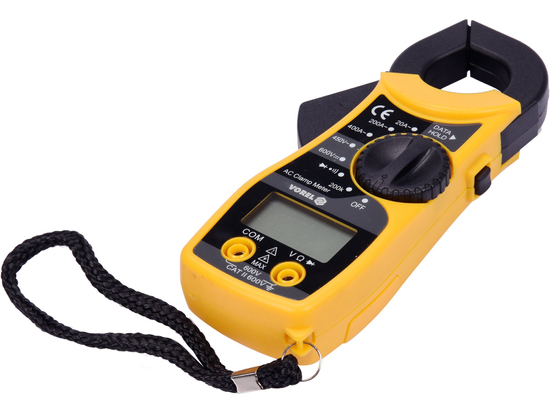

Универсалният измервателен уред с клещи VOREL 81801 дава възможност за извършване на основни електрически измервания. За някои измервани величини измервателният уред може сам да избере обхвата в зависимост от резултата от измерването. Измервателният уред е оборудван с измервателни клещи, които позволяват измерване на променливия ток в един проводник по индуктивния метод, без да се налага да се прекъсва веригата или да се изключва от източника на захранване. Този метод също така дава възможност да се измерват много по-големи токове в сравнение с конвенционалните електромери.

Основни измервания:

• Измерване на променливо напрежение: А.С. 0-450 V
• Измерване на постоянно напрежение: DC 0-600 V
• измерване на променлив ток: А.С. 0-400 А
• измерване на съпротивление: R 0-200 kΩ
• Тест на диод:_IF 1 mA,_UR 1 V
• тест за непрекъснатост на веригата: 0-100 Ω

Точност на измерването:

Пример за определяне на точността при измерване на променлив ток. Изчисляване на резултата от измерването: 30 A

• Точността на измерване на измервателния уред 81801 за този обхват е : ±(2,5 % + 10), разделителна способност 0,1 А
• изчисляване на формулата за грешка при измерване: (резултат от измерването x 2,5%) + 10 x резолюция
• изчисление: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 А

Резултат, включващ грешката на измерване за индикация 30 A = 30 ± 1,75 A*

• Резултат, включващ грешка при измерване за индикация на променливо напрежение: 235 V = 235 ± 5,82 V*
• Резултат, включващ грешката на измерването за индикация на измерване на постояннотоково напрежение: 12 V = 12 ± 3,144 V

За таблица с разделителната способност и точността за дадено измерване, моля, направете справка с инструкциите за експлоатация.

*Измервателният уред 81801 не разполага с функция за измерване на истинска ефективна стойност, поради което горният резултат е фактически верен само за истинска синусоидална вълна.

Вградени функции:

• AUTO - автоматична настройка на измервателния обхват. Когато измервате неизвестни стойности с измервателен уред с ръчно регулиране на обхвата с помощта на копчето, измерванията трябва да се извършват последователно от най-големия обхват до обхвата, даващ най-точен резултат - в противен случай съществува риск от повреда на уреда. От друга страна, в случай на мултиметър с функция AUTO е достатъчно да се направи едно измерване и измервателният уред автоматично ще намери оптималния обхват. По подразбиране измервателният уред стартира в режим AUTO
• DATA HOLD (Задържане на данните) - запазва текущо измерената стойност на дисплея

Допълнителна информация:

• LCD дисплей, максимален показан резултат: 1999
• автоматично превключване от диоден тест към тест за непрекъснатост при съпротивление на веригата под 100Ω (не е възможно да настроите измервателния уред само за диоден тест)
• звуков сигнал при тест за непрекъснатост при съпротивление под 30 Ω
• отворени клещи до 25 mm и позволяват измерване на единичен проводник с диаметър до 19 mm
• конструкция със защита от претоварване

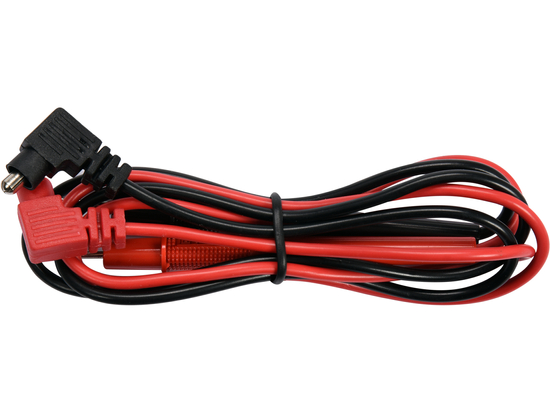

• включени измервателни сонди
• индикатор за изтощена батерия
• захранване: две батерии 1,5 V (AAA)

Внимание!

Измерването на ток с клещови измервателни уреди се извършва само върху един проводник, една жица. Закрепването на клещите върху многожилен кабел, без да се изолира единичният проводник, ще покаже некоректен резултат или нулев поток на ток.
