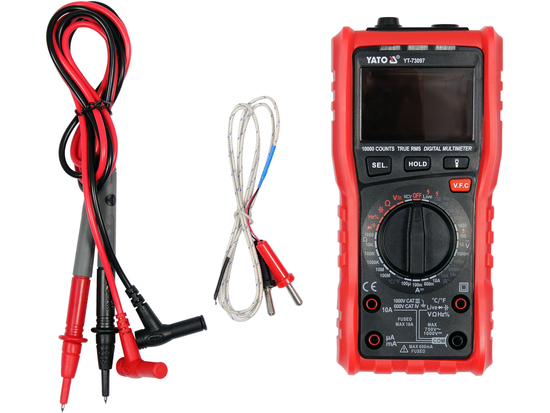

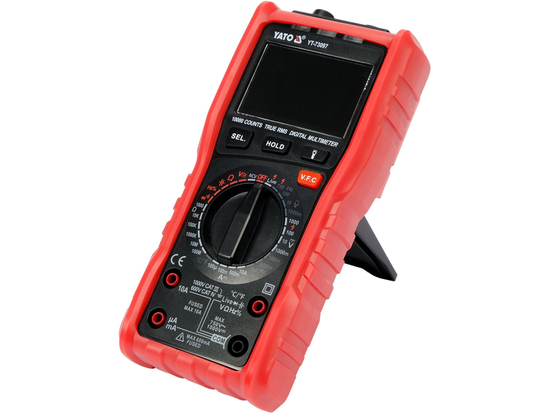

Универсален измервателен уред YT-73097 с функция TRUE RMS с уникален дизайн, с автоматичен и ръчен обхват на измерване. Той дава възможност за извършване на основни и разширени измервания на електрически величини. Големият многофункционален LCD дисплей позволява в някои режими на измерване да се показват две стойности едновременно, например напрежение и честота от мрежовия контакт. Корпусът е снабден с червен гумен кобур със специални места за измервателните сонди, благодарение на който измервателният уред няма да се изплъзва лесно от ръцете и ще сведе до минимум риска от повреда при падане. Съвременният дизайн на платката и специалният софтуер означават не само бързина, точност и повторяемост на показанията, но и повишено ниво на безопасност, за което свидетелства получаването на сертификат CAT IV до 600 V.

Основни измервания:

• Измерване на променливо напрежение: А.С. 0-750 V, ИСТИНСКА ЕФЕКТИВНА СТОЙНОСТ + V.F.C.
• Измерване на постоянно напрежение: 0-1000 V.
• Измерване на променлив ток: ПРОМЕНЛИВ ТОК 0-10 А, ИСТИНСКА ЕФЕКТИВНА СТОЙНОСТ
• Измерване на постоянен ток: D.C: 0-10 А
• измерване на съпротивление: 0-99,99 MΩ
• Тест на диоди:_IF 1mA,_UR 3, 2V
• тест за непрекъснатост на веригата: 0-30 Ω

Допълнителни измервания:

• Измерване на кондензатор: 0-99,99 mF
• измерване на честота: 0-9,999 Mhz
• измерване на коефициента на запълване: 1-99%
• измерване на температурата: -20 до 1000°C
• безконтактно откриване на променливо напрежение: NCV

Точност на измерването:

Пример за определяне на точността при измерване на променливо напрежение. Изчисляване на резултата от измерването: 235 V

• Точността на измерване на измервателния уред YT-73097 за този обхват е : ±(1,0% + 5), разделителна способност 0,1 V
• изчисляване на формулата за грешка при измерване: (резултат от измерването x 1,0 %) + 5 x резолюция
• изчисление: (235 x 1,0 %) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Действителен резултат, включващ грешката на измерване за индикация 235 V = 235 ± 2,85 V

• Действителен резултат, включващ грешка при измерване за индикация на постоянно напрежение: 12 V = 12 ± 0,09 V
• Резултат, включващ грешката на измерване за индикация на измерване на променлив ток: 8 A = 8 ± 0,15 A

Таблица с разделителната способност и точността на измерването може да се намери в инструкциите за експлоатация.

Вградени функции:

• TRUE RMS - уредът с тази функция показва истинската ефективна стойност на променливото напрежение/напрежение. За разлика от измервателните уреди за осредняване, устройствата с истинска ефективна стойност показват правилната стойност не само за синусоидални форми на вълната, но и за синусоидални форми на вълната, изкривени, например от по-високи хармоници, или квадратни или триъгълни форми на вълната. Задължителна функция навсякъде, където във веригата се появяват импулсни захранвания, моторни инверторни задвижвания, ОВК инсталации и др.
• NCV - безконтактно откриване на променливо напрежение по индуктивен метод. Измервателният уред открива наличието на напрежение в изолиран проводник с помощта на NCV сензора на лицевата страна на устройството.
• LIVE (под напрежение) - тест за наличие на фаза с помощта на една от измервателните сонди. Позволява ви да проверите в кой отвор на електрически контакт има фаза. Поставете измервателната сонда в отвора, ако се открие фаза, на дисплея ще се покаже LIVE
• V.F.C. - нискочестотен филтър. Тази функция се използва например при измерване на изходното напрежение на контролер на електродвигател, който използва изменение на честотата и напрежението за управление на скоростта на двигателя (VFD контролери). Когато функцията е активирана, измервателният уред филтрира високочестотните смущения от, например, ШИМ сигнал и оставя само ниската честота. По този начин филтърът позволява точно измерване на ефективната стойност на напрежението/тока, протичащ в двигателя
• AUTO - автоматична настройка на измервателния обхват. Когато измервате неизвестни стойности с измервателен уред с ръчно регулиране на обхвата с помощта на циферблата, измерванията трябва да се извършват последователно от най-големия обхват до обхвата, който дава най-точен резултат - в противен случай рискувате да повредите уреда. От друга страна, при мултиметър с функция AUTO е достатъчно да се направи едно измерване и измервателният уред автоматично ще намери оптималния обхват. YT-73097 е уникална конструкция, защото освен режимите с автоматично измерване, той предлага измервания на основни електрически величини и в диапазони, зададени ръчно с копчето, като по този начин съчетава предимствата и на двете решения. Ако знаете приблизителната стойност на измерването и зададете подходящия диапазон, ще се възползвате от скоростта на индикация
• SEL - променя режима на измерване, напр. от измерване на променливо към измерване на постоянно напрежение
• HOLD (задържане) - запазва текущо измерената стойност на дисплея
• ОСВЕТЛЕНИЕ - в предната част на устройството има диод за осветяване на работната зона, който се включва и изключва с този бутон

Допълнителна информация:

• LCD дисплей, максимален показан резултат: 9999
• звуков и светлинен сигнал при теста за непрекъснатост за съпротивления под 30 Ω
• автоматичен режим за диодни тестове и тестове за непрекъснатост, при тази настройка измервателният уред сам открива дали работи с диод или с верига с ниско съпротивление
• възможност за отделно включване на тестовете за диод и за непрекъснатост чрез бутона SEL, като при настройката за тест за непрекъснатост зумерът се задейства незабавно
• измервателни сонди с дължина 15 cm, включени в комплекта
• дължина на кабела, включително сондите 110 cm
• диаметър на кабела, включително изолацията: 3,5 mm
• конструкция с претоварване и защита за измерване на ток и напрежение
• аларма за изгорял предпазител
• аларма, когато сондата е поставена в грешния контакт, например ако след включване на измервателния уред го настроите за измерване на напрежение и поставите сондата в контакта за измерване на ток, на дисплея се показва LEAD
• ABS корпус
• автоматично изключване на измервателния уред след 10 минути бездействие
• индикатор за изтощена батерия
• захранване: две батерии 1,5 V (AA)
