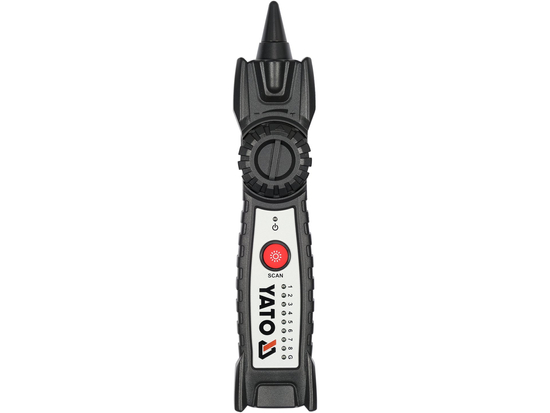

Кабелният локатор YT-73137 е устройство за проверка и локализиране на кабели. Използва се за определяне на маршрута на кабел в стена, идентифициране на мрежов кабел в сървърно помещение, откриване на повреда в електрическата система на автомобил, проверка на реда на връзките в кабел RJ-45 и проверка на състоянието на телефонна линия.

Той се състои от две устройства: предавател и приемник. Предавателят се свързва към търсения кабел, така че при активиране на функцията SCAN той предава сигнал с честота, известна на приемника. Приемникът е в състояние да улови сигнала безжично от разстояние до няколко сантиметра* от търсения кабел.

Той е устойчив на смущения. Сигналът, приет от приемника, се преобразува в звук без шум и пращене. Мощността на предавателя позволява сигналът да се предава в кабела на минимално разстояние от 1 километър. Вграденото гнездо за жак на приемника позволява да се свържат напр. доставените слушалки.

• материал на корпуса: ABS
• чувствителност на сигнала/контрол на силата на звука
• размери и тегло на предавателя: 63 x 134 x 31 mm / 138 g
• размери и тегло на приемника: 40 x 200 x 32 mm / 120 g
• захранване на предавателя: 3 x AAA - 1,5 V батерии
• захранване на приемника: 6F22 - 9V батерия
• индикация за изтощена батерия

Функции:

• разположение и маршрутизиране на кабелите
• местоположение на прекъсване на кабела
• проверка на реда на връзките в кабел RJ45
• проверка на напрежението на телефонната линия
• проверка на полярността на напрежението на телефонната линия
• проверка за наличие на късо съединение

Намирането на проводници в стени, наред с други цели за безопасност, трябва да се извършва без наличие на мрежово напрежение в търсения проводник.

^{*Приемникът ще улови по-силен сигнал, ако един от крокодилските щифтове на кабела на предавателя е свързан към земя. Заземяването може да бъде или заземителният проводник в домашната инсталация, или, ако няма други възможности, тялото ни, докосващо пода. Вътрешните тестове потвърдиха приемането на сигнала, предаван по кабела, на разстояние 15 cm от приемника (измерване без препятствия между приемника и кабела).}
