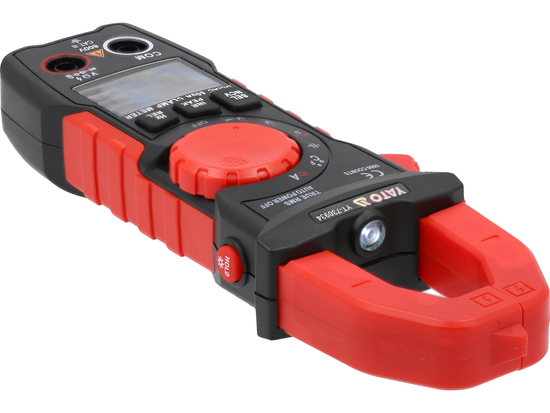

Универсалният клетъчен измервателен уред с автоматичен обхват за всяко измерване позволява да се извършват основни и разширени измервания на електрически величини. Измервателният уред е оборудван с измервателна клема, която позволява измерване на постоянен и променлив ток в един проводник с помощта на вградения сензор HALL. Измерването се извършва, без да се прекъсва веригата или да се изключва от източника на захранване, и позволява да се измерва много по-голям ток, отколкото с обикновените електромери. Изводите на измервателните сонди са със силиконова изолация, която е гъвкава и устойчива на високи температури.

Забележка: Измервателните уреди, които могат да измерват постоянен ток, включително YT-730934, използват сензор на Хол, който измерва стойността на напрегнатостта на магнитното поле. Магнитното поле на Земята възниква естествено, следователно показанията на измервателните уреди за интензитет на постоянен ток не са нулеви. Всеки път, преди да се измери интензитетът на постоянния ток, измервателният уред трябва да се доближи до изпитвания кабел, да се занули с помощта на бутона REL, след което да се закрепи върху изпитвания кабел и да се отчете резултатът.

Основни измервания:

• Измерване на променливо напрежение: 0-600 V, TRUE RMS (40-1000 Hz)
• Измерване на постоянно напрежение: DC 0-600 V
• Измерване на променлив ток: A.C. 0-600 A, TRUE RMS (40-1000Hz)
• Измерване на постоянен ток: D.C. 0-600 A
• измерване на съпротивление: 0-60 MΩ
• Тест на диоди:_IF 1,5 mA,_UR 3 V
• Тест за непрекъснатост на веригата: 0-50 Ω

Допълнителни измервания:

• Измерване на напрежението на променлив и постоянен ток в режим на нисък импеданс: 0-600 V
• измерване на кондензатори: 0-60 mF
• измерване на честота: 0-300 kHz
• измерване на температурата: -30 до 1000 °C
• безконтактно откриване на променливо напрежение: NCV

Точност на измерването:

Пример за определяне на точността при измерване на променлив ток. Изчисляване на резултата от измерването: 30 A

• Точността на измерване на измервателния уред YT-730934 за този обхват е : ±(2,0%+30), разделителна способност 0,01 A
• изчисляване на формулата за грешка при измерване: (резултат от измерването x 2 %) + 30 x резолюция
• изчисление: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 А

Действителният резултат, включващ грешката на измерване за индикация 30 A = 30 ± 0,90 A.

• Резултат, включващ грешката при измерване за индикация на променливо напрежение: 235 V = 235 ± 2,65 V
• Резултат, включващ грешката на измерване за индикация на измерване на постоянно напрежение: 12 V = 12 ± 0,09 V

Таблица с разделителната способност и точността на измерването може да се намери в инструкциите за експлоатация.

Вградени функции:

• TRUE RMS - измервателният уред с тази функция показва истинската ефективна стойност на променливото напрежение/напрежение. За разлика от измервателните уреди за осредняване, устройствата с истинска ефективна стойност показват правилната стойност не само за синусоидални форми на вълната, но и за синусоидални форми на вълната, изкривени, например от по-високи хармоници, или квадратни или триъгълни форми на вълната. Задължителна функция навсякъде, където във веригата се появяват импулсни захранвания, моторни инверторни задвижвания, ОВК инсталации и др.
• _VlowZ - измерване на променливо и постоянно напрежение в режим на нисък импеданс. Явлението, което обикновено се нарича призрачно напрежение, може да затрудни диагностиката на захранващите мрежи в промишлени сгради например. Това явление се причинява от напрежението, появяващо се на несвързан кабел, в който е било индуцирано напрежение от кабел, свързан към мрежата през същия канал. Функцията LowZ понижава импеданса на измервателните гнезда на измервателния уред 10 пъти в сравнение със стандартния режим на измерване, след което уредът, докато взема проби от напрежението, консумира малко по-висок ток и по този начин разрежда заряда, натрупан в кабела. Резултатът е измерване на напрежение без призрачно напрежение.
• NCV - безконтактно откриване на променливо напрежение по индуктивен метод. Измервателният уред открива наличието на напрежение в изолиран кабел, като може да посочи и фазовия проводник
• AUTO - автоматична настройка на обхвата на измерване. Когато измервате неизвестни стойности с измервателен уред с ръчно регулиране на обхвата с помощта на копчето, измерванията трябва да се извършват последователно от най-големия обхват към обхвата, даващ най-точен резултат - в противен случай съществува риск от повреда на уреда. От друга страна, в случай на мултиметър с функция AUTO е достатъчно да се направи едно измерване и измервателният уред автоматично ще намери оптималния обхват. По подразбиране измервателният уред стартира в режим AUTO
• DATA HOLD (Задържане на данните) - запазване на текущо измерената стойност на дисплея
• PEAK HOLD (задържане на най-високата измерена стойност на дисплея) - задържане на най-високата измерена стойност на дисплея с помощта на измервателни сонди
• INRUSH current - измерване на пусковия ток с помощта на измервателни сонди. Измервателният уред измерва тока в рамките на 100 ms след стартиране на устройството
• REL - функция за относителна стойност. Позволява да се нулират показанията на измервателния уред. Необходима е в режим на измерване на постоянен ток. Сензорът на Хол измерва стойността на околното електромагнитно поле и показва резултата на дисплея. Преди да измерите постоянния ток, доближете измервателния уред до изпитвания кабел, занулете го, след което поставете щипките върху изпитвания кабел. Това ще даде резултат, ненарушен от стойностите на индикацията на околното електромагнитно поле.

Допълнителна информация:

• LCD дисплей, максимален показан резултат: 6000
• осветяване на екрана и тестовото поле на клещите
• звуков сигнал при теста за непрекъснатост за съпротивления под 50Ω
• възможност за отделно включване на тестовете за диод и непрекъснатост
• клещите се отварят до 25 mm и позволяват измерване на единичен проводник с максимален диаметър 25 mm
• сонди с дължина 14,5 cm
• дължина на кабела, включително сондите: 97 cm
• диаметър на кабела, включително изолацията: 3,5 mm

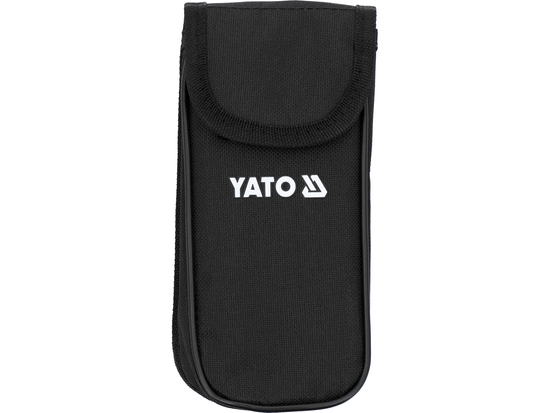

• в комплекта е включен куфар за пренасяне
• конструкция със защита от претоварване
• автоматично изключване на измервателния уред след 15 минути бездействие
• възможност за изключване на режима за автоматично изключване
• индикатор за изтощена батерия
• захранване: две батерии 1,5 V (AAA)

Внимание!

Измерването на ток с токови клещи се извършва само върху един проводник, един кабел. Закрепването на клещите върху многожилен кабел, без да се изолира единичният проводник, ще покаже некоректен резултат или нулев поток на ток.
