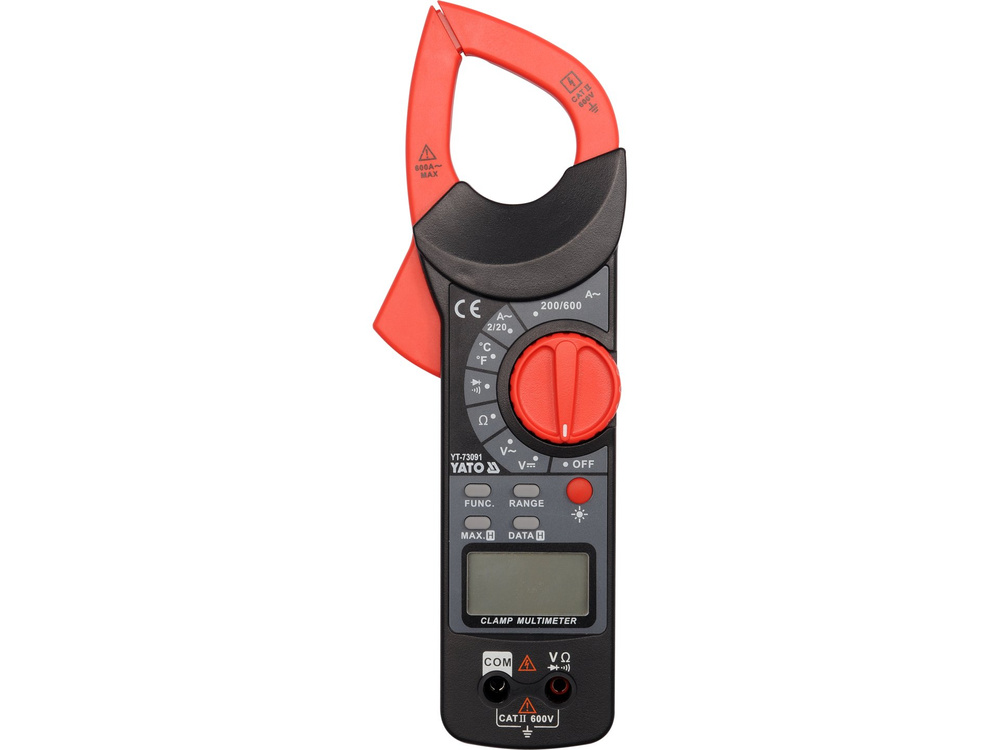

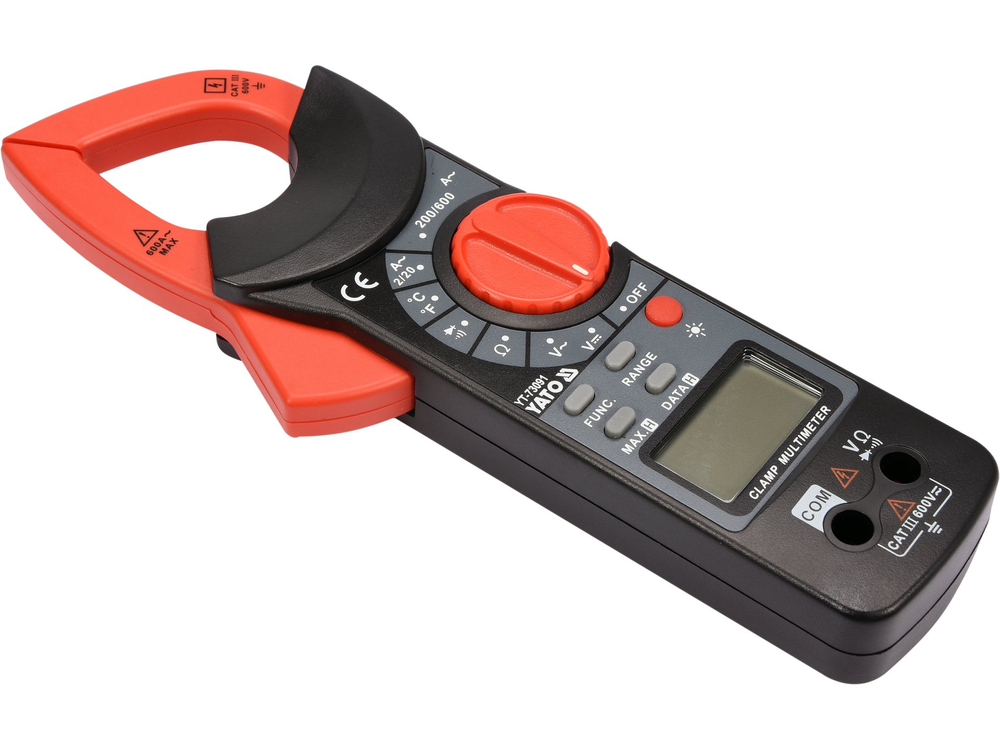

Универсалният измервателен уред с клещи YT-73091 с автоматичен обхват за повечето индикации позволява да се правят основни електрически измервания. Измервателният уред е оборудван с измервателна клема, която позволява измерване на променлив ток в един проводник по индуктивен метод. Измерването се извършва, без да се прекъсва веригата или да се изключва от източника на захранване, и позволява да се измерва много по-голям ток, отколкото с обикновените електромери.

Основни измервания:

• Измерване на променливо напрежение: А.С. 0-600 V
• Измерване на постоянно напрежение: DC 0-600 V
• измерване на променлив ток: А.С. 0-600 А
• измерване на съпротивление: 0-20 MΩ
• тест на диод:_IF 1mA,_UR 1,48 V
• тест за непрекъснатост на веригата: 0-120 Ω

Допълнителни измервания:

• Измерване на температурата: -20 до 1000 °C

Точност на измерването:

Пример за определяне на точността при измерване на променлив ток. Изчисляване на резултата от измерването: 30 A

• Точността на измерване на измервателния уред YT-73091 за този обхват е : ±(2,5 % + 5), разделителна способност 0,1 А
• изчисляване на формулата за грешка при измерване: (резултат от измерването x 2,5 %) + 5 x резолюция
• изчисление: (30 x 2,5 %) + 5 x 0,1 = 0,75 + 0,5 = 1,25 А

Резултат, включващ грешката на измерването за индикация от 30 A = 30 ± 1,25 A*

• Резултат, включващ грешка при измерване за индикация на променливо напрежение: 235 V = 235 ± 8,525 V*
• Резултат, включващ грешката на измерване за индикация на измерване на постоянно напрежение:: 12 V = 12 ± 0,106 V

Таблица с разделителната способност и точността за дадено измерване може да се намери в ръководството за експлоатация.

*Измервателният уред YT-73091 не разполага с функция за измерване на реална ефективна стойност, поради което посоченият по-горе резултат е реалната ефективна стойност на променливото напрежение и ток само за правилна синусоидална форма на вълната.

Вградени функции:

• AUTO - автоматична настройка на обхвата на измерване. Когато измервате неизвестни стойности с измервателен уред с ръчно регулиране на обхвата с помощта на копчето, измерванията трябва да се извършват последователно от най-големия обхват до обхвата, даващ най-точен резултат - в противен случай рискувате да повредите устройството. От друга страна, в случай на мултиметър с функцията AUTO, е достатъчно да направите едно измерване и измервателният уред автоматично ще намери оптималния обхват. По подразбиране измервателният уред стартира в режим AUTO
• RANGE (обхват) - ръчна промяна на обхвата на измерване. Полезна функция при проверка на много еднакви компоненти с известна стойност, напр. серия от резистори. Ръчното задаване на обхвата ще съкрати значително времето за такива измервания
• FUNC. - смяна на режима на измерване, напр. от измерване на температура от °C на °F, преминаване от изпитване на диоди към изпитване на непрекъснатост на веригата
• DATA HOLD (задържане на данните) - запазване на текущо измерената стойност на дисплея
• MAX HOLD - запазване на максималната измерена стойност на дисплея

Допълнителна информация:

• LCD дисплей, максимален показан резултат: 1999
• подсветка на екрана
• звуков сигнал при тест за непрекъснатост на веригата за съпротивление под 50 Ω
• възможност за отделно включване на тестовете за диод и непрекъснатост
• клемите се отварят до 37 mm и позволяват измерване на единичен проводник с максимален диаметър 37 mm
• включени измервателни сонди и куфарче за пренасяне
• конструкция със защита от претоварване
• автоматично изключване на измервателния уред
• индикатор за изтощена батерия
• захранване: две батерии 1,5 V (AAA)

Внимание!

Измерването на ток с клещови измервателни уреди се извършва само върху един проводник, един проводник. Закрепването на клещите върху многожилен кабел, без да се изолира единичният проводник, ще покаже некоректен резултат или нулев ток.
