81783
УНИВЕРСАЛЕН ЦИФРОВ МЕР
- multimetr

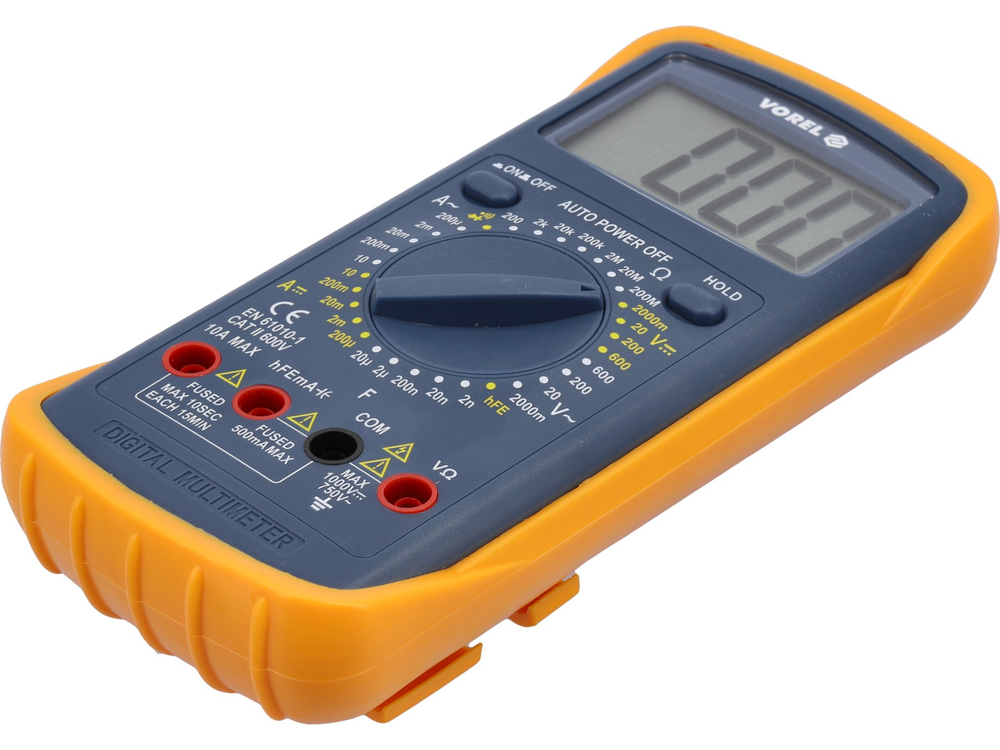

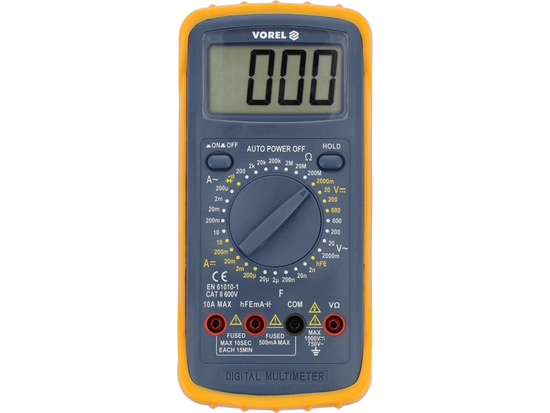

Универсалният измервателен уред 81783 с ръчен обхват за всяко измерване позволява да се извършват основни и разширени електрически измервания. Допълнителна защита срещу механични повреди се осигурява от т.нар. кобур - т.е. гумен корпус, опънат върху корпуса на устройството.
Основни измервания:
- Измерване на променливо напрежение: А.С. 0-600 V
- Измерване на постоянно напрежение: DC 0-600 V
- измерване на променлив ток: А.С. 0-10 А
- измерване на постоянен ток: 0-10 А
- измерване на съпротивление: 0-200 MΩ
- тест на диод:IF 1 mA,UR 2,8 V
- тест за непрекъснатост на веригата: 0-30 Ω
Допълнителни измервания:
- Измерване на кондензатор: 0-20 μF
- изпитване на транзистор hFe: 0-1000, вградено гнездо за измерване
Точност на измерването:
Пример за определяне на точността при измерване на променливо напрежение. Изчисляване на резултата от измерването: 235 V
- Точността на измерване на измервателния уред 81783 за този обхват е: ±(1,2% + 5), разделителна способност 1 V
- изчисляване на формулата за грешка при измерване: (резултат от измерването x 1,2 %) + 5 x разделителна способност
- изчисление: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V
Резултат, включващ грешката на измерване за индикация 235 V = 235 ± 7,82 V*
- Резултат, включващ грешката на измерване за индикация за измерване на постоянно напрежение: 12 V = 12 ± 0,08
- Резултат, включващ грешката на измерване за индикация за измерване на променлив ток: 0,12 %: 8A = 8 ± 0,26 A*
Таблица с разделителната способност и точността за дадено измерване може да се намери в инструкциите за експлоатация.
*Измервателният уред 81783 не разполага с функция за измерване на реална ефективна стойност, поради което посоченият по-горе резултат е реалната ефективна стойност на променливото напрежение само за правилна синусоидална форма на вълната.
Вградени функции:
- DATA HOLD - запазва текущо измерената стойност на дисплея
Допълнителна информация:
- LCD дисплей, максимален показан резултат: 1999
- звуков сигнал при тест за непрекъснатост за съпротивление под 30 Ω
- автоматично превключване от диоден тест към тест за непрекъснатост при съпротивление на веригата под 30 Ω (не е възможно уредът да се настрои само за диоден тест)

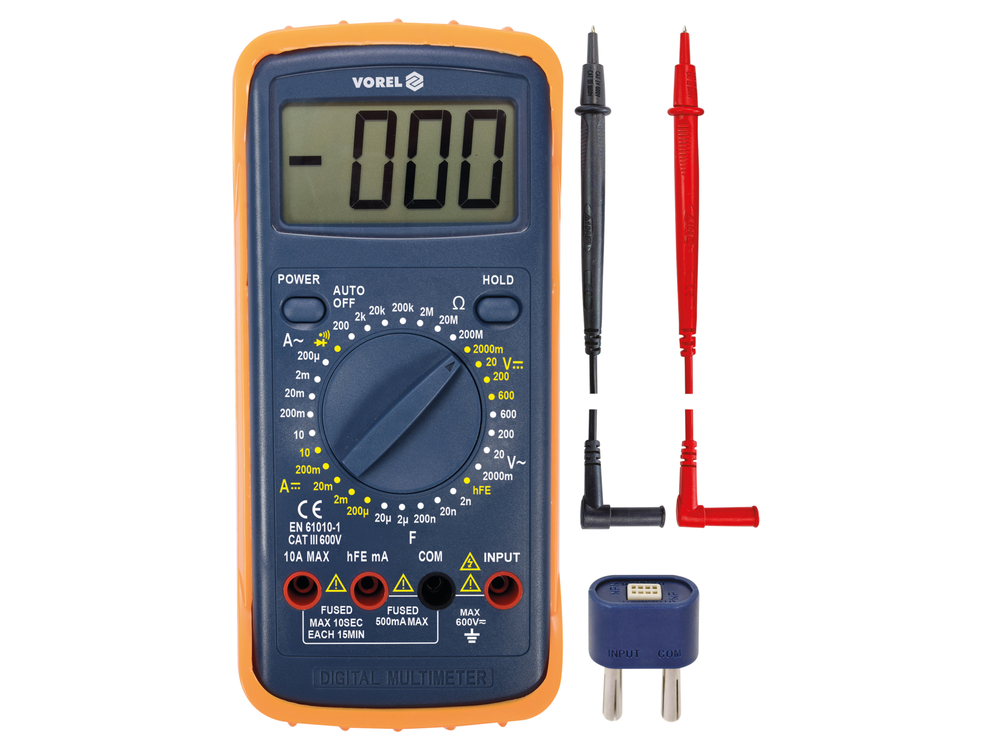

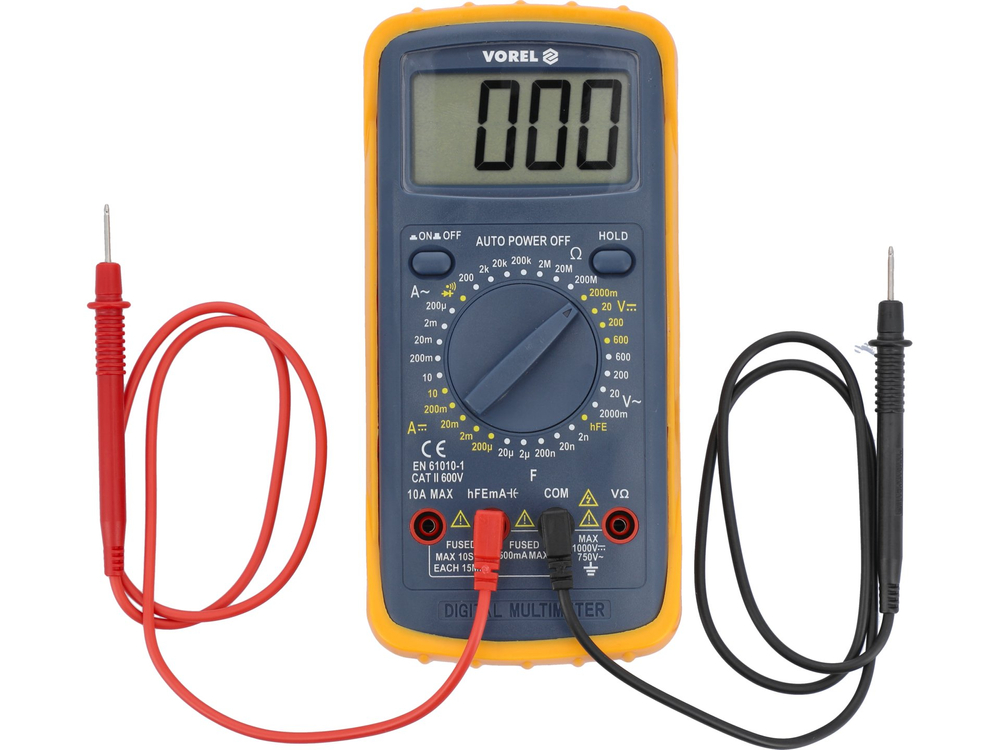

- включени измервателни сонди
- конструкция със защита от претоварване
- ABS корпус + т.нар. кобур, т.е. гумен корпус, предпазващ измервателния уред от механични повреди
- автоматично изключване на измервателния уред
- индикатор за изтощена батерия
- захранване: батерия 9 V (6F22)
Внимание!
В случай на измерване на неизвестни стойности с измервателен уред с ръчна промяна на обхвата с помощта на циферблата, измерванията трябва да се извършват последователно от най-големия обхват до обхвата, даващ най-точен резултат - в противен случай съществува риск от повреда на уреда.
