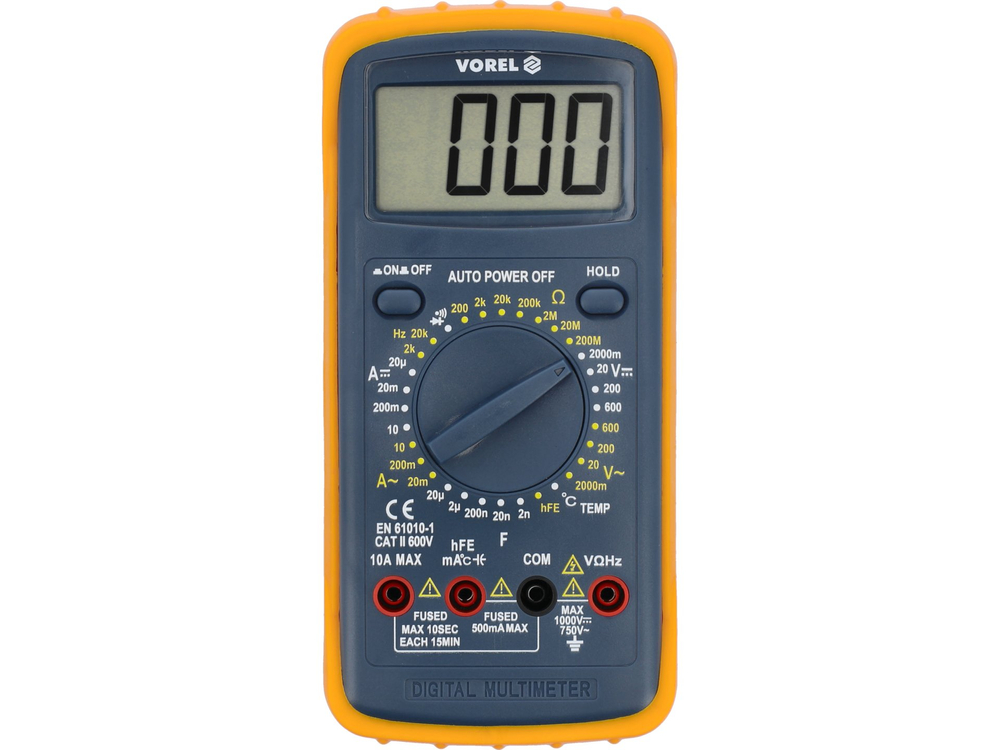

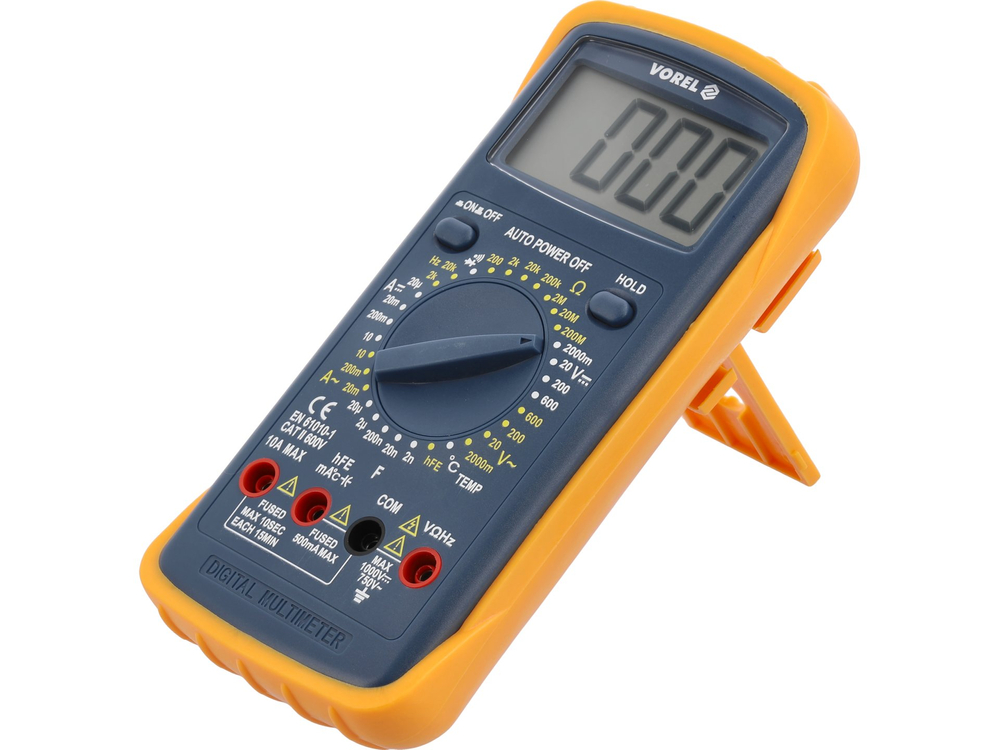

Универсалният измервателен уред 81784 с ръчен обхват за всяко измерване позволява да се извършват основни и разширени електрически измервания. Вградените допълнителни гнезда за измерване улесняват измерването например на кондензатори и транзистори. Допълнителна защита срещу механични повреди се осигурява от т.нар. кобур - т.е. гумен калъф, изтеглен върху корпуса на уреда.

Основни измервания:

• Измерване на променливо напрежение: А.С. 0-600 V
• Измерване на постоянно напрежение: DC 0-600 V
• измерване на променлив ток: А.С. 0-10 А
• измерване на постоянен ток: 0-10 А
• измерване на съпротивление: 0-200 MΩ
• тест на диод:_IF 1 mA,_UR 2,8 V
• тест за непрекъснатост на веригата: 0-30 Ω

Допълнителни измервания:

• Измерване на кондензатор: 0-20 μF
• измерване на честота: 0-20 khz
• измерване на температурата: -40 до 400 °C
• изпитване на транзистори hFe: 0-1000, вградено гнездо за измерване

Точност на измерването:

Пример за определяне на точността при измерване на променливо напрежение. Изчисляване на резултата от измерването: 235 V

• Точността на измерване на измервателния уред 81784 за този обхват е: ±(1,2% + 5), разделителна способност 1 V
• изчисляване на формулата за грешка при измерване: (резултат от измерването x 1,2 %) + 5 x разделителна способност
• изчисление: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Резултат, включващ грешката на измерване за индикация 235 V = 235 ± 7,82 V*

• Резултат, включващ грешката на измерване за индикация за измерване на постоянно напрежение: 12 V = 12 ± 0,08 V
• Резултат, включващ грешка при измерване за индикация за измерване на променлив ток: 8 A = 8 ± 0,26 A*

Таблица с разделителната способност и точността за дадено измерване може да се намери в инструкциите за експлоатация.

*Измервателният уред 81784 не разполага с функция за измерване на реална ефективна стойност, поради което посоченият по-горе резултат е реалната ефективна стойност на променливото напрежение само за правилна синусоидална форма на вълната.

Допълнителна информация:

• LCD дисплей, максимален показан резултат: 1999
• Акустичен сигнал при тест за непрекъснатост за съпротивления под 30 Ω
• автоматично превключване от диоден тест към тест за непрекъснатост при съпротивления на веригата под 30 Ω (не е възможно да настроите измервателния уред само за диоден тест)

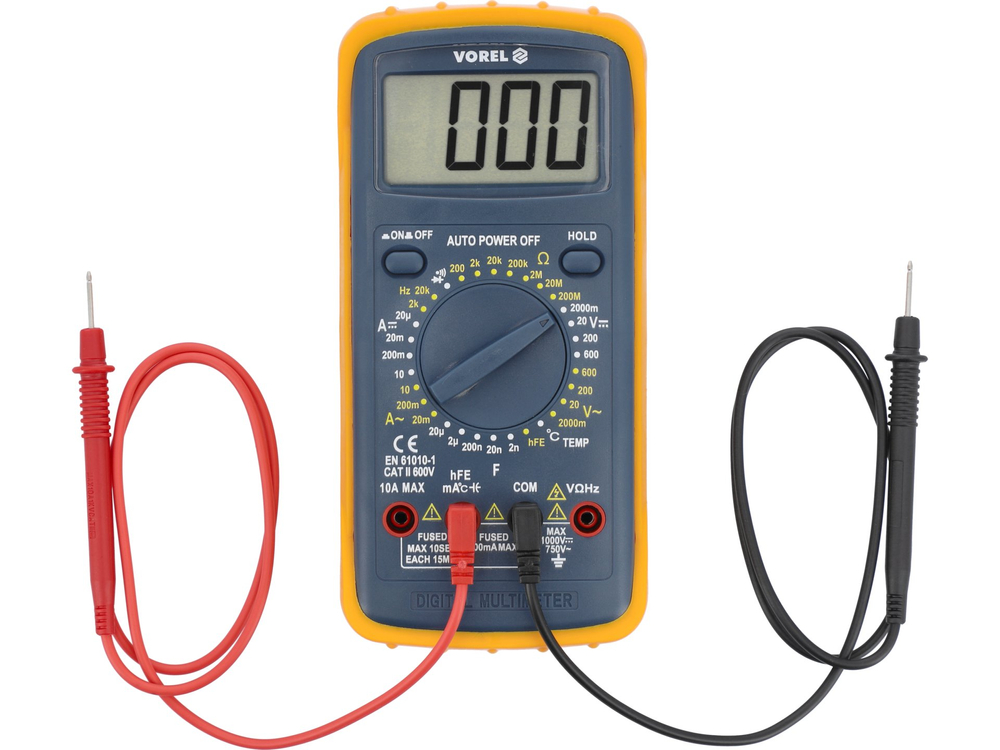

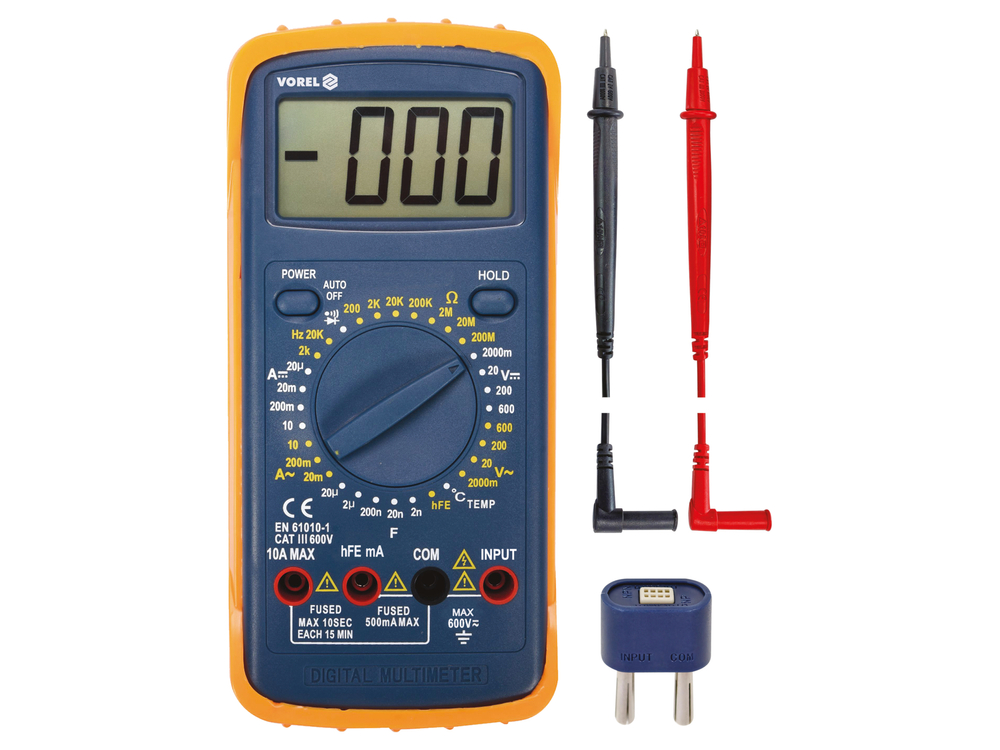

• включени измервателни сонди, сонда за измерване на температурата
• конструкция със защита от претоварване

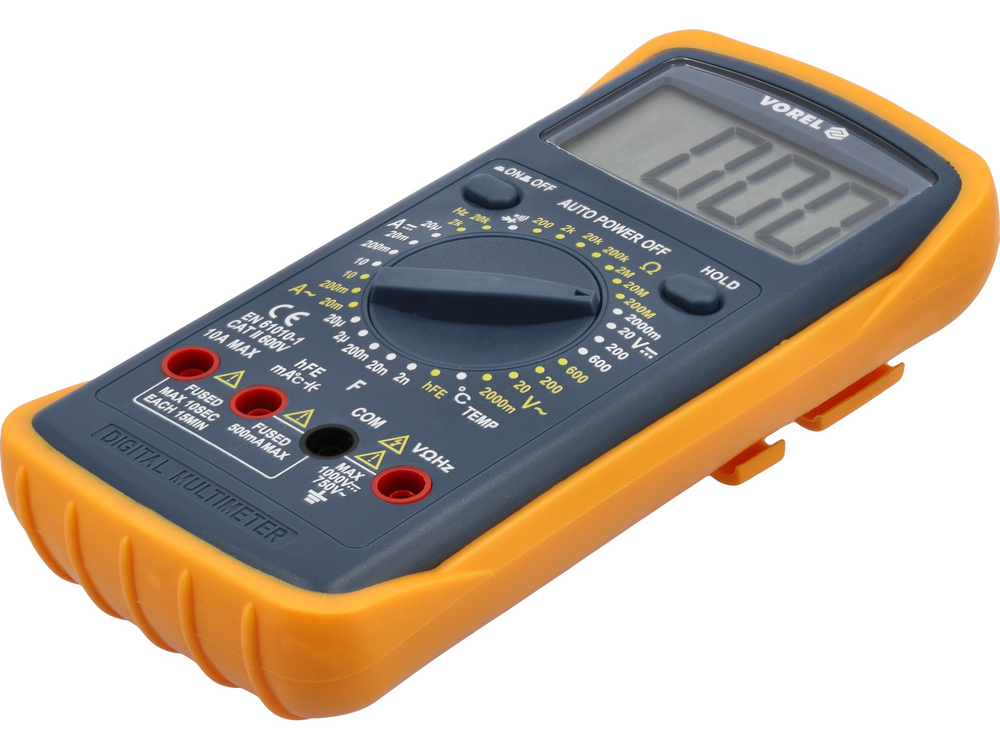

• корпус, изработен от ABS пластмаса + т.нар. кобур, т.е. гумен корпус, предпазващ измервателния уред от механични повреди
• автоматично изключване на измервателния уред
• индикатор за изтощена батерия
• захранване: 9 V батерия (6F22)

Внимание!

В случай на измерване на неизвестни стойности с измервателен уред с ръчна промяна на обхвата с помощта на циферблата, измерванията трябва да се извършват последователно от най-големия обхват до обхвата, даващ най-точен резултат - в противен случай съществува риск от повреда на уреда.
