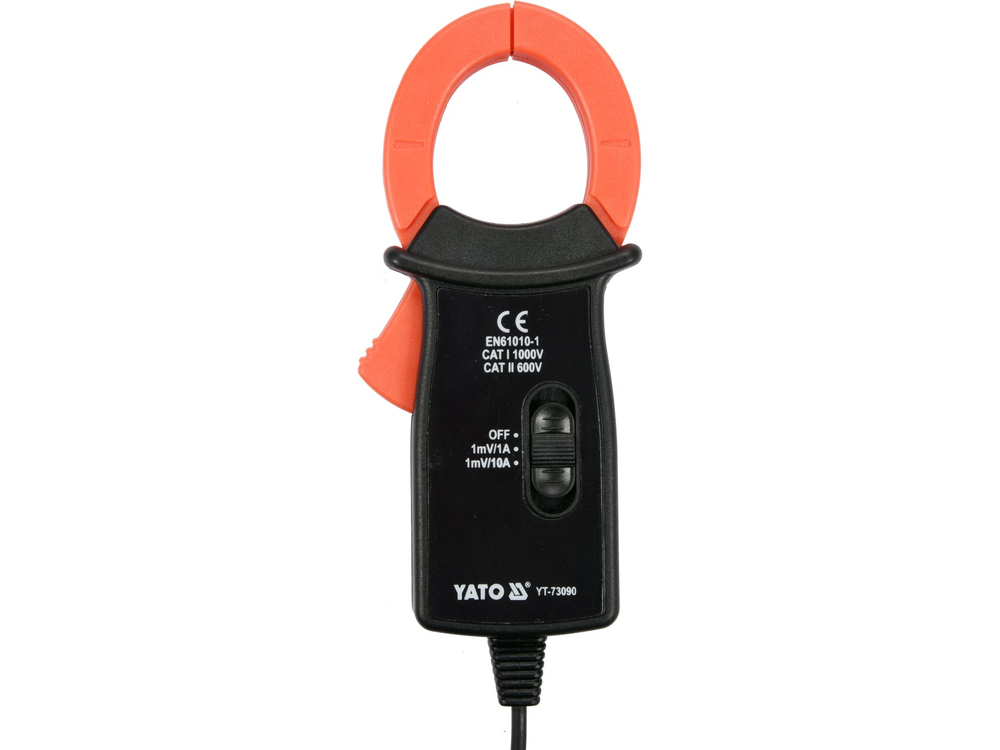

Клещовият измервателен уред YT-73090 е оборудван с клещи за измерване на променлив ток в един проводник по индуктивен метод. Това дава възможност да се измерват много по-големи токове в сравнение с конвенционалните електромери. Уредът е допълнителен аксесоар към универсалния уред YT-73085, както и към всеки универсален уред, който измерва в миливолтовия диапазон.

Основни измервания:

• Измерване на променлив ток: А.С. 0-600 А

Точност на измерването:

Пример за определяне на точността при измерване на променлив ток. Изчисляване на резултата от измерването: 30 A

• Точността на измерване на измервателния уред YT-73090 за този обхват е : ±(2 % + 0,5), разделителна способност 1 A
• изчисляване на формулата за грешка при измерване: (резултат от измерването x 2 %) + 0,5 x разделителната способност
• изчисление: (30 x 2 %) + 0,5 x 1 = 0,6 + 0,5 = 1,10 А

Действителен резултат, включващ грешката на измерване за индикация от 30 A = 30 ± 1,25 A.

Таблица с разделителната способност и точността за съответното измерване може да се намери в инструкциите за експлоатация.

Допълнителна информация:

• клемите се отварят до 31 mm и позволяват измерване на единичен проводник с максимален диаметър до 20 mm
• Двустепенно регулиране на обхвата на измерване: до 200 А и до 600 А

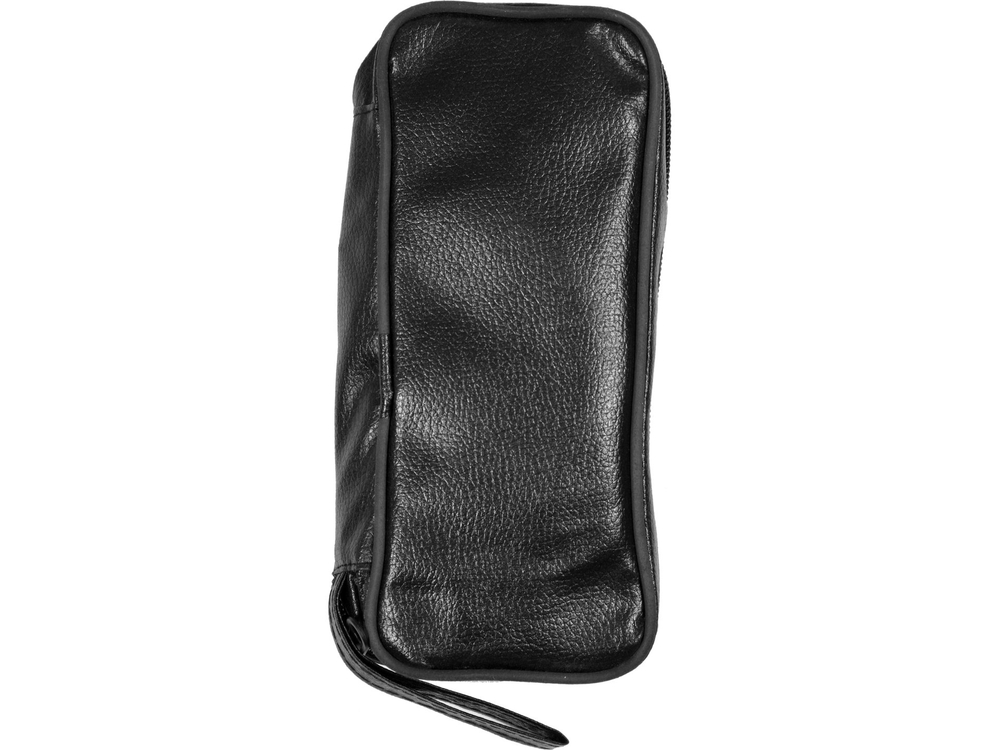

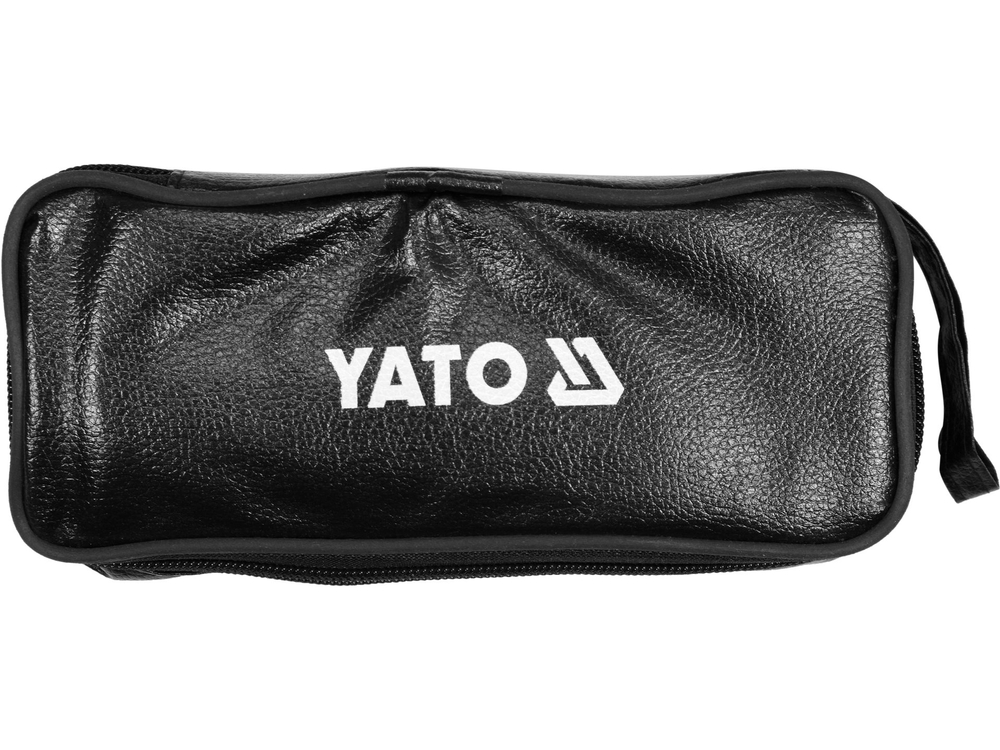

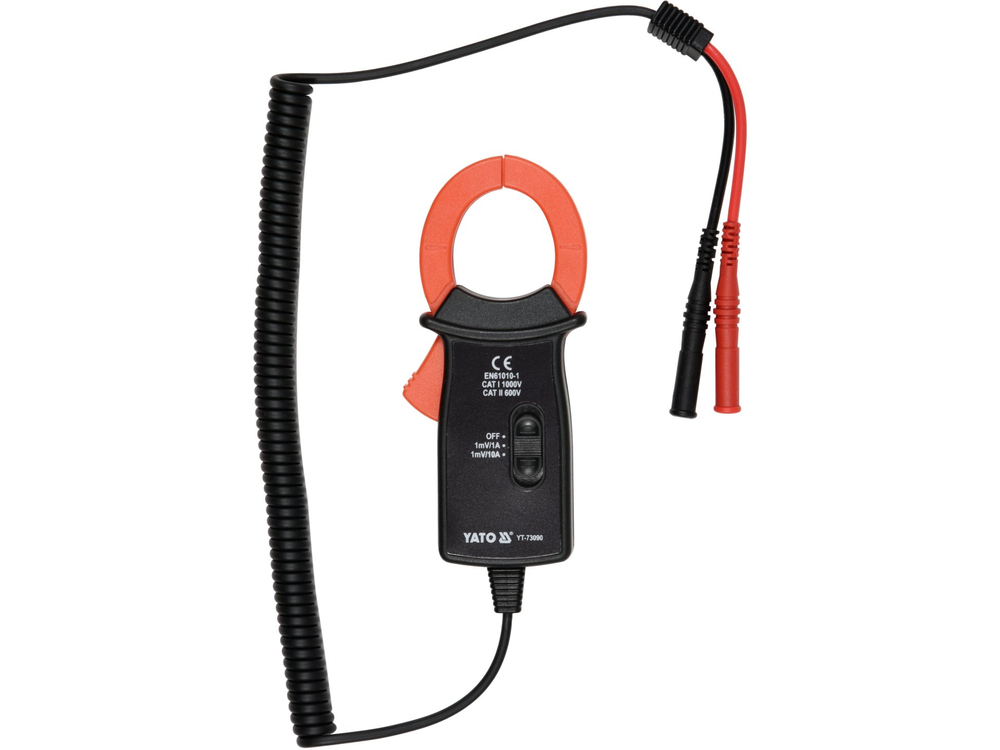

• включително куфарче за носене и сонди

Внимание!

Измерването на ток с токови клещи се извършва само върху един проводник, един кабел. Затягането на клещите върху многожилен кабел, без да се изолира единичният проводник, ще покаже некоректен резултат или нулев поток на ток.
