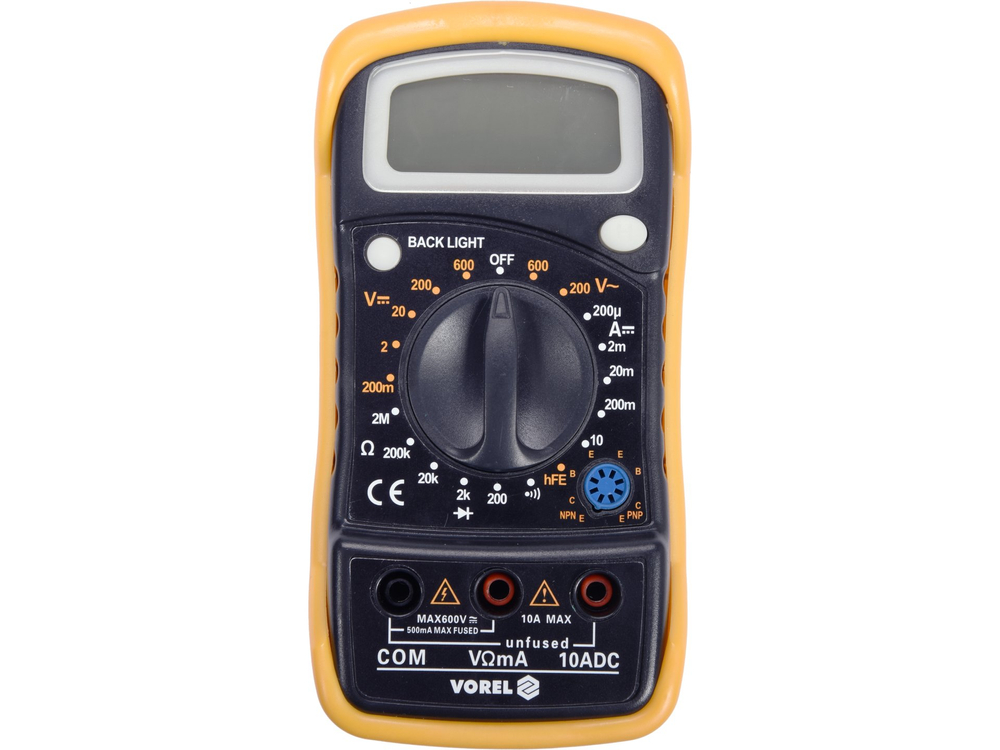

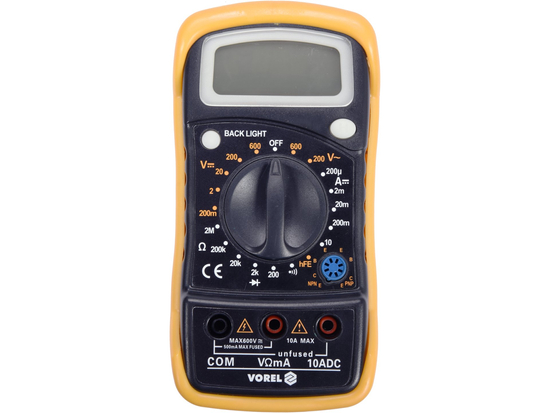

Универсалният измервателен уред 81773 с ръчен обхват за всяко измерване позволява да се извършват основни и разширени електрически измервания. Допълнителна защита срещу механични повреди се осигурява от т.нар. кобур - т.е. гумен корпус, опънат върху корпуса на устройството.

Основни измервания:

• Измерване на променливо напрежение: А.С. 0-600 V
• Измерване на постоянно напрежение: DC 0-600 V
• Измерване на постоянен ток: DC 0-10 A
• измерване на съпротивление: 0-2 MΩ
• Тест на диод:_IF 1 mA,_UR 1,5 V
• тест за непрекъснатост на веригата: 0-100 Ω

Допълнителни измервания:

• Тест на транзистор: 0-1000, вградено гнездо за измерване

Точност на измерването:

Пример за определяне на точността при измерване на променливо напрежение. Изчисляване на резултата от измерването: 235 V

• Точността на измерване на измервателния уред 81773 за този обхват е: ±(2% + 10), разделителна способност 1 V
• изчисляване на формулата за грешка при измерване: (резултат от измерването x 2%) + 10 x разделителна способност
• изчисление: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Резултат, включващ грешката на измерване за индикация 235 V = 235 ± 14,7 V*

• Резултат, включващ грешката на измерване за индикация за измерване на постоянно напрежение: 12 V = 12 ± 0,146 V

Таблица с разделителната способност и точността за съответното измерване може да бъде намерена в инструкцията за експлоатация.

*Измервателният уред 81773 не разполага с функция за измерване на истинска ефективна стойност, поради което горният резултат е фактически верен само за истинска синусоидална вълна.

Вградени функции:

• DATA HOLD - запазва текущо измерената стойност на дисплея

Допълнителна информация:

• LCD дисплей, максимален показан резултат: 1999

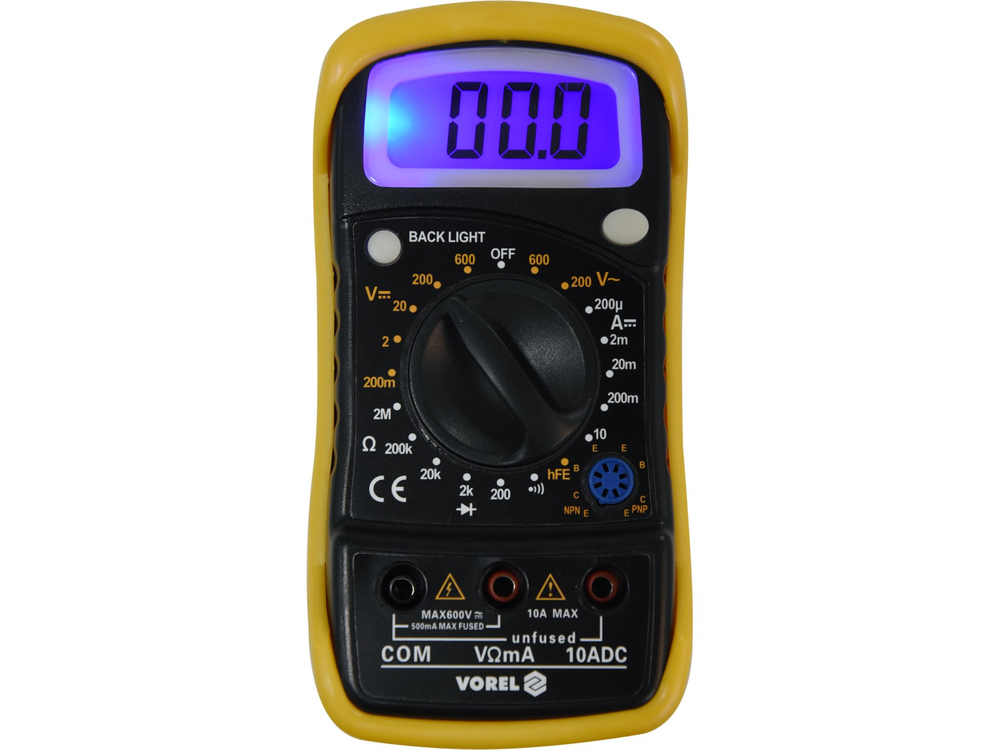

• подсветка на екрана
• акустичен сигнал при теста за непрекъснатост за съпротивления под 30 Ω

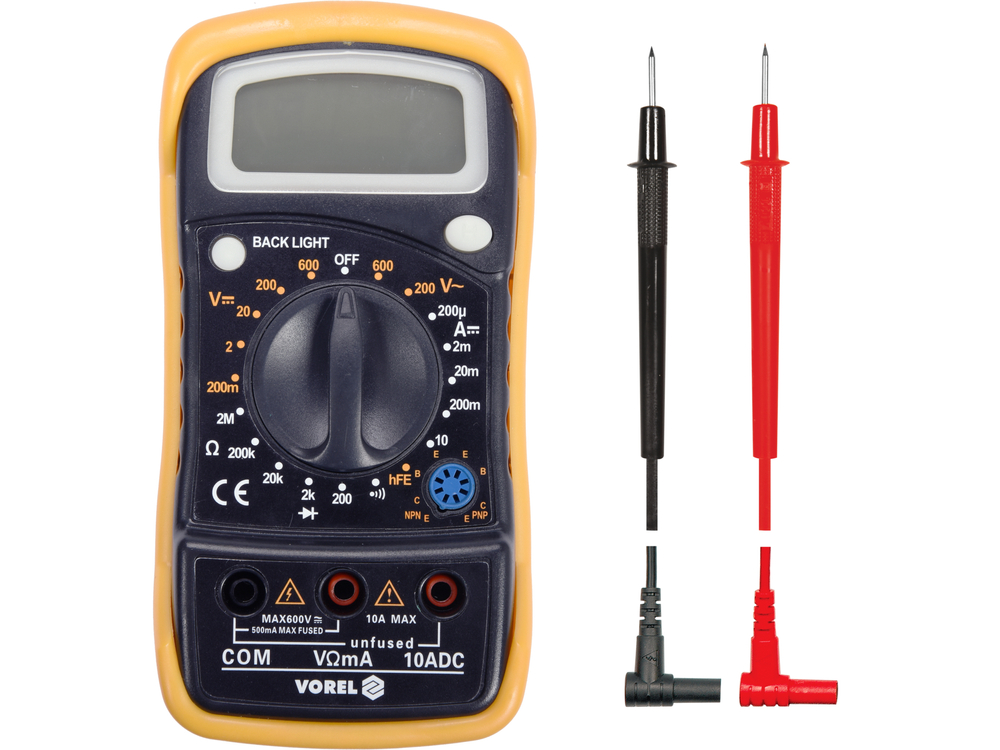

• включени измервателни сонди
• конструкция със защита от претоварване, 10 A измервателен контакт без предпазител

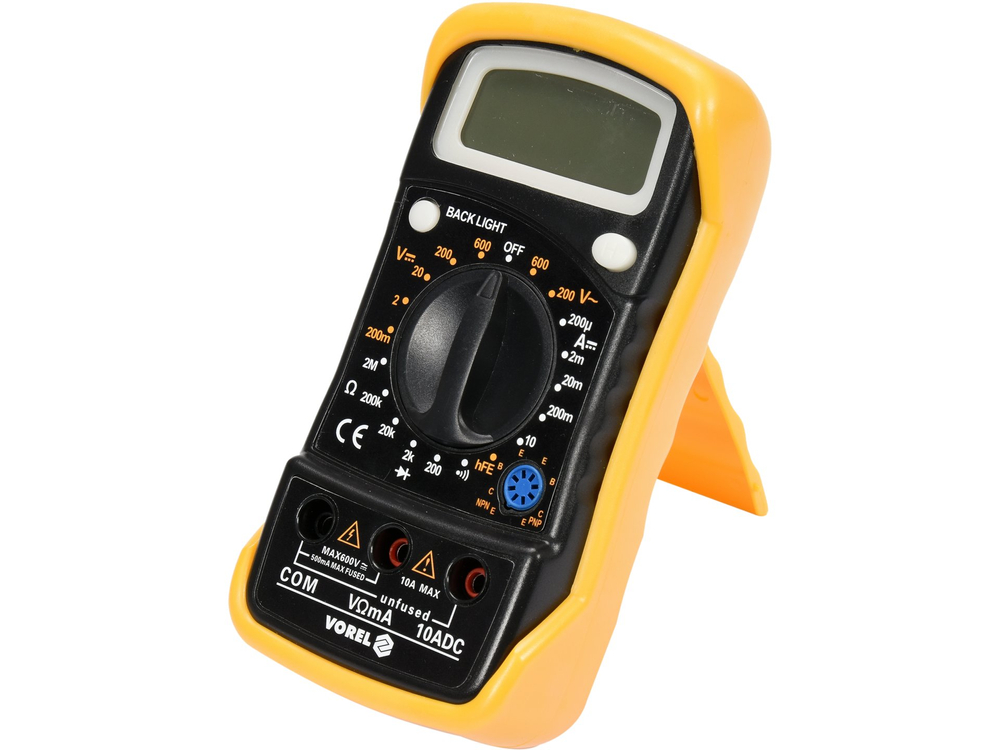

• корпус, изработен от ABS пластмаса + т.нар. кобур, т.е. гумен корпус, предпазващ измервателния уред от механични повреди
• индикатор за изтощена батерия
• захранване: 9V (6F22) батерия

Внимание!

В случай на измерване на неизвестни стойности с измервателен уред с ръчна промяна на обхвата с помощта на копчето, измерванията трябва да се извършват последователно от най-големия обхват до обхвата, даващ най-точен резултат - в противен случай съществува риск от повреда на уреда.
