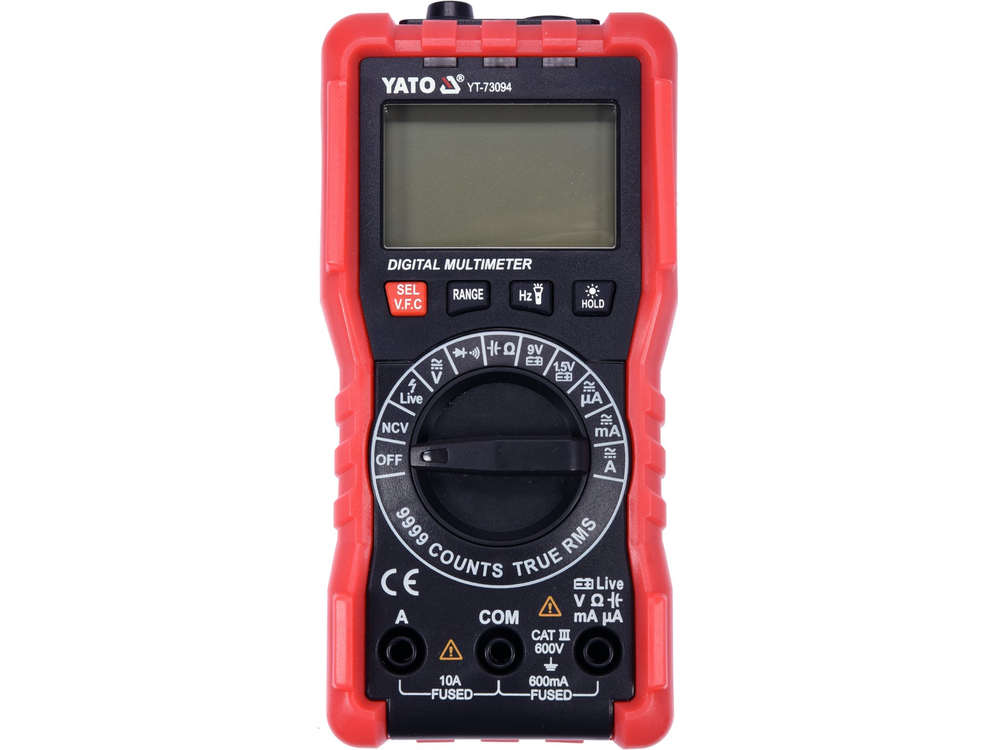

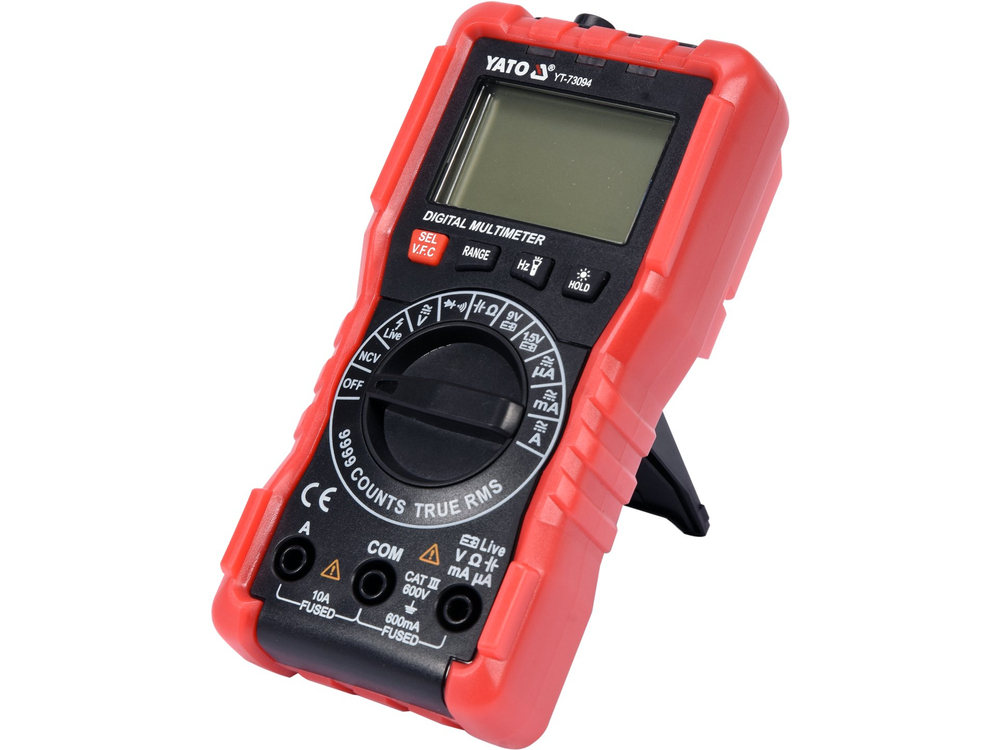

Универсалният измервателен уред YT-73094 с функция TRUE RMS и автоматичен обхват за всяко измерване позволява да се извършват основни и разширени електрически измервания. Допълнителна и полезна опция е възможността за безконтактно откриване на променливо напрежение, както и за откриване на фазов проводник през изолацията. С теста на 1,5V и 9V батерия можем да проверим напрежението на батерията при натоварване, като това ще помогне да се оцени нейното състояние и да се изключи или потвърди необходимостта от подмяна.

Основни измервания:

• Измерване на променливото напрежение: 0-600 V, ИСТИНСКО СРЕДНОКВАДРАТИЧНО + V.F.C.
• Измерване на постоянно напрежение: ПОСТОЯННО НАПРЕЖЕНИЕ 0-600 V
• Измерване на променлив ток: А.С. 0-10 А, ИСТИНСКА ЕФЕКТИВНА СТОЙНОСТ + V.F.C.
• Измерване на постоянен ток: DC 0-10 A
• измерване на съпротивление: 0-9,999 MΩ
• Тест на диод:_IF 1 mA,_UR 3,3 V
• Тест за непрекъснатост на веригата: 0-30 Ω

Допълнителни измервания:

• Измерване на кондензатор: 0-99,99 mF
• измерване на честота: 0-60 khz
• безконтактно откриване на променливо напрежение: NCV
• Тест на 1,5 V батерия със съпротивление на товара от около 30 Ω
• Изпитване на 9 V батерия със съпротивление на товара от около 300 Ω

Точност на измерването:

Пример за определяне на точността при измерване на променливо напрежение. Изчисляване на резултата от измерването: 235 V

• Точността на измерване на измервателния уред YT-73094 за този обхват е : ±(1,2% + 3), разделителна способност 0,1 V
• изчисляване на формулата за грешка при измерване: (резултат от измерването х 1,2 %) + 3 х разделителната способност
• изчисление: (235 x 1,2 %) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Действителен резултат, включващ грешката на измерване за индикация 235 V = 235 ± 3,12 V

• Действителен резултат, включващ грешката на измерване за индикация на постоянно напрежение: 12 V = 12 ± 0,114 V
• Резултат, включващ грешката на измерване за индикация на измерване на променлив ток: 8 A = 8 ± 0,15 A

Таблица с разделителната способност и точността на измерването може да се намери в инструкциите за експлоатация.

Вградени функции:

• TRUE RMS - уредът с тази функция показва истинската ефективна стойност на променливото напрежение/напрежение. За разлика от измервателните уреди за осредняване, устройствата с истинска ефективна стойност показват правилната стойност не само за синусоидални форми на вълната, но и за синусоидални форми на вълната, изкривени, например от по-високи хармоници, или квадратни или триъгълни форми на вълната. Задължителна функция навсякъде, където във веригата се появяват импулсни захранвания, моторни инверторни задвижвания, ОВК инсталации и др.
• NCV - безконтактно откриване на променливо напрежение по индуктивен метод. Измервателният уред открива наличието на напрежение в изолиран проводник, като може да показва и фазовия проводник
• V.F.C. - нискочестотен филтър. Функцията има своите приложения, например при измерване на изходното напрежение на контролер на електродвигател, който използва изменение на честотата и напрежението за управление на скоростта на двигателя (VFD контролери). Когато функцията е активирана, измервателният уред филтрира високочестотните смущения от, например, ШИМ сигнал и оставя само ниската честота. По този начин филтърът позволява точно измерване на ефективната стойност на напрежението/тока, протичащ в двигателя
• Тест на батерии с напрежение 1,5 и 9 V - по време на теста измервателният уред черпи малко количество ток от батерията, което дава 100% от информацията, необходима за преценка дали даден източник на захранване ще може да захранва нашето устройство. За пълна информация е добре първо да измерите постояннотоковото напрежение и след това да сравните резултата със стойността от теста на батерията. Твърде големият спад или ниското напрежение са ясен сигнал, че източникът на захранване трябва да бъде заменен.
• AUTO (Автоматично) - автоматична настройка на обхвата на измерване. В случай на измерване на неизвестни стойности с измервателен уред с ръчно регулиране на обхвата с помощта на циферблата, измерванията трябва да се извършват последователно от най-големия обхват към обхвата, даващ най-точен резултат - в противен случай съществува риск от повреда на уреда. От друга страна, в случай на мултиметър с функция AUTO е достатъчно да се направи едно измерване и уредът автоматично ще намери оптималния обхват. По подразбиране измервателният уред стартира в режим AUTO
• РАЙОН - ръчна промяна на обхвата на измерване. Полезна функция при проверка на много еднакви компоненти с известна стойност, напр. серия от резистори. Ръчното задаване на обхвата ще съкрати значително времето за такива измервания.
• SEL - промяна на режима на измерване, напр. от измерване на променливо към измерване на постоянно напрежение
• DATA HOLD (Задържане на данните) - запазване на текущо измерената стойност на дисплея

Допълнителна информация

• LCD дисплей, максимален показан резултат: 9999
• подсветка на екрана и функция фенерче
• звуков сигнал при тест за непрекъснатост за съпротивление под 30 Ω
• автоматично превключване от диоден тест към тест за непрекъснатост при съпротивление под 50 Ω (не е възможно да настроите уреда само за диоден тест)
• включени измервателни сонди
• конструкция със защита от претоварване
• ABS корпус + т.нар. кобур, т.е. гумен корпус, предпазващ измервателния уред от механични повреди
• автоматично изключване на измервателния уред
• индикатор за изтощена батерия
• захранване: две батерии 1,5 V (AAA)
