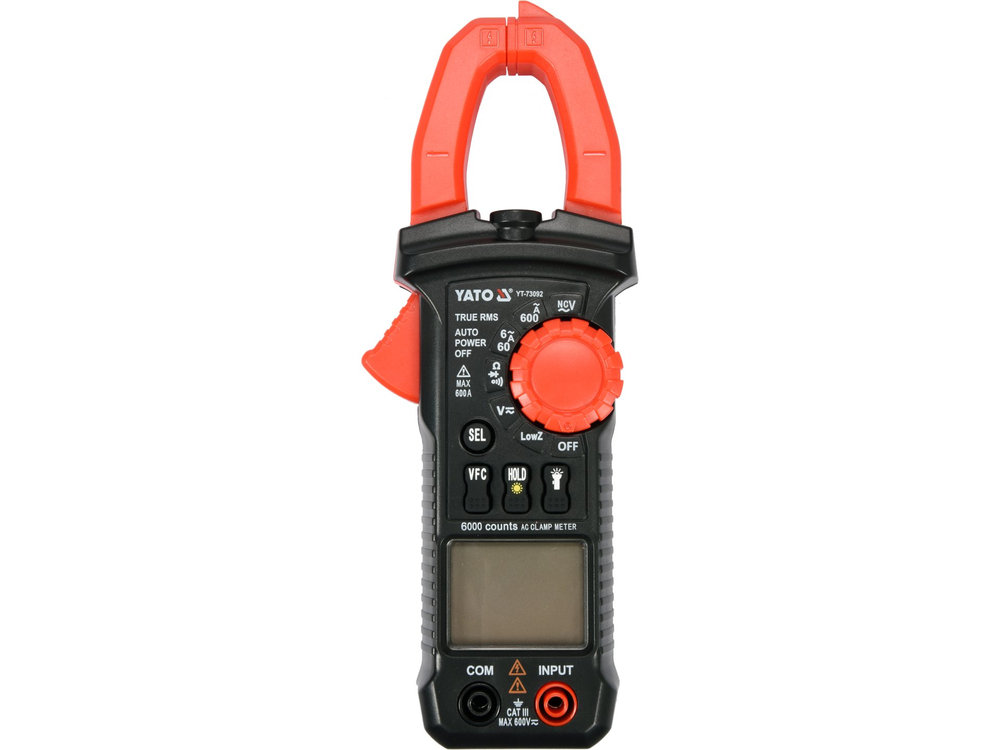

Универсалният измервателен уред с клещи YT-73092 с автоматичен обхват за повечето индикации позволява да се извършват основни и разширени електрически измервания. Измервателният уред е оборудван с клещи, които позволяват измерване на променлив ток в един проводник по индуктивния метод. Измерването се извършва, без да се прекъсва веригата или да се изключва от източника на захранване, и позволява да се измерва много по-голям ток, отколкото с обикновените електромери.

Основни измервания:

• Измерване на променливо напрежение: А.С. 0-600 V, ИСТИНСКА ЕФЕКТИВНА СТОЙНОСТ + V.F.C. + LowZ
• Измерване на постоянно напрежение: 0-600 V, LowZ
• Измерване на променлив ток: А.С. 0-600 А, ИСТИНСКА ЕФЕКТИВНА СТОЙНОСТ + В.Ф.С.
• измерване на съпротивление: 0-60 MΩ
• Тест на диоди:_IF 1 mA,_UR 2,3 V
• тест за непрекъснатост на веригата: 0-120 Ω

Допълнителни измервания:

• Измерване на променливо напрежение в режим на нисък импеданс: А.С. 0-600 V
• Измерване на постоянно напрежение в режим на нисък импеданс: 0-600 V
• безконтактно откриване на променливо напрежение: NCV

Точност на измерването:

Пример за определяне на точността при измерване на променлив ток. Изчисляване на резултата от измерването: 30 A

• Точността на измерване на измервателния уред YT-73092 за този обхват е : ±(2,5%+10), разделителна способност 0,01 A
• изчисляване на формулата за грешка при измерване: (резултат от измерването x 2,5 %) + 10 x резолюция
• изчисление: (30 x 2,5 %) + 10 x 0,01 = 0,75 + 0,1 = 0,8 А

Действителен резултат, включващ грешката на измерването за индикация от 30 A = 30 ± 0,85 A

• Резултат, включващ грешката на измерване за индикация на променливо напрежение: 235 V = 235 ± 3,3 V
• Резултат, включващ грешка при измерването за индикация на измерване на постоянно напрежение: 12 V = 12 ± 0,116 V

Таблица с разделителната способност и точността за съответното измерване може да се намери в инструкциите за експлоатация.

Вградени функции:

• TRUE RMS - измервателният уред с тази функция показва истинската ефективна стойност на променливото напрежение/напрежение. За разлика от измервателните уреди за осредняване, устройствата с истинска ефективна стойност показват правилната стойност не само за синусоидални форми на вълната, но и за синусоидални форми на вълната, изкривени, например от висши хармоници, или квадратни или триъгълни форми на вълната. Задължителна функция навсякъде, където във веригата се появяват импулсни захранвания, моторни инверторни задвижвания, ОВК инсталации и др.
• NCV - безконтактно откриване на променливо напрежение по индуктивен метод. Измервателният уред открива наличието на напрежение в изолиран проводник, като може да показва и фазовия проводник
• LowZ - измерване на променливо и постоянно напрежение в режим на нисък импеданс. Явлението, което обикновено се нарича "призрачно напрежение", може да затрудни диагностицирането на електрозахранващите мрежи в промишлени сгради например. Това явление се причинява от напрежението, което се появява на несвързан кабел, в който е било индуцирано напрежение от свързан към мрежата кабел, минаващ през същия канал. Функцията LowZ понижава импеданса на измервателните гнезда на измервателния уред 10 пъти в сравнение със стандартния режим на измерване, след което уредът, докато взема проби от напрежението, консумира малко по-висок ток и по този начин разрежда заряда, натрупан в кабела. Резултатът е измерване на напрежение без призрачно напрежение.
• V.F.C. - нискочестотен филтър. Тази функция се използва например при измерване на изходното напрежение на контролер на електродвигател, който използва изменение на честотата и напрежението за управление на скоростта на двигателя (VFD контролери). Когато функцията е активирана, измервателният уред филтрира високочестотните смущения от, например, ШИМ сигнал и оставя само ниската честота. По този начин филтърът позволява точно измерване на ефективната стойност на напрежението/тока, протичащ в двигателя
• AUTO - автоматична настройка на измервателния обхват. Когато измервате неизвестни стойности с измервателен уред с ръчно регулиране на обхвата с помощта на копчето, измерванията трябва да се извършват последователно от най-големия обхват до обхвата, който дава най-точен резултат - в противен случай рискувате да повредите уреда. От друга страна, при мултиметър с функция AUTO е достатъчно да се направи едно измерване и измервателният уред автоматично ще намери оптималния обхват. По подразбиране измервателният уред стартира в режим AUTO
• SEL - променя режима на измерване, напр. от измерване на променливо към постоянно напрежение, преминаване от тест на диоди към тест за непрекъснатост на верига или измерване на съпротивление
• HOLD - запазване на текущо измерената стойност на дисплея

Допълнителна информация

• LCD дисплей, максимален показан резултат: 5999
• подсветка на екрана
• осветяване на измервателното поле на скобите
• звуков сигнал при теста за непрекъснатост за съпротивления под 60 Ω
• възможност за отделно включване на диодните тестове и тестовете за непрекъснатост
• Клещите се отварят до 26 mm и позволяват измерване на единичен проводник с максимален диаметър до 18 mm

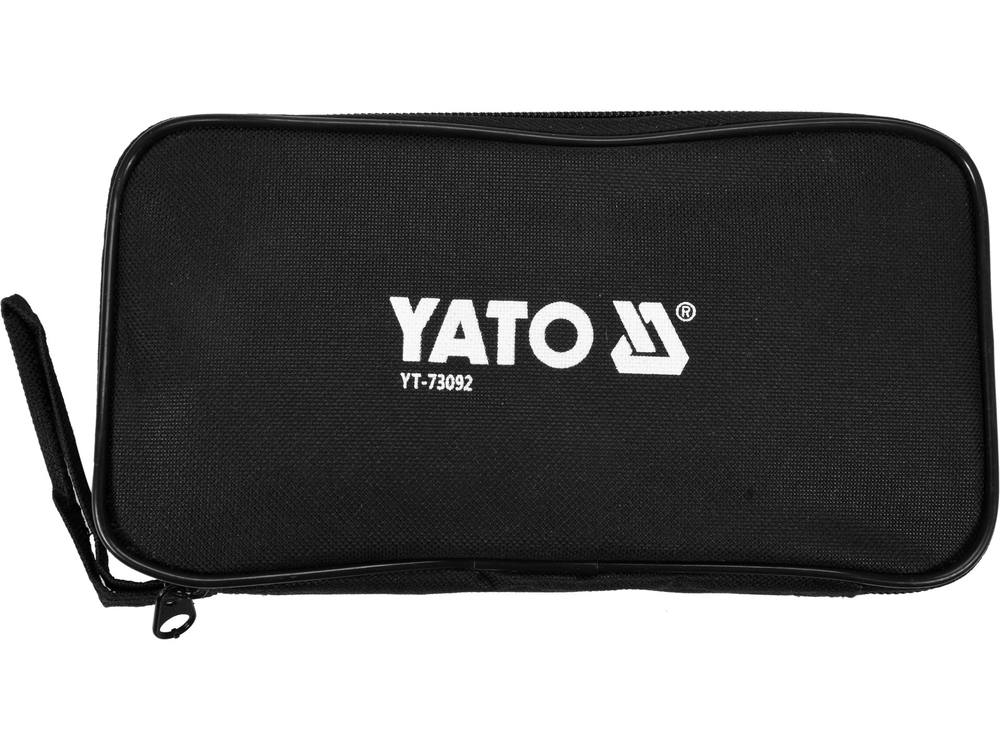

• включени измервателни сонди и куфарче за пренасяне
• конструкция със защита от претоварване
• автоматично изключване на измервателния уред след 15 минути бездействие
• индикатор за изтощена батерия
• захранване: две батерии 1,5 V (AAA)

Внимание!

Измерването на ток с клещови измервателни уреди се извършва само върху един проводник, един кабел. Закрепването на клещите върху многожилен кабел, без да се изолира единичният проводник, ще покаже неправилен резултат или нулев ток.
