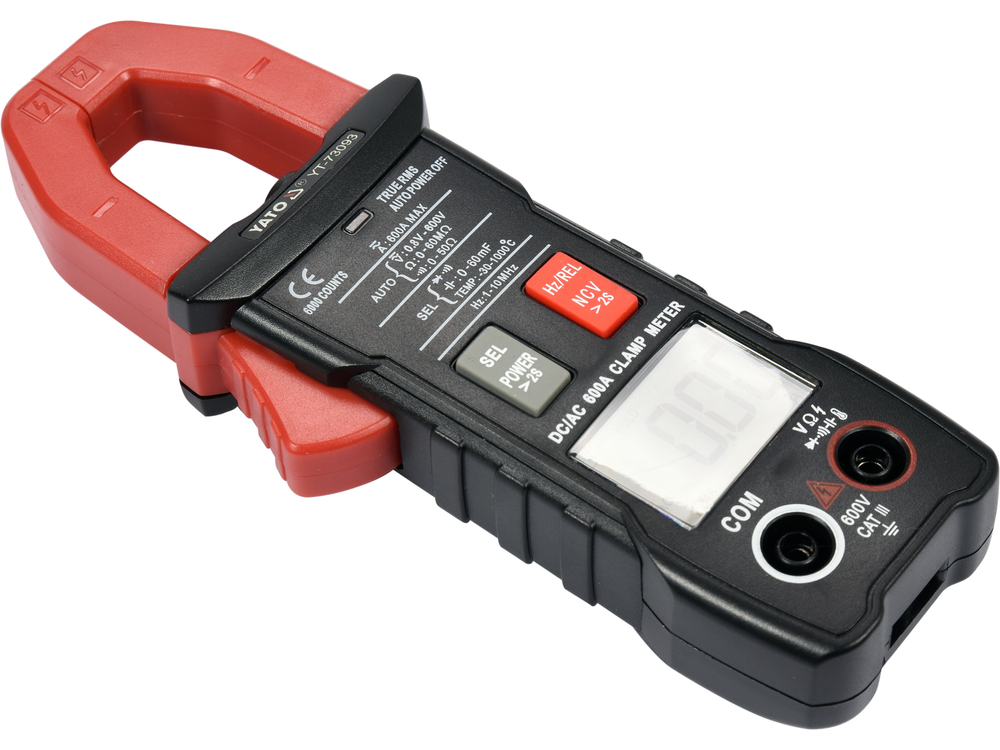

Универсалният измервателен уред с клещи YT-73093 с автоматичен обхват за всяко измерване позволява основни и разширени измервания на електрически величини. Измервателният уред е оборудван с измервателни клещи, които позволяват измерване на постоянен и променлив ток в един проводник с помощта на вградения сензор HALL. Измерването се извършва без прекъсване на веригата или изключване от източника на захранване и позволява да се измерва много по-голям ток, отколкото с обикновените електромери. Изводите на измервателните сонди са със силиконова изолация, която е гъвкава и устойчива на високи температури.

Забележка: Измервателните уреди, които могат да измерват постоянен ток, включително YT-73093, използват сензор на Хол, който измерва стойността на напрегнатостта на магнитното поле. Магнитното поле на Земята възниква естествено, следователно показанията на измервателните уреди за постоянен ток не са нулеви. Всеки път, преди да измервате интензитета на постоянния ток, доближавайте измервателния уред до тествания кабел, нулирайте го с бутона REL, след което го закрепете върху тествания кабел и прочетете резултата.

Основни измервания:

• Измерване на променливо напрежение: AC 0-600 V, ИСТИНСКА ЕФЕКТИВНА СТОЙНОСТ
• Измерване на постоянно напрежение: DC 0-600 V.
• Измерване на променлив ток: ПРОМЕНЛИВ ТОК 0-600 А, ИСТИНСКО СРЕДНОКВАДРАТИЧНО ЧИСЛО
• Измерване на постоянен ток: постоянен ток 0-600 А, истинска ефективна стойност DC: 0-600 A
• измерване на съпротивление: 0-60 MΩ
• Тест на диоди:_IF 5 mA,_UR 3 V
• Тест за непрекъснатост на веригата: 0-50 Ω

Допълнителни измервания:

• Измерване на кондензатор: 0-60 mF
• измерване на честота: 0-10 Mhz
• измерване на температурата: -30 до 1000 °C
• безконтактно откриване на променливо напрежение: NCV

Точност на измерването:

Пример за определяне на точността при измерване на променлив ток. Изчисляване на резултата от измерването: 30 A

• Точността на измерване на измервателния уред YT-73093 за този обхват е : ±(2,0%+30), разделителна способност 0,01 A
• изчисляване на формулата за грешка при измерване: (резултат от измерването x 2 %) + 30 x резолюция
• изчисление: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 А

Действителният резултат, включващ грешката на измерване за индикация 30 A = 30 ± 0,90 A.

• Резултат, включващ грешката при измерване за индикация на променливо напрежение: 235 V = 235 ± 4,175 V
• Резултат, включващ грешката на измерване за индикация на измерване на постоянно напрежение: 12 V = 12 ± 0,09 V

Таблица с разделителната способност и точността на измерването може да се намери в инструкциите за експлоатация.

Вградени функции:

• TRUE RMS - измервателният уред с тази функция показва истинската ефективна стойност на променливото напрежение/напрежение. За разлика от измервателните уреди за осредняване, устройствата с истинска ефективна стойност показват правилната стойност не само за синусоидални форми на вълната, но и за синусоидални форми на вълната, изкривени, например от по-високи хармоници, или квадратни или триъгълни форми на вълната. Задължителна функция навсякъде, където във веригата се появяват импулсни захранвания, моторни инверторни задвижвания, ОВК инсталации и др.
• NCV - безконтактно откриване на променливо напрежение по индуктивен метод. Измервателният уред открива наличието на напрежение в изолиран проводник, като може да показва и фазовия проводник
• AUTO - автоматична настройка на измервателния обхват. Когато измервате неизвестни стойности с измервателен уред с ръчно регулиране на обхвата с помощта на копчето, измерванията трябва да се извършват последователно от най-големия обхват към обхвата, даващ най-точен резултат - в противен случай съществува риск от повреда на уреда. От друга страна, в случай на мултиметър с функция AUTO е достатъчно да се направи едно измерване и измервателният уред автоматично ще намери оптималния обхват. По подразбиране измервателният уред стартира в режим AUTO
• DATA HOLD (Задържане на данните) - запазване на текущо измерената стойност на дисплея
• PEAK HOLD (задържане на най-високата измерена стойност на дисплея) - задържане на най-високата измерена стойност на дисплея с помощта на измервателни сонди
• INRUSH current - измерване на пусковия ток с помощта на измервателни сонди. Измервателният уред измерва тока в рамките на 100 ms след стартиране на устройството

Допълнителна информация:

• LCD дисплей, максимален показан резултат: 6000
• подсветка на дисплея и на измервателното поле на клемите
• автоматично превключване от диоден тест към тест за непрекъснатост, когато съпротивлението на веригата е под 50Ω (не е възможно да настроите измервателния уред само за диоден тест)
• звуков сигнал при тест за непрекъснатост за съпротивление под 50Ω
• отворени клещи до 25 mm и позволяват измерване на единичен проводник с максимален диаметър 25 mm
• сонди с дължина 14,5 cm
• дължина на кабела, включително сондите: 97 cm
• диаметър на кабела, включително изолацията: 3,5 mm
• в комплекта е включен куфар за пренасяне
• конструкция със защита от претоварване
• автоматично изключване на измервателния уред след 15 минути бездействие
• възможност за изключване на режима за автоматично изключване
• индикатор за изтощена батерия
• захранване: две батерии 1,5 V (AAA)

Внимание!

Измерването на ток с токови клещи се извършва само върху един проводник, един кабел. Закрепването на клещите върху многожилен кабел, без да се изолира единичният проводник, ще покаже некоректен резултат или нулев ток.
