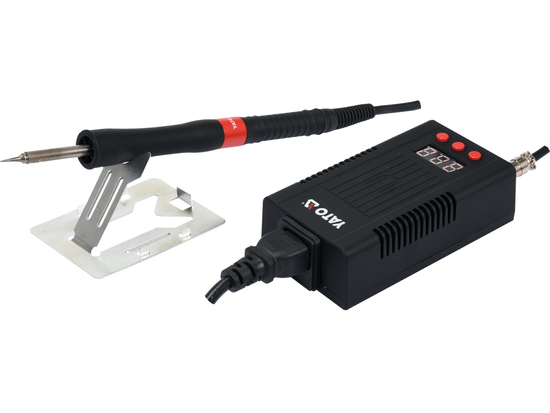

Станцията за запояване YT-82461 с цифров LED дисплей, функция за контрол на температурата и калибриране на температурата е проектирана за използване с накрайник за запояване с вграден нагревател. Накрайникът за запояване тип Т12 е комбинация от съпротивителен проводник с керамично потъване, температурен сензор и висококачествен накрайник за запояване. Вграденият дизайн на накрайника със стрелка позволява експресно нагряване и много бърз ефект на стабилизиране на температурата. Станцията Yato е една от малкото на пазара с допълнителна функция за удължаване на живота на нагревателя и температурния сензор, което значително подобрява икономичността на накрайника за запояване с интегрирана конструкция. Колбата за поялник позволява бърза смяна на накрайниците за запояване, много е приятна на допир и се отличава с едно от най-малките разстояния на захващане на дръжката от точката на запояване, което е много полезно при прецизна работа.

• мощност: 75W
• температурен диапазон: 90 - 480°C
• точност на температурата: +- 2°C
• стабилизиране на температурата
• калибриране на температурата
• бутон за включване и изключване отпред

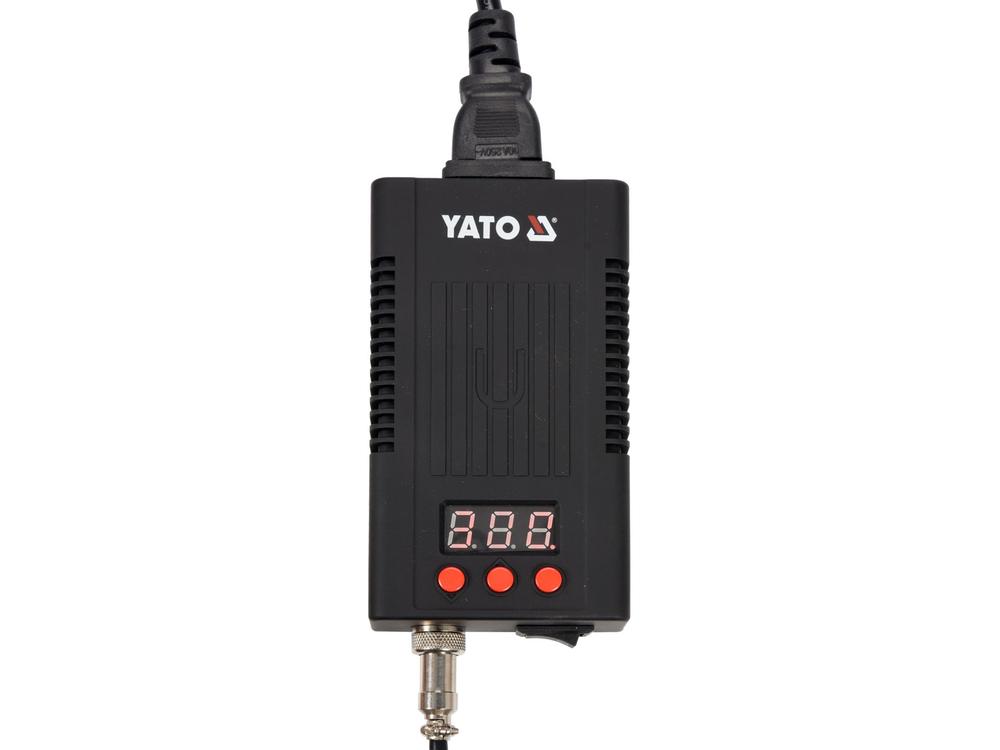

Цифровият дисплей с червена LED подсветка ни информира за:

• зададената, а след това и действителната температура на главното платно
• настройките на функцията за калибриране на температурата

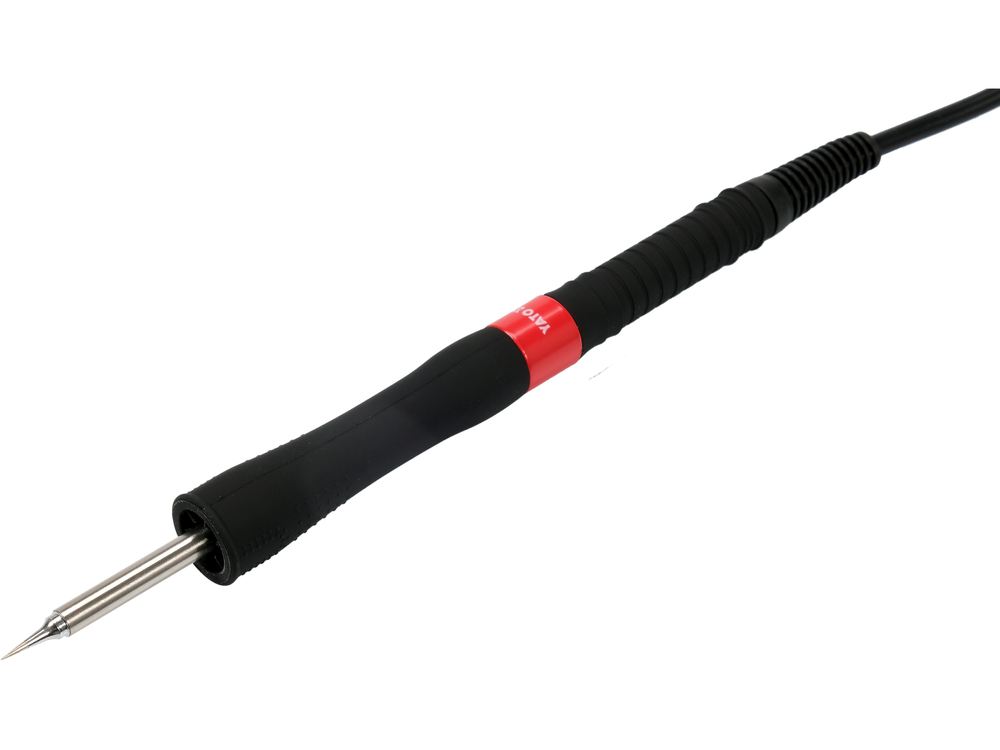

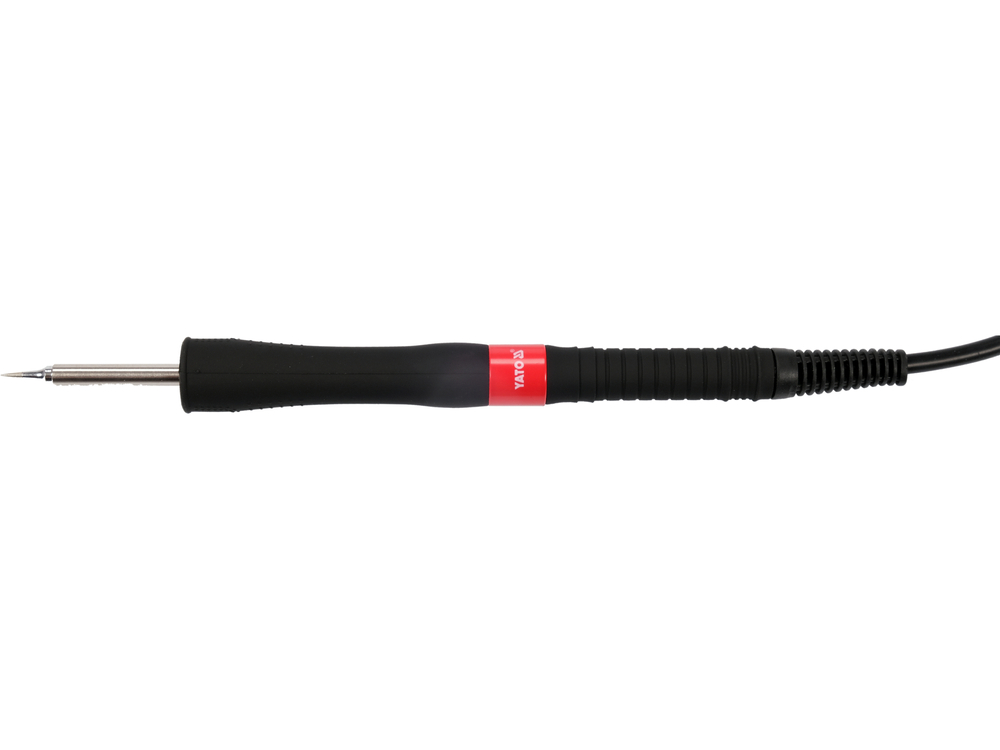

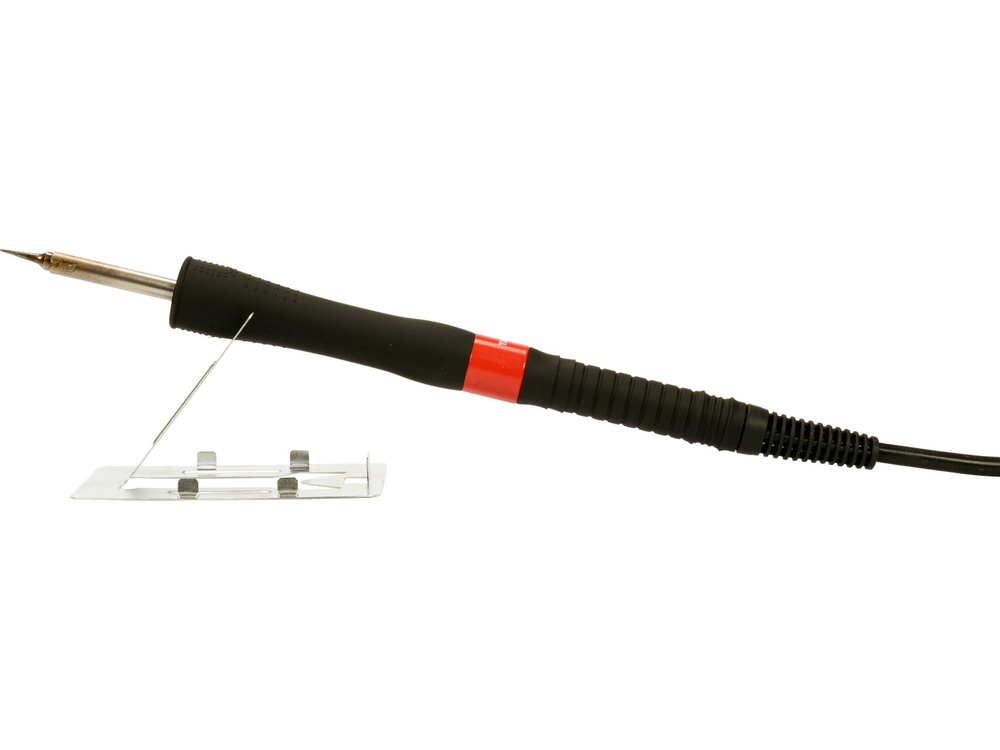

Колба за запояване:

• работно напрежение на нагревателя: до 24 V
• вида на накрайника за запояване: T12
• накрайник за бърза смяна
• нагревател и температурен сензор, вградени в накрайника за запояване
• тънка дръжка, изработена от висококачествена пластмаса
• Малко разстояние между дръжката и точката за запояване: само 45 mm проекция на накрайника за запояване
• Устойчив на топлина, гъвкав кабел
• дължина на кабела: 1,05 m
• тегло на поялника с накрайник за запояване и проводник: приблизително 65 g
• Включен накрайник за запояване T12-ILS - за прецизна работа, диаметър на накрайника само 0,15 mm

Станцията за запояване YT-82461 се загрява до работна температура от 350°C за приблизително 20 секунди, а до приблизително 85% от настройката, в този случай до приблизително 300°C, за 7 секунди.

Стрелкови накрайници Т12 - предимства и недостатъци и влиянието на управлението на мощността върху експлоатационния им живот:

Едно от най-големите предимства на интегрираната конструкция на накрайниците за запояване е елиминирането на проблема с въздушното съпротивление между накрайника за запояване и температурния сензор. Температурният сензор в накрайниците за запояване тип Т12 е свързан последователно с нагревателя* и е разположен в накрайника за запояване възможно най-близо до неговия връх. По този начин всяка промяна в температурата, например при запояване на големи компоненти, се отчита почти незабавно от функцията за стабилизиране на температурата, която регулира мощността на уреда в реално време, за да поддържа зададената настройка**.

Друго предимство, оценявано от много потребители, е бързината на смяна на накрайника за запояване и дори възможността за смяна, без да се налага да се изчаква накрайникът да изстине. За целта е достатъчно да хванете нагорещения накрайник с помощта на термоустойчив материал и да го измъкнете от колбата за запояване.

Серийното свързване на температурния сензор и нагревателя несъмнено има много предимства, но също така има и недостатък - намалява експлоатационния живот на самия сензор. Станцията за запояване Yato YT-82461 е една от малкото на пазара със специална функция, ограничаваща отрицателното въздействие на подобно решение:

В последната фаза на нагряване на накрайника софтуерът на станцията постепенно намалява мощността на нагревателя, преди той да достигне 100% от настройката. Например, при зададена температура от 350°C станцията ще работи с пълна мощност до около 85% от зададената, след което постепенно ще намали тази мощност за последните 15%. Този тип управление ограничава негативното въздействие на скоковете на мощността както върху самата станция, така и върху елементите на грот. Интелигентното управление на мощността има положителен ефект и върху прецизната работа на функцията за стабилизиране на температурата.

Други функции:

Функцията за стабилизиране на температурата дава възможност да се поддържа предварително зададената температура на накрайника за запояване при различни условия на търсене на топлина, за да се направи правилно запояващо съединение. В зависимост от размера на компонента, който трябва да бъде запоен, и полето за запояване, накрайникът за запояване отделя повече или по-малко топлина, а устройството, използвайки вградения сензор за температурата на накрайника, непрекъснато отчита действителната стойност и я сравнява със зададената температура, след което увеличава или намалява консумацията на енергия, както е необходимо за поддържане на зададената температура.

Функцията за калибриране на температурата дава възможност за калибриране на температурния сензор, вграден в накрайника на копието. В зависимост от качеството, размера и износването на грота взискателният потребител може сам да калибрира сензора с помощта на уред за измерване на температурата. Правилното отчитане не само има положителен ефект върху стабилността на температурата, но и помага на опитния потребител да избегне грешката от прегряване на връзката с печатната платка.

Внимание.

* Температурният сензор в стрелките T12 е свързан последователно със съпротивителния проводник/нагревател и комуникацията с контролната схема се осъществява чрез проводниците, захранващи нагревателя. Обикновено при този тип конструкция специална контролна схема прекъсва захранването на нагревателя за по-малко от милисекунда, отчита температурата на върха на накрайника на стрелката и регулира текущо параметрите на консумацията на енергия според нуждите. Това е цикличен процес, който не се забелязва по време на нормална работа и има за резултат стабилизиране на температурата на върха на стрелката.

**За сравнение, стабилизирането на температурата в устройствата с конструкция на колба с нагревател и плъзгащ се връх се забавя от ефекта на въздушното съпротивление. Въздухът в свободното пространство между върха на стрелката и нагревателя също трябва да се загрее или охлади, което допълнително удължава реакцията на температурния сензор, вграден в нагревателя. Стабилизирането, особено при по-старите конструкции, при които температурният сензор е вграден в центъра на нагревателния елемент, е бавно. Съвременните колби, като тези в YT-82456, YT-82458 и YT-82459, имат нагреватели от ново поколение със специална форма и с температурен сензор, разположен в края на нагревателя. По този начин стрелката прилепва добре към нагревателя и влиянието на въздушното съпротивление върху функцията за стабилизиране е сведено до минимум.
