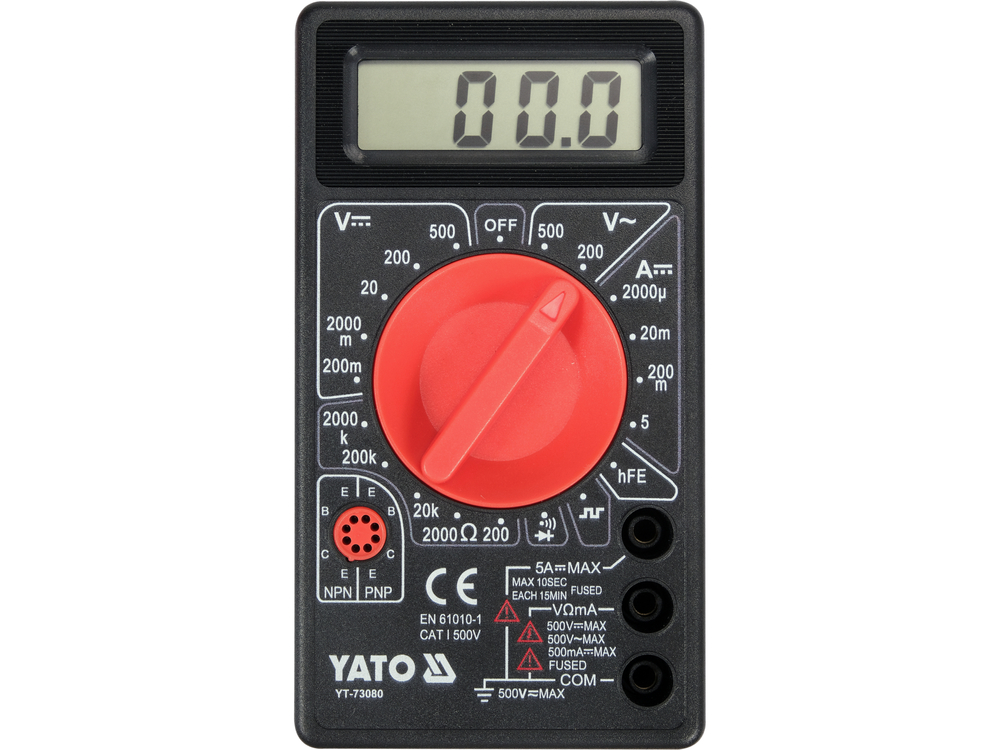

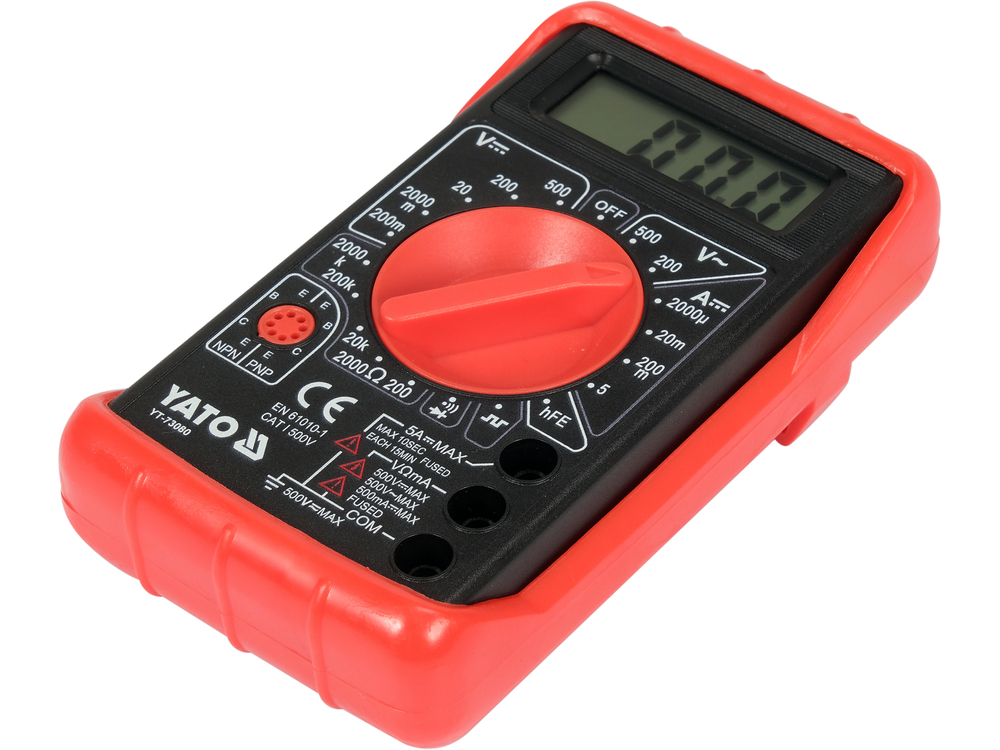

Univerzální měřicí přístroj YT-73080 s manuálním rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Jedná se o základní model v naší nabídce. Dodatečnou ochranu proti mechanickému poškození zajišťuje tzv. pouzdro - tedy gumové pouzdro natažené přes kryt přístroje.

Základní měření

• Měření střídavého napětí: 0-500 V
• Měření stejnosměrného napětí: 0-500 V
• Měření stejnosměrného proudu: STEJNOSMĚRNÝ PROUD: 0-5 A
• měření odporu: 0-2 MΩ
• test diod:_IF 1 mA,_UR 3 V
• test spojitosti obvodu: 0-30 Ω

Další měření:

• test tranzistoru: 0-1000, vestavěná měřicí zásuvka
• generátor obdélníkového průběhu: 5 Vpp, 50 Hz

Přesnost měření:

Příklad stanovení přesnosti pro měření střídavého napětí. Výpočet pro výsledek měření: 235 V

• Přesnost měření měřicího přístroje YT-73080 pro tento rozsah je: ±(2 % + 10), rozlišení 1 V
• Výpočet vzorce chyby měření: (výsledek měření x 2 %) + 10 x rozlišení
• výpočet: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V.

Výsledek včetně chyby měření pro indikaci 235 V = 235 ± 14,7 V*.

• Výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,146 V

Tabulku s rozlišením a přesností pro dané měření naleznete v návodu k obsluze.

*Měřič YT-73080 nemá funkci měření skutečné efektivní hodnoty, takže výše uvedený výsledek je skutečná efektivní hodnota střídavého napětí pouze pro normální sinusový průběh.

Vestavěné funkce:

• Generátor vlnových průběhů - nastavení knoflíku na generování signálu způsobí, že měřicí přístroj vygeneruje obdélníkový vlnový průběh 5 Vpp od špičky ke špičce s frekvencí přibližně 50 Hz. Signál lze použít v audiotechnice, např. pro diagnostiku reproduktorů.
• DATA HOLD [H] - uchovává aktuálně naměřenou hodnotu na displeji.

Doplňující informace: V případě, že se jedná o měření, které je v rozmezí od 1 do 5 minut, je možné provést měření na displeji:

• LCD displej, maximální zobrazený výsledek: 1999
• akustický signál při zkoušce spojitosti pro odpory pod 30 Ω
• automatické přepnutí z diodového testu na test spojitosti při odporu obvodu pod 30 Ω (není možné nastavit měřič pouze na diodový test).

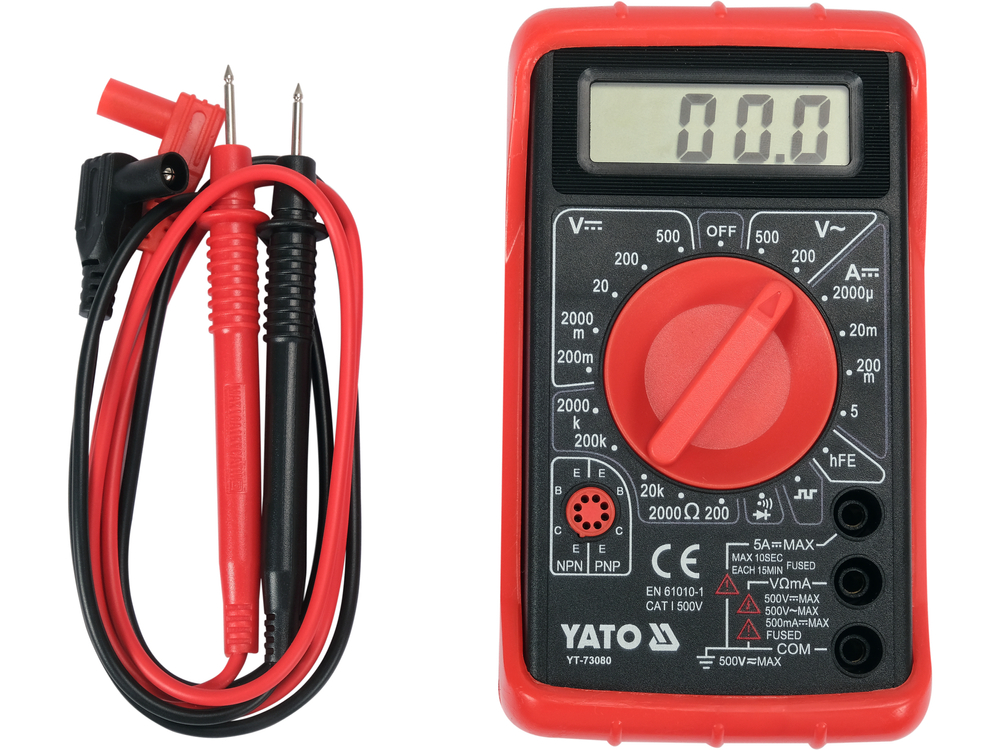

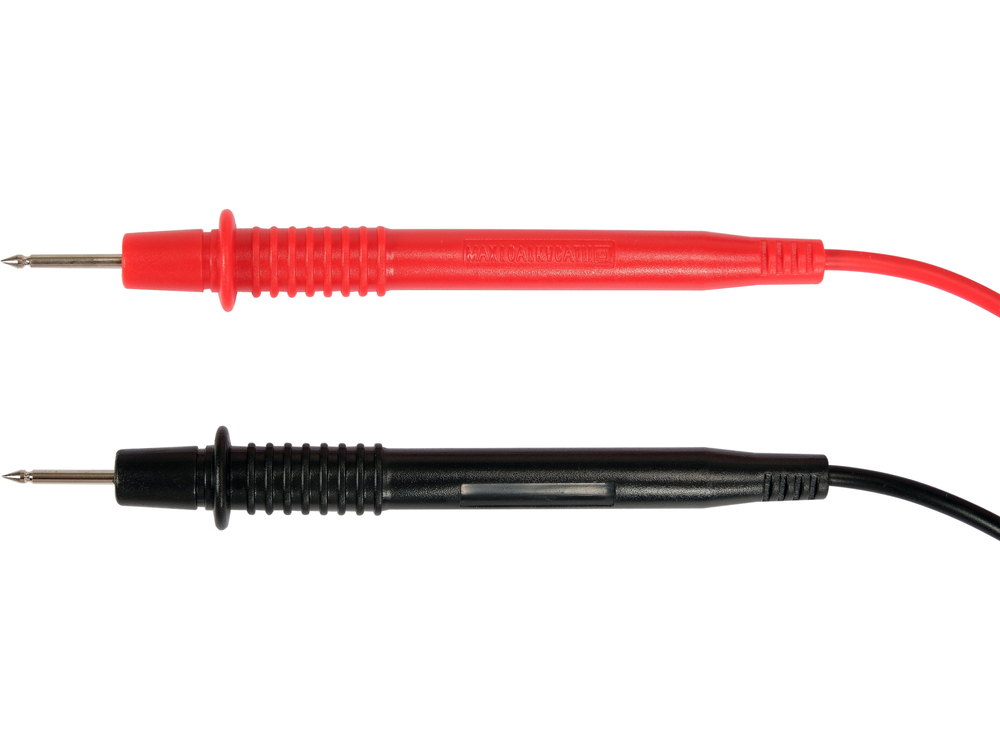

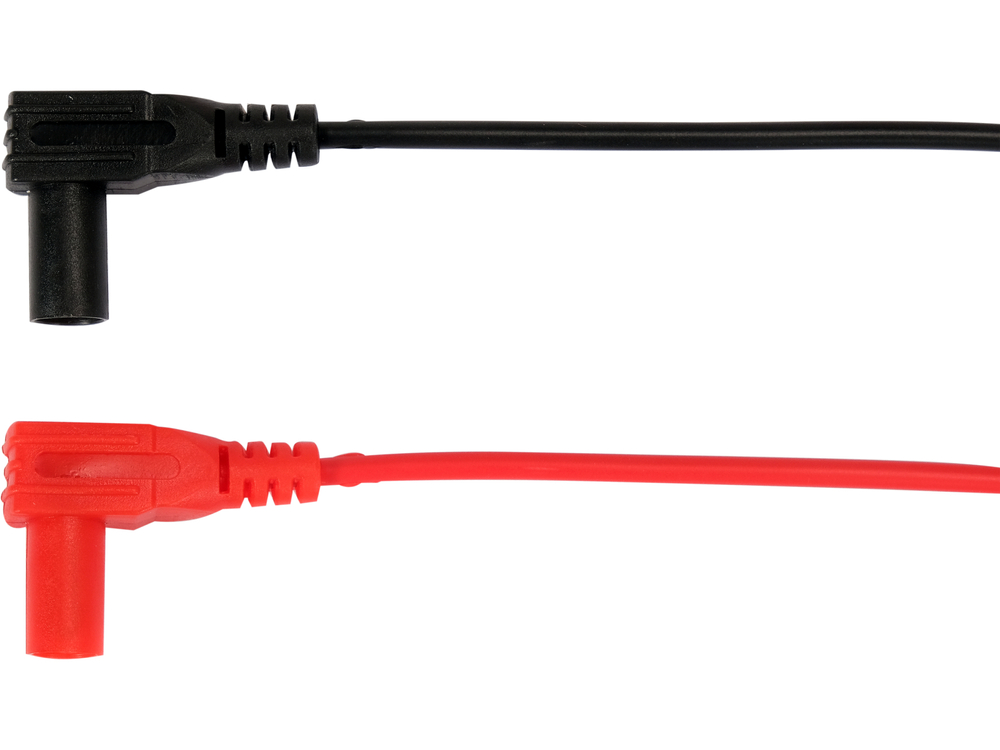

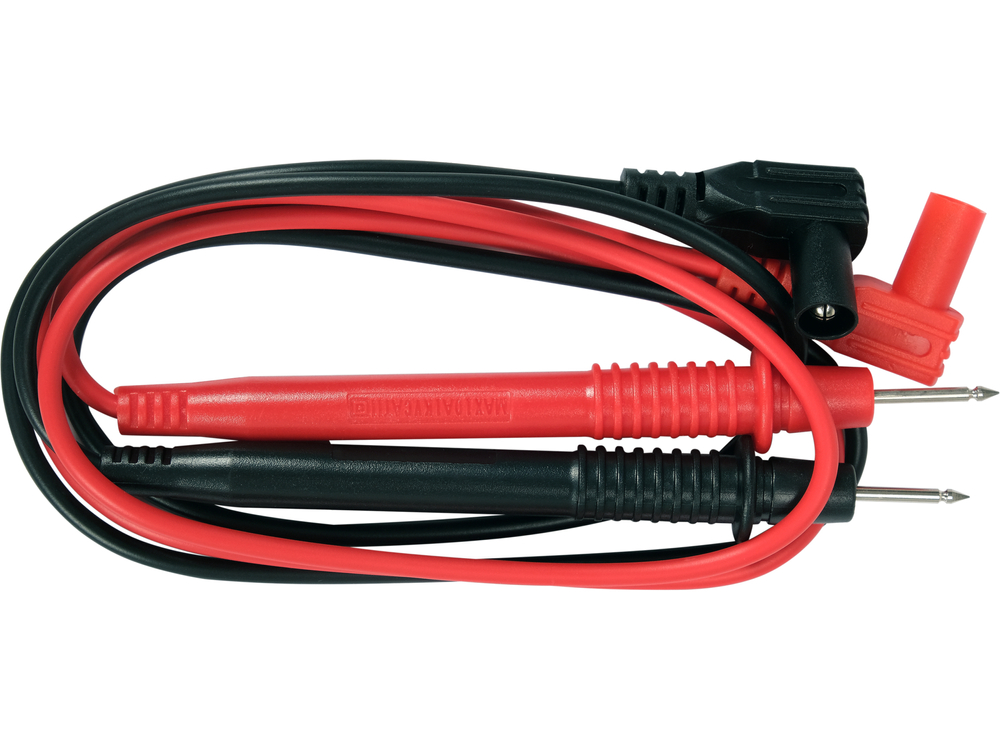

• měřicí sondy jsou součástí dodávky
• konstrukce s ochranou proti přetížení

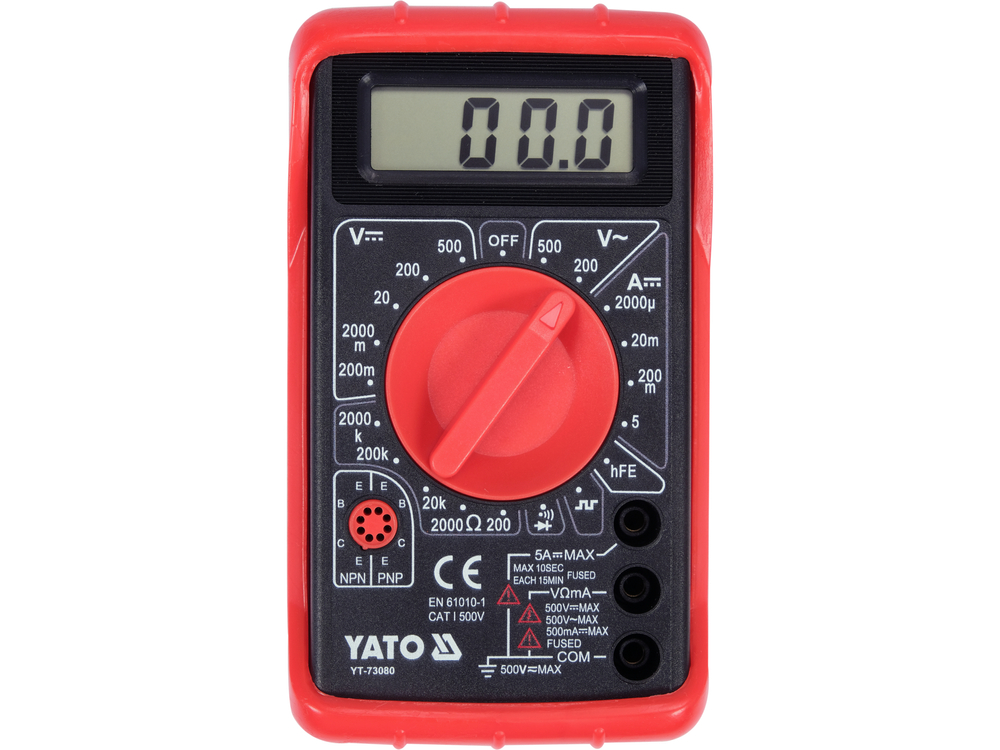

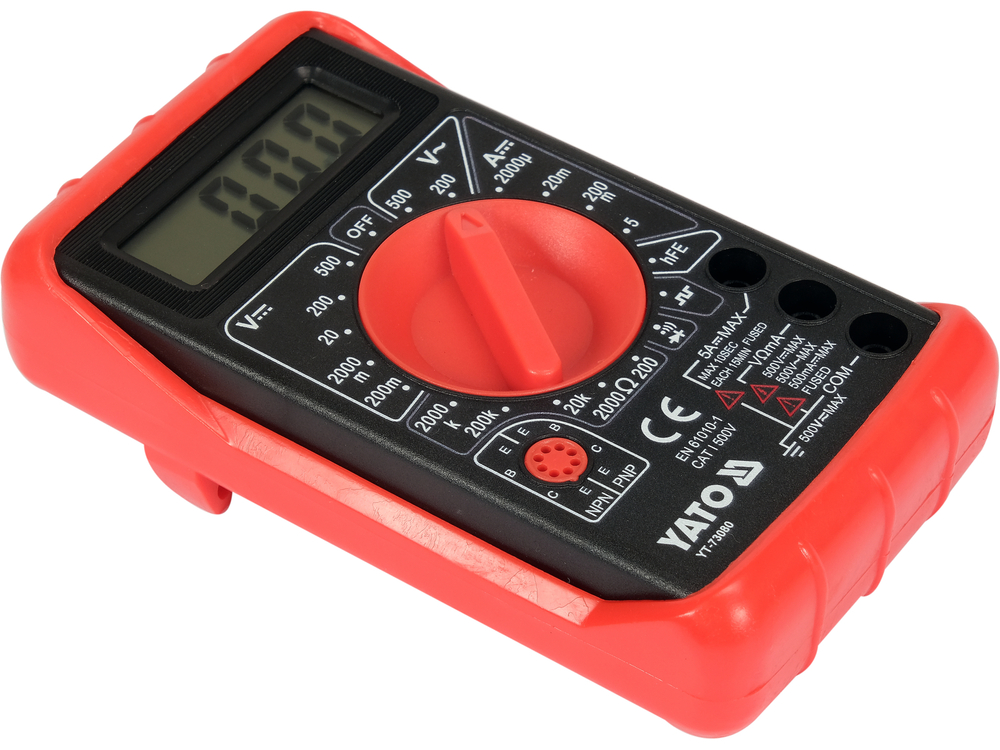

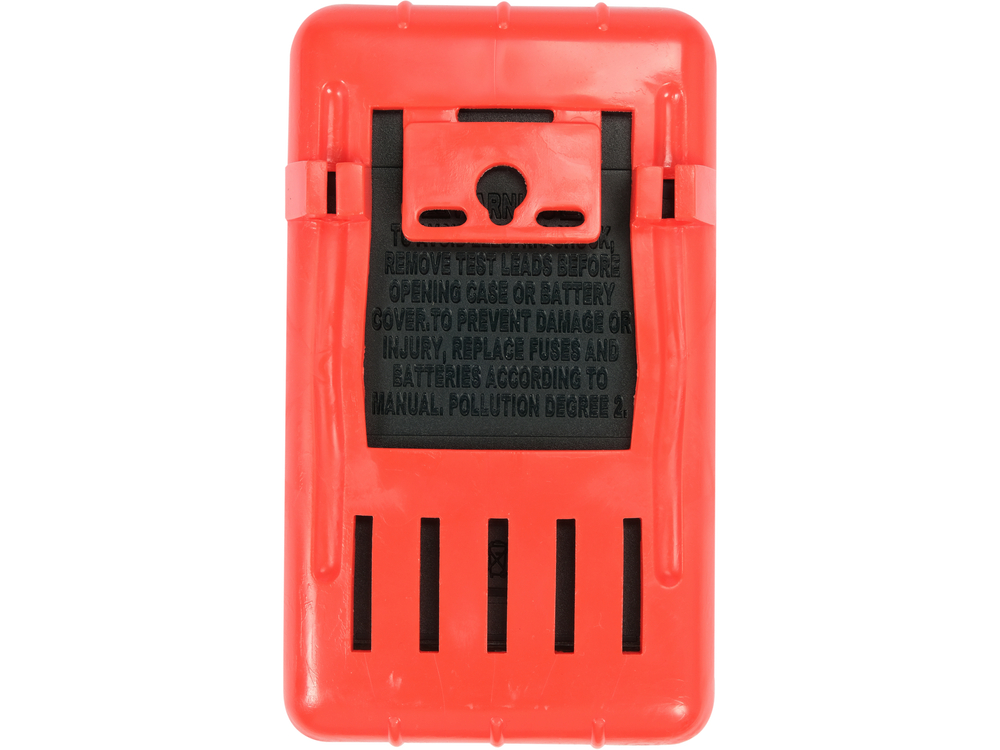

• pouzdro z ABS + tzv. pouzdro, tj. gumový kryt chránící měřič před mechanickým poškozením
• indikátor slabé baterie
• napájení: 9 V baterie (6F22)

Pozor!

V případě měření neznámých hodnot měřidlem s ruční změnou rozsahu pomocí knoflíku je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje.
