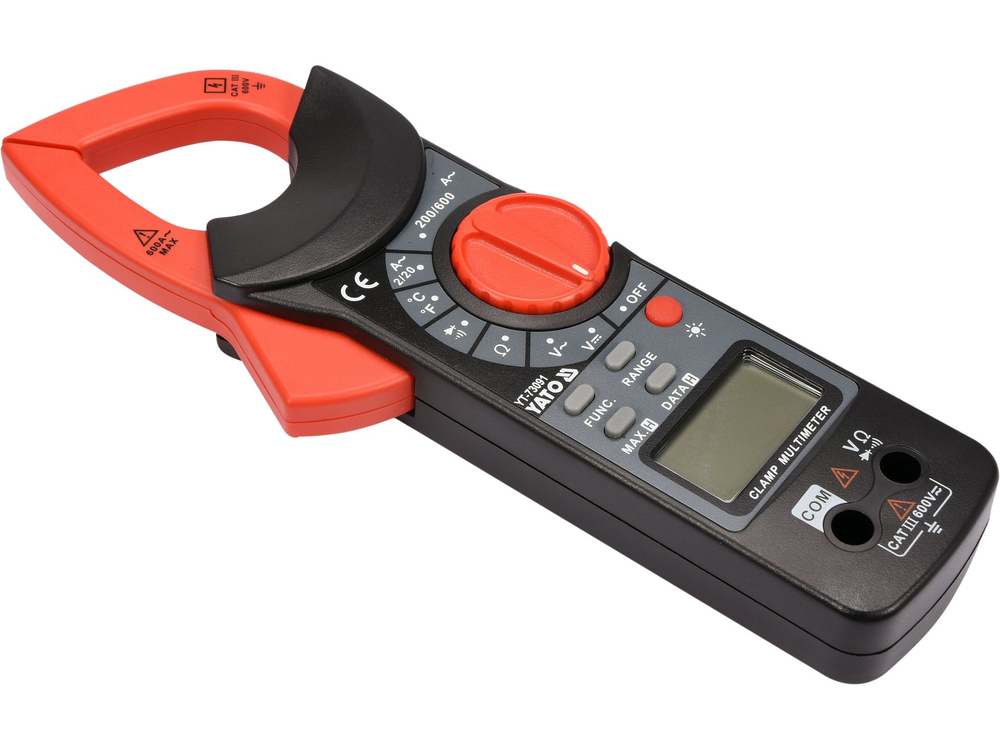

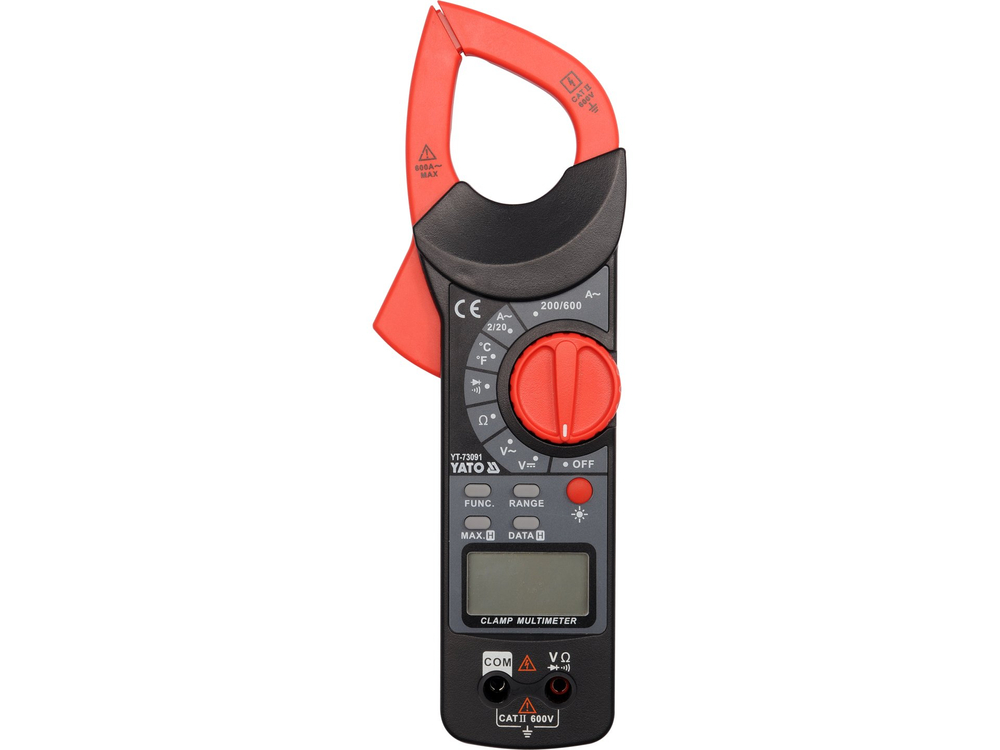

Univerzální klešťový přístroj YT-73091 s automatickým rozsahem pro většinu indikací umožňuje provádět základní elektrická měření. Měřič je vybaven měřicími kleštěmi, které umožňují měření střídavého proudu v jednom vodiči indukční metodou. Měření probíhá bez rozpojení obvodu nebo odpojení od zdroje napájení a umožňuje měřit mnohem větší proud než u běžných elektroměrů.

Základní měření:

• Měření střídavého napětí: 0-600 V
• Měření stejnosměrného napětí: 0-600 V
• měření střídavého proudu: STŘÍDAVÝ PROUD 0-600 A
• měření odporu: 0-20 MΩ
• test diod:_IF 1mA,_UR 1,48 V
• test spojitosti obvodu: 0-120 Ω

Další měření:

• Měření teploty: -20 až 1000 °C

Přesnost měření:

Příklad určení přesnosti pro měření střídavého proudu. Výpočet pro výsledek měření: 30 A

• Přesnost měření měřicího přístroje YT-73091 pro tento rozsah je : ±(2,5 % + 5), rozlišení 0,1 A
• Výpočet vzorce chyby měření: (výsledek měření x 2,5 %) + 5 x rozlišení
• výpočet: (30 x 2,5 %) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A

Výsledek včetně chyby měření pro indikaci 30 A = 30 ± 1,25 A*.

• Výsledek včetně chyby měření pro indikaci střídavého napětí: 235 V = 235 ± 8,525 V*
• výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: : 12 V = 12 ± 0,106 V

Tabulku s rozlišením a přesností pro dané měření naleznete v návodu k použití.

*Měřicí přístroj YT-73091 nemá funkci měření skutečné efektivní hodnoty, proto je výše uvedený výsledek skutečnou efektivní hodnotou střídavého napětí a proudu pouze pro správný sinusový průběh.

Vestavěné funkce:

• AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot měřidlem s ručním nastavením rozsahu pomocí knoflíku je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje. Naproti tomu u multimetru s funkcí AUTO stačí provést jedno měření a měřicí přístroj automaticky najde optimální rozsah. Měřicí přístroj se standardně spouští v režimu AUTO
• RANGE - ruční změna rozsahu měření. Užitečná funkce při kontrole mnoha stejných součástek o známé hodnotě, např. série rezistorů. Ruční nastavení rozsahu výrazně zkrátí dobu takového měření
• FUNC. - změna režimu měření, např. z měření teploty z °C na °F, přepnutí z testu diod na test spojitosti obvodu.
• DATA HOLD - uchování aktuálně naměřené hodnoty na displeji
• MAX HOLD - zachování maximální naměřené hodnoty na displeji

Další informace:

• LCD displej, maximální zobrazený výsledek: 1999
• podsvícení displeje
• zvukový signál při zkoušce spojitosti obvodu pro odpor pod 50 Ω
• možnost samostatného zapnutí testů diod a spojitosti
• svorky otevřené až do 37 mm a umožňující měření jednoho vodiče o maximálním průměru 37 mm

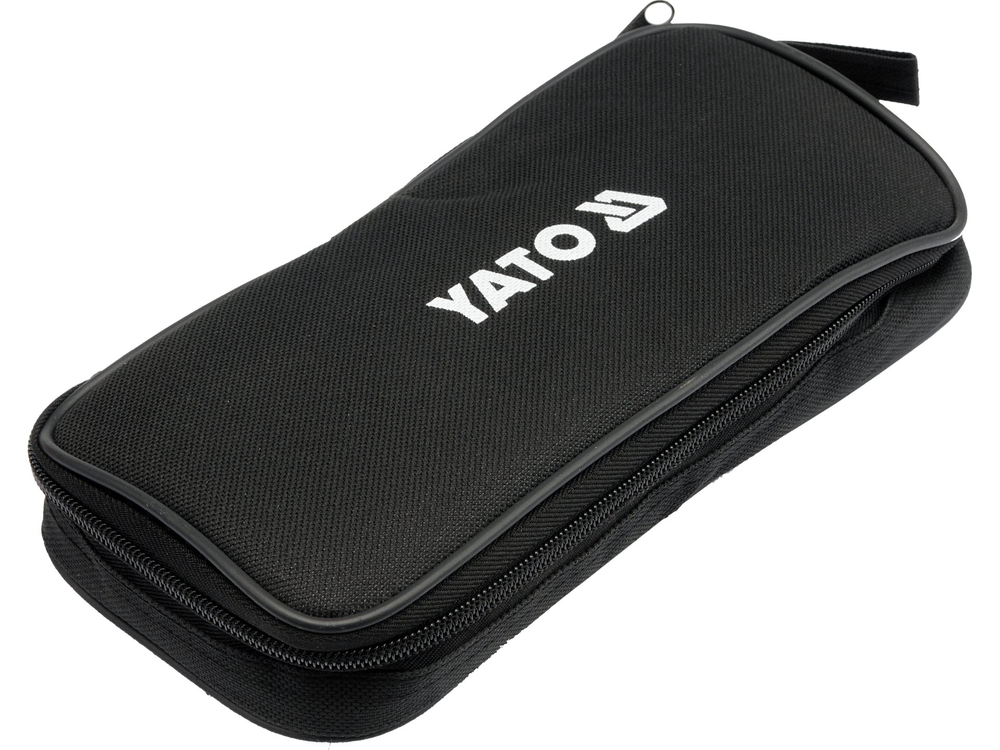

• měřicí sondy a pouzdro jsou součástí dodávky
• konstrukce s ochranou proti přetížení
• automatické vypnutí měřicího přístroje
• indikátor slabé baterie
• napájení: dvě baterie 1,5 V (AAA)

Pozor!

Měření proudu klešťovými měřiči se provádí pouze na jednom vodiči, jednom vodiči. Připevnění kleští na vícežilový kabel bez izolace jediného vodiče ukáže nesprávný výsledek nebo nulový průtok proudu.
