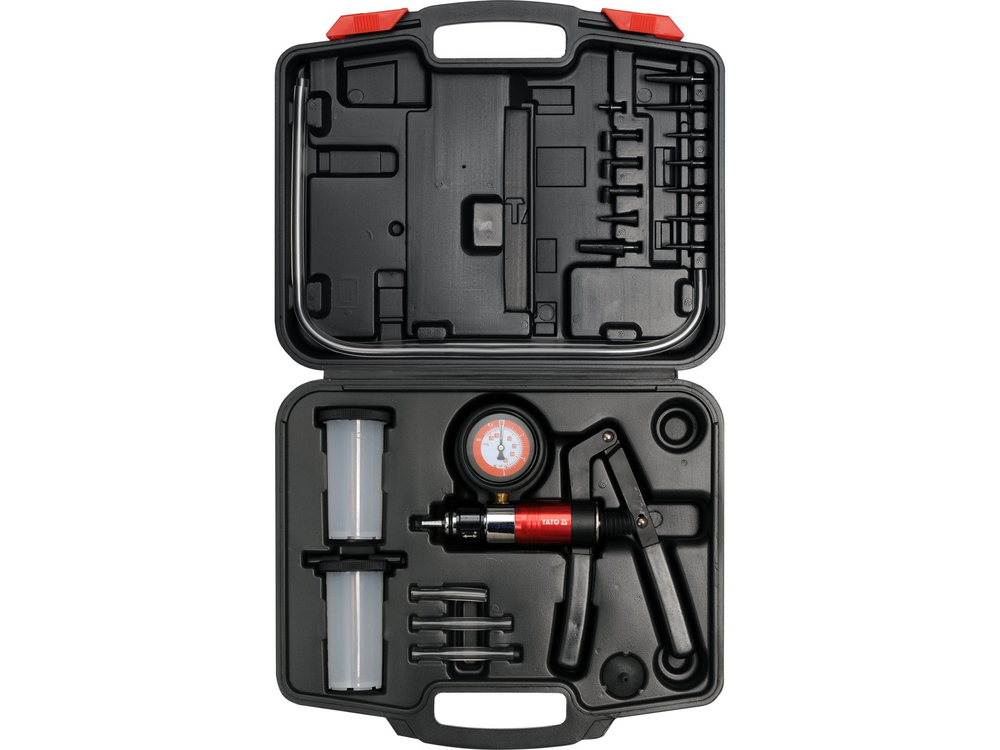

YT-0674
VAKUOVÉ ČERPADLO PRO BRZDOVÝ SYSTÉM, VAKUOMETR
Značka
Subjekt odpovědný za tento výrobek v EU
TOYA S.A.Přečtěte si více
Adresa:
Sołtysowicka 13-15Poštovní směrovací číslo: 51-168Město: WrocławStát: PolskaE-mailová adresa: info@yato.pl
Série
Rozsah měření
-1 ~ 3 bar
Počet kusů v sadě
22
Aplikace
pro diagnostiku systémů v automobilech a technologiích, jejichž provoz je založen na tlaku nebo podtlaku: počítačová řídicí zařízení motoru,
Aplikace pokračovala.
ovládací zařízení zapalování (podtlakový předstih, retardér SDV, RCV), brzdový systém (klasické brzdy, brzdy ABS, vzduchové brzdy, brzdové vedení),
Aplikace pokračovala. 2
další systémy (klimatizace, tempomat, palivová nádrž a instalace paliva, podtlakový systém zavírání dveří)
Symbol
YT-0674

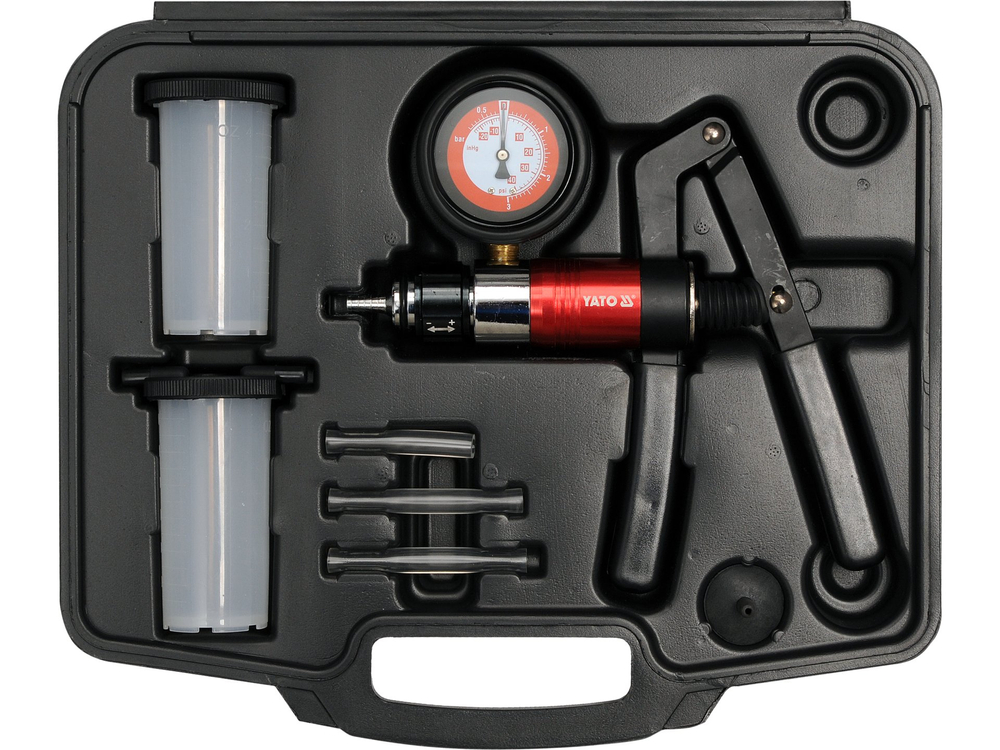

Vývěva je multifunkční zařízení pro diagnostiku systémů v automobilech a technologiích, jejichž provoz je založen na tlaku nebo podtlaku. Dodává se s příslušenstvím pro použití téměř v každém motoru nebo systému.
Vývěva YT-0674 je vybavena přepínačem, který v závislosti na poloze umožňuje generovat podtlak nebo tlak.
Posunutím přepínače směrem k výstupu vývěvy se při čerpání vytvoří podtlak. Přesunutím přepínače směrem k rukojeti se při čerpání vytvoří tlak.
Rozsah měření: -1 až 3 bary
Pomocí vývěvy lze diagnostikovat mimo jiné tyto systémy a soustavy: Počítačová řídicí zařízení motoru: - Snímač barometrického tlaku (BARO) - Systém PCV - Systém recirkulace výfukových plynů (EGR) - Snímače tlaku v hrubé oblasti (MAP) Řídicí zařízení zapalování: - Podtlak předstihu zapalování - Zpožďovací ventil: Ventil systému EGR je příkladem vakuově ovládaného ventilu: - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR - ventil systému EGR. Při absenci podtlaku je ventil uzavřen a výfukové plyny z něj neunikají. Pokud se na ventil přivede podtlak, otevře se a umožní recirkulaci výfukových plynů. Diagnostika snímače tlaku tlusté vrstvy (MAP) - Sestavte systém čerpadla a nádržky jako při odvzdušňování brzdových třmenů a poté jej připojte k podtlakové přípojce snímače. - Stiskněte páčku čerpadla, dokud ukazatel neukazuje -0,5 baru. Dokončete čerpání a sledujte ukazatel, měl by být v klidu. Pokud se ukazatel pohybuje, znamená to, že je vadný snímač MAP. - Během provozu vysílá snímač MAP zpětné signály do řídicího počítače. Signál má frekvenci mezi 85 Hz a 160 Hz v závislosti na úrovni podtlaku. K měření frekvence je zapotřebí měřič frekvence, který připojte podle návodu k použití snímače a měřiče. Odvzdušnění brzdových třmenů - Ujistěte se, že je expanzní nádobka brzdového systému naplněna kapalinou na jmenovitý objem. - Odvzdušnění provádějte v následujícím pořadí: - hlavní válec, pokud je vybaven odvzdušňovacím ventilem - brzdové třmeny v pořadí od nejbližšího k hlavnímu válci po nejvzdálenější - Připojte krátkou ohebnou hadici k přípojce umístěné na spodní straně krytu nádržky hlavního válce. - Uzavřete nádržku čerpadla krytem. - Připojte dlouhé hadice k přípojkám na krytu. Připojte konec jedné z dlouhých hadic k čerpadlu a druhý k odvzdušňovacímu ventilu (třmenu) brzdového třmenu. V případě potřeby použijte adaptér. - Stiskněte páčku čerpadla 10 až 15krát, aby se v nádržce čerpadla vytvořil podtlak. - Uvolněte odvzdušňovací ventil o 1/4 - 1/2 otáčky tak, aby se nádržka čerpadla naplnila kapalinou do výšky asi 5 cm. Utáhněte odvzdušňovací ventil. - Odpojte vedení čerpadla od odvzdušňovacího ventilu, postup odvzdušnění svorky je nyní dokončen. - Před opakováním postupu odvzdušnění dalšího třmenu vyprázdněte nádržku čerpadla s brzdovou kapalinou a doplňte hladinu brzdové kapaliny v brzdovém systému na jmenovitou úroveň.
Upozornění k použití:
Pozor! Při práci používejte osobní ochranné prostředky.Ke stažení
