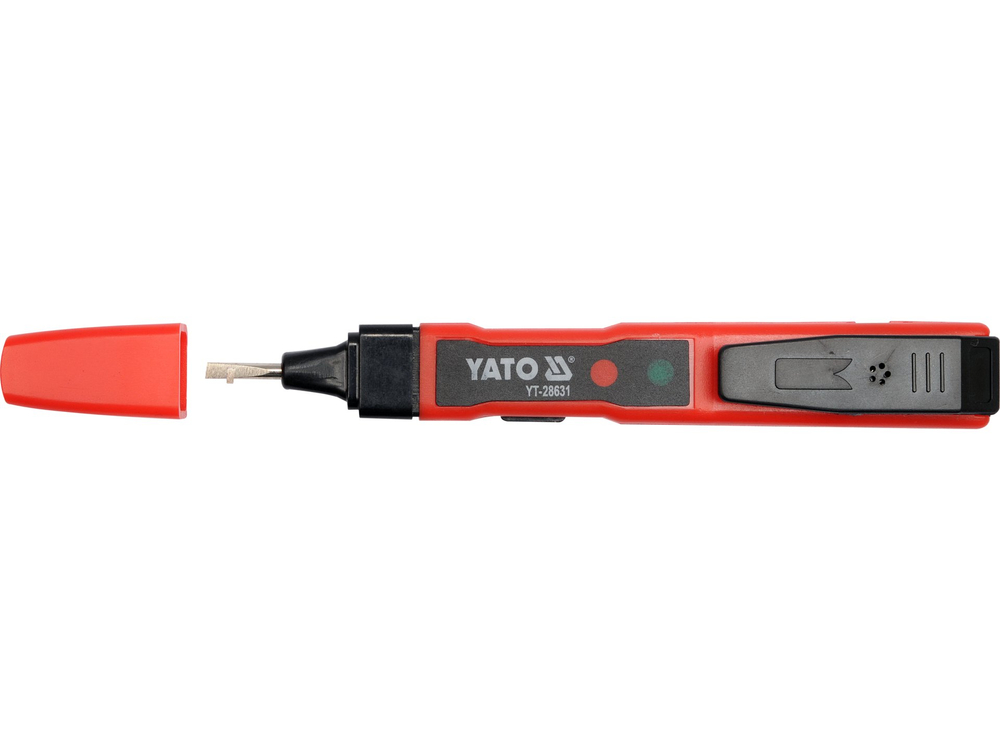

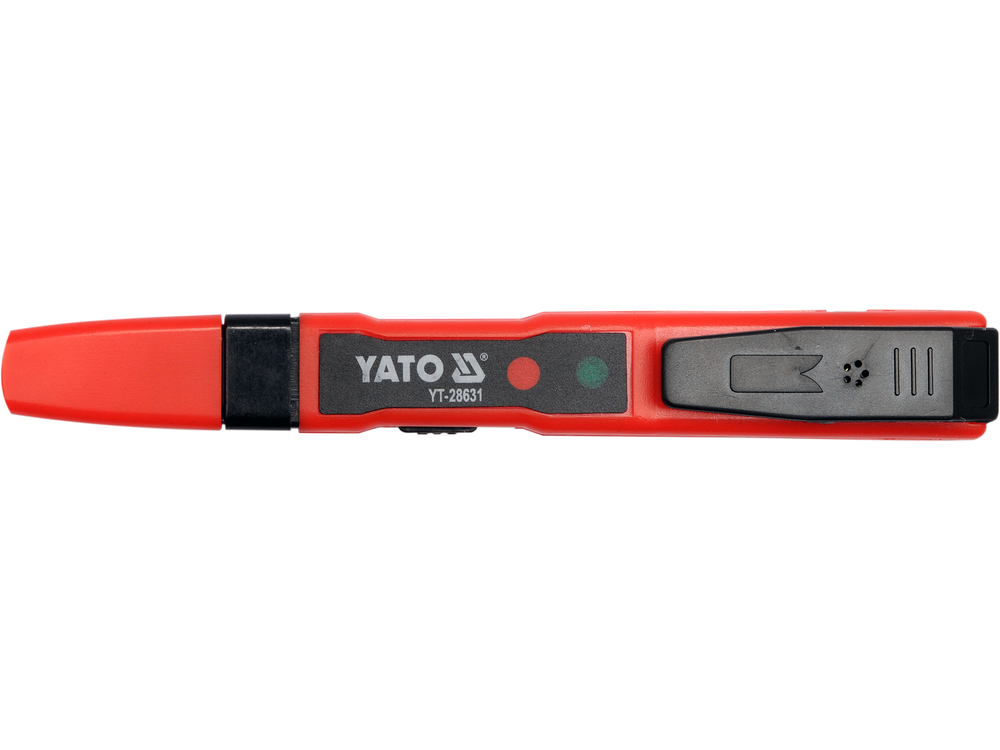

Zkoušečka napětí YT-28631 je univerzální zkoušečka, která může fungovat mimo jiné jako klasická zkoušečka a také jako bezdrátový indikátor napětí. Umožňuje zjistit přítomnost elektrického napětí, detekovat střídavé napětí např. pod omítkou, stejně jako provést test spojitosti vodičů a zkontrolovat stav baterií nebo akumulátorů. Přítomnost napětí je indikována rozsvícením jedné z LED diod umístěných v krytu zkoušečky.

Funkce zkoušečky:

• detekce střídavého napětí kontaktní metodou: 70 - 250 V
• detekce střídavého napětí indukční metodou: 70 - 1000 V
• kontrola baterie kontaktní metodou: 1,5 - 9 V
• zkouška spojitosti kabelu kontaktní metodou: 0 - 100 MΩ

Technické údaje: - Váha: 1,5 mm:

• Celková délka: 140 mm
• šířka čepele: 140 mm 3,0 mm
• zvuková a vizuální signalizace (LED)
• nastavení citlivosti zkoušečky pro indukční metodu: [H]igh - [L]ow (vysoká - nízká)
• napájení: 2x1,5 V; LR44

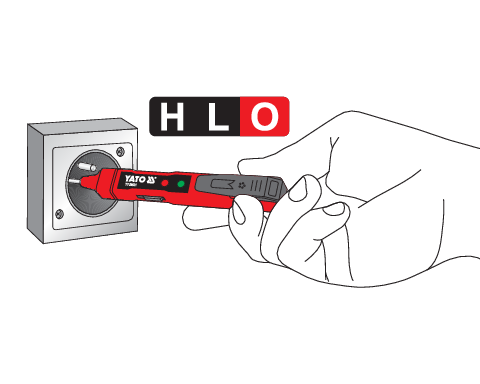

Kontaktní metoda:

Umožňuje detekci napětí, kontrolu baterie a test spojitosti. Chcete-li zkontrolovat přítomnost fáze v zásuvce, nastavte zkoušečku do polohy [O] a poté zasuňte hrot zkoušečky do otvoru v zásuvce. Rozsvícení červené LED indikuje přítomnost fáze. Při této metodě se nedoporučuje dotýkat se kontaktu umístěného na boku rukojeti. Dotyk kontaktu nepředstavuje riziko úrazu elektrickým proudem, ale zvyšuje citlivost zkoušečky a může zfalšovat indikaci.

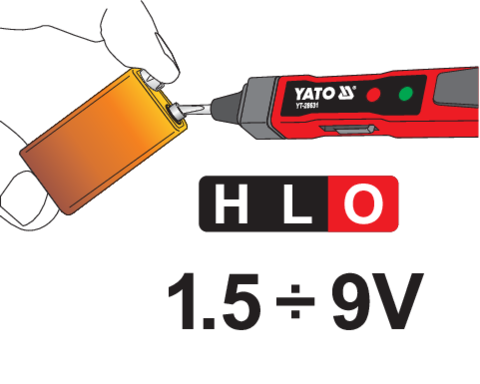

Kontrola stavu baterie:

Zkoušečku nastavte do polohy [O]. Poté se dotkněte kontaktu na boku rukojeti, přiložte čepel testeru k pólu baterie označenému "+" a druhou rukou se dotkněte pólu baterie označeného "-". Když se rozsvítí kontrolka LED, znamená to, že v baterii je stále napětí. Tester je schopen zkontrolovat stav baterií nebo akumulátorů určených k napájení různých elektrických zařízení s napětím od 1,5 V do 9 V. Tato metoda se nesmí používat ke kontrole baterií nebo akumulátorů s vyšším jmenovitým napětím. Nezkoušejte baterie nebo akumulátory připojené k elektrickému obvodu.

Kontrola spojitosti vodičů:

Zkoušečku nastavte do polohy [O] nebo [L]. Poté přiložte čepel zkoušečky na jeden odizolovaný konec vodiče a druhou rukou uchopte druhý odizolovaný konec vodiče. Při nastavení do polohy [O] bude spojitost vodiče indikována červenou LED diodou. Při nastavení do polohy [L] se rozsvítí zelená LED dioda a zazní zvukový signál. Je zakázáno kontrolovat touto metodou spojitost vodičů pod napětím nebo vodičů v elektrickém obvodu.

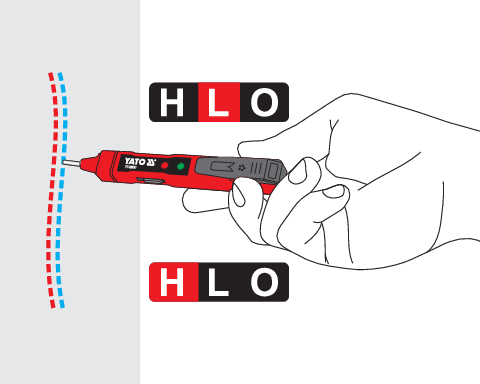

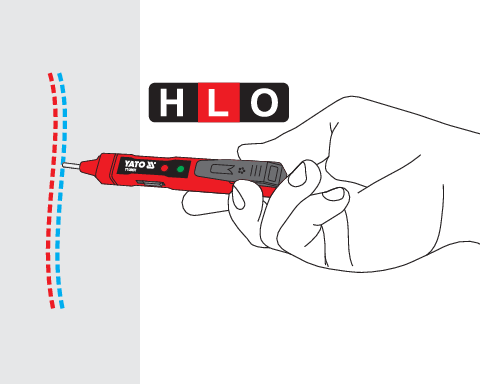

Indukční metoda:

Umožňuje bezkontaktní detekci střídavého napětí, a to i pod omítkou. Chcete-li například zkontrolovat přítomnost napětí v izolovaném kabelu, nastavte zkoušečku do polohy [L]. Poté držením nože přiblížíte kovový kontakt z horní části rukojeti k izolovanému vodiči. Rozsvítí se zelená kontrolka LED a ozve se zvukový signál, který signalizuje přítomnost napětí v testovaném vodiči. Citlivost metody můžete zvýšit přepnutím tlačítka z polohy [L] do polohy [H]. Tato metoda také umožňuje "bezkontaktní" detekci přerušení elektrického kabelu pod napětím. V místě přerušení přestane zkoušečka signalizovat přítomnost napětí. Zkoušečku je také možné obrátit a hledat napětí pomocí špičky hlavní plachty. Při hledání vodičů pod omítkou je však třeba dbát na to, aby nedošlo k poškrábání zdi.
