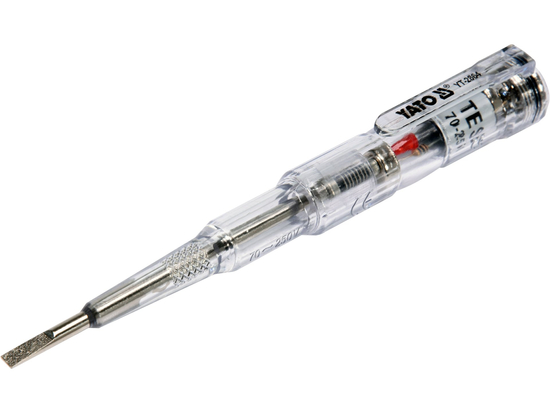

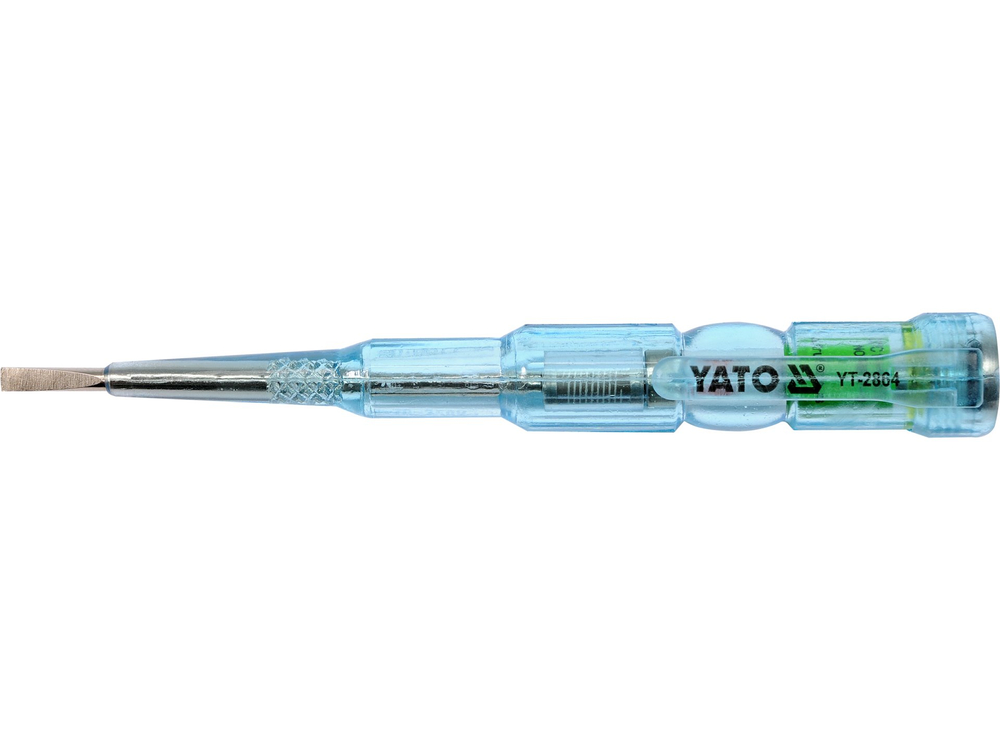

Zkoušečka napětí YT-2864 umožňuje detekovat střídavé napětí, např. v domácí zásuvce nebo na koncích vodičů, pomocí dvou metod: kontaktní a indukční. Zkoušečka rovněž umožňuje provádět test spojitosti kabelů a kontrolovat stav baterií nebo akumulátorů. Přítomnost napětí je indikována rozsvícením LED diody umístěné uvnitř rukojeti.

Funkce zkoušečky:

• Rozsah detekce střídavého napětí kontaktní metodou: 70 - 250 V
• Rozsah detekce střídavého napětí indukční metodou: 70 - 600 V
• kontrola baterie kontaktní metodou: 1,5 - 9 V
• kontrola spojitosti kabelu kontaktní metodou: 0 - 50 MΩ

Technické údaje

• celková délka: 140 mm
• šířka čepele: 140 mm 3,5 mm
• napájení: 2x1,5 V; LR41

Způsob kontaktu:

Přiložte čepel k obvodu pod napětím. Rozsvícení LED indikuje průtok elektřiny touto součástkou. Při této metodě se nedoporučuje dotýkat se kontaktu umístěného v horní části rukojeti. Dotyk kontaktu nepředstavuje riziko úrazu elektrickým proudem, ale zvyšuje citlivost zkoušečky a může zfalšovat údaj.

Indukční metoda:

Tato metoda umožňuje detekci střídavého napětí v izolovaném vodiči. Za tímto účelem uchopte zkoušečku za izolovanou část čepele a přibližte kontakt v horní části rukojeti k izolovanému vodiči. Když se rozsvítí LED dioda, znamená to, že testovaný vodič je pod napětím. Citlivost metody lze zvýšit uchopením zkoušečky za neizolovanou část čepele. Tato metoda rovněž umožňuje "bezkontaktní" detekci přerušení elektrického kabelu pod napětím. V místě přerušení přestane zkoušečka signalizovat přítomnost napětí.

Kontrola stavu baterie:

Zkoušečka umožňuje kontrolovat stav baterií nebo akumulátorů určených k napájení různých elektrických zařízení s napětím od 1,5 V do 9 V. Přiložte čepel testeru k pólu baterie označenému "+", dotkněte se kontaktu v horní části rukojeti a poté se dotkněte pólu baterie označeného "-". Když se rozsvítí kontrolka LED, znamená to, že je baterie nebo akumulátor nabitý. Tuto metodu nepoužívejte k testování baterií nebo akumulátorů s vyšším jmenovitým napětím. Netestujte baterie nebo akumulátory připojené k elektrickému obvodu.

Kontrola spojitosti kabelu:

Kontinuitu kabelu zkontrolujete tak, že přiložíte čepel k jednomu konci kabelu a poté přidržíte kontakt v horní části rukojeti a uchopíte druhý konec kabelu. Rozsvícení LED indikuje spojitost testovaného vodiče. Touto metodou je zakázáno kontrolovat spojitost vodičů pod napětím nebo vodičů v elektrickém obvodu.
