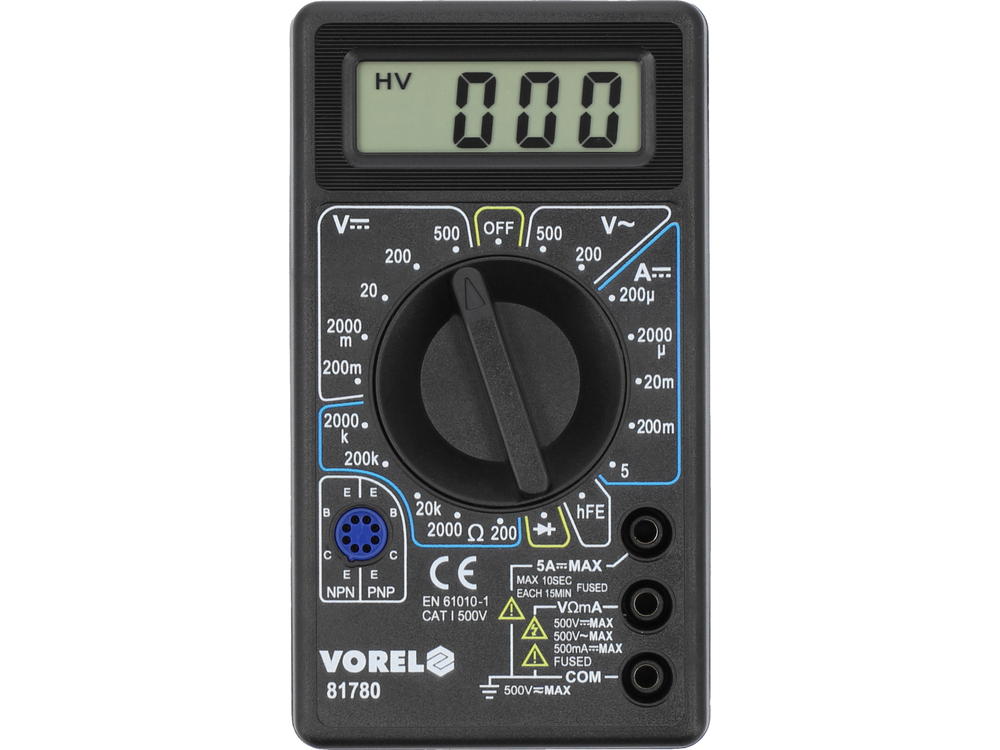

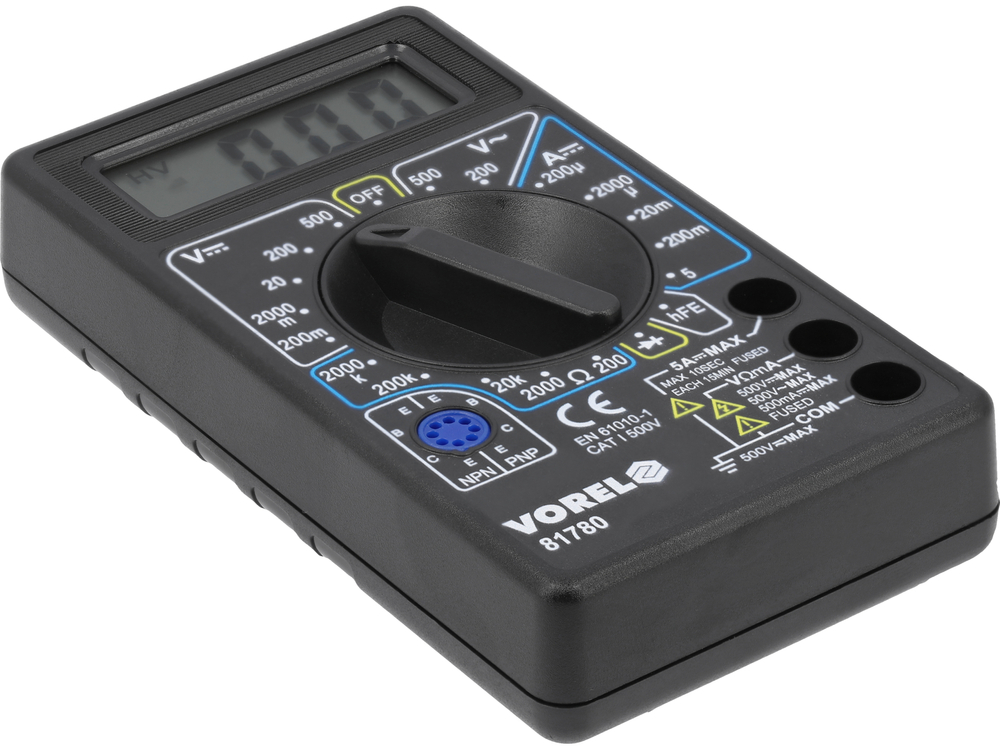

Univerzální měřicí přístroj 81780 s manuálním rozsahem pro každé měření umožňuje provádět základní elektrická měření.

Základní měření:

• Měření střídavého napětí: 0-500 V
• Měření stejnosměrného napětí: 0-500 V
• Měření stejnosměrného proudu: STEJNOSMĚRNÝ PROUD: 0-5 A
• měření odporu: 0-2 MΩ
• test diod:_IF 1 mA,_UR 1,5 V

Další měření:

• test tranzistoru: 0-1000, vestavěná měřicí zásuvka

Přesnost měření:

Příklad určení přesnosti pro měření střídavého napětí. Výpočet výsledku měření: 235 V

• Přesnost měření měřicího přístroje 81780 pro tento rozsah je: Rozlišení: ±(1,2 % + 10), rozlišení 1 V
• Výpočet vzorce chyby měření: (výsledek měření x 2 %) + 10 x rozlišení
• výpočet: (235 x 1,2 %) + 10 x 1 = 2,82 + 10 = 12,82 V.

Výsledek včetně chyby měření pro indikaci 235 V = 235 ± 12,82 V*.

• Výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,08 V

Tabulku s rozlišením a přesností měření naleznete v návodu k obsluze.

*Měřicí přístroj 81780 nemá funkci měření skutečné efektivní hodnoty, proto je výše uvedený výsledek věcně správný pouze pro platnou sinusovku.

Další informace:

• LCD displej, maximální zobrazený výsledek: 1999

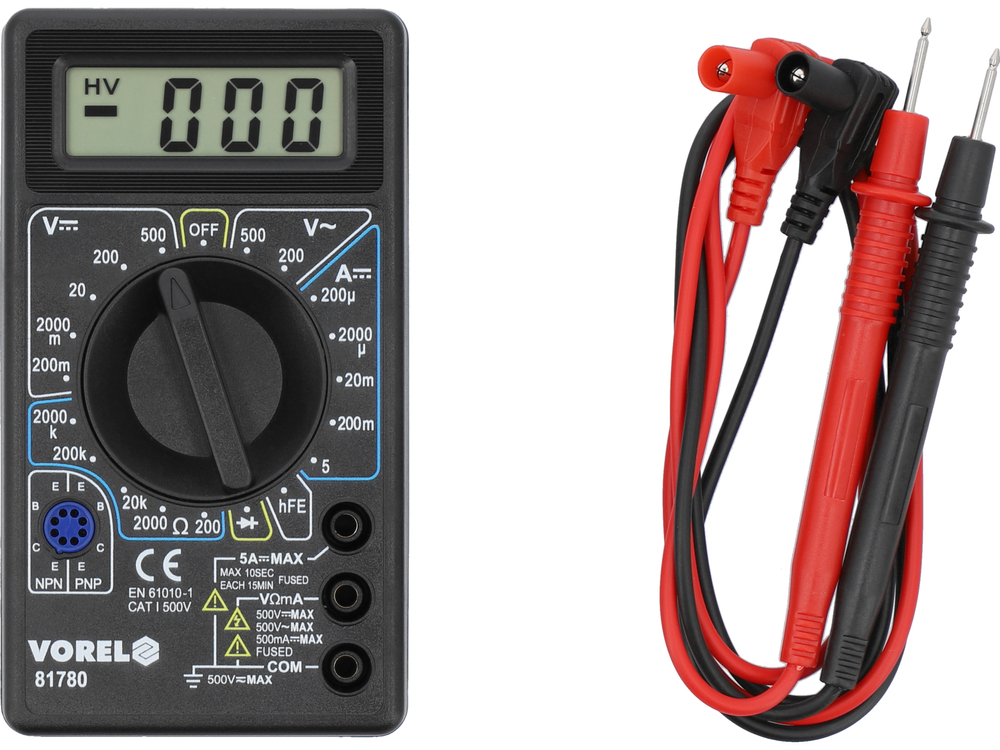

• měřicí sondy jsou součástí dodávky
• konstrukce s ochranou proti přetížení

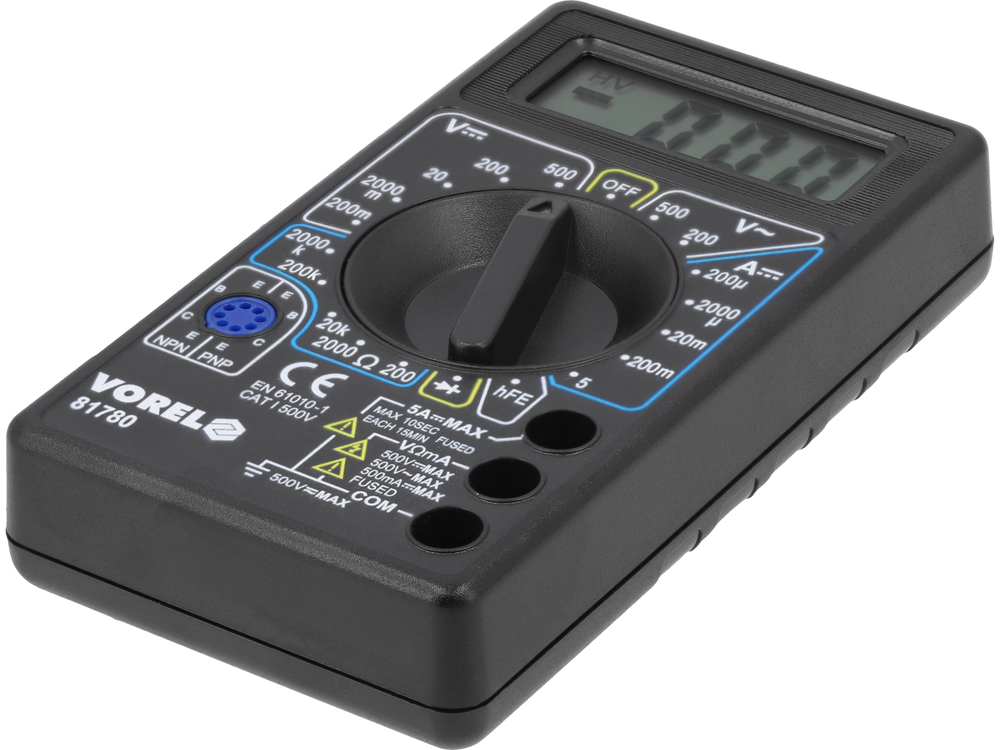

• plastové pouzdro
• indikátor slabé baterie
• napájení: 9 V baterie (6F22)

Pozor!

Při měření neznámých hodnot pomocí měřicího přístroje s ruční změnou rozsahu pomocí voliče provádějte měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje.
