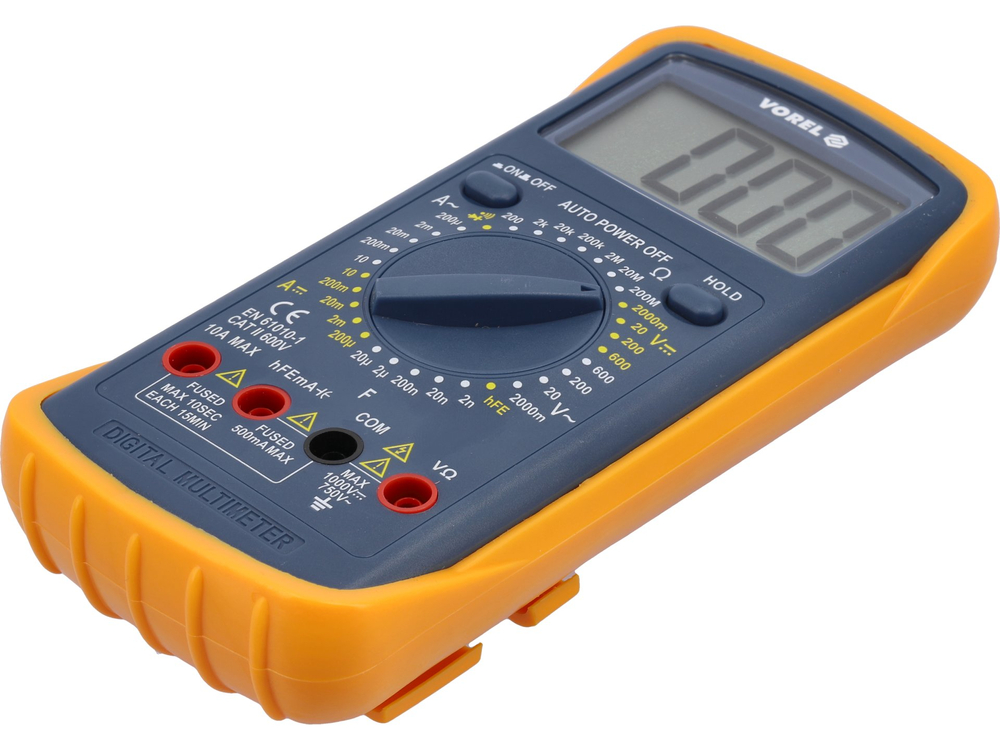

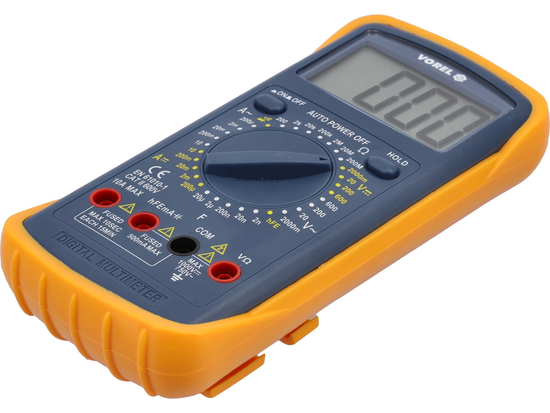

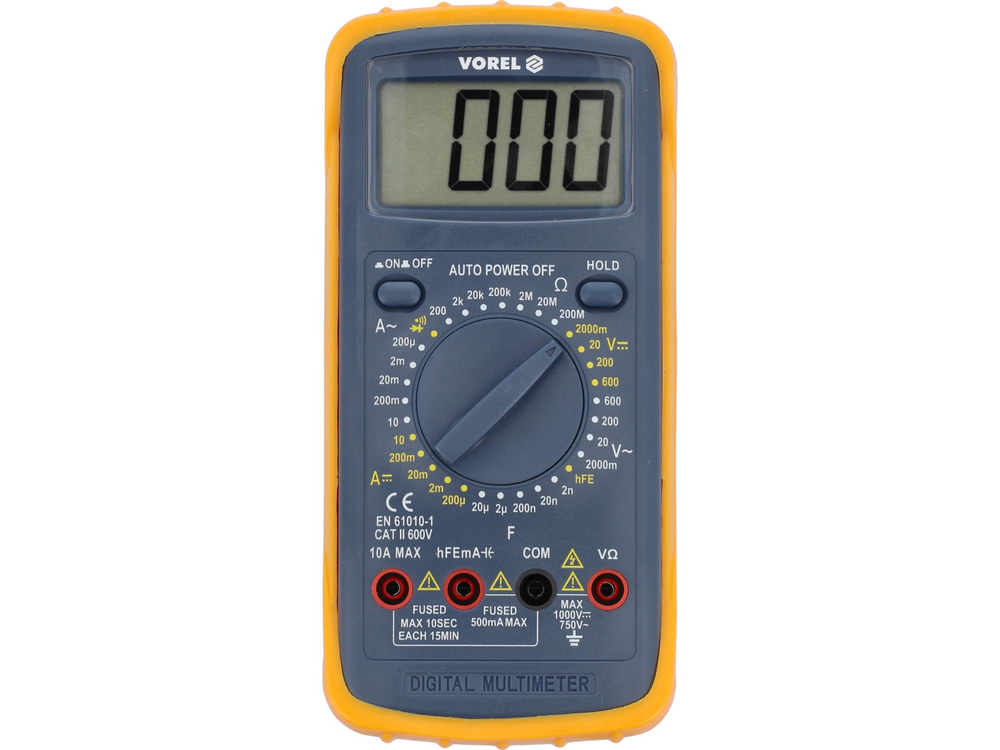

Univerzální měřicí přístroj 81783 s manuálním rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Dodatečnou ochranu proti mechanickému poškození zajišťuje tzv. pouzdro - tj. pryžový kryt natažený přes pouzdro přístroje.

Základní měření:

• Měření střídavého napětí: 0-600 V
• Měření stejnosměrného napětí: 0-600 V
• měření střídavého proudu: STŘÍDAVÝ PROUD 0-10 A
• měření stejnosměrného proudu: STEJNOSMĚRNÝ PROUD 0-10 A
• měření odporu: 0-200 MΩ
• test diod:_IF 1 mA,_UR 2,8 V
• test spojitosti obvodu: 0-30 Ω

Další měření:

• měření kondenzátoru: 0-20 μF
• test hFe tranzistoru: 0-1000, vestavěná měřicí zásuvka

Přesnost měření:

Příklad určení přesnosti pro měření střídavého napětí. Výpočet výsledku měření: 235 V

• Přesnost měření měřicího přístroje 81783 pro tento rozsah je: Rozlišení: ±(1,2 % + 5), rozlišení 1 V
• Výpočet vzorce chyby měření: (výsledek měření x 1,2 %) + 5 x rozlišení
• výpočet: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Výsledek včetně chyby měření pro indikaci 235 V = 235 ± 7,82 V*.

• Výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,08
• výsledek včetně chyby měření pro indikaci měření střídavého proudu: 0,02 ± 0,02: 8A = 8 ± 0,26 A*.

Tabulku s rozlišením a přesností pro dané měření naleznete v návodu k obsluze.

*Měřicí přístroj 81783 nemá funkci měření skutečné efektivní hodnoty, proto je výše uvedený výsledek skutečnou efektivní hodnotou střídavého napětí pouze pro správný sinusový průběh.

Vestavěné funkce:

• DATA HOLD - uchovává aktuálně naměřenou hodnotu na displeji.

Další informace:

• LCD displej, maximální zobrazený výsledek: 1999
• zvukový signál při testu spojitosti pro odpor pod 30 Ω
• automatické přepnutí z diodového testu na test spojitosti při odporu obvodu pod 30 Ω (není možné nastavit měřič pouze na diodový test).

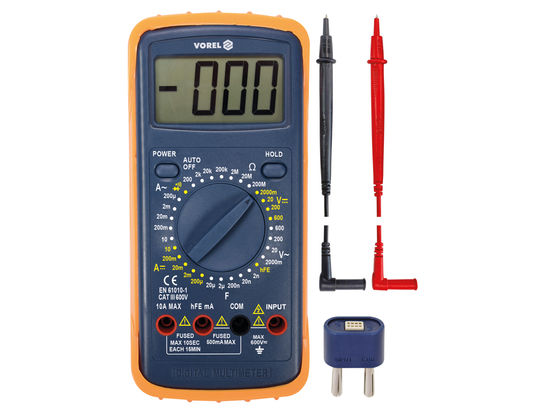

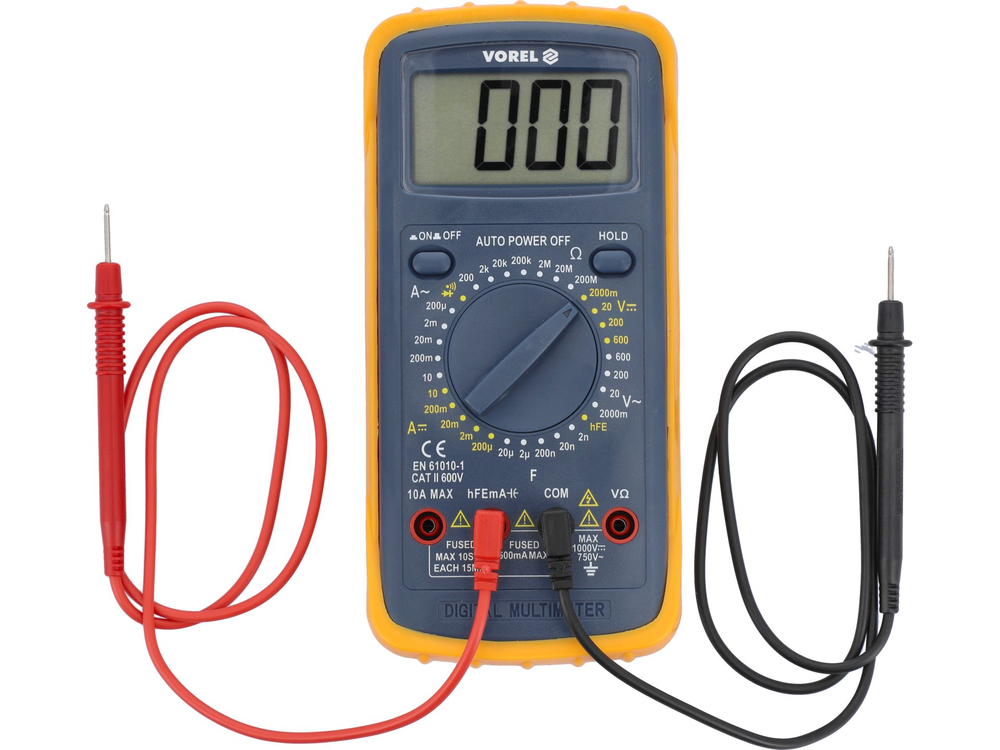

• měřicí sondy jsou součástí dodávky
• konstrukce s ochranou proti přetížení
• pouzdro z ABS + tzv. pouzdro, tj. gumový kryt chránící měřič před mechanickým poškozením
• automatické vypnutí měřiče
• indikátor slabé baterie
• napájení: 9V baterie (6F22)

Pozor!

V případě měření neznámých hodnot měřidlem s ruční změnou rozsahu pomocí knoflíku je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje.
