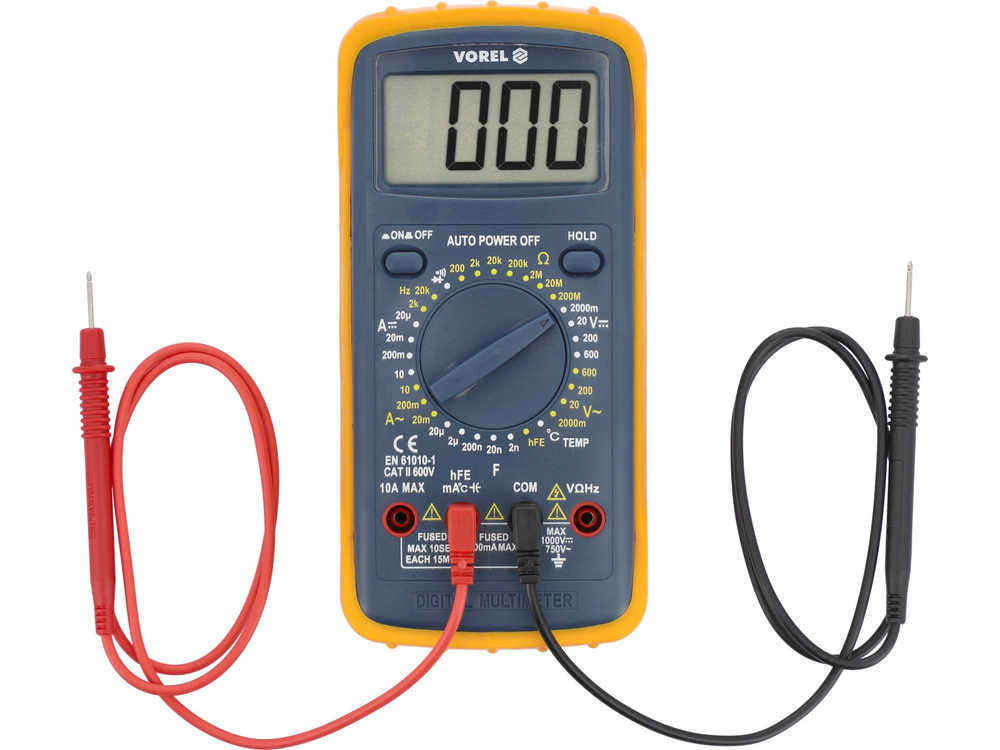

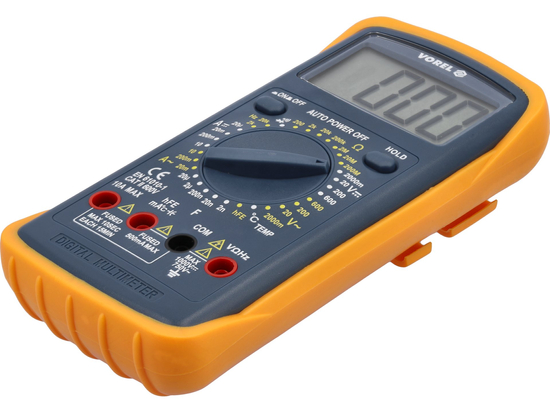

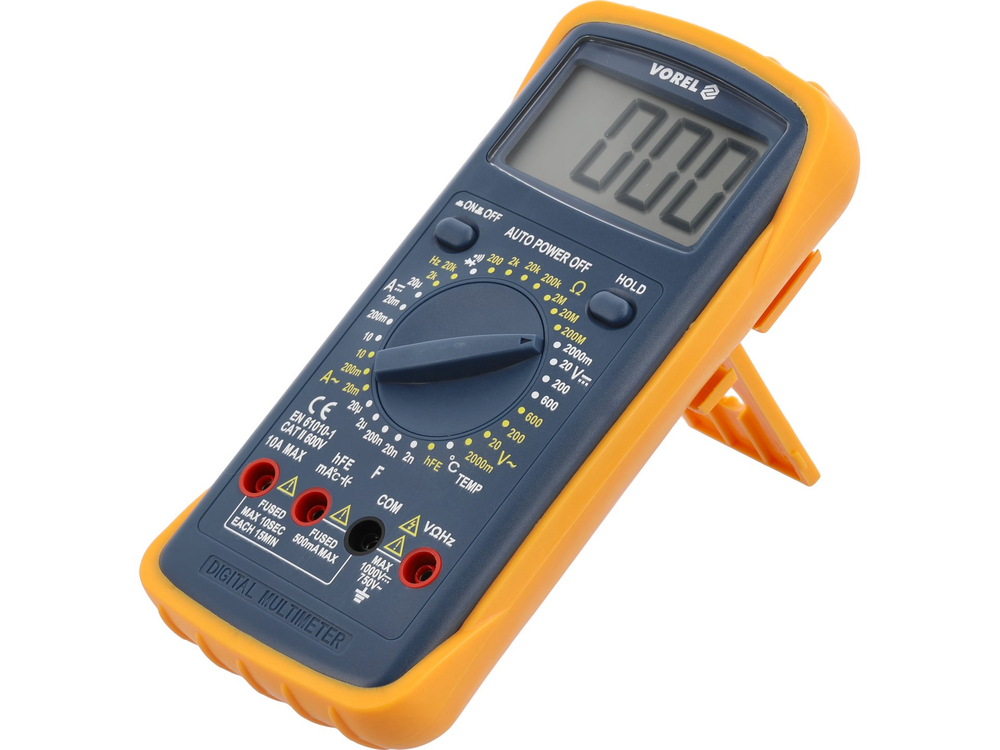

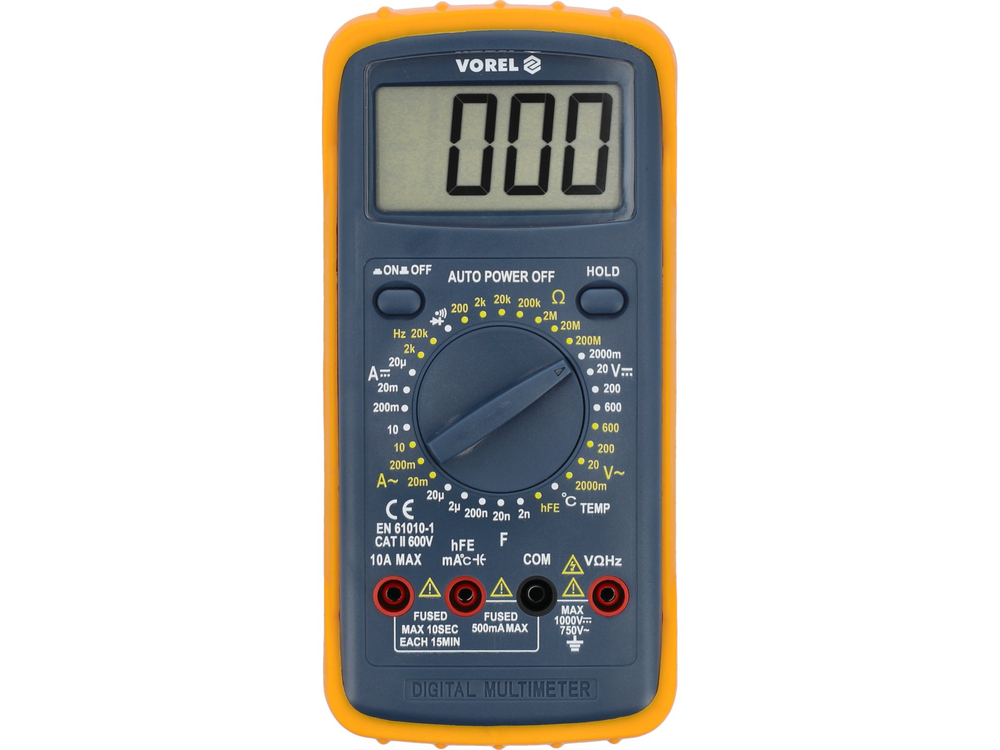

Univerzální měřicí přístroj 81784 s manuálním rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Vestavěné přídavné měřicí zásuvky usnadňují měření například kondenzátorů a tranzistorů. Dodatečnou ochranu proti mechanickému poškození zajišťuje tzv. pouzdro - tj. pryžové pouzdro přetažené přes pouzdro přístroje.

Základní měření:

• Měření střídavého napětí: 0-600 V
• Měření stejnosměrného napětí: 0-600 V
• měření střídavého proudu: STŘÍDAVÝ PROUD 0-10 A
• měření stejnosměrného proudu: STEJNOSMĚRNÝ PROUD 0-10 A
• měření odporu: 0-200 MΩ
• test diod:_IF 1 mA,_UR 2,8 V
• test spojitosti obvodu: 0-30 Ω

Další měření:

• měření kondenzátoru: 0-20 μF
• měření frekvence: 0-20 khz
• měření teploty: -40 až 400 °C
• test hFe tranzistoru: 0-1000, integrovaná měřicí zásuvka

Přesnost měření:

Příklad stanovení přesnosti pro měření střídavého napětí. Výpočet pro výsledek měření: 235 V

• Přesnost měření měřicího přístroje 81784 pro tento rozsah je: Rozlišení: ±(1,2 % + 5), rozlišení 1 V
• Výpočet vzorce chyby měření: (výsledek měření x 1,2 %) + 5 x rozlišení
• výpočet: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Výsledek včetně chyby měření pro indikaci 235 V = 235 ± 7,82 V*.

• Výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,08 V
• výsledek včetně chyby měření pro indikaci měření střídavého proudu: 0,08 %: 8 A = 8 ± 0,26 A*.

Tabulku s rozlišením a přesností pro dané měření naleznete v návodu k obsluze.

*Měřicí přístroj 81784 nemá funkci měření skutečné efektivní hodnoty, proto je výše uvedený výsledek skutečnou efektivní hodnotou střídavého napětí pouze pro správný sinusový průběh.

Další informace:

• LCD displej, maximální zobrazený výsledek: 1999
• akustický signál při testu spojitosti pro odpory pod 30 Ω
• automatické přepínání z diodového testu na test spojitosti při odporu obvodu pod 30 Ω (není možné nastavit měřič pouze na diodový test).

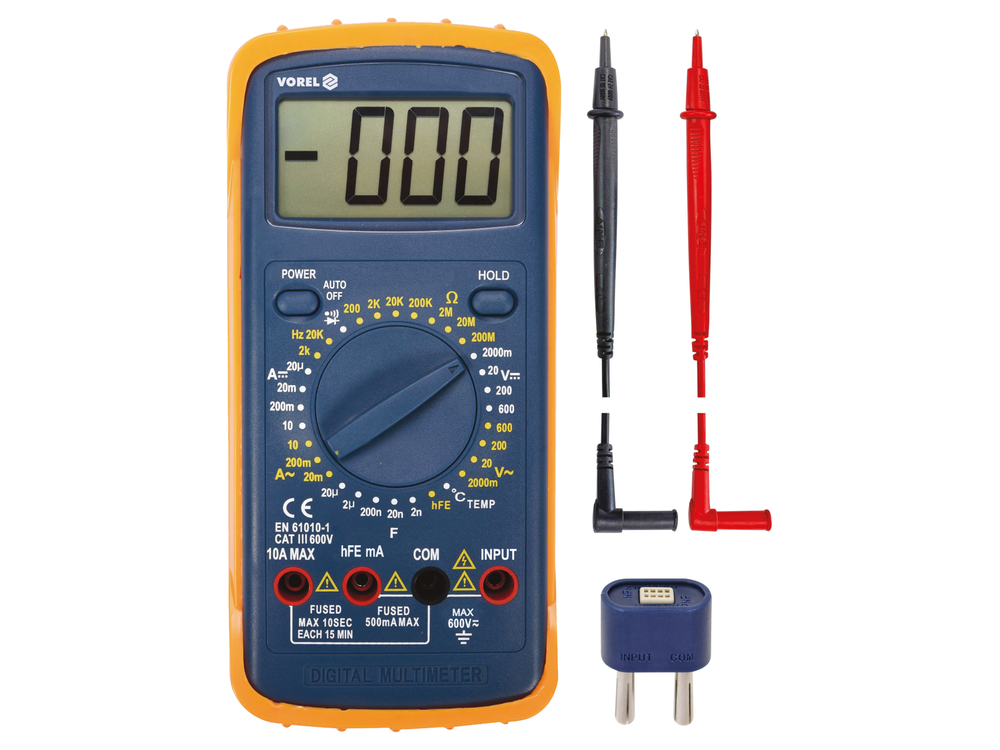

• měřicí sondy v balení, sonda pro měření teploty
• konstrukce s ochranou proti přetížení
• pouzdro z ABS plastu + tzv. pouzdro, tj. gumový kryt chránící měřič před mechanickým poškozením
• automatické vypnutí měřiče
• indikátor slabé baterie
• napájení: 9 V baterie (6F22)

Pozor!

V případě měření neznámých hodnot měřidlem s ruční změnou rozsahu pomocí voliče je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje.
