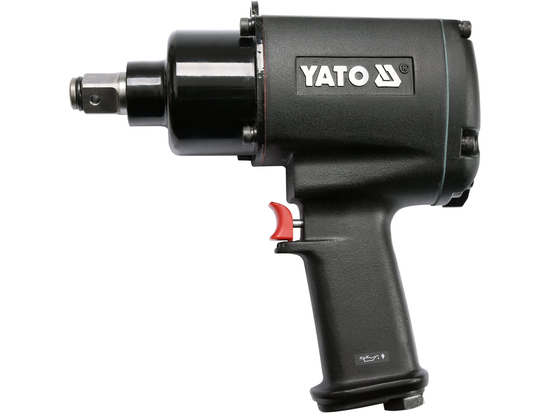

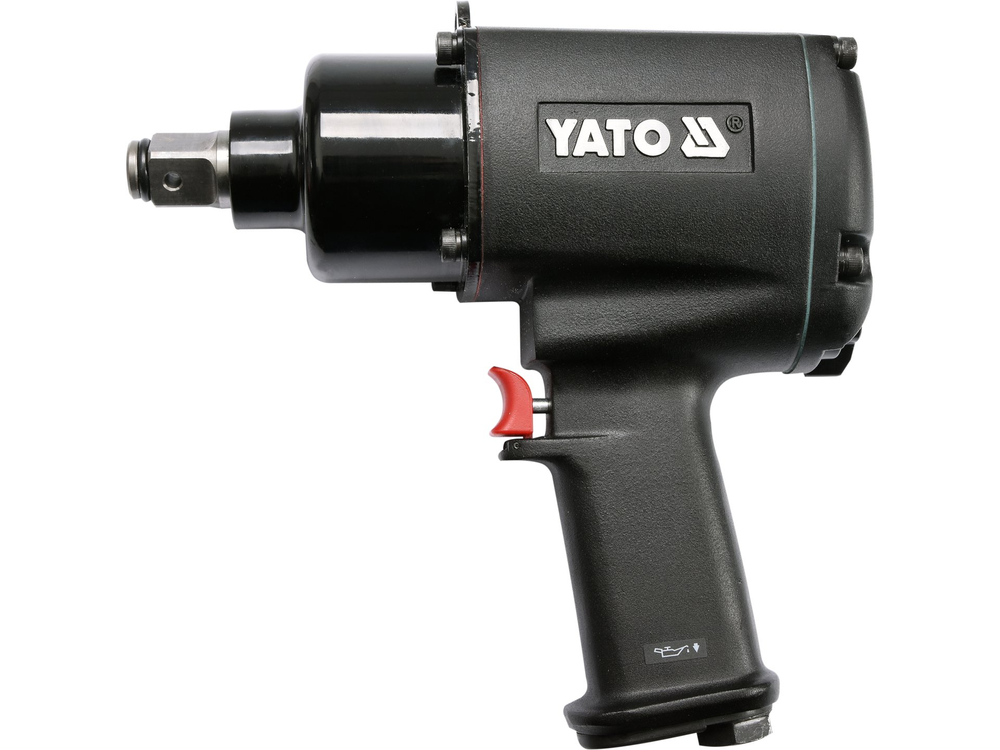

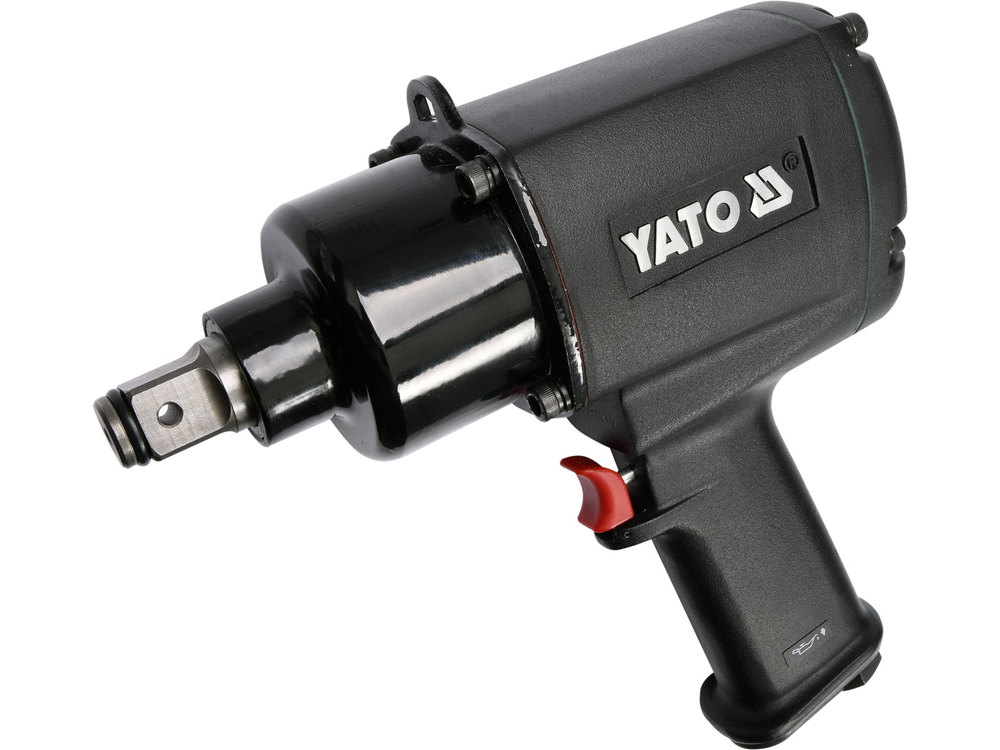

Pneumatický klíč 3/4" 1300 Nm

Profesionální pneumatický klíč YATO. Velikost pohonu 3/4". Maximální dosažitelný výkon při 6 BAR je 1300 Nm.

Návod k použití:

Před každým použitím nářadí se ujistěte, že žádná část pneumatického systému není poškozena. Pokud zjistíte poškození, nepoškozené součásti systému okamžitě vyměňte za nové.

Před každým použitím pneumatického systému vysušte vlhkost zkondenzovanou uvnitř nářadí, kompresoru a hadic.

Před zahájením práce musí být přídavná rukojeť upevněna čtyřmi šrouby.

Připojení nářadí k pneumatickému systému:

• Na obrázku je znázorněn doporučený způsob připojení nářadí k pneumatickému systému. Vyobrazený způsob zajistí co nejefektivnější využití nářadí a také prodlouží jeho životnost.
• do přívodu vzduchu nalijte několik kapek oleje viskozity SAE 10.
• pevně a bezpečně našroubujte vhodnou přípojku vzduchové hadice (II) na závit přívodu vzduchu.
• připevněte k nosiči nářadí vhodnou trysku; pro práci s pneumatickým nářadím používejte pouze příslušenství vhodné pro použití s rázovým nářadím.
• nastavte správný směr otáčení (V); směr otáčení je označen šipkou; nastavte tlak (krouticí moment).
• připojte nářadí k pneumatickému systému pomocí hadice o vnitřním průměru 1/2". ujistěte se, že síla hadice je alespoň 1,38 MPa (III).
• nechte nářadí několik sekund běžet a ujistěte se, že z něj nevycházejí žádné podezřelé zvuky nebo vibrace.

Práce s rázovými klíči:

Než začnete šroubovat klíčem, zašroubujte šroub nebo matici ručně (alespoň dvě otáčky). Ujistěte se, že jste zvolili správnou velikost nástrčného klíče vzhledem k součásti, kterou chcete vyšroubovat nebo utáhnout. Nesprávná velikost může vést k poškození klíče i matice nebo šroubu. Průměr závitu utahovaného šroubu nesmí přesáhnout 21 mm.

Odšroubování a utažení:

• Nastavte tlak v pneumatickém systému tak, aby nepřekročil maximální hodnotu pro nářadí.
• nastavte správný směr otáčení nástroje a správný krouticí moment (V).
• nasaďte na nosič nářadí vhodný nástrčný klíč (IV).
• připojte klíč k pneumatickému systému
• nasaďte klíč s namontovaným nástrčným klíčem na součást, která se má vyšroubovat nebo utáhnout.
• postupně stiskněte spoušť nářadí
• po dokončení rozeberte pneumatický systém a uchovejte nářadí.

Obsah balení:

Klíč je dodáván s šroubením pro připojení k pneumatickému systému.

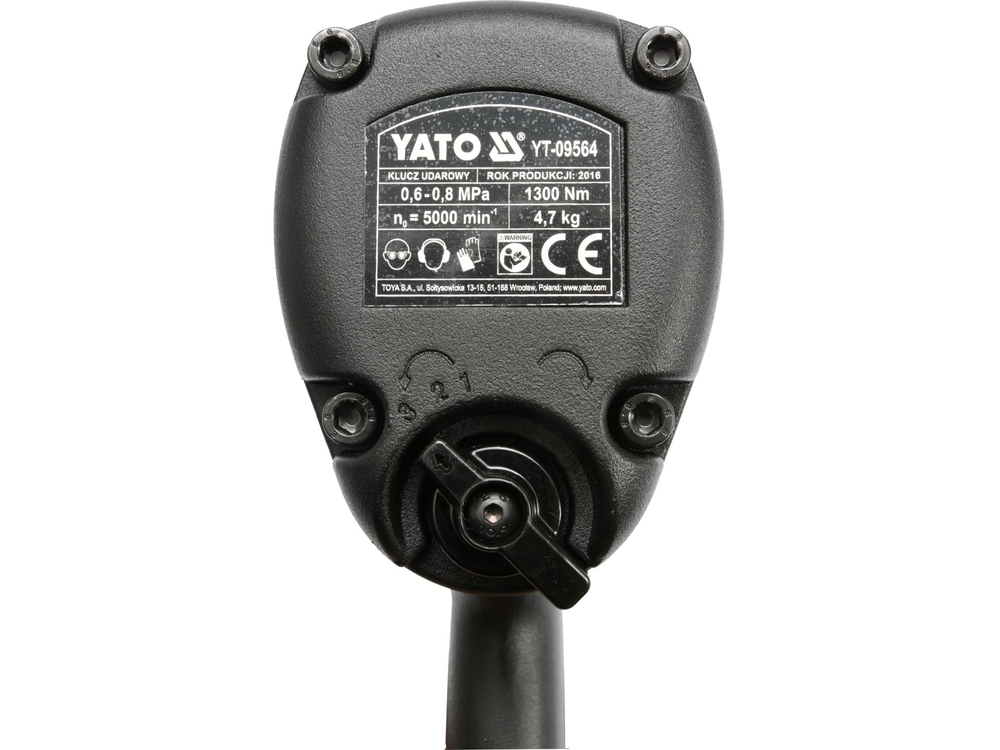

Technické údaje:

• Jednotka: ne
• tlak [bar]: 6,3
• točivý moment [Nm]: 1300
• otáčky/min/max: 5000
• balení: barevná krabice
• velikost spojky [palce]: 3/8"
• velikost vřetena [mm]: 3/4"
• kapacita [l/min]: 660
• Velikost [palce]: 3/4"
