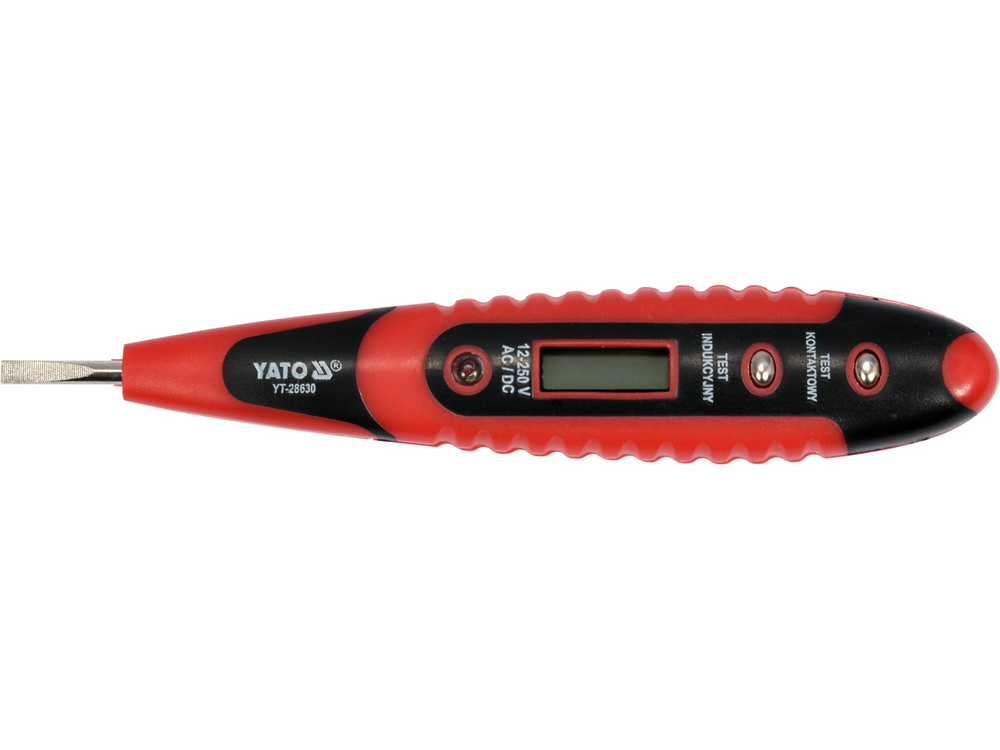

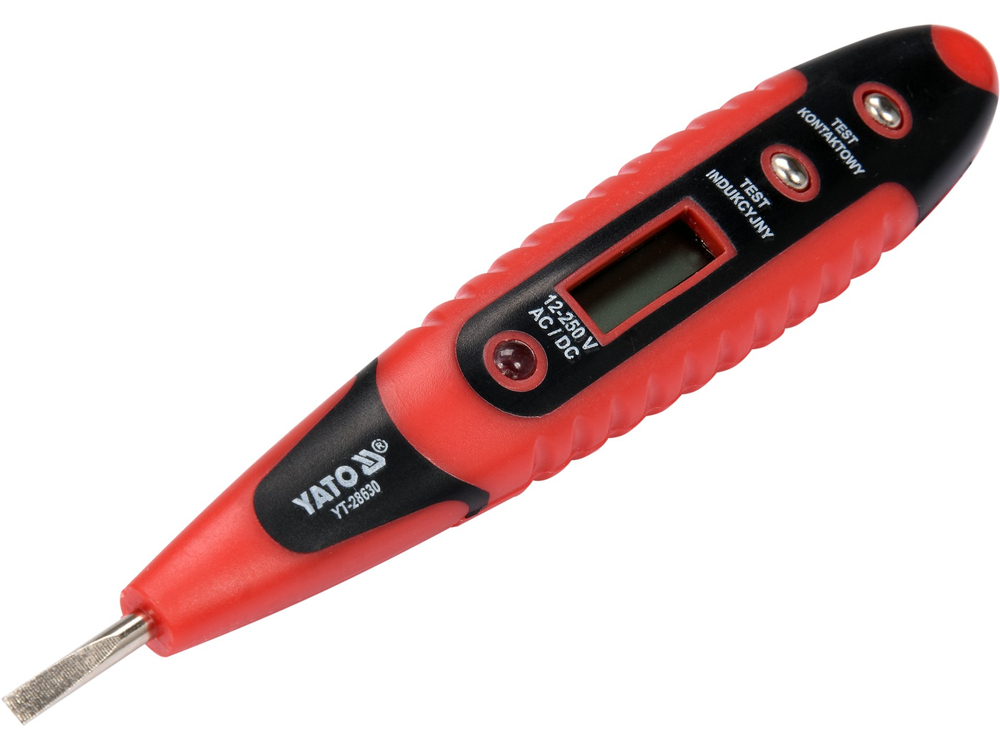

Elektrický indikátor YT-28630 s LCD displejem umožňuje zjistit přítomnost střídavého a stejnosměrného elektrického napětí, detekovat střídavé napětí pomocí indukční metody a provést test spojitosti vodičů. Přítomnost napětí je indikována indikací na LCD displeji a rozsvícením LED diody.

Funkce indikátoru:

• detekce střídavého a stejnosměrného napětí kontaktní metodou: 12 - 250 V
• detekce střídavého napětí indukční metodou
• test spojitosti kabelu

Technické údaje:

• Celková délka: 145 mm
• šířka čepele: 145 mm šířka: 3,0 mm
• podsvícený LCD displej zobrazuje výsledky měření v rozsahu až do: 12, 36, 55, 110 a 220 V.
• světelná signalizace (LED)
• napájení: 3x1,5 V; LR41

Kontaktní metoda:

Přiložte hrot k obvodu pod napětím. Na displeji se zobrazí hodnoty napětí a rozsvícená dioda indikuje průtok elektrického proudu součástkou. Na displeji se zobrazí nejvyšší rozsah napětí pro testovaný obvod a všechny nižší rozsahy, např. při měření napětí z domácí zásuvky 230 V se na displeji zobrazí [12, 36, 55, 110, 220], což znamená napětí vyšší než 220 V. Displej zobrazuje správné rozsahy napětí pro střídavé průběhy při stisknutém poli "Contact Test". Pro stejnosměrné průběhy se správné rozsahy zobrazí při podržení pole "Indukční test".

Indukční metoda:

Tato metoda umožňuje detekci střídavého napětí v izolovaném kabelu. Za tímto účelem položte prst na pole "Induction test" a přiblížte hrot k izolovanému vodiči. Přítomnost symbolu blesku na LCD displeji indikuje přítomnost napětí. Tato metoda rovněž umožňuje "bezkontaktní" detekci přerušení elektrického kabelu pod napětím. V místě přerušení přestane zkoušečka signalizovat přítomnost napětí.

Kontrola spojitosti kabelu:

Kontrola spojitosti kabelu se provádí přiložením čepele zkoušečky k jednomu konci kabelu a následným přidržením políčka "Kontaktní test", uchopením druhého konce kabelu. Rozsvícení LED indikuje spojitost testovaného vodiče. Touto metodou je zakázáno kontrolovat spojitost vodičů pod napětím nebo vodičů v elektrickém obvodu.
