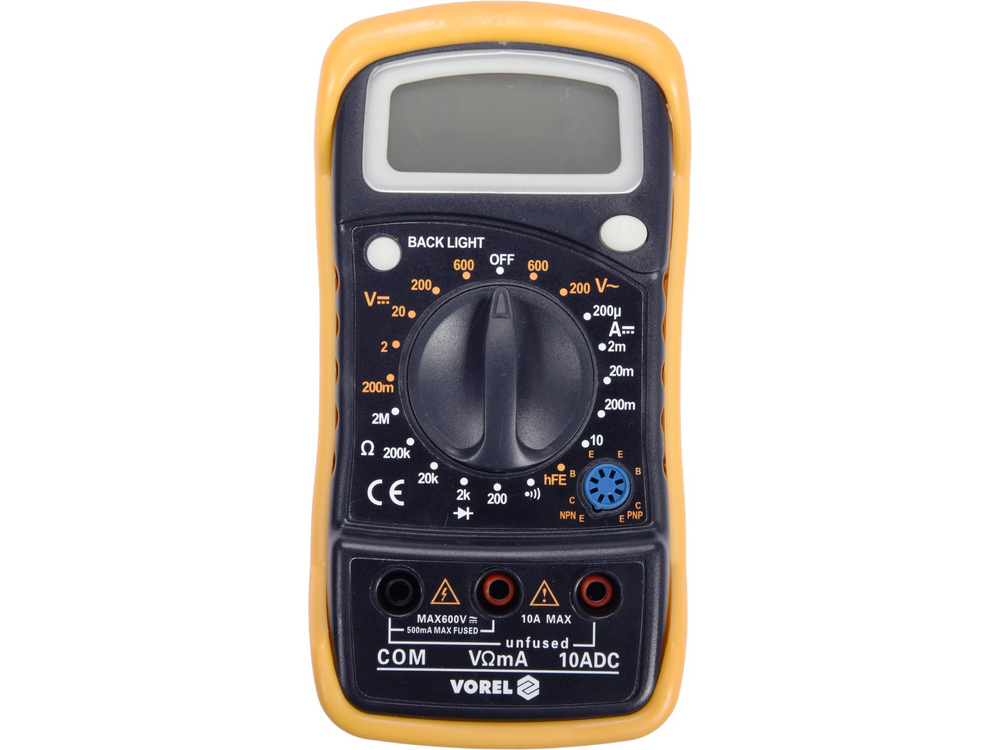

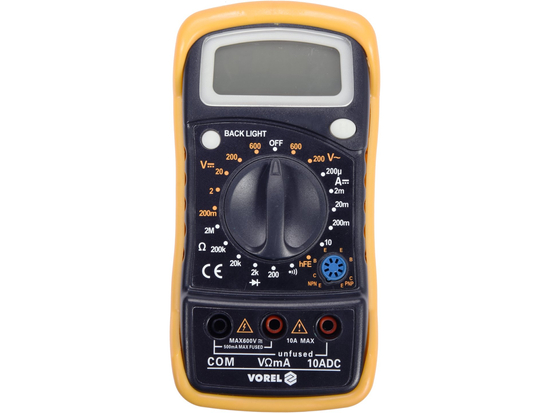

Univerzální měřicí přístroj 81773 s manuálním rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Dodatečnou ochranu proti mechanickému poškození zajišťuje tzv. pouzdro - tj. pryžový kryt natažený přes pouzdro přístroje.

Základní měření:

• Měření střídavého napětí: 0-600 V
• Měření stejnosměrného napětí: 0-600 V
• Měření stejnosměrného proudu: STEJNOSMĚRNÝ PROUD: 0-10 A
• měření odporu: 0-2 MΩ
• test diod:_IF 1 mA,_UR 1,5 V
• test spojitosti obvodu: 0-100 Ω

Další měření:

• test tranzistoru: 0-1000, vestavěná měřicí zásuvka

Přesnost měření:

Příklad určení přesnosti pro měření střídavého napětí. Výpočet výsledku měření: 235 V

• Přesnost měření měřicího přístroje 81773 pro tento rozsah je: Rozlišení: ±(2 % + 10), rozlišení 1 V
• Výpočet vzorce chyby měření: (výsledek měření x 2 %) + 10 x rozlišení
• výpočet: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V.

Výsledek včetně chyby měření pro indikaci 235 V = 235 ± 14,7 V*.

• Výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,146 V

Tabulku s rozlišením a přesností pro příslušné měření naleznete v návodu k obsluze.

*Měřicí přístroj 81773 nemá funkci měření skutečné efektivní hodnoty, proto je výše uvedený výsledek věcně správný pouze pro skutečnou sinusovku.

Vestavěné funkce:

• DATA HOLD - uchovává aktuálně naměřenou hodnotu na displeji.

Další informace:

• LCD displej, maximální zobrazený výsledek: 1999

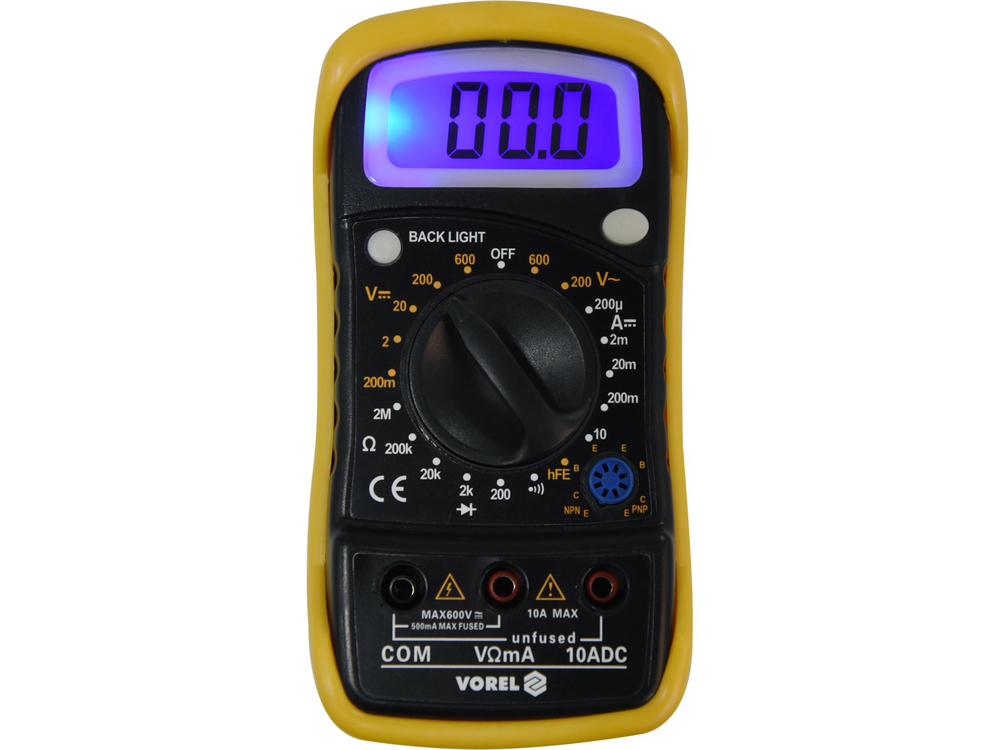

• podsvícení displeje
• akustický signál při zkoušce spojitosti pro odpory pod 30 Ω

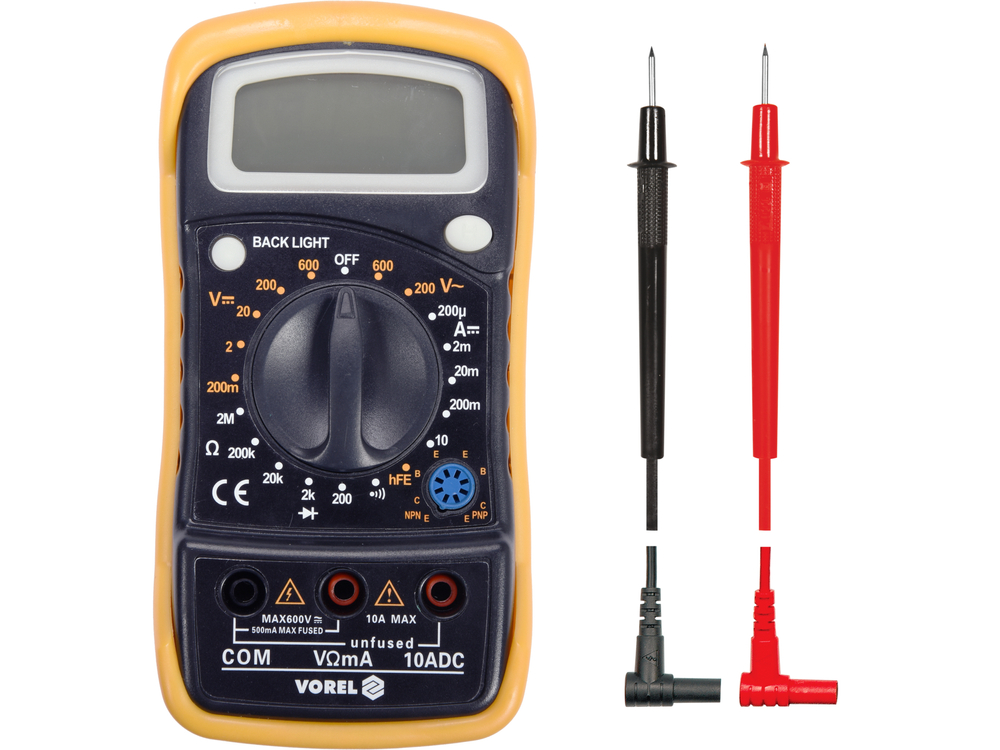

• měřicí sondy jsou součástí dodávky
• konstrukce s ochranou proti přetížení, měřicí zásuvka 10 A bez pojistky

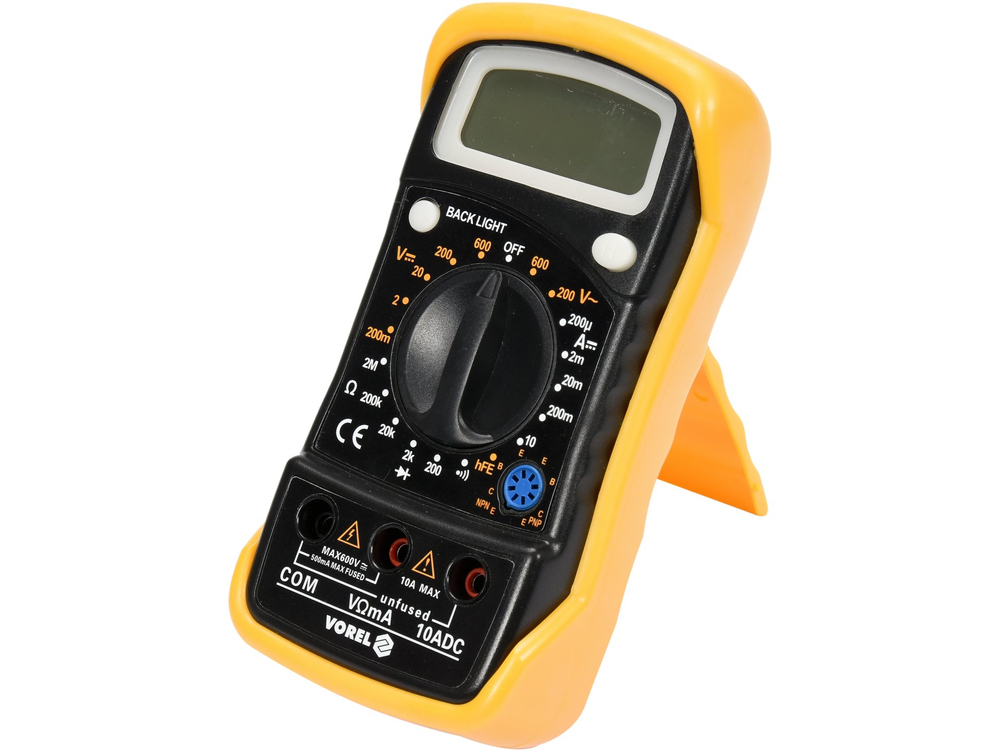

• pouzdro z ABS plastu + tzv. pouzdro, tj. gumový kryt chránící měřidlo před mechanickým poškozením
• indikátor slabé baterie
• napájení: 9V (6F22) baterie

Pozor!

V případě měření neznámých hodnot měřidlem s ruční změnou rozsahu pomocí knoflíku je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje.
