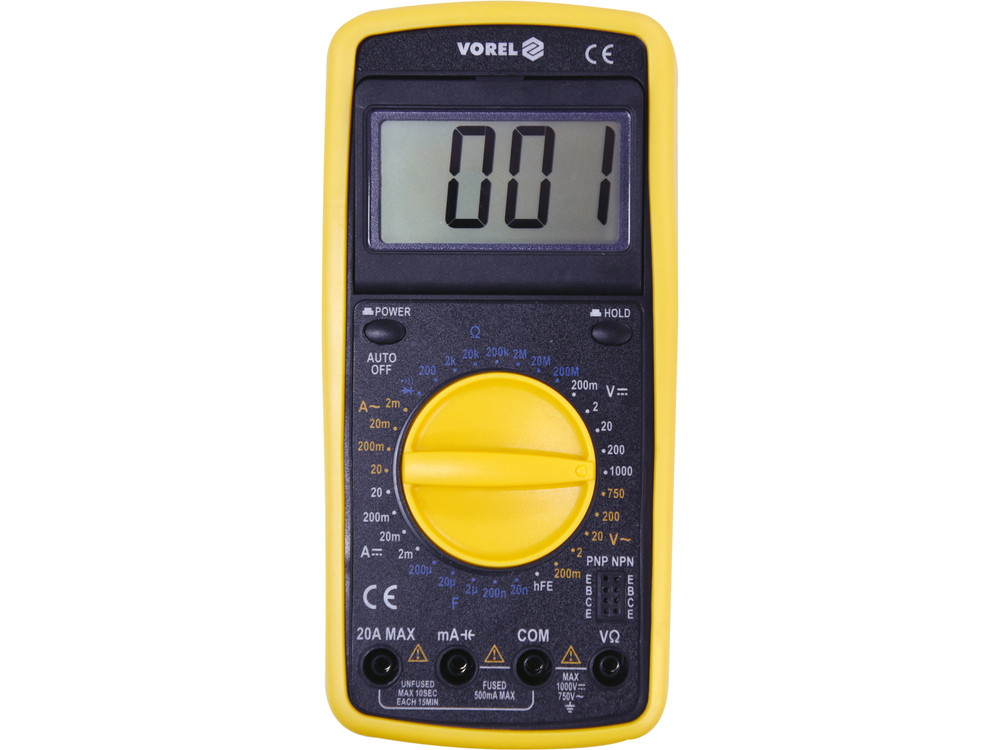

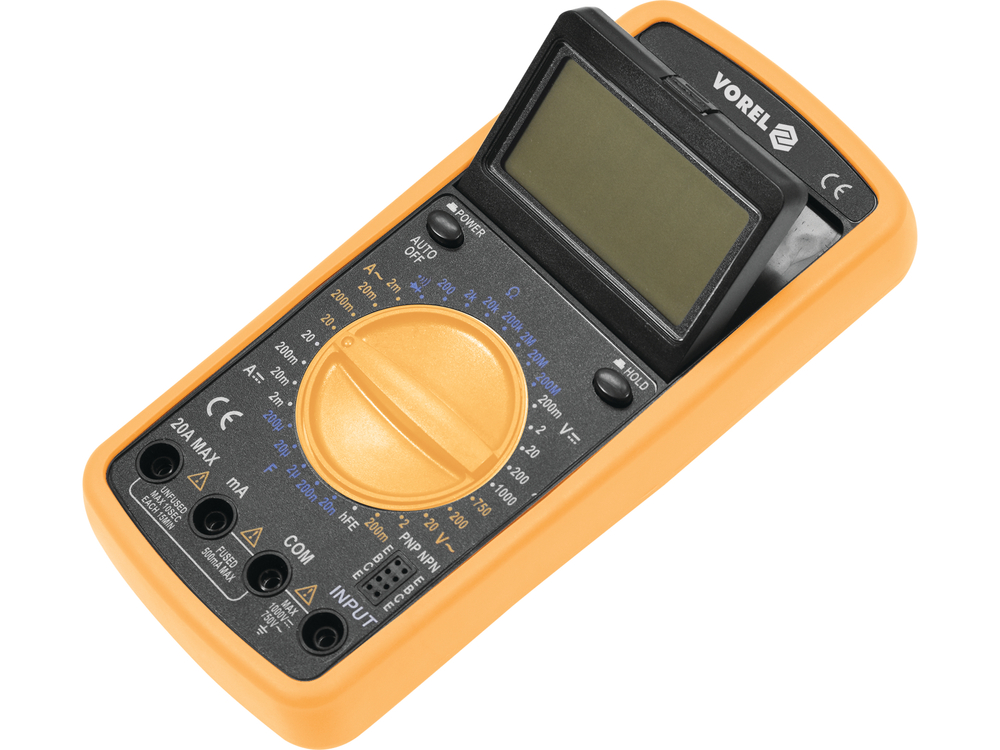

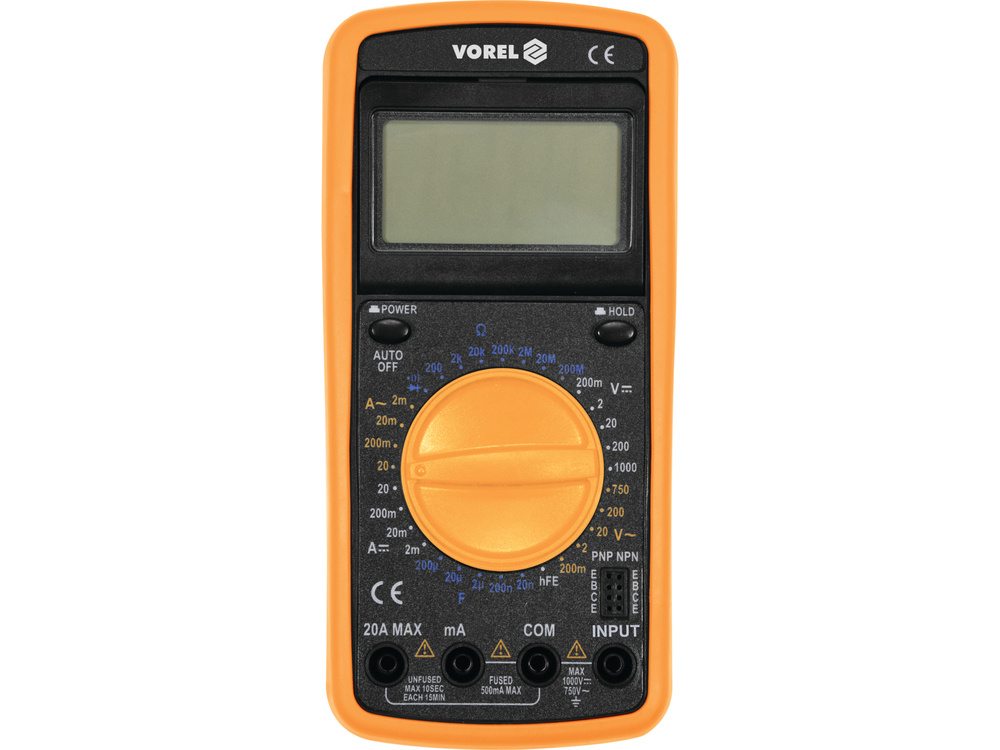

Univerzální měřicí přístroj 81775 s ručním rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Displej LCD je umístěn v úhlově nastavitelném rámu a lze jej umístit do vhodné pracovní polohy.

Základní měření:

• Měření střídavého napětí: 0-750 V
• Měření stejnosměrného napětí: 0-1000 V
• měření střídavého proudu: STŘÍDAVÝ PROUD: 0-20 A
• Měření stejnosměrného proudu: STEJNOSMĚRNÝ PROUD: 0-20 A
• měření odporu: 0-200 MΩ
• test diod:_IF 1mA,_UR 1,5V
• test spojitosti obvodu: 0-100 Ω

Další měření:

• měření kondenzátoru: 0-200 μF
• test hFe tranzistoru: 0-1000, vestavěná měřicí zásuvka

Přesnost měření:

Příklad určení přesnosti pro měření střídavého napětí. Výpočet výsledku měření: 235 V

• Přesnost měření měřicího přístroje 81775 pro tento rozsah je: Rozlišení: ±(1,2 % + 5), rozlišení 1 V.
• Výpočet vzorce chyby měření: (výsledek měření x 1,2 %) + 5 x rozlišení
• výpočet: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Výsledek včetně chyby měření pro indikaci 235 V = 235 ± 7,82 V*.

• Výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,146 V
• výsledek včetně chyby měření pro indikaci měření střídavého proudu: 0,146 %: 8 A = 8 ± 0,3 A*

Tabulku s rozlišením a přesností pro dané měření naleznete v návodu k obsluze.

*Měřič 81775 nemá funkci měření skutečné efektivní hodnoty, proto je výše uvedený výsledek věcně správný pouze pro skutečný sinusový průběh.

Vestavěné funkce:

• DATA HOLD - uchovává aktuálně naměřenou hodnotu na displeji.

Další informace:

• LCD displej, maximální zobrazený výsledek: 1999
• zvukový signál při testu spojitosti pro odpor pod 30 Ω
• automatické přepnutí z diodového testu na test spojitosti při odporu obvodu pod 100 Ω (není možné nastavit měřič pouze na diodový test).

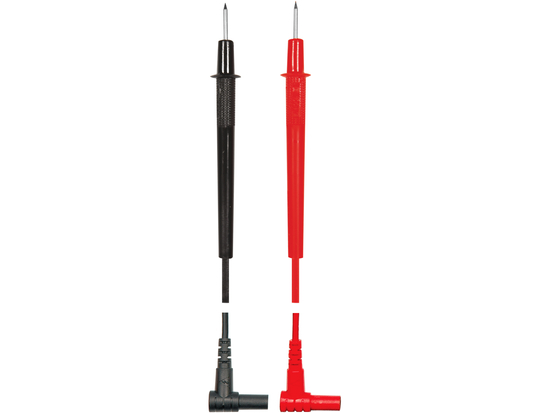

• měřicí sondy jsou součástí dodávky
• konstrukce s ochranou proti přetížení, měřicí zásuvka 20 A bez pojistky
• pouzdro z ABS plastu + tzv. pouzdro, tj. gumový kryt chránící měřič před mechanickým poškozením
• automatické vypnutí měřiče po 15 minutách nečinnosti
• indikátor slabé baterie
• napájení: 9 V baterie (6F22)

Pozor!

Při měření neznámých hodnot pomocí měřiče s ručním přepínáním rozsahu je třeba provádět měření postupně od největšího rozsahu k rozsahu poskytujícímu nejpřesnější výsledek - jinak hrozí poškození přístroje.
