YT-73085
MULTIFUNKČNÍ DIGITÁLNÍ MĚŘIČ TRUE RMS S AUTOMATICKÝM ROZSAHEM
- TRUE RMS, multimetr
Značka
Subjekt odpovědný za tento výrobek v EU
TOYA S.A.Přečtěte si více
Adresa:
Sołtysowicka 13-15Poštovní směrovací číslo: 51-168Město: WrocławStát: PolskaE-mailová adresa: info@yato.pl
Série
Měření střídavého napětí
0-600 V a.c.
Měření stejnosměrného napětí
0-600 V d.c.
Střídavý proud
0-20 A
Stejnosměrný proud
0-20 A
Měření odporu
0-20 MΩ
Pomiar pojemności
0-60 mF
Pomiar częstotliwości
0-60 MHz
Pomiar hFe tranzystora
PNP, NPN
Měření teploty
-40 ~ +1370 ˚C
Měření faktoru plnění
0.1 ÷ 99 %
Zkouška kontinuity obvodu
0-100 Ω
Test vodivosti
Ano
Test diod
Ano
Minimální hodnota
Ano
Maximální hodnota
Ano
Rozměry
188x86x44 mm
Materiál
ABS
Typ zobrazení
LCD
Rozsah zobrazení
5999
LED podsvícení
Ano
Zvukový signál
Ano
Automatický rozsah měření
Ano
Automatické vypnutí
15 min
Data Hold
Ano
Vzorkovací frekvence
2krát za sekundu
SKUTEČNÁ RMS
Ano
Magnetický háček
Ano
Napájení
bateryjne
Rodzaj baterii
9V; 6F22
Bezpiecznik
600V / 10A, 600V / 400mA
Rozsah provozních teplot
0~40 ˚C
Skladovací teplota
-10 ~ +50 ˚C
Mše
0.30 kg
Možnost připojení
YT-73090
Aplikace
elektrický
Symbol
YT-73085

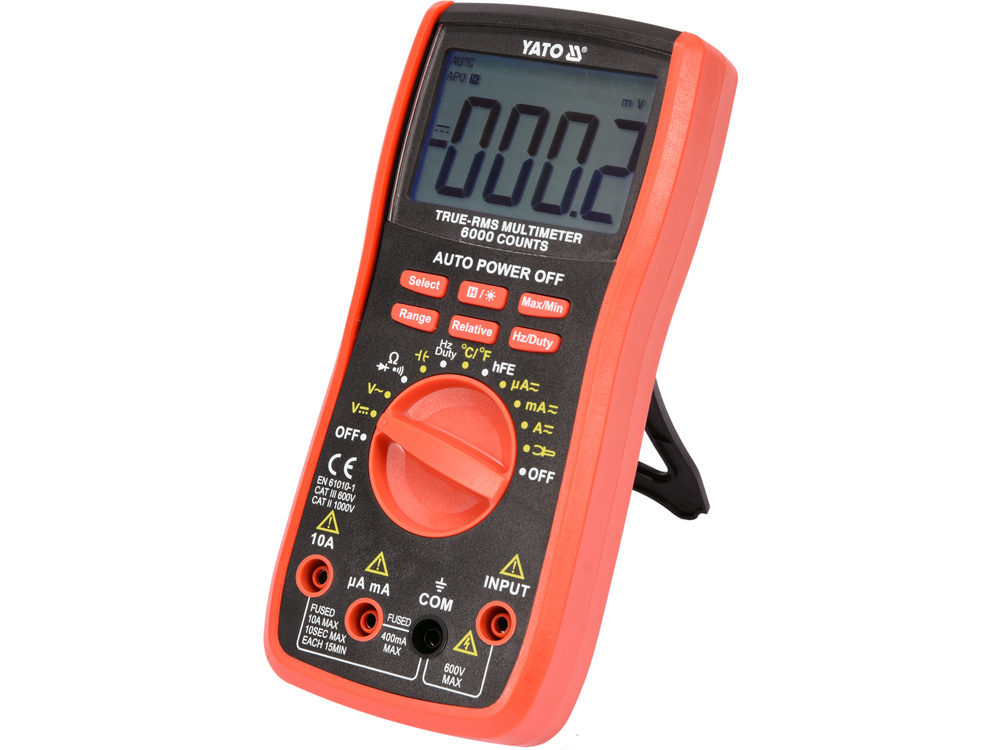

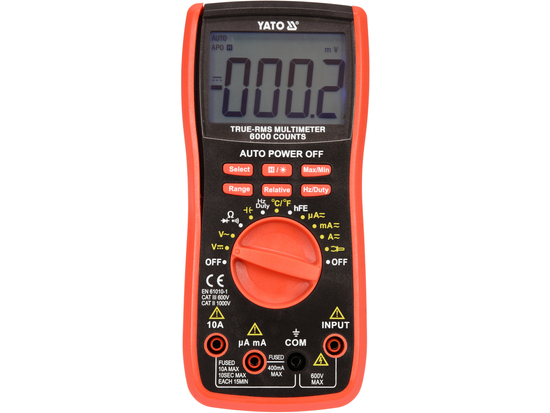

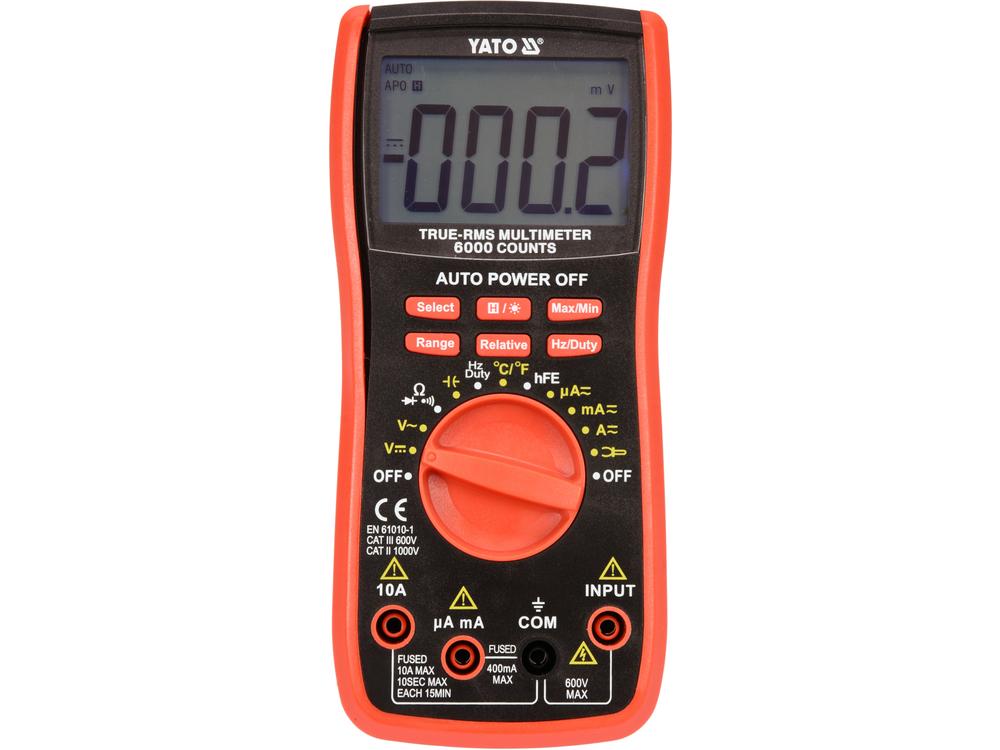

Univerzální měřicí přístroj YT-73085 s funkcí TRUE RMS a automatickým rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Kromě rychlosti jeho provozu je jeho nespornou výhodou možnost použití dalšího příslušenství v podobě měřicích kleští, např. YT-73090 pro měření velkých proudů.
Základní měření:
- Měření střídavého napětí: 0-600 V, SKUTEČNÁ EFEKTIVNÍ HODNOTA.
- Měření stejnosměrného napětí: 0-600 V, STEJNOSMĚRNÉ NAPĚTÍ
- Měření střídavého proudu: STŘÍDAVÝ PROUD 0-10 A, TRUE RMS
- Měření stejnosměrného proudu: stejnosměrný proud STEJNOSMĚRNÝ PROUD: 0-10 A
- měření odporu: 0-60 MΩ
- test diod:IF 0,8 mA,UR 3,3 V
- test spojitosti obvodu: 0-100 Ω
Další měření:
- měření kondenzátoru: 0-60 mF
- měření frekvence: 0-10 Mhz
- měření teploty: -40 až 1370 °C
- měření faktoru naplnění: 0,1-99 %
- test hFe tranzistorů: 0-1000, odnímatelný měřicí adaptér
Přesnost měření:
Příklad určení přesnosti pro měření střídavého napětí. Výpočet pro výsledek měření: 235 V
- Přesnost měření měřicího přístroje YT-73085 pro tento rozsah je : ±(1 % + 8), rozlišení 0,1 V
- Výpočet vzorce pro určení chyby měření: (výsledek měření x 1 %) + 8 x rozlišení
- výpočet: (235 x 1 %) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V
Skutečný výsledek včetně chyby měření pro indikaci 235 V = 235 ± 3,15 V
- Skutečný výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,126 V
- výsledek včetně chyby měření pro indikaci měření střídavého proudu: 0,12 %: 8 A = 8 ± 0,3 A
Tabulku s rozlišením a přesností měření naleznete v návodu k obsluze.
Vestavěné funkce:
- TRUE RMS - měřicí přístroj s touto funkcí zobrazuje skutečnou efektivní hodnotu střídavého napětí/napětí. Na rozdíl od měřičů s průměrováním ukazují přístroje s true rms správnou hodnotu nejen pro sinusové průběhy, ale také pro sinusové průběhy zkreslené např. vyššími harmonickými nebo čtvercové či trojúhelníkové průběhy. Nezbytná funkce všude tam, kde se v obvodu objevují spínané zdroje, pohony motorových měničů, vzduchotechnické instalace atd.
- AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot pomocí měřicího přístroje s ručním nastavením rozsahu pomocí knoflíku je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje. Naproti tomu u multimetru s funkcí AUTO stačí provést jedno měření a měřicí přístroj automaticky najde optimální rozsah. Měřicí přístroj se ve výchozím nastavení spustí v režimu AUTO
- RANGE - ruční změna rozsahu měření. Užitečná funkce při kontrole mnoha stejných součástek o známé hodnotě, např. série rezistorů. Ruční nastavení rozsahu výrazně zkrátí dobu takového měření.
- SELECT - změna režimu měření, např. změna z měření odporu na testování diody nebo testování spojitosti obvodu.
- RELATIVE - použití této funkce během měření vynuluje displej a za referenční úroveň se považuje hodnota zobrazená před displejem. Při dalším měření se zobrazí rozdíl mezi naměřenou hodnotou a zachovanou referenční hodnotou.
- HZ/Duty - pokud je knoflík nastaven na měření frekvence, tlačítko změní nastavení na měření činitele naplnění/pracovního cyklu
- DATA HOLD [H] - ponechání aktuálně měřené hodnoty na displeji.
- MAX/MIN - ponechání maximální nebo minimální hodnoty z aktuálního měření na displeji.
Další informace:
- LCD displej, maximální zobrazený výsledek: 5999
- podsvícení displeje
- zvukový signál při testu spojitosti obvodu pro odpory nižší než 50 Ω
- možnost samostatného zapnutí testu diod a testu spojitosti

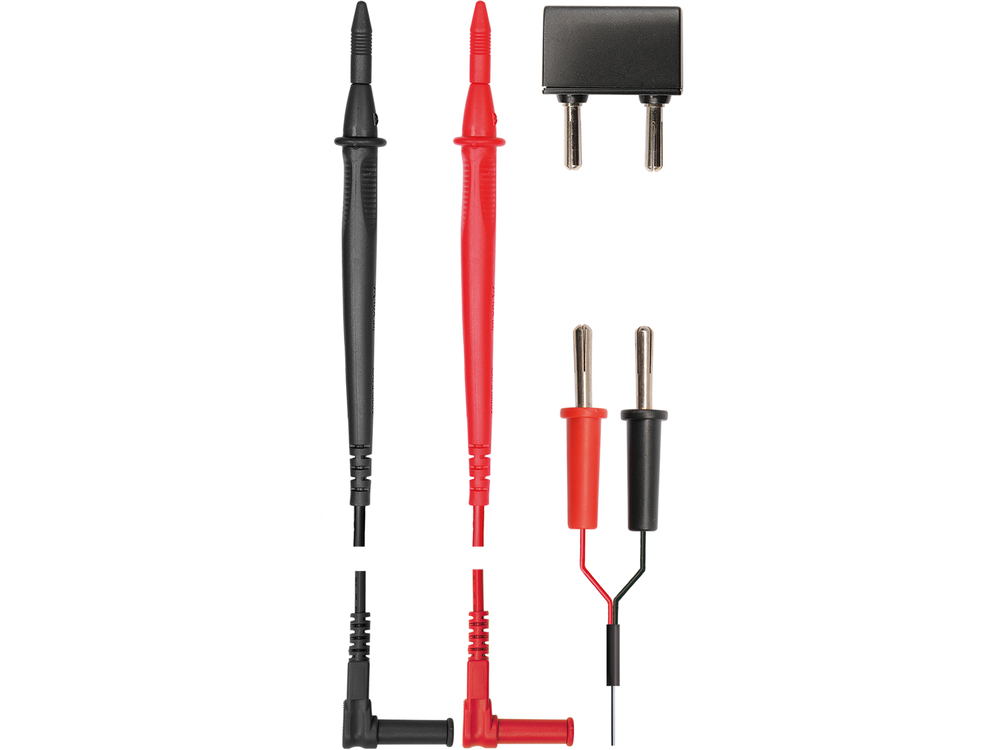

- zkušební sondy, teplotní sonda, adaptér pro testování tranzistorů v balení
- konstrukce s ochranou proti přetížení
- kryt z ABS plastu + tzv. pouzdro, tj. gumový kryt chránící měřič před mechanickým poškozením
- magnetický přívěsek umožňuje připevnění měřiče na kovový povrch, např. kapotu automobilu
- automatické vypnutí měřiče po 15 minutách
- indikátor slabé baterie
- napájení: 9V baterie (6F22)
