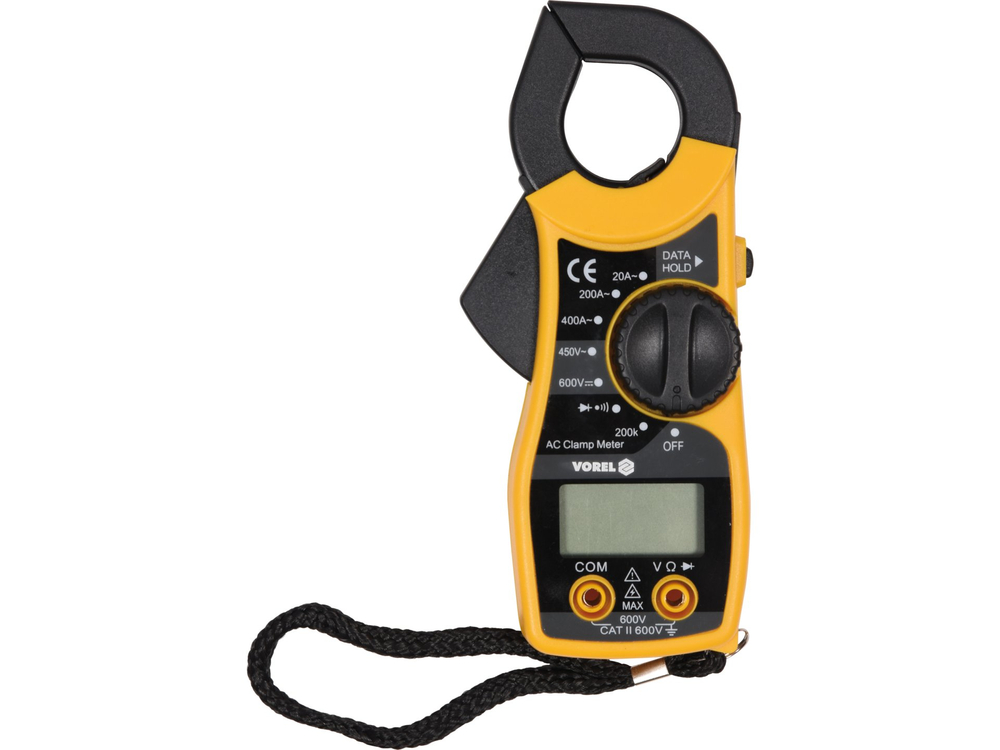

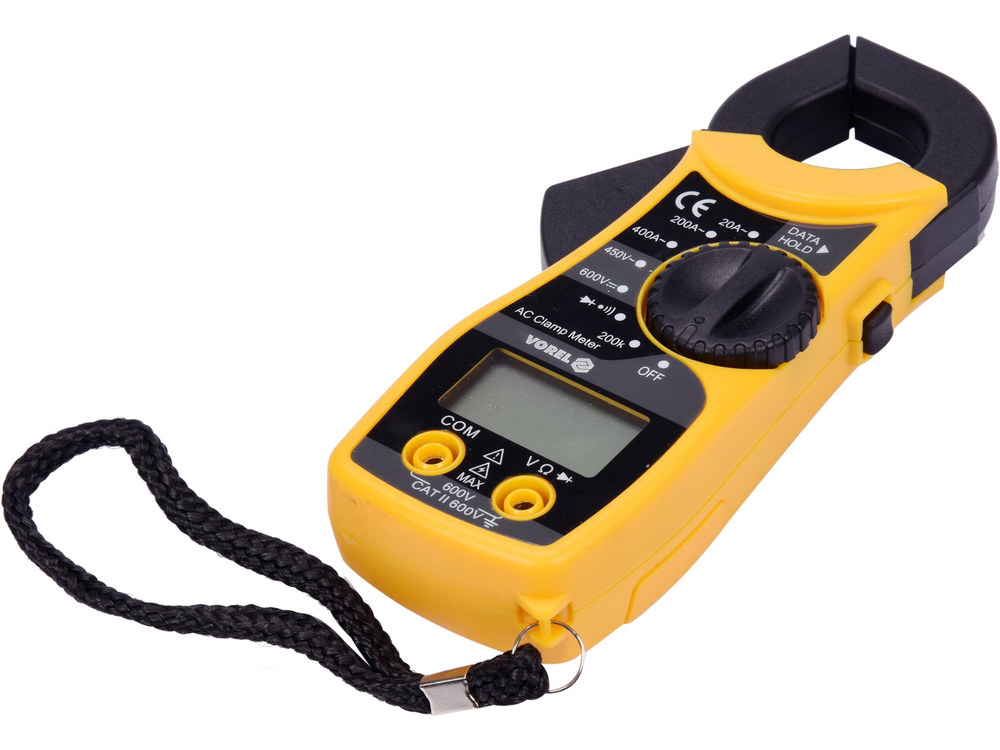

Univerzální klešťový přístroj VOREL 81801 umožňuje provádět základní elektrická měření. U některých měřených veličin může měřicí přístroj sám zvolit rozsah v závislosti na výsledku měření. Měřicí přístroj je vybaven měřicími kleštěmi, které umožňují měřit střídavý proud v jednom vodiči indukční metodou, aniž by bylo nutné rozpojovat obvod nebo jej odpojovat od zdroje napájení. Tato metoda také umožňuje měřit mnohem vyšší proudy než běžné elektroměry.

Základní měření:

• Měření střídavého napětí: 0-450 V
• Měření stejnosměrného napětí: 0-600 V
• měření střídavého proudu: STŘÍDAVÝ PROUD 0-400 A
• měření odporu: R 0-200 kΩ
• test diod:_IF 1 mA,_UR 1 V
• test spojitosti obvodu: 0-100 Ω

Přesnost měření:

Příklad určení přesnosti pro měření střídavého proudu. Výpočet pro výsledek měření: 30 A

• Přesnost měření měřiče 81801 pro tento rozsah je : ±(2,5 % + 10), rozlišení 0,1 A
• Výpočet vzorce pro určení chyby měření: (výsledek měření x 2,5 %) + 10 x rozlišení
• výpočet: (30 x 2,5 %) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Výsledek včetně chyby měření pro indikaci 30 A = 30 ± 1,75 A*.

• Výsledek včetně chyby měření pro indikaci střídavého napětí: 235 V = 235 ± 5,82 V*
• výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 3,144 V

Tabulku s rozlišením a přesností pro dané měření naleznete v návodu k obsluze.

*Měřicí přístroj 81801 nemá funkci měření skutečné efektivní hodnoty, proto je výše uvedený výsledek věcně správný pouze pro skutečnou sinusovku.

Vestavěné funkce:

• AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot měřidlem s ručním nastavením rozsahu pomocí knoflíku je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje. Naproti tomu u multimetru s funkcí AUTO stačí provést jedno měření a měřicí přístroj automaticky najde optimální rozsah. Měřicí přístroj se standardně spouští v režimu AUTO
• DATA HOLD - uchovává aktuálně naměřenou hodnotu na displeji.

Doplňující informace: V případě, že je naměřená hodnota nižší než 1,5 %, je možné ji naměřit i v případě, že je naměřená hodnota nižší než 1,5 %:

• LCD displej, maximální zobrazený výsledek: 1999
• automatické přepnutí z testu diod na test spojitosti při odporu obvodu pod 100 Ω (není možné nastavit měřič pouze na test diod).
• zvukový signál při testu spojitosti při odporu pod 30 Ω
• svorky otevřené až do 25 mm a umožňující měření jednoho vodiče o průměru až 19 mm
• konstrukce s ochranou proti přetížení

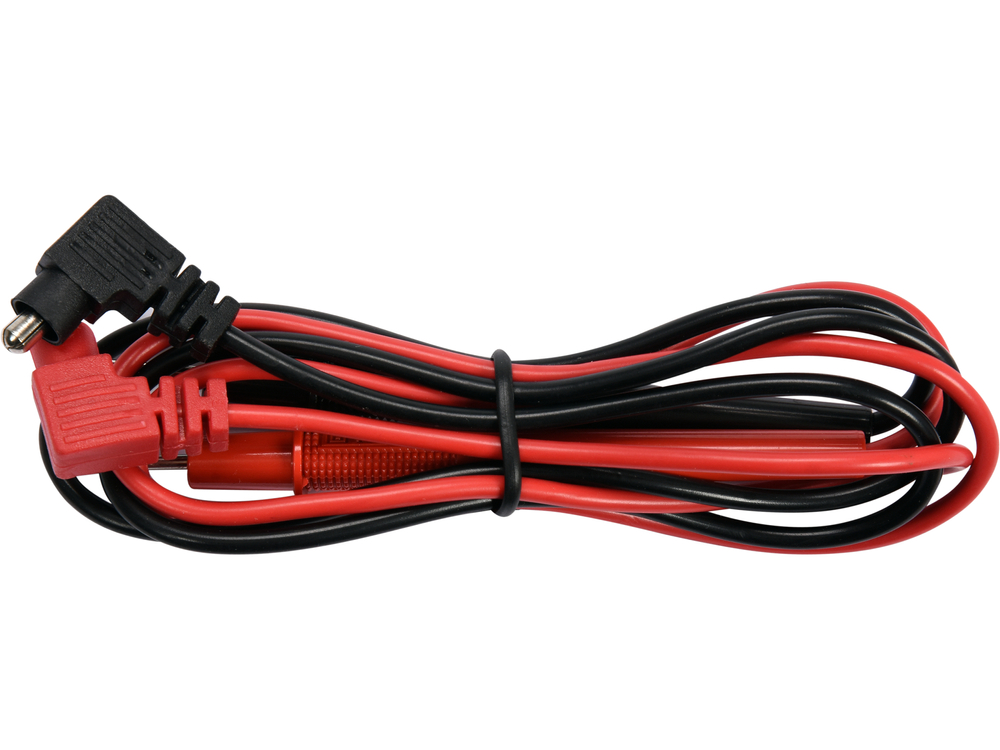

• měřicí sondy jsou součástí dodávky
• indikátor slabé baterie
• napájení: dvě 1,5 V (AAA) baterie

Pozor!

Měření proudu klešťovými měřiči se provádí pouze na jednom vodiči, jednom vodiči. Připevnění kleští na vícežilový kabel bez izolace jediného vodiče ukáže nesprávný výsledek nebo nulový průtok proudu.
