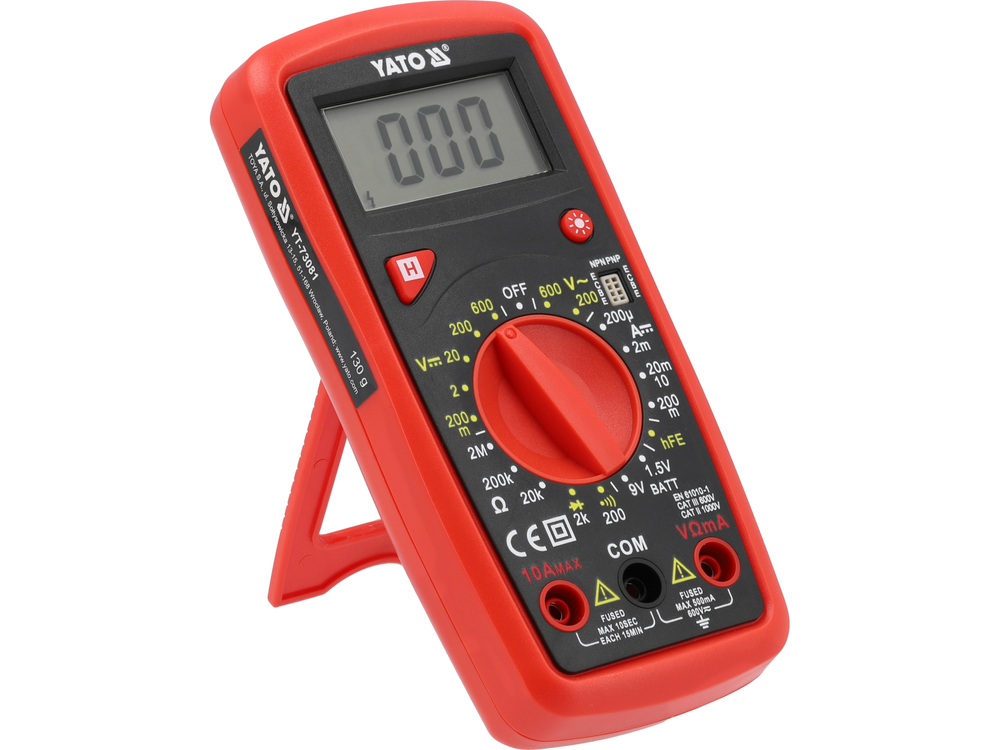

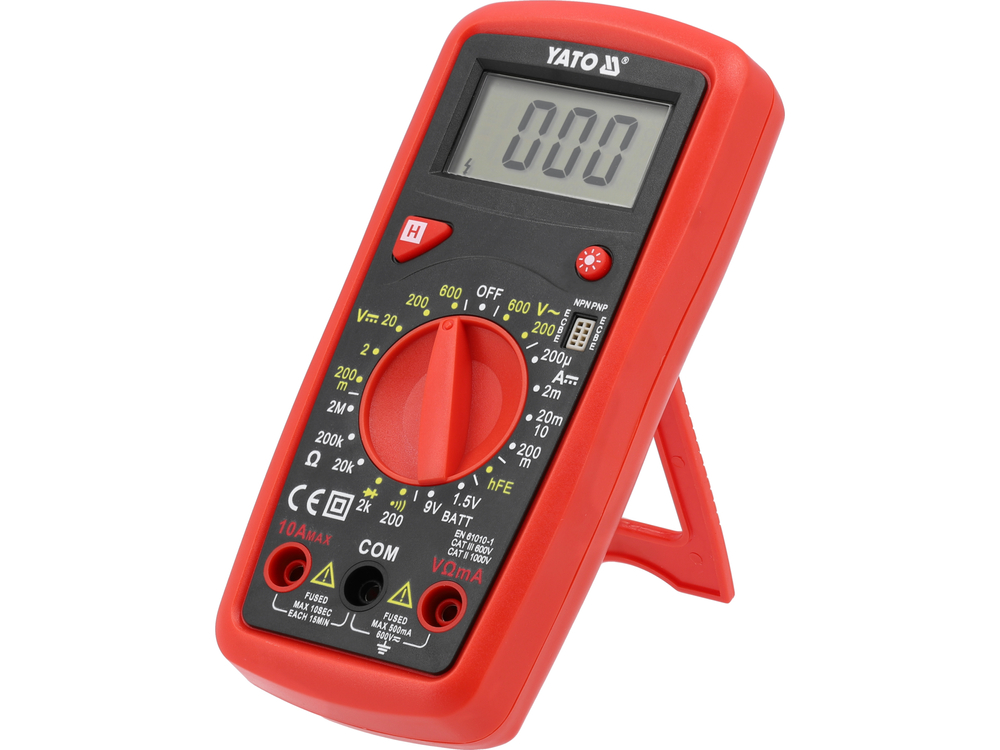

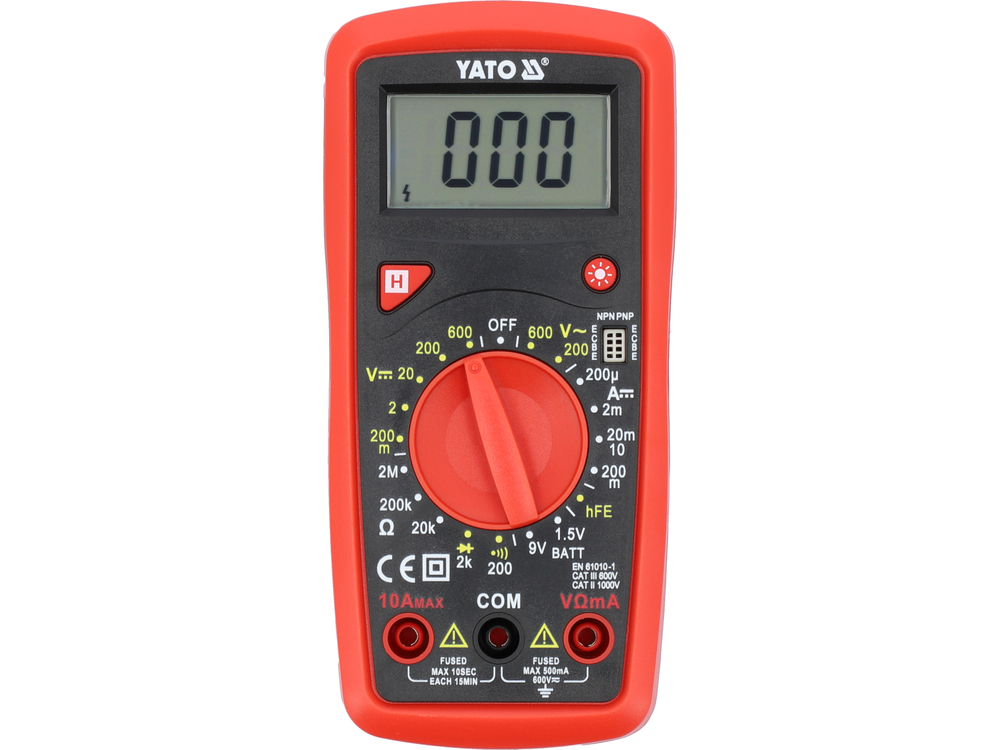

Univerzální měřicí přístroj YT-73081 s manuálním rozsahem jednotlivých měření umožňuje provádět základní i pokročilá elektrická měření. Další a užitečnou možností je test baterií 1,5 V a 9 V, pomocí kterého můžeme zkontrolovat napětí baterie při zatížení, což pomůže posoudit její stav a vyloučit nebo potvrdit nutnost výměny.

Základní měření:

• Měření střídavého napětí: 0-600 V
• Měření stejnosměrného napětí: 0-600 V
• Měření stejnosměrného proudu: STEJNOSMĚRNÝ PROUD: 0-10 A
• měření odporu: 0-2 MΩ
• test diod:_IF 1 mA,_UR 2,4 V
• test spojitosti obvodu: 0-100 Ω

Další měření:

• test tranzistoru: 0-1000, vestavěná měřicí zásuvka
• Test baterie 1,5 V se zatěžovacím odporem cca 3 kΩ.
• test 9 V baterie se zátěžovým odporem cca 900 Ω

Přesnost měření

Příklad stanovení přesnosti měření střídavého napětí. Výpočet pro výsledek měření: 235 V

• Přesnost měření měřicího přístroje YT-73081 pro tento rozsah je: ±(2 % + 10), rozlišení 1 V
• vzorec pro výpočet chyby měření: (výsledek měření x 2 %) + 10 x rozlišení
• výpočet: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V.

Výsledek včetně chyby měření pro indikaci 235 V = 235 ± 14,7 V*.

• Výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,146 V

Tabulku s rozlišením a přesností pro dané měření naleznete v návodu k obsluze.

*Měřič YT-73081 nemá funkci měření skutečné efektivní hodnoty, takže výše uvedený výsledek je skutečná efektivní hodnota střídavého napětí pouze pro správný sinusový průběh.

Vestavěné funkce:

• Test baterií 1,5 a 9 V - měřič odebírá během testu z baterie malé množství proudu, takže získáme 100 % informací, které potřebujeme k posouzení, zda bude zdroj schopen napájet naše zařízení. Pro získání úplných informací je dobré nejprve změřit stejnosměrné napětí a poté porovnat výsledek s hodnotou z testu baterie. Příliš vysoký pokles nebo nízké napětí je jasným signálem, že je třeba zdroj vyměnit
• DATA HOLD [H] - uchovává aktuálně naměřenou hodnotu na displeji.

Doplňující informace:

• LCD displej, maximální zobrazený výsledek: 1999
• podsvícení displeje
• akustický signál při zkoušce spojitosti pro odpory pod 30 Ω

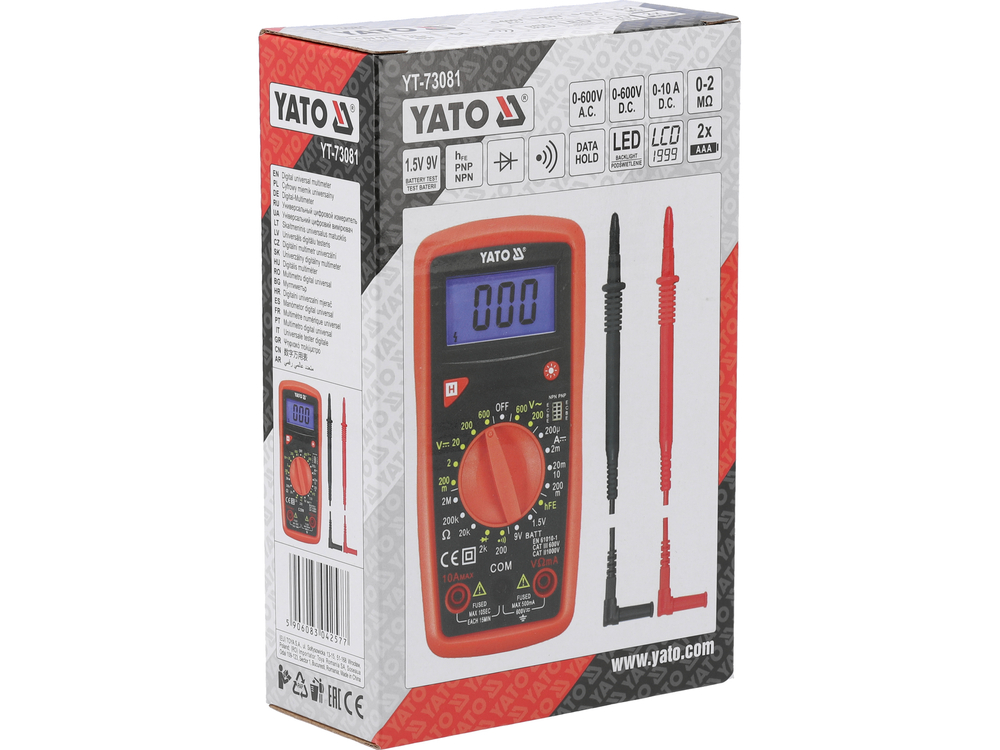

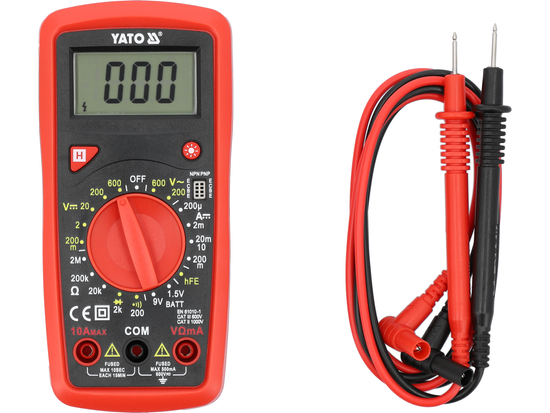

• měřicí sondy jsou součástí dodávky
• konstrukce s ochranou proti přetížení pro měření malých proudů, bez pojistky pro měření proudu do 10 A
• pouzdro z ABS + tzv. pouzdro, tj. pryžový kryt chránící měřicí přístroj před mechanickým poškozením
• indikátor slabé baterie
• napájení: dvě baterie 1,5 V (AAA)

Pozor!

V případě měření neznámých hodnot měřidlem s ruční změnou rozsahu pomocí knoflíku je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje.
