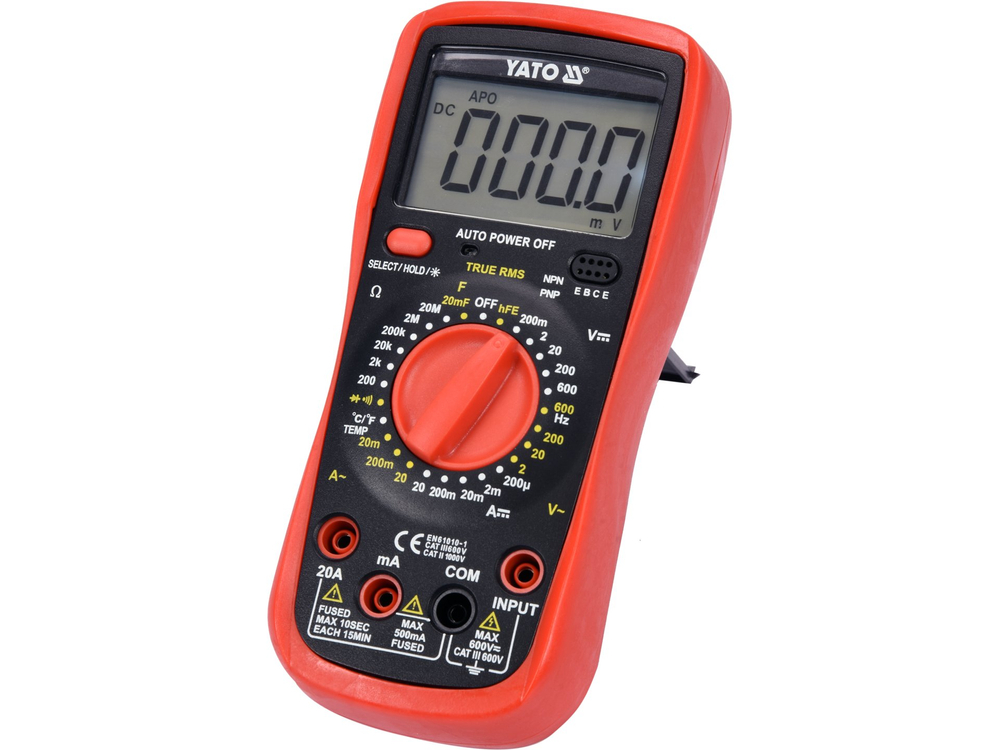

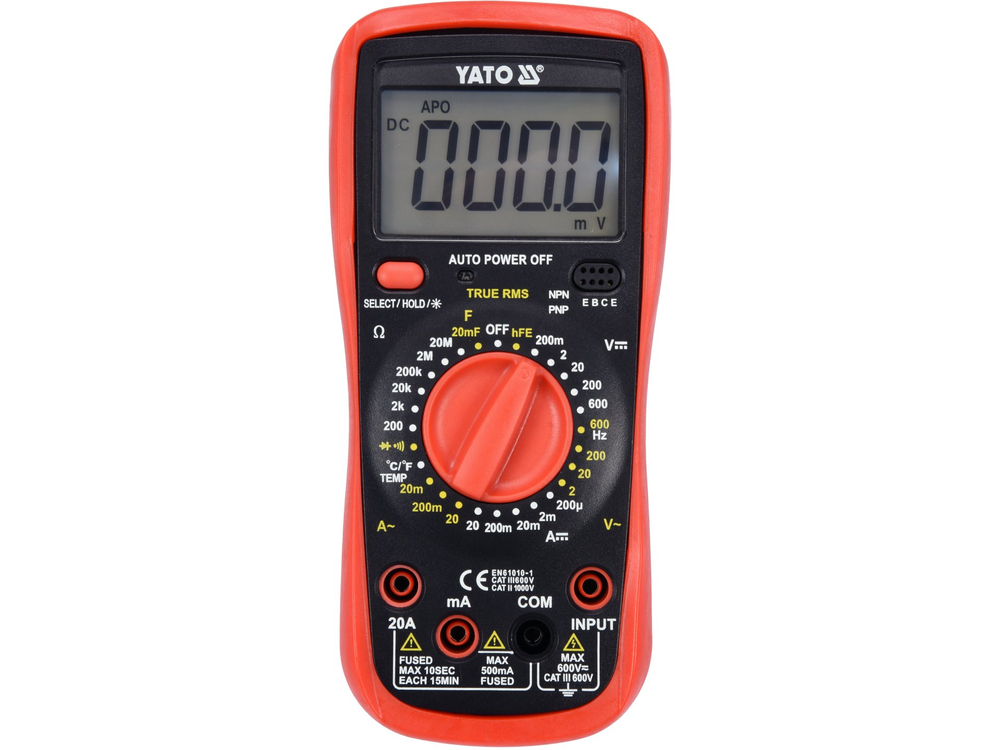

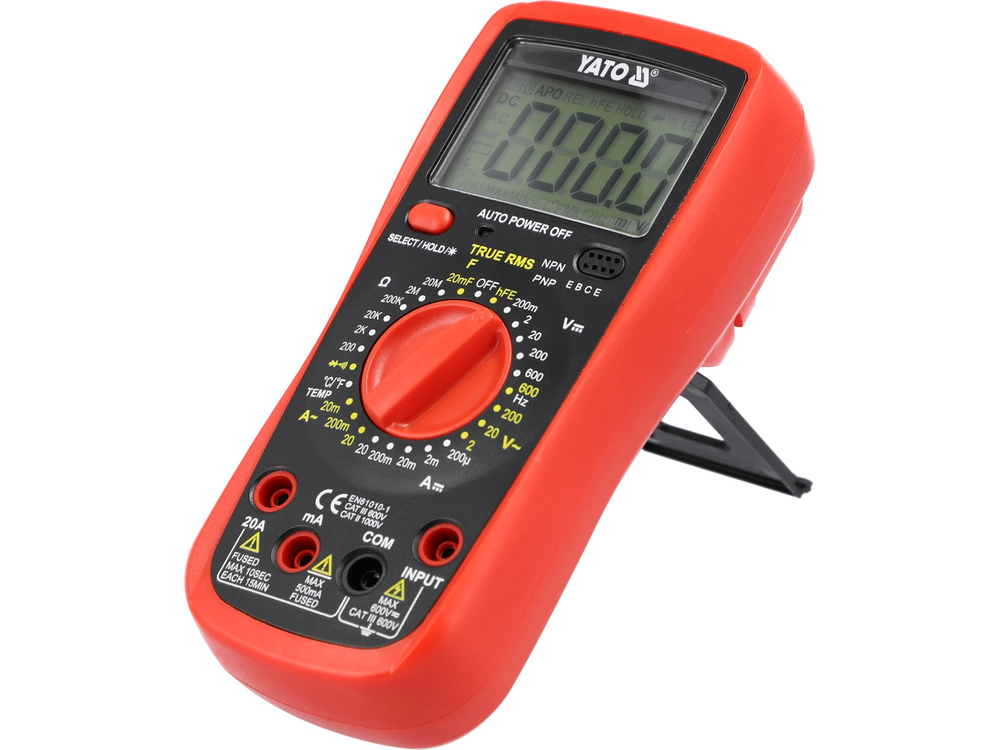

Víceúčelový měřicí přístroj YT-73083 s funkcí TRUE RMS a ručním rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Měření střídavého a stejnosměrného proudu až do 20 A odlišuje multimetr od ostatních přístrojů a díky velkému displeji s modrým podsvícením bude výsledek viditelný i za zhoršených světelných podmínek.

Základní měření:

• Měření střídavého napětí: 0-600 V, SKUTEČNÁ EFEKTIVNÍ HODNOTA.
• Měření stejnosměrného napětí: 0-600 V, STEJNOSMĚRNÉ NAPĚTÍ
• Měření střídavého proudu: STŘÍDAVÝ PROUD 0-20 A, TRUE RMS
• Měření stejnosměrného proudu: 0-20 A, STEJNOSMĚRNÝ PROUD
• měření odporu: 0-20 MΩ
• test diod:_IF 1mA,_UR 3,3 V
• test spojitosti obvodu: 0-100 Ω

Další měření:

• měření kondenzátoru: 0-20 mF
• měření frekvence proudu v domácích instalacích 230 a 400 V: 50-60 Hz
• měření teploty: -40 až 1000 °C
• test hFe tranzistorů: 0-1000, integrovaná měřicí zásuvka

Přesnost měření:

Příklad stanovení přesnosti pro měření střídavého napětí. Výpočet pro výsledek měření: 235 V

• Přesnost měření měřicího přístroje YT-73083 pro tento rozsah je : ±(1,2 % + 8), rozlišení 0,1 V
• Výpočet vzorce pro určení chyby měření: (výsledek měření x 1,2 %) + 8 x rozlišení
• výpočet: (235 x 1,2 %) + 8 x 0,1 = 2,82 + 0,8 = 3,62 V

Skutečný výsledek včetně chyby měření pro indikaci 235 V = 235 ± 3,62 V

• Skutečný výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,126 V
• výsledek včetně chyby měření pro indikaci měření střídavého proudu: 0,12 %: 8 A = 8 ± 0,15 A

Tabulku s rozlišením a přesností měření naleznete v návodu k obsluze.

Vestavěné funkce:

• TRUE RMS - měřicí přístroj s touto funkcí zobrazuje skutečnou efektivní hodnotu střídavého napětí/napětí. Na rozdíl od měřičů s průměrováním ukazují přístroje s true rms správnou hodnotu nejen pro sinusové průběhy, ale také pro sinusové průběhy zkreslené např. vyššími harmonickými nebo čtvercové či trojúhelníkové průběhy. Nezbytná funkce všude tam, kde se v obvodu vyskytují spínané zdroje, pohony motorových měničů, vzduchotechnické instalace atd.
• SELECT - změna režimu měření, např. změna z diodového testu na test spojitosti obvodu, při nastavení knoflíku na měření střídavého napětí 600 V změna na měření frekvence v domovních instalacích.
• DATA HOLD - uchování aktuálně naměřené hodnoty na displeji.

Další informace

• LCD displej, maximální zobrazený výsledek: 1999
• podsvícení displeje
• zvukový signál při testu spojitosti obvodu pro odpor pod 50 Ω
• možnost samostatného zapnutí testů diod a spojitosti

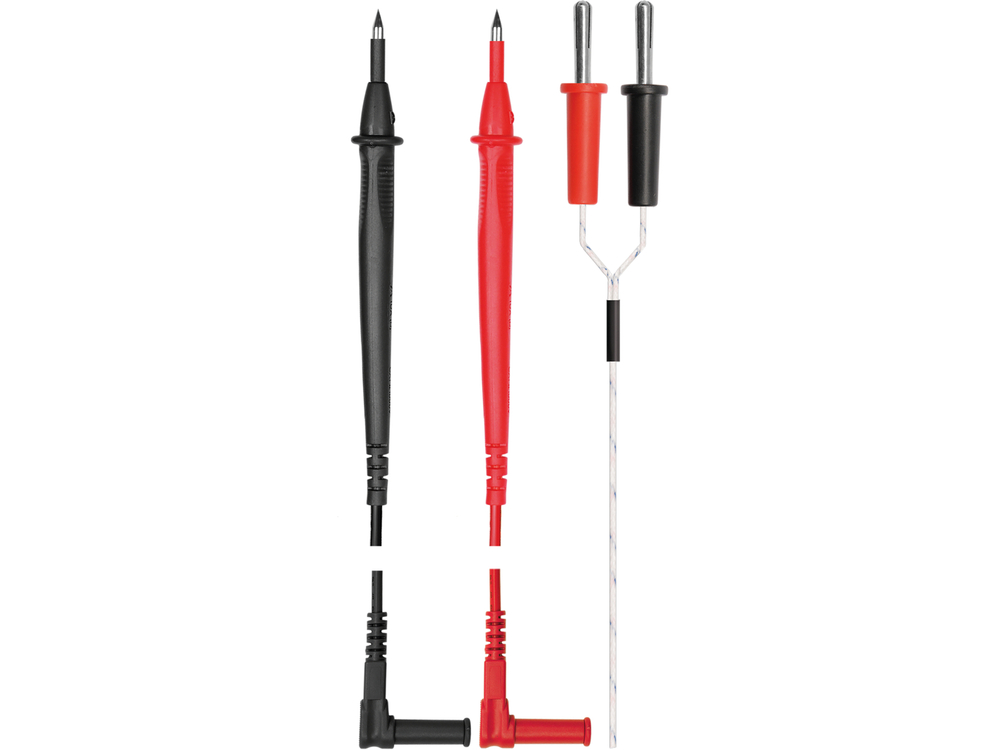

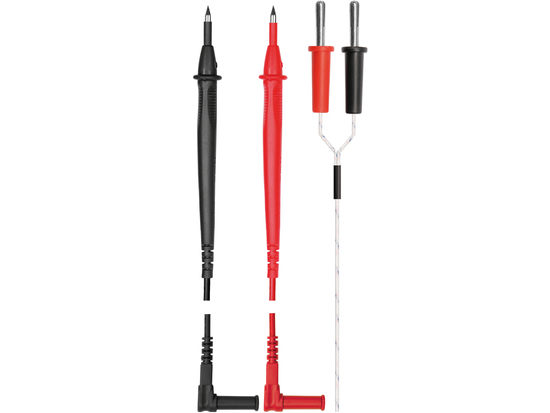

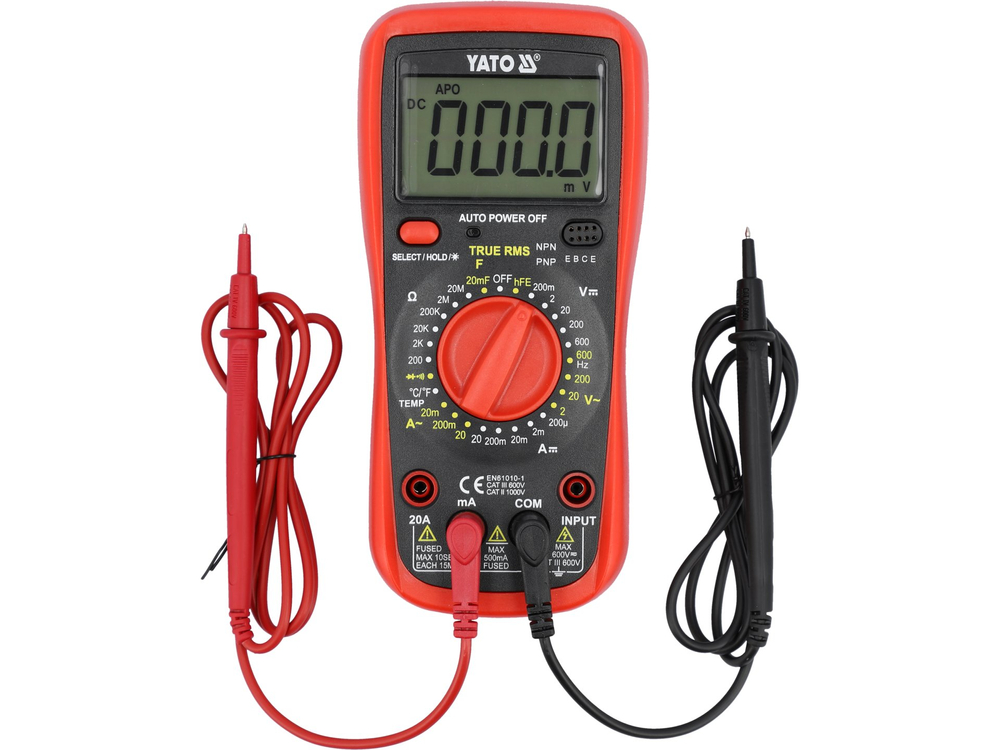

• měřicí sondy a teplotní sonda jsou součástí dodávky
• konstrukce s ochranou proti přetížení
• pouzdro z ABS plastu + tzv. pouzdro, tj. gumový kryt chránící měřicí přístroj před mechanickým poškozením
• automatické vypnutí po 15 minutách
• indikátor slabé baterie
• napájení: 9 V baterie (6F22)

Pozor!

V případě měření neznámých hodnot měřidlem s ruční změnou rozsahu pomocí voliče je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje.
