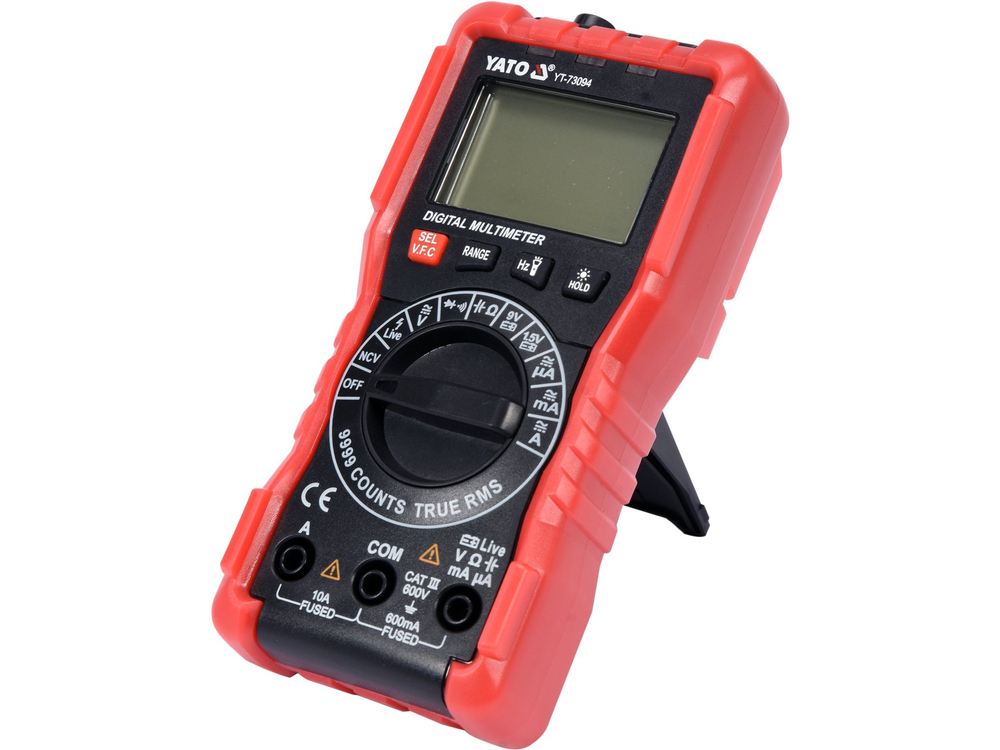

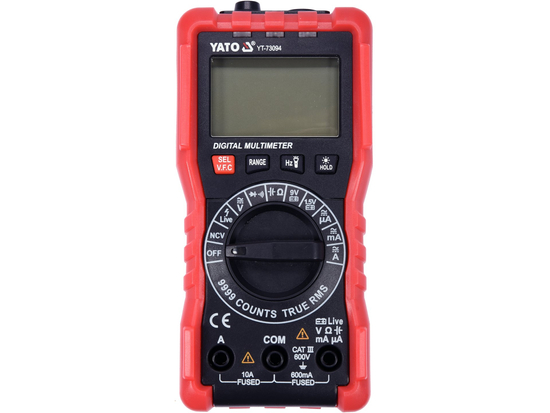

Univerzální měřicí přístroj YT-73094 s funkcí TRUE RMS a automatickým rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Další a užitečnou možností je možnost bezkontaktní detekce střídavého napětí a také detekce fázového vodiče přes izolaci. Pomocí testu 1,5V a 9V baterie můžeme zkontrolovat napětí baterie při zatížení, to pomůže posoudit její stav a vyloučit nebo potvrdit nutnost výměny.

Základní měření:

• Měření střídavého napětí: STŘÍDAVÉ NAPĚTÍ 0-600 V, SKUTEČNÁ EFEKTIVNÍ HODNOTA + STŘÍDAVÉ NAPĚTÍ.
• Měření stejnosměrného napětí: STEJNOSMĚRNÉ NAPĚTÍ 0-600 V
• Měření střídavého proudu: A.C. 0-10 A, TRUE RMS + V.F.C.
• Měření stejnosměrného proudu: STEJNOSMĚRNÝ PROUD 0-10 A
• Měření odporu: 0-9,999 MΩ
• test diod:_IF 1 mA,_UR 3,3 V
• test spojitosti obvodu: 0-30 Ω

Další měření:

• měření kondenzátorů: 0-99,99 mF
• měření frekvence: 0-60 khz
• bezkontaktní detekce střídavého napětí: NCV
• test baterie 1,5 V se zátěžovým odporem cca 30 Ω
• test 9 V baterie se zátěžovým odporem cca 300 Ω

Přesnost měření:

Příklad stanovení přesnosti měření střídavého napětí. Výpočet výsledku měření: 235 V

• Přesnost měření měřicího přístroje YT-73094 pro tento rozsah je : ±(1,2 % + 3), rozlišení 0,1 V
• Výpočet vzorce pro určení chyby měření: (výsledek měření x 1,2 %) + 3 x rozlišení
• výpočet: (235 x 1,2 %) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Skutečný výsledek včetně chyby měření pro indikaci 235 V = 235 ± 3,12 V

• Skutečný výsledek včetně chyby měření pro indikaci stejnosměrného napětí: 12 V = 12 ± 0,114 V
• výsledek včetně chyby měření pro indikaci měření střídavého proudu: 0,12 %: 8 A = 8 ± 0,15 A

Tabulku s rozlišením a přesností měření naleznete v návodu k obsluze.

Vestavěné funkce:

• TRUE RMS - měřicí přístroj s touto funkcí zobrazuje skutečnou efektivní hodnotu střídavého napětí/napětí. Na rozdíl od měřičů s průměrováním ukazují přístroje s true rms správnou hodnotu nejen pro sinusové průběhy, ale také pro sinusové průběhy zkreslené např. vyššími harmonickými nebo čtvercové či trojúhelníkové průběhy. Nezbytná funkce všude tam, kde se v obvodu objevují spínané zdroje, pohony motorových měničů, vzduchotechnické instalace atd.
• NCV - bezkontaktní detekce střídavého napětí indukční metodou. Přístroj detekuje přítomnost napětí v izolovaném vodiči a může také indikovat fázový vodič.
• V.F.C. - filtr s dolní propustí. Tato funkce má své využití například při měření výstupního napětí regulátoru elektromotoru, který využívá změny frekvence a napětí k řízení otáček motoru (regulátory VFD). Když je funkce aktivována, měřicí přístroj odfiltruje vysokofrekvenční rušení například ze signálu PWM a ponechá pouze nízkou frekvenci. Tímto způsobem filtr umožňuje přesné měření efektivní hodnoty napětí/proudu tekoucího do motoru.
• Test baterií 1,5 a 9 V - měřič během testu odebírá z baterie malé množství proudu, což nám poskytuje 100 % informací potřebných k posouzení, zda bude daný zdroj energie schopen napájet naše zařízení. Pro úplnou informaci je dobré nejprve změřit stejnosměrné napětí a poté porovnat výsledek s hodnotou z testu baterie. Příliš vysoký pokles nebo nízké napětí je jasným signálem, že zdroj napájení je třeba vyměnit.
• AUTO - automatické nastavení rozsahu měření. V případě měření neznámých hodnot pomocí měřicího přístroje s ručním nastavením rozsahu pomocí knoflíku je třeba provádět měření postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje. Naproti tomu v případě multimetru s funkcí AUTO stačí provést jedno měření a měřicí přístroj automaticky najde optimální rozsah. Měřicí přístroj se standardně spouští v režimu AUTO
• RANGE - ruční změna rozsahu měření. Užitečná funkce při kontrole mnoha stejných součástek o známé hodnotě, např. série rezistorů. Ruční nastavení rozsahu výrazně zkrátí dobu takového měření.
• SEL - změna režimu měření, např. z měření střídavého napětí na měření stejnosměrného napětí.
• DATA HOLD - uchovává aktuálně naměřenou hodnotu na displeji.

Další informace

• LCD displej, maximální zobrazený výsledek: 9999
• podsvícení displeje a funkce svítilny
• zvukový signál při zkoušce spojitosti při odporu pod 30 Ω
• automatické přepnutí z diodového testu na test spojitosti při odporu pod 50 Ω (není možné nastavit měřič pouze na diodový test)
• měřicí sondy jsou součástí dodávky
• konstrukce s ochranou proti přetížení
• pouzdro z ABS + tzv. pouzdro, tj. gumový kryt chránící měřič před mechanickým poškozením
• automatické vypnutí měřiče
• indikátor slabé baterie
• napájení: dvě baterie 1,5 V (AAA)
