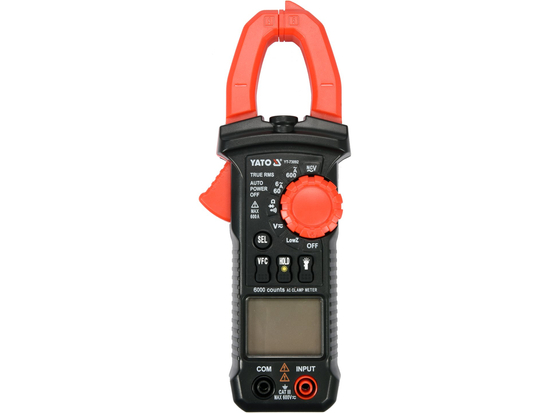

Univerzální klešťový přístroj YT-73092 s automatickým rozsahem pro většinu indikací umožňuje provádět základní i pokročilá elektrická měření. Měřič je vybaven kleštěmi, které umožňují měření střídavého proudu v jednom vodiči indukční metodou. Měření probíhá bez rozpojení obvodu nebo odpojení od zdroje napájení a umožňuje měřit mnohem větší proud než u běžných elektroměrů.

Základní měření:

• Měření střídavého napětí: STŘÍDAVÉ NAPĚTÍ 0-600 V, SKUTEČNÁ EFEKTIVNÍ HODNOTA + STŘÍDAVÉ NAPĚTÍ. + lowZ
• Měření stejnosměrného napětí: Stejnosměrné napětí: 0-600 V, LowZ
• Měření střídavého proudu: A.C. 0-600 A, TRUE RMS + V.F.C.
• měření odporu: 0-60 MΩ
• test diod:_IF 1 mA,_UR 2,3 V
• test spojitosti obvodu: 0-120 Ω

Další měření:

• Měření střídavého napětí v režimu nízké impedance: 0-600 V
• Měření stejnosměrného napětí v režimu nízké impedance: 0-600 V
• bezkontaktní detekce střídavého napětí: NCV

Přesnost měření:

Příklad určení přesnosti pro měření střídavého proudu. Výpočet pro výsledek měření: 30 A

• Přesnost měření měřicího přístroje YT-73092 pro tento rozsah je : ±(2,5 %+10), rozlišení 0,01 A
• Výpočet vzorce chyby měření: (výsledek měření x 2,5 %) + 10 x rozlišení
• výpočet: (30 x 2,5 %) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A

Skutečný výsledek včetně chyby měření pro indikaci 30 A = 30 ± 0,85 A

• výsledek včetně chyby měření pro indikaci střídavého napětí: 235 V = 235 ± 3,3 V
• výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,116 V

Tabulku s rozlišením a přesností pro příslušná měření naleznete v návodu k obsluze.

Vestavěné funkce:

• TRUE RMS - měřicí přístroj s touto funkcí zobrazuje skutečnou efektivní hodnotu střídavého napětí/napětí. Na rozdíl od měřičů s průměrováním ukazují přístroje s true rms správnou hodnotu nejen pro sinusové průběhy, ale také pro sinusové průběhy zkreslené např. vyššími harmonickými nebo čtvercové či trojúhelníkové průběhy. Nezbytná funkce všude tam, kde se v obvodu objevují spínané zdroje, pohony motorových měničů, vzduchotechnické instalace atd.
• NCV - bezkontaktní detekce střídavého napětí indukční metodou. Přístroj detekuje přítomnost napětí v izolovaném vodiči a může také indikovat fázový vodič.
• LowZ - měření střídavého a stejnosměrného napětí v režimu nízké impedance. Jev běžně označovaný jako "duchové napětí" může ztěžovat diagnostiku napájecích sítí například v průmyslových budovách. Tento jev je způsoben tím, že se napětí objevuje na nepřipojeném kabelu, ve kterém bylo indukováno napětí z kabelu připojeného k síti, který prochází stejným kanálem. Funkce LowZ sníží impedanci měřicích zásuvek měřiče desetkrát oproti standardnímu režimu měření, měřič pak při vzorkování napětí odebírá o něco vyšší proud a vybíjí tak náboj nahromaděný v kabelu. Výsledkem je měření napětí bez duchů napětí.
• V.F.C. - Filtr s dolní propustí. Tato funkce se používá například při měření výstupního napětí regulátoru elektromotoru, který využívá změny frekvence a napětí k řízení otáček motoru (regulátory VFD). Když je funkce aktivována, měřicí přístroj odfiltruje vysokofrekvenční rušení například ze signálu PWM a ponechá pouze nízkou frekvenci. Tímto způsobem filtr umožňuje přesné měření efektivní hodnoty napětí/proudu tekoucího do motoru.
• AUTO - automatické nastavení měřicího rozsahu. Při měření neznámých hodnot pomocí měřicího přístroje s ručním nastavením rozsahu pomocí voliče je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje. Naproti tomu u multimetru s funkcí AUTO stačí provést jedno měření a měřicí přístroj automaticky najde optimální rozsah. Měřicí přístroj se standardně spouští v režimu AUTO
• SEL - změní režim měření, např. z měření střídavého napětí na měření stejnosměrného napětí, přepnutí z testu diod na test spojitosti obvodu nebo měření odporu.
• HOLD - ponechání aktuálně měřené hodnoty na displeji

Další informace

• LCD displej, maximální zobrazený výsledek: 5999
• podsvícení displeje
• osvětlení měřicího pole svorek
• zvukový signál při zkoušce spojitosti pro odpory nižší než 60 Ω
• možnost samostatného zapnutí diodového testu a testu spojitosti
• kleště otevřené až do 26 mm a umožňující měření jednoho vodiče o maximálním průměru až 18 mm

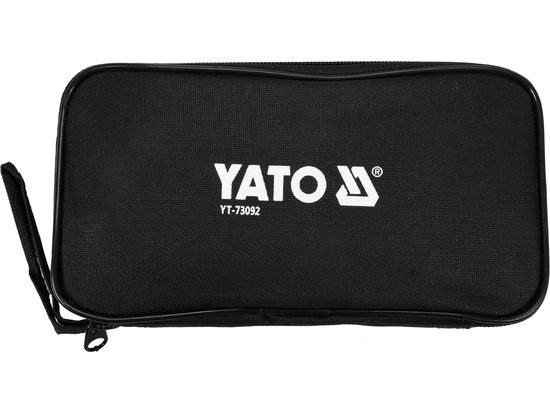

• zkušební sondy a pouzdro jsou součástí dodávky
• konstrukce s ochranou proti přetížení
• automatické vypnutí přístroje po 15 minutách nečinnosti
• indikátor slabé baterie
• napájení: dvě baterie 1,5 V (AAA)

Pozor!

Měření proudu klešťovými měřiči se provádí pouze na jednom vodiči, jednom kabelu. Připevnění kleští na vícežilový kabel bez izolace jediného vodiče ukáže nesprávný výsledek nebo nulový průtok proudu.
