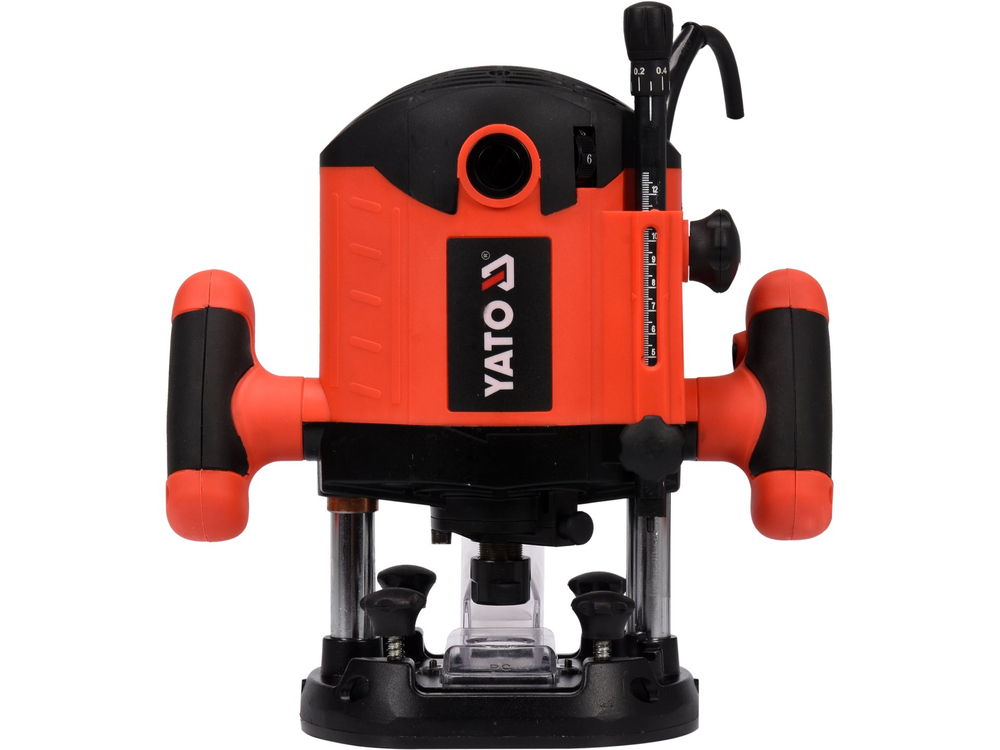

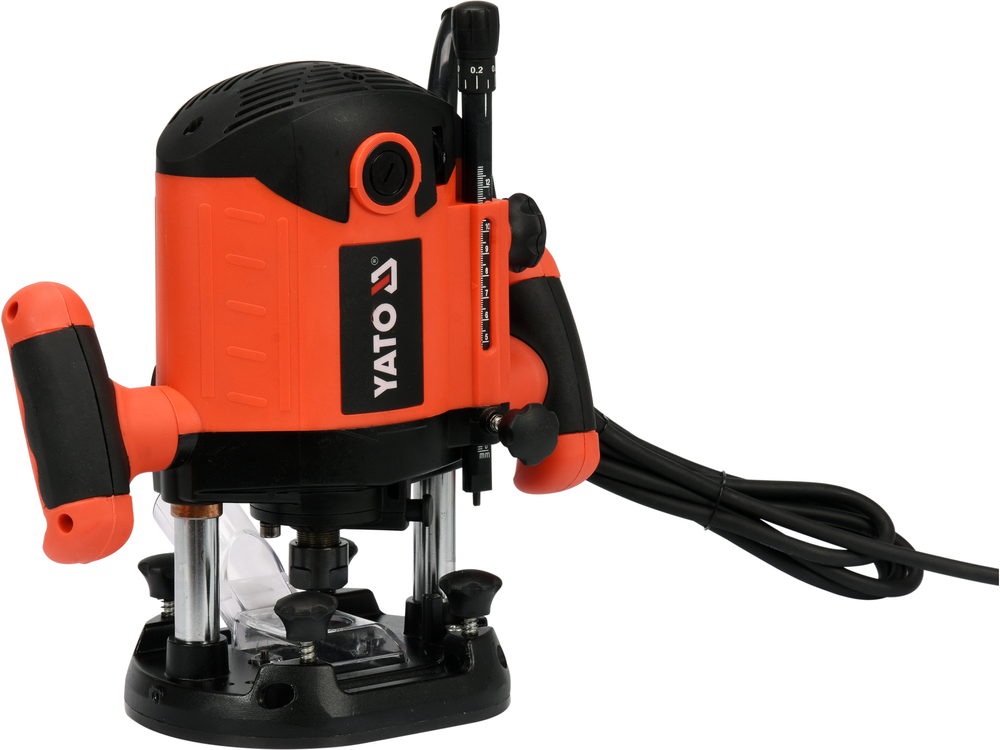

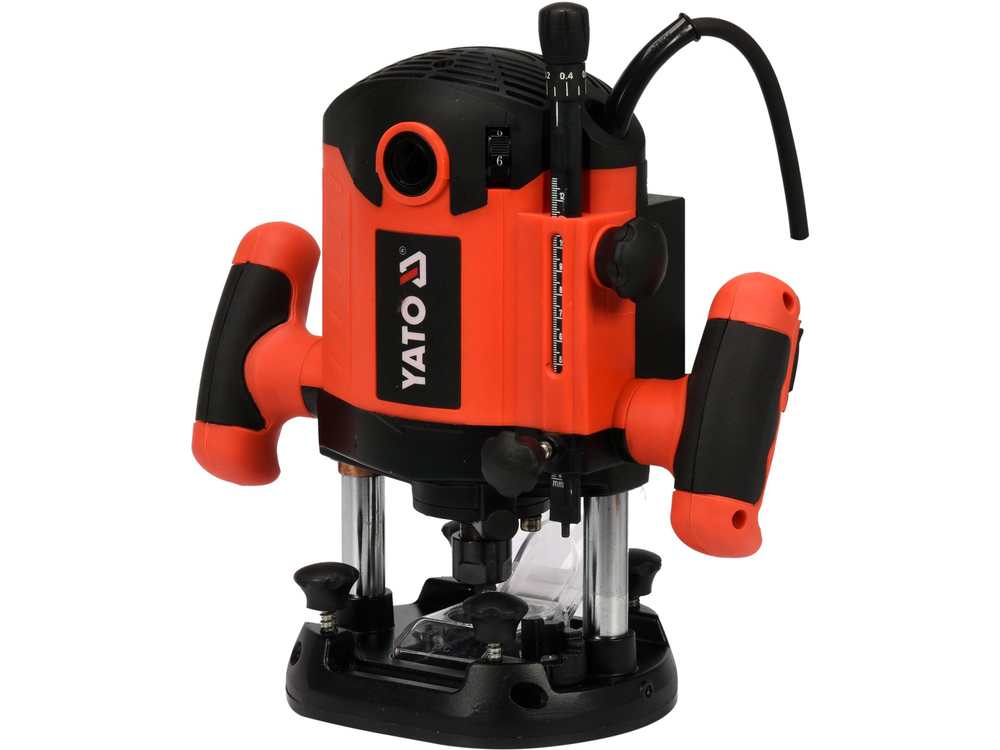

Silná a odolná frézka určená pro tvarování hran, frézování drážek a truhlářských spojů. Vyznačuje se vysokou přesností zpracování, jakou vyžaduje truhlářský průmysl, a pohodlnou rukojetí, která umožňuje nastavit otáčení palcem, aniž byste ztratili kontrolu nad nástrojem. Frézka je vybavena vodítky a usnadňuje frézování v přímce i v oblouku.

Určení

Nástroj se používá k opracování dřeva s frézou vedenou od horní části materiálu po jeho povrchu. Je vhodný také k opracování materiálů na bázi dřeva, jako jsou MDF, dřevotřískové desky, překližky atd.

Odsávání prachu

Jako zařízení pro odsávání prachu lze použít průmyslový vysavač.

Adaptér pro instalaci odsávání prachu se skládá ze dvou součástí:

• průhledné přípojky pro instalaci odsávání prachu
• kovové montážní desky

vodítko pro paralelní vedení

Vodítko usnadňuje frézování rovných hran nebo zářezů. Skládá se z dorazové desky a dvou tyčí.

Vodítko pro kruhové frézování

Kruhové vedení usnadňuje frézování kružnic a oblouků. Vodítko se skládá z jedné tyče a svorky s jehlou.

Zdvih frézovací jednotky

Zdvih frézovací jednotky slouží k nastavení hloubky frézování. Hodnota nastavení je viditelná v okénku krytu.

Číselník mikrometru

Hloubkoměr má také mikrometrický knoflík, který umožňuje přesné nastavení hloubky frézování pomocí další tyče, která vystupuje z hloubkoměru. Otáčení knoflíku je odstupňováno v milimetrech pro délku prodloužení tyče.

Nastavení rychlosti

Frézka umožňuje plynulé nastavení otáček v rozsahu uvedeném v tabulce technických údajů. Otáčky se nastavují pomocí kolečka.

Čím vyšší je viditelné číslo, tím vyšší jsou otáčky. Otáčky je třeba volit podle druhu obráběného materiálu a průměru frézy. Čím menší je průměr frézy a čím tvrdší je dřevo, tím vyšší otáčky lze nastavit.

Doplňující informace: V případě, že se jedná o řezací nástroj, je třeba provést jeho úpravu:

• vinutí směděnou izolací
• paralelní vodicí lišta, vyrobená z dokonale sladěných součástí, usnadňuje vedení nástroje
• Přesné nastavení hloubky řezu s aretací pro dokonalé pracovní výsledky
• Plynulé a bezpečné nastavení otáček bez nutnosti sundat ruce z běžícího nástroje
• Ochrana motoru a obsluhy při zaseknutí frézy v materiálu
• Přípojka pro odsávání prachu
• Maximální otáčky 23500 ot/min pro rychlou a přesnou práci
• maximální zdvih frézy 55 mm
• držák nástroje: 8, 12 mm
• 3 m gumový kabel
• pro použití s frézami, např. YT-6801, YT-6803
