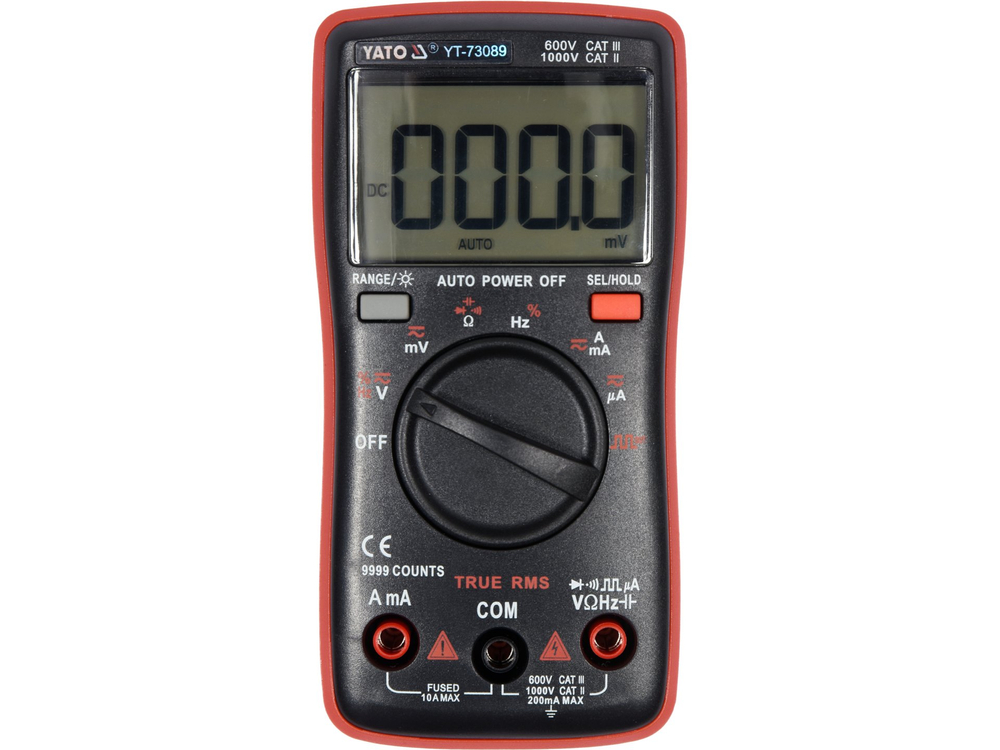

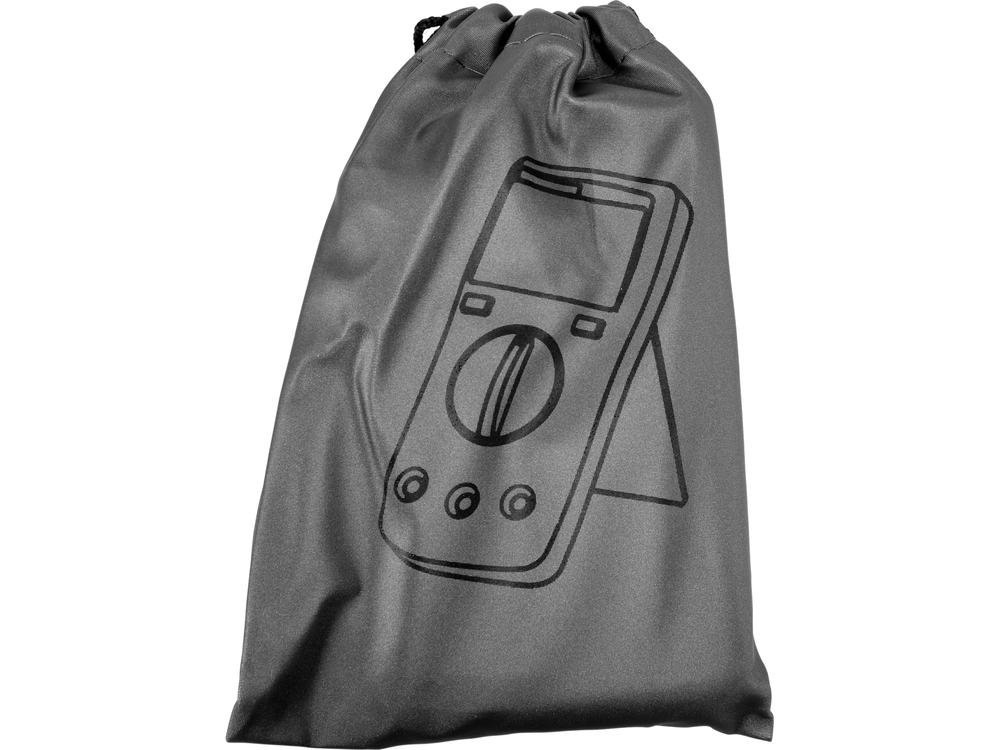

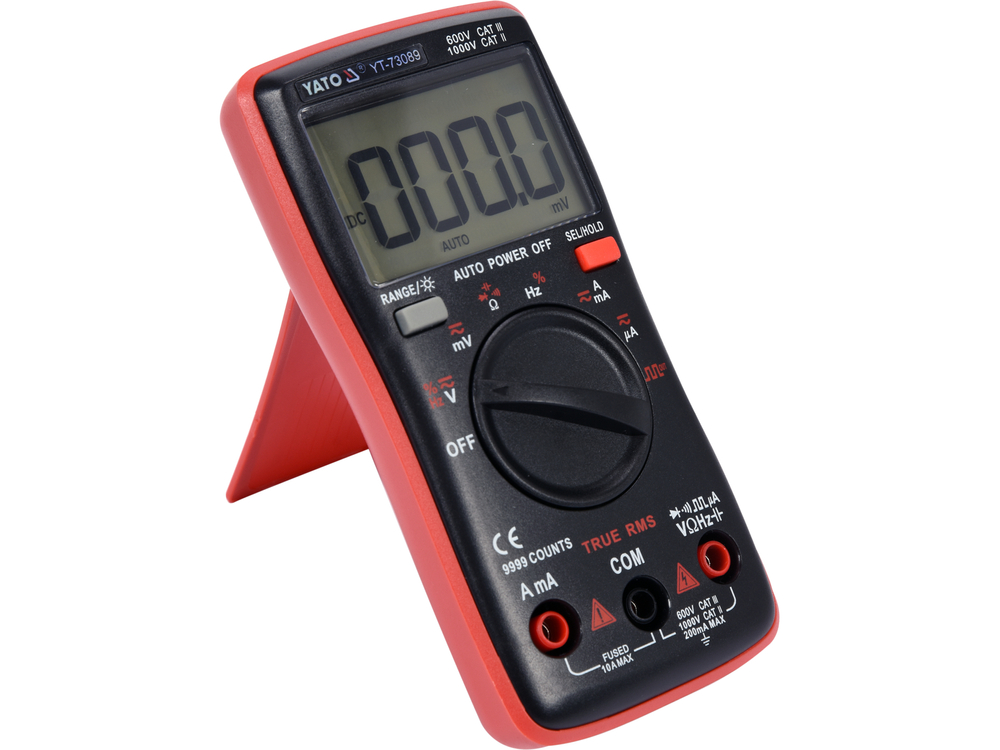

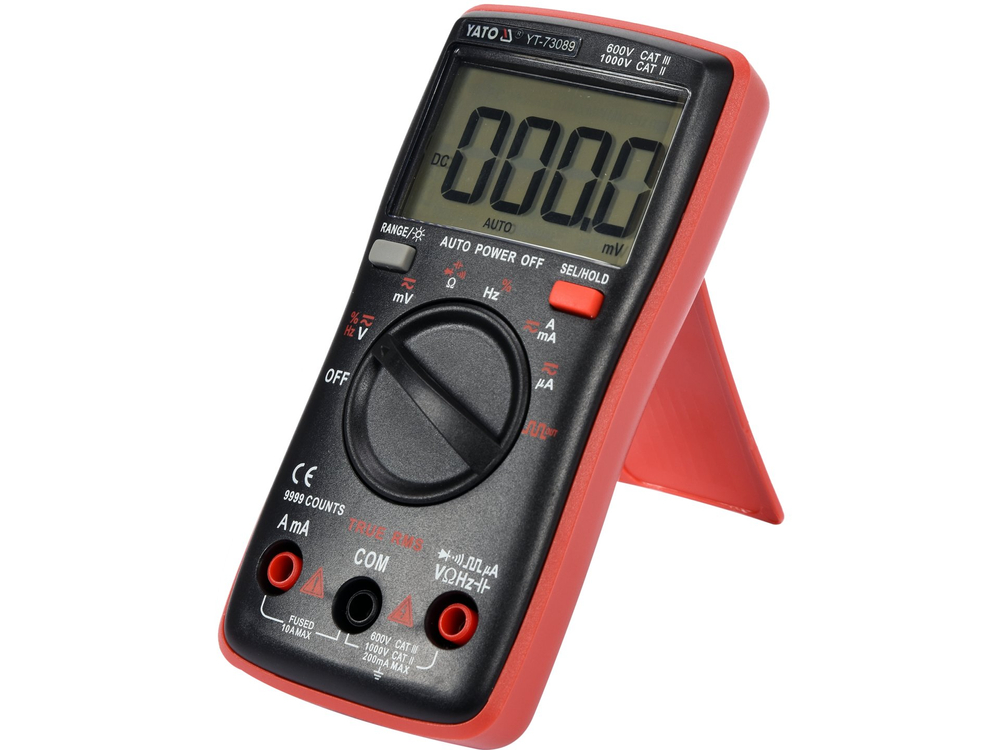

Univerzální měřicí přístroj YT-73089 s funkcí TRUE RMS a automatickým rozsahem pro každé měření. Umožňuje provádět základní i pokročilá měření elektrických veličin. Oblíbené pouzdro, malé rozměry a velký podsvícený displej spojují vysokou mobilitu s pohodlím při práci. Za rychlost, přesnost a opakovatelnost údajů vděčí multimetr moderní konstrukci řídicí desky a kvalitním měřicím sondám, jejichž velikost a přesnost ocení jak hobby technici, tak profesionální servisní technici. Generátor signálu obdélníkového průběhu pomůže například při diagnostice sluchátek nebo reproduktorů, zatímco speciální nastavení měření proudu v mikroampérech umožní testovat různé typy snímačů, například snímače plamene ve vzduchotechnice. Přívody měřicích sond mají silikonovou izolaci, která je pružná a odolná vůči vysokým teplotám.

Základní měření:

• Měření střídavého napětí: 0-750 V, SKUTEČNÁ EFEKTIVNÍ HODNOTA.
• Měření stejnosměrného napětí: STEJNOSMĚRNÉ NAPĚTÍ 0-999,9 V
• Měření střídavého proudu: 0-9,999 A, TRUE RMS
• Měření stejnosměrného proudu: 0-9,999 A, STEJNOSMĚRNÝ PROUD
• měření odporu: 0-9,999 MΩ
• test diod:_IF 5 mA,_UR 3 V
• test spojitosti obvodu: 0-50 Ω

Další měření:

• měření kondenzátoru: 0-9,999 mF
• měření frekvence: 0-9,999 Mhz
• měření plnicího faktoru: 1-99%
• generátor obdélníkového průběhu: 15 nastavení od 50 do 5000 Hz

Přesnost měření:

Příklad určení přesnosti pro měření střídavého napětí. Výpočet výsledku měření: 235 V

• Přesnost měření měřicího přístroje YT-73096 pro tento rozsah je : ±(1,0 % + 3), rozlišení 0,1 V
• Výpočet vzorce pro určení chyby měření: (výsledek měření x 1,0 %) + 3 x rozlišení
• výpočet: (235 x 1,0 %) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Skutečný výsledek včetně chyby měření pro indikaci 235 V = 235 ± 2,65 V

• Skutečný výsledek včetně chyby měření pro indikaci stejnosměrného napětí: 12 V = 12 ± 0,09 V
• výsledek včetně chyby měření pro indikaci měření střídavého proudu: 12,5 %: 8 A = 8 ± 0,15 A

Tabulku s rozlišením a přesností měření naleznete v návodu k obsluze.

Vestavěné funkce:

• TRUE RMS - měřicí přístroj s touto funkcí zobrazuje skutečnou efektivní hodnotu střídavého napětí/napětí. Na rozdíl od měřičů s průměrováním ukazují přístroje s true rms správnou hodnotu nejen pro sinusové průběhy, ale také pro sinusové průběhy zkreslené např. vyššími harmonickými nebo čtvercové či trojúhelníkové průběhy. Nezbytná funkce všude tam, kde se v obvodu objevují spínané zdroje, pohony motorových měničů, vzduchotechnické instalace atd.
• Generátor vlnových průběhů - nastavení knoflíku na generování signálu způsobí, že měřicí přístroj vygeneruje obdélníkovou vlnu o frekvenci od 50 do 5 000 Hz. Signál lze použít např. k diagnostice reproduktorů nebo ke kontrole nízkofrekvenčních stop v rádiu.
• AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot pomocí měřicího přístroje s ručním nastavením rozsahu pomocí voliče je třeba provádět měření postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje. Naproti tomu u multimetru s funkcí AUTO stačí provést jedno měření a měřicí přístroj automaticky najde optimální rozsah. Měřicí přístroj se standardně spouští v režimu AUTO
• RANGE - ruční změna rozsahu měření. Užitečná funkce při kontrole mnoha stejných součástek o známé hodnotě, např. série rezistorů. Ruční nastavení rozsahu výrazně zkrátí dobu takového měření.
• SEL - změna režimu měření, např. z měření střídavého napětí na měření stejnosměrného napětí.
• DATA HOLD - uchovává aktuálně naměřenou hodnotu na displeji.

Další informace

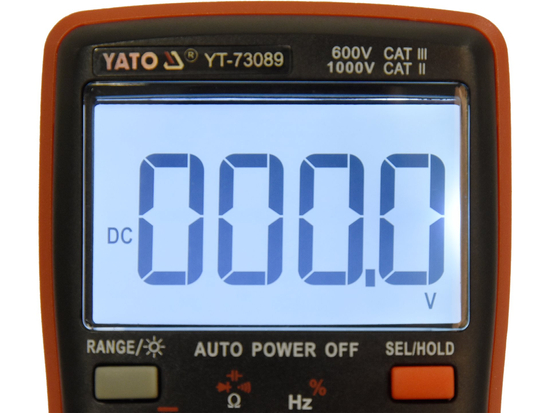

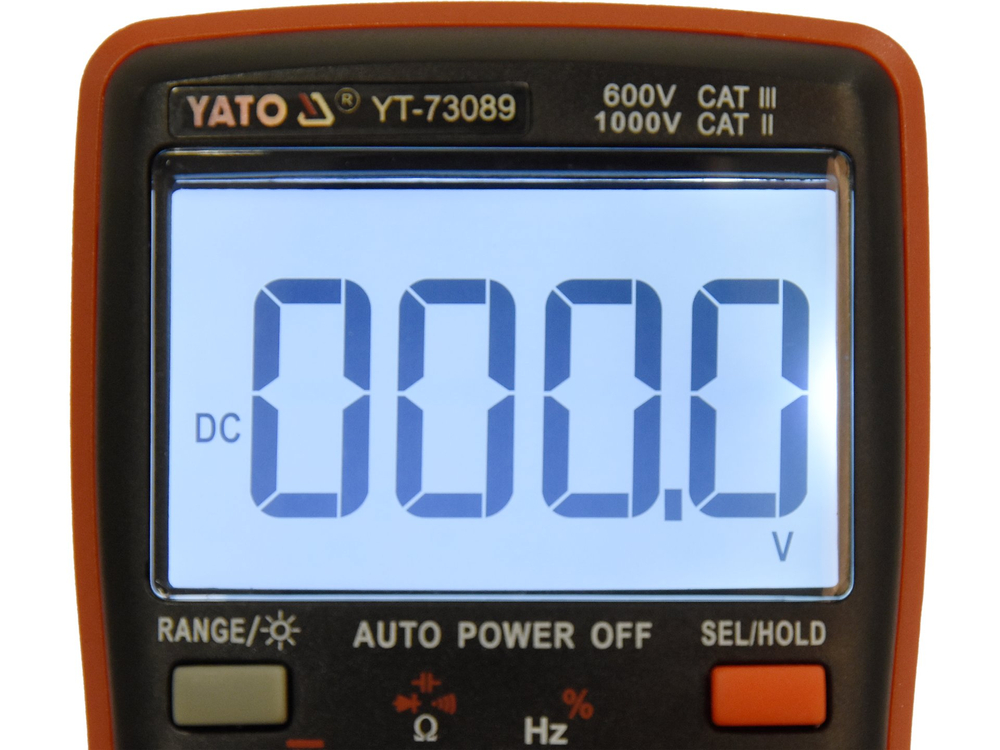

• LCD displej, maximální zobrazený výsledek: 9999
• podsvícení displeje
• zvukový signál při testu spojitosti obvodu pro odpor pod 50 Ω
• možnost samostatného zapnutí testů diod a spojitosti

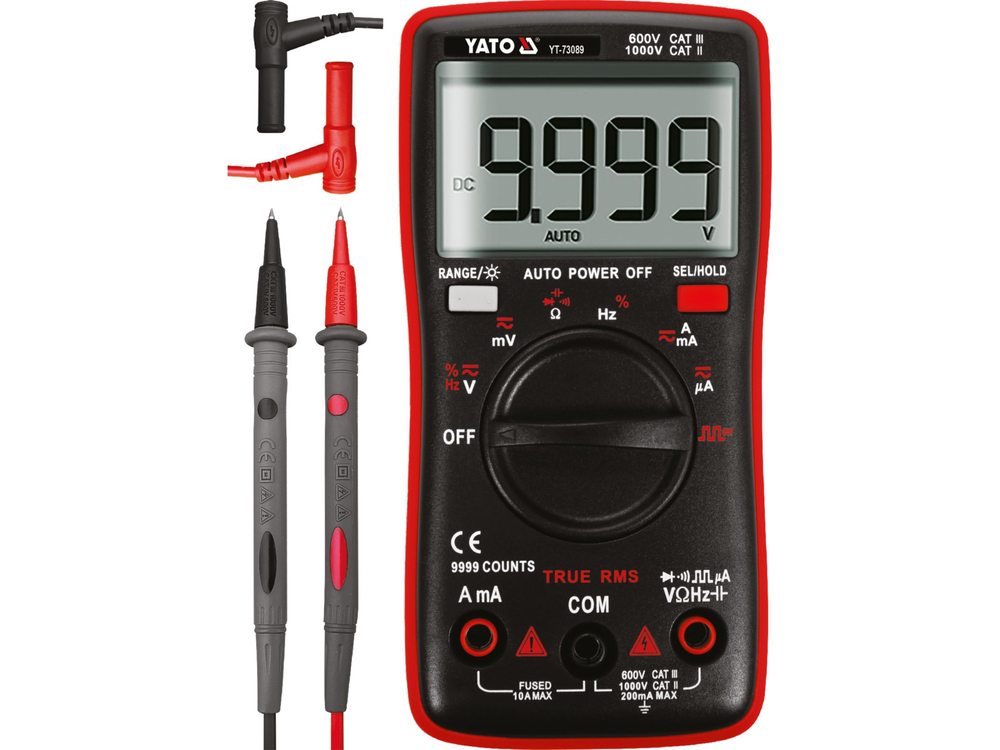

• zkušební sondy jsou součástí dodávky, délka 14,5 cm
• délka kabelu včetně sond 97 cm
• průměr kabelu včetně izolace: 3,5 mm
• konstrukce s ochranou proti přetížení
• pouzdro z plastu ABS
• automatické vypnutí měřiče po 15 minutách nečinnosti
• možnost vypnutí režimu automatického vypnutí
• indikátor slabé baterie
• napájení: dvě baterie 1,5 V (AAA)
