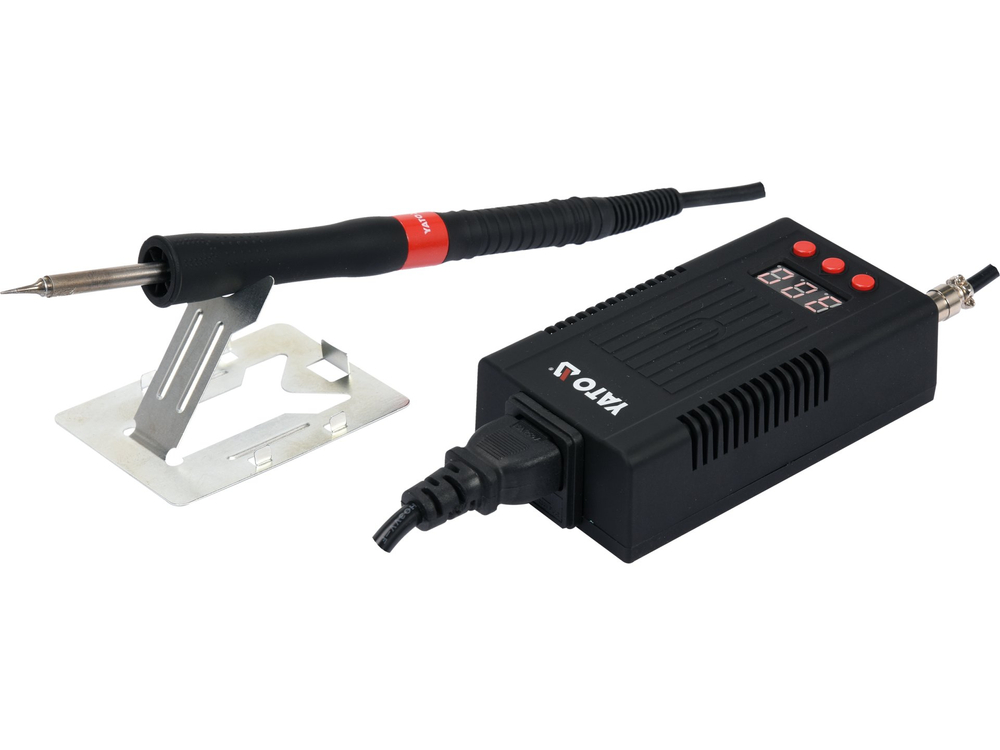

Pájecí stanice YT-82461 s digitálním LED displejem, regulací teploty a funkcí kalibrace teploty byla navržena pro použití s pájecím hrotem se zabudovaným topným tělesem. Pájecí hrot typu T12 je kombinací odporového drátu s keramickým zapuštěním, teplotního čidla a vysoce kvalitního pájecího hrotu. Integrovaná konstrukce šípového hrotu umožňuje expresní ohřev a velmi rychlé ustálení teploty. Stanice Yato je jako jedna z mála na trhu vybavena přídavnou funkcí pro prodloužení životnosti topného tělesa a teplotního čidla, což výrazně zlepšuje ekonomiku pájecího hrotu s integrovanou konstrukcí. Pájecí baňka umožňuje rychlou výměnu pájecích hrotů, je velmi příjemná na dotek a vyznačuje se jednou z nejmenších vzdáleností rukojeti od pájecího hrotu, což je velmi užitečné při přesné práci.

• výkon: 75W
• teplotní rozsah: 90 - 480°C
• přesnost teploty: +- 2 °C
• stabilizace teploty
• kalibrace teploty
• tlačítko zapnutí a vypnutí na přední straně

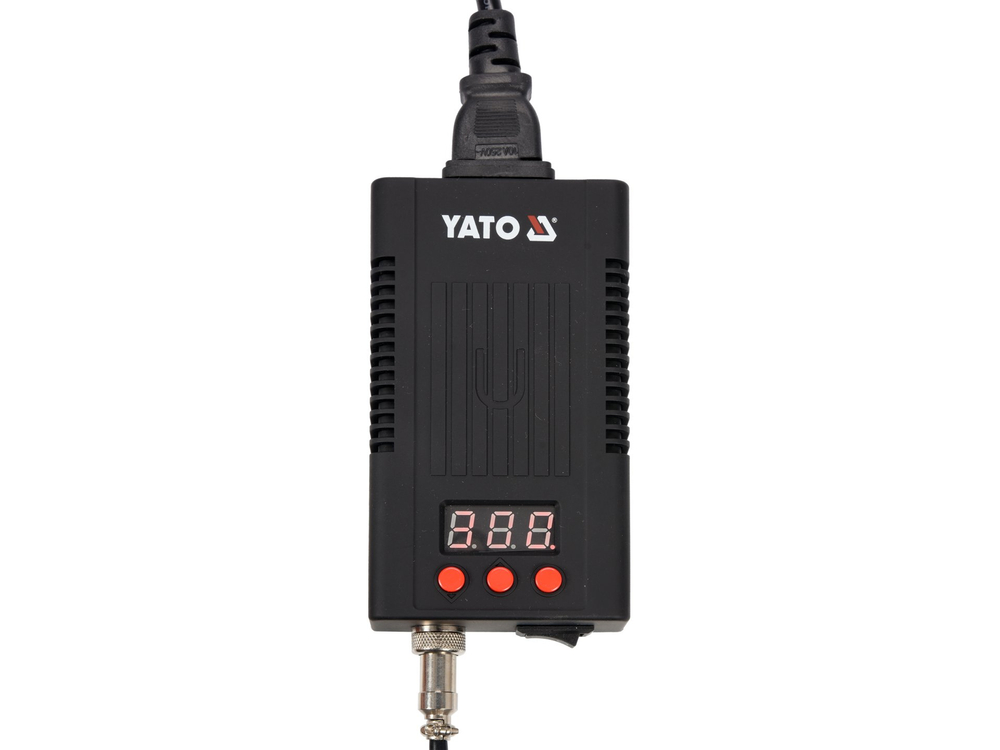

Digitální displej s červeným LED podsvícením nás informuje o:

• nastavenou a následně skutečnou teplotu hlavní plachty
• nastavení funkce kalibrace teploty

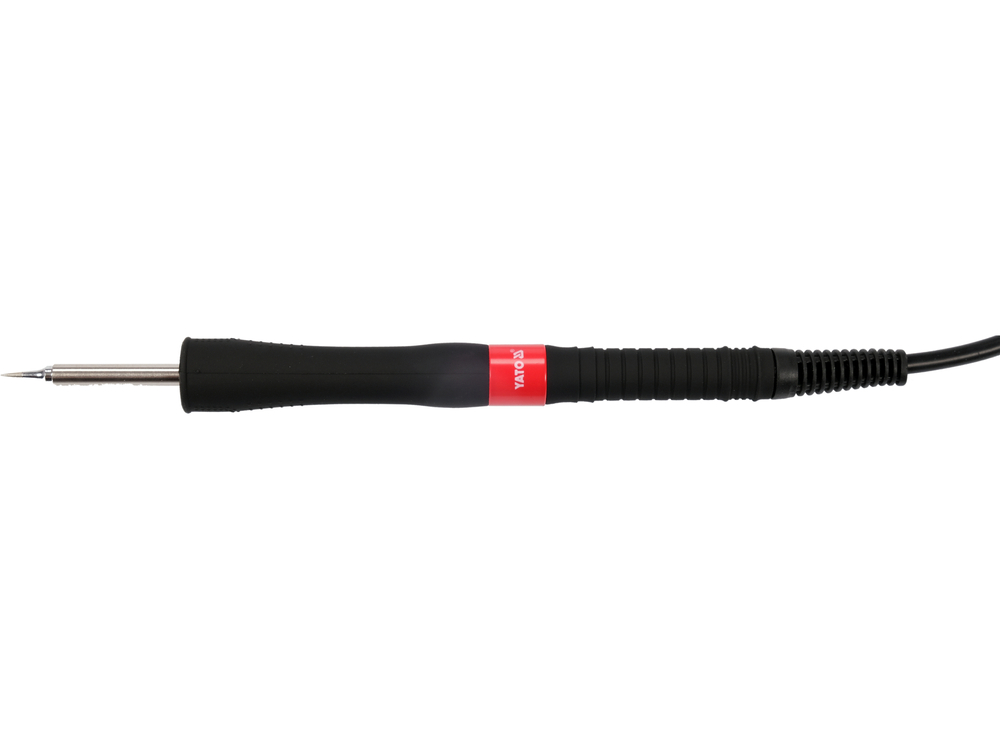

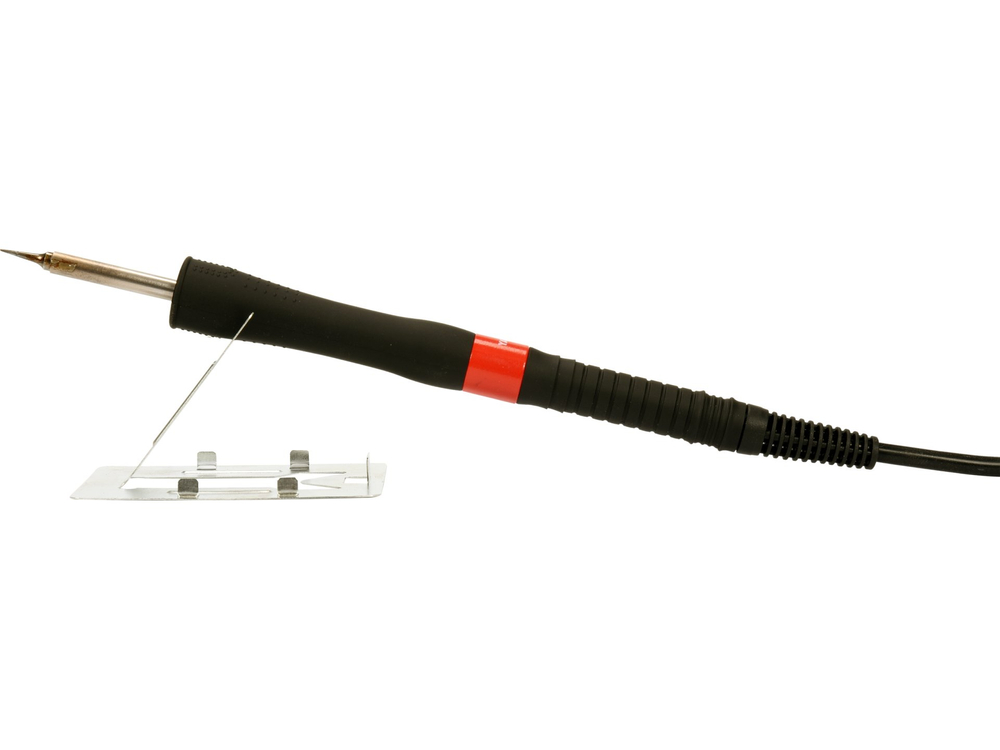

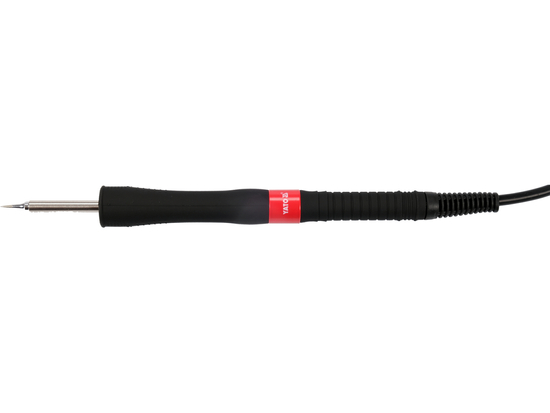

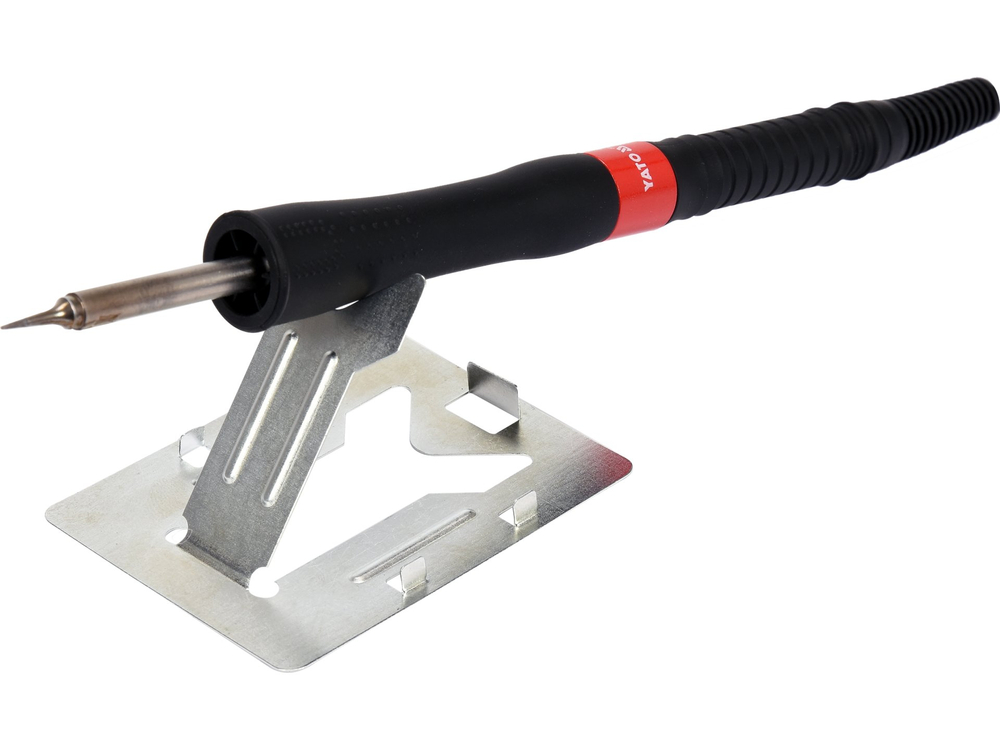

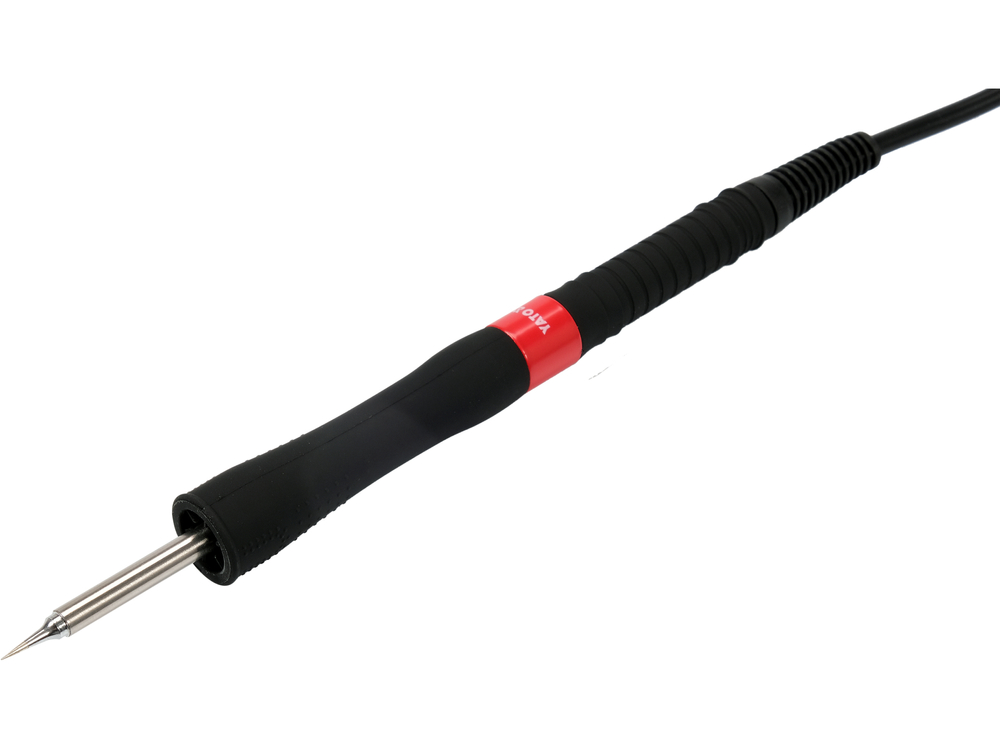

pájecí baňce:

• pracovní napětí ohřívače: až 24 V
• typ pájecího hrotu: T12
• rychlovýměnný hrot
• topné těleso a teplotní čidlo integrované v pájecím hrotu
• štíhlá rukojeť z vysoce kvalitního plastu
• Krátká vzdálenost mezi rukojetí a pájecím hrotem: pouze 45 mm výstupek pájecího hrotu
• Tepelně odolný, ohebný kabel
• délka kabelu: 1,05 m
• hmotnost páječky s pájecím hrotem a drátem: cca 65 g
• Pájecí hrot T12-ILS je součástí dodávky - pro přesnou práci, průměr hrotu pouze 0,15 mm

Pájecí stanice YT-82461 se zahřeje na provozní teplotu 350 °C za cca 20 sekund, přičemž na cca 85 % nastavení, v tomto případě na cca 300 °C, se zahřeje za 7 sekund.

Šipky T12 - výhody a nevýhody a vliv řízení spotřeby na jejich životnost:

Jednou z největších výhod integrované konstrukce pájecích hrotů je eliminace problému odporu vzduchu mezi pájecím hrotem a teplotním čidlem. Teplotní čidlo v pájecích hrotech typu T12 je zapojeno do série s topným tělesem* a je umístěno v pájecím hrotu co nejblíže jeho špičce. Jakákoli změna teploty, např. při pájení velkých součástek, je tak téměř okamžitě zaznamenána funkcí stabilizace teploty, která v reálném čase upraví výkon přístroje tak, aby bylo zachováno nastavené nastavení**.

Další výhodou, kterou ocení řada uživatelů, je rychlost výměny pájecího hrotu a dokonce i možnost výměny bez nutnosti čekat, až hrot vychladne. K tomu stačí zahřátý hrot uchopit žáruvzdorným materiálem a vysunout jej z pájecí baňky.

Sériové spojení teplotního čidla a ohřívače má nepochybně mnoho výhod, ale jeho nevýhodou je také snížení životnosti samotného čidla. Pájecí stanice Yato YT-82461 je jednou z mála na trhu se speciální funkcí omezující negativní dopad takového řešení:

V poslední fázi ohřevu hrotu software stanice postupně snižuje výkon topného tělesa, než dosáhne 100 % nastavení. Například při nastavení teploty 350 °C bude stanice pracovat na plný výkon až do přibližně 85 % nastavení a poté bude tento výkon postupně snižovat na posledních 15 %. Tento typ regulace omezuje negativní dopady přepětí výkonu jak na samotnou stanici, tak na prvky hlavní plachty. Inteligentní řízení výkonu má rovněž pozitivní vliv na přesné fungování funkce stabilizace teploty.

Další funkce: - V případě, že je v systému zabudována funkce stabilizace teploty, je možné, že je v systému zabudována funkce stabilizace teploty:

Funkce stabilizace teploty umožňuje udržovat přednastavenou teplotu pájecího hrotu za různých podmínek tepelné náročnosti a vytvořit tak správný pájecí spoj. V závislosti na velikosti pájeného dílu a pájecím poli vydává pájecí hrot více nebo méně tepla a přístroj pomocí vestavěného teplotního čidla hrotu průběžně snímá aktuální hodnotu a porovnává ji s nastavenou teplotou, poté podle potřeby zvyšuje nebo snižuje spotřebu energie, aby udržel nastavenou teplotu.

Funkce kalibrace teploty umožňuje kalibraci teplotního čidla zabudovaného v hrotu. V závislosti na kvalitě, velikosti a opotřebení hrotnice si může náročný uživatel čidlo zkalibrovat sám pomocí přístroje na měření teploty. Správný údaj má nejen pozitivní vliv na teplotní stabilitu, ale také pomáhá zkušenému uživateli vyhnout se chybě spočívající v přehřátí plošného spoje.

Pozor.

*Snímač teploty v šipkách T12 je zapojen do série s odporovým vodičem/ohřívačem a komunikace s řídicím obvodem probíhá přes vodiče napájející ohřívač. Obvykle v tomto typu provedení speciální řídicí obvod přeruší napájení ohřívače na dobu kratší než milisekunda, snímá teplotu hrotu hrotu šipky a podle potřeby průběžně upravuje parametry spotřeby energie. Jedná se o cyklický proces, který není za běžného provozu patrný a jehož výsledkem je stabilizace teploty hrotu šípu.

**Pro srovnání, stabilizace teploty u zařízení s baňkovou konstrukcí s topným tělesem a násuvným hrotem je zpožděna vlivem odporu vzduchu. Vzduch ve volném prostoru mezi hrotem šipky a topným tělesem se také musí ohřát nebo ochladit, což dále prodlužuje reakci teplotního čidla zabudovaného v topném tělese. Stabilizace, zejména u starších konstrukcí, kde byl teplotní senzor zabudován do středu topného tělesa, byla pomalá. Moderní baňky, jako jsou baňky YT-82456, YT-82458 a YT-82459, mají topná tělesa nové generace se speciálním tvarem a s teplotním čidlem umístěným na konci topného tělesa. Hrot baňky tak dobře přiléhá k topnému tělesu a vliv odporu vzduchu na stabilizační funkci je omezen na minimum.
