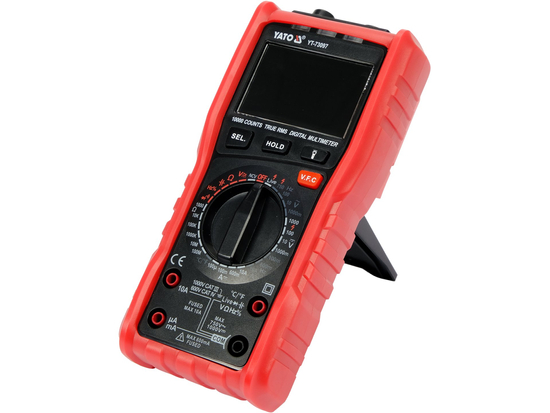

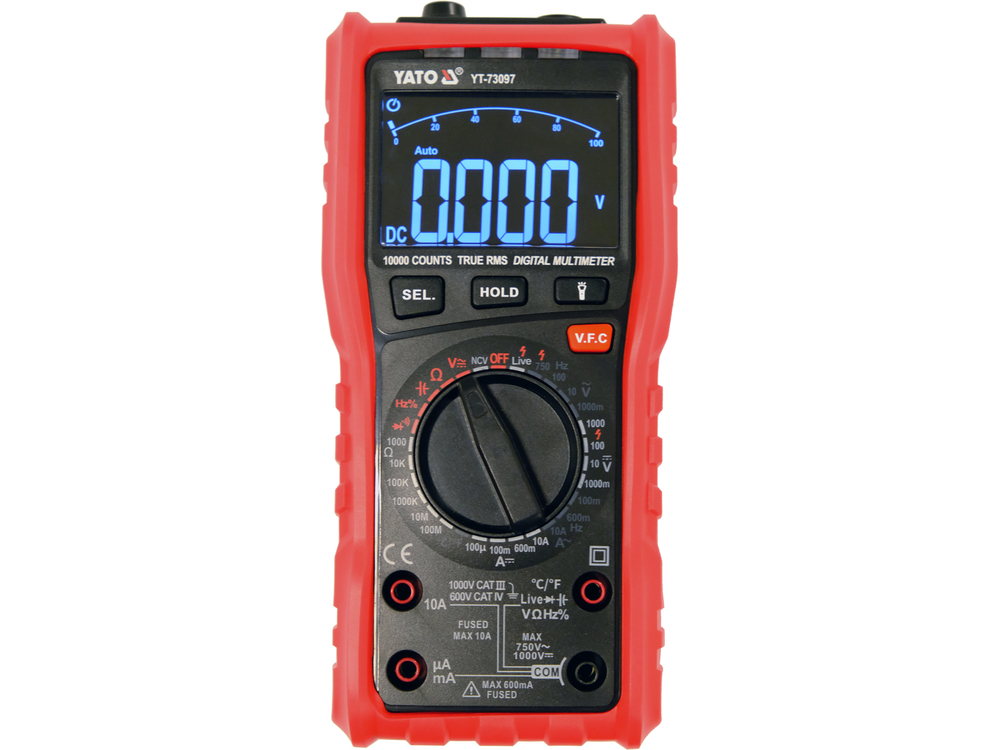

YT-73097 univerzální měřicí přístroj s funkcí TRUE RMS jedinečné konstrukce s automatickým a manuálním rozsahem měření. Umožňuje provádět základní i pokročilá měření elektrických veličin. Velký multifunkční displej LCD umožňuje v některých režimech měření zobrazit dvě hodnoty najednou, např. napětí a frekvenci ze síťové zásuvky. Kryt je vybaven červeným gumovým pouzdrem s vyhrazenými místy pro měřicí sondy, díky němuž měřicí přístroj nevyklouzne snadno z rukou a minimalizuje riziko poškození při pádu. Moderní konstrukce desky a speciální software znamenají nejen rychlost, přesnost a opakovatelnost měření, ale také zvýšenou úroveň bezpečnosti, o čemž svědčí získání certifikace CAT IV do 600 V.

Základní měření:

• Měření střídavého napětí: 0-750 V, TRUE RMS + V.F.C.
• Měření stejnosměrného napětí: 0-1000 V
• Měření střídavého proudu: STŘÍDAVÝ PROUD 0-10 A, SKUTEČNÁ EFEKTIVNÍ HODNOTA
• Měření stejnosměrného proudu: stejnosměrný proud STEJNOSMĚRNÝ PROUD: 0-10 A
• měření odporu: 0-99,99 MΩ
• test diod:_IF 1mA,_UR 3, 2V
• test spojitosti obvodu: 0-30 Ω

Doplňková měření:

• měření kondenzátorů: 0-99,99 mF
• měření frekvence: 0-9,999 Mhz
• měření plnicího faktoru: 1-99%
• měření teploty: -20 až 1000 °C
• bezkontaktní detekce střídavého napětí: NCV

Přesnost měření:

Příklad určení přesnosti měření střídavého napětí. Výpočet výsledku měření: 235 V

• Přesnost měření měřicího přístroje YT-73097 pro tento rozsah je : ±(1,0 % + 5), rozlišení 0,1 V
• Výpočet vzorce pro určení chyby měření: (výsledek měření x 1,0 %) + 5 x rozlišení
• výpočet: (235 x 1,0 %) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Skutečný výsledek včetně chyby měření pro indikaci 235 V = 235 ± 2,85 V

• Skutečný výsledek včetně chyby měření pro indikaci stejnosměrného napětí: 12 V = 12 ± 0,09 V
• výsledek včetně chyby měření pro indikaci měření střídavého proudu: 0,0 %: 8 A = 8 ± 0,15 A

Tabulku s rozlišením a přesností měření naleznete v návodu k obsluze.

Vestavěné funkce:

• TRUE RMS - měřicí přístroj s touto funkcí zobrazuje skutečnou efektivní hodnotu střídavého napětí/napětí. Na rozdíl od měřičů s průměrováním ukazují přístroje s true rms správnou hodnotu nejen pro sinusové průběhy, ale také pro sinusové průběhy zkreslené např. vyššími harmonickými nebo čtvercové či trojúhelníkové průběhy. Nezbytná funkce všude tam, kde se v obvodu objevují spínané zdroje, pohony motorových měničů, vzduchotechnické instalace atd.
• NCV - bezkontaktní detekce střídavého napětí indukční metodou. Přístroj detekuje přítomnost napětí v izolovaném vodiči pomocí snímače NCV na čelní straně přístroje.
• LIVE - test přítomnosti fáze pomocí jedné z měřicích sond. Umožňuje zkontrolovat, ve kterém otvoru elektrické zásuvky se nachází fáze. Zasuňte měřicí sondu do otvoru, pokud je fáze detekována, na displeji se zobrazí nápis LIVE.
• V.F.C. - filtr s nízkou propustností. Tato funkce se používá například při měření výstupního napětí regulátoru elektromotoru, který využívá změny frekvence a napětí k řízení otáček motoru (regulátory VFD). Když je funkce aktivována, měřicí přístroj odfiltruje vysokofrekvenční rušení například ze signálu PWM a ponechá pouze nízkou frekvenci. Tímto způsobem filtr umožňuje přesné měření efektivní hodnoty napětí/proudu tekoucího do motoru.
• AUTO - automatické nastavení měřicího rozsahu. Při měření neznámých hodnot pomocí měřicího přístroje s ručním nastavením rozsahu pomocí voliče je třeba provádět měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak hrozí poškození přístroje. Naproti tomu u multimetru s funkcí AUTO stačí provést jedno měření a měřicí přístroj automaticky najde optimální rozsah. YT-73097 je unikátní konstrukce, protože kromě režimů s automatickým měřením nabízí měření základních elektrických veličin také na rozsahy nastavené ručně pomocí knoflíku, čímž kombinuje výhody obou řešení. Pokud znáte přibližnou hodnotu měření a nastavíte vhodný rozsah, využijete rychlost indikace
• SEL - změní režim měření, např. z měření střídavého napětí na měření stejnosměrného napětí
• HOLD - udržuje aktuálně měřenou hodnotu na displeji
• FLIGHT - na přední straně přístroje je umístěna dioda pro osvětlení pracovní plochy, která se zapíná a vypíná tímto tlačítkem.

Další informace:

• LCD displej, maximální zobrazený výsledek: 9999
• zvukový a světelný signál při zkoušce spojitosti pro odpory nižší než 30 Ω
• automatický režim pro diodové testy a testy spojitosti, v tomto nastavení měřič sám rozpozná, zda se jedná o diodu nebo nízkoodporový obvod
• možnost zapnout diodový test a test spojitosti odděleně pomocí tlačítka SEL, v nastavení testu spojitosti se okamžitě ozve bzučák

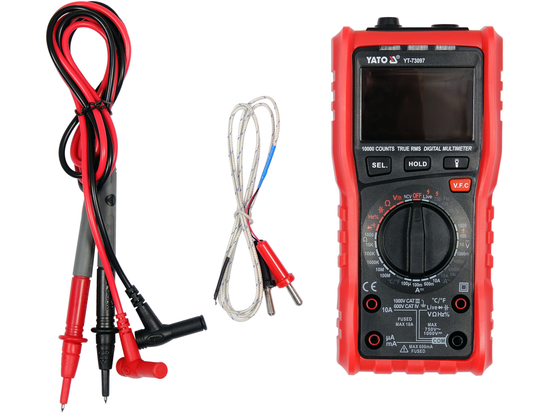

• měřicí sondy o délce 15 cm jsou součástí sady
• délka kabelu včetně sond 110 cm
• průměr kabelu včetně izolace: 3,5 mm
• konstrukce s přetížením a ochranou pro měření proudu i napětí
• alarm přepálené pojistky
• alarm při zasunutí sondy do nesprávné zásuvky, např. pokud po zapnutí nastavíte měřič na měření napětí a zasunete sondu do zásuvky pro měření proudu, na displeji se zobrazí nápis LEAD.
• pouzdro z ABS
• automatické vypnutí měřiče po 10 minutách nečinnosti
• indikátor slabé baterie
• napájení: dvě baterie 1,5 V (AA)
