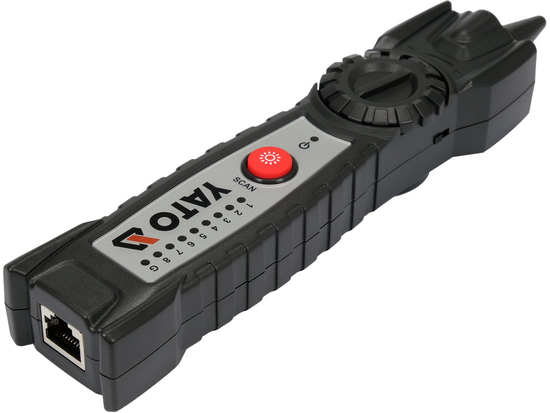

Lokátor kabelů YT-73137 je zařízení pro kontrolu a lokalizaci kabeláže. Slouží k určení trasy kabelu ve zdi, identifikaci síťového kabelu v serverovně, lokalizaci poruchy v elektrickém systému automobilu, ověření pořadí spojů v kabelu RJ-45 a kontrole stavu telefonní linky.

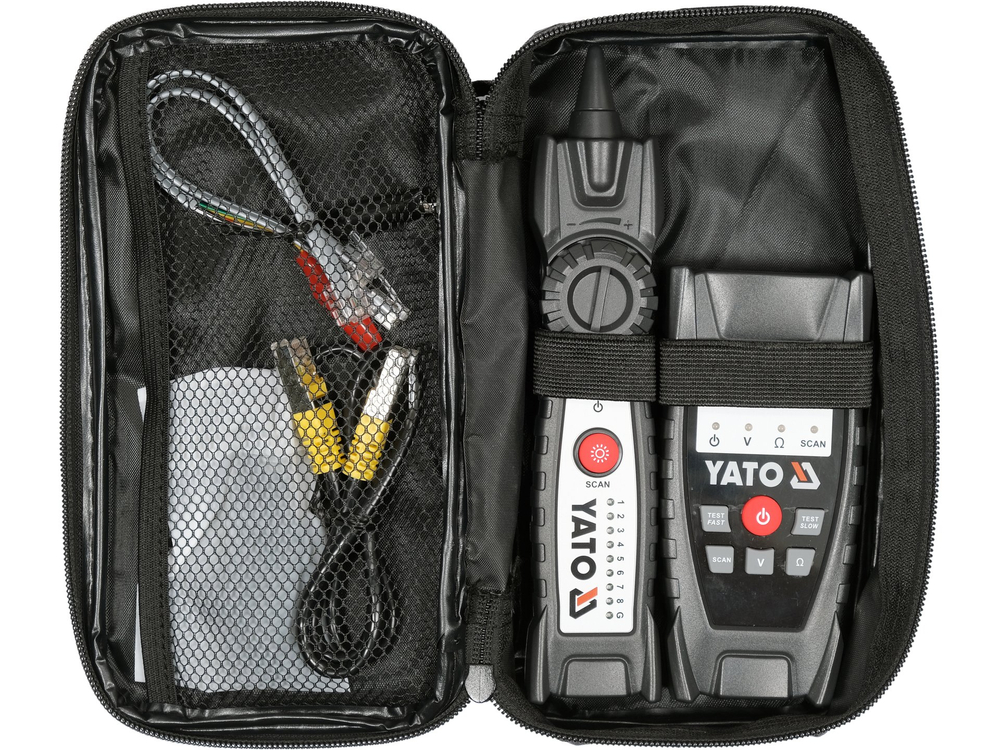

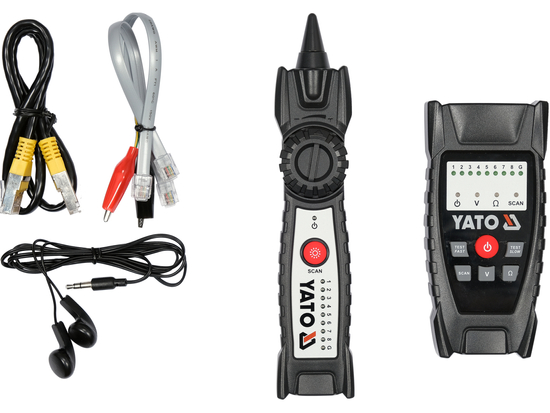

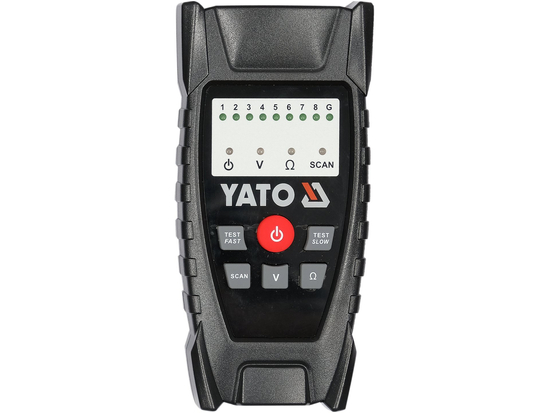

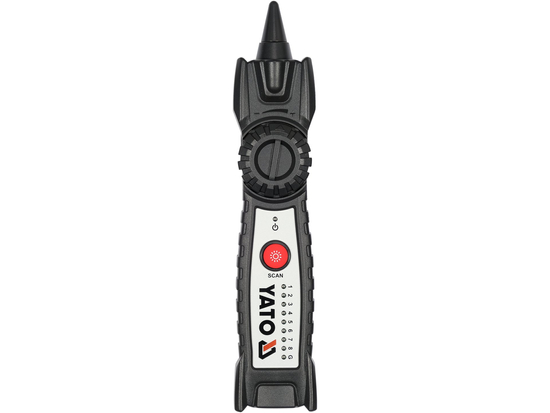

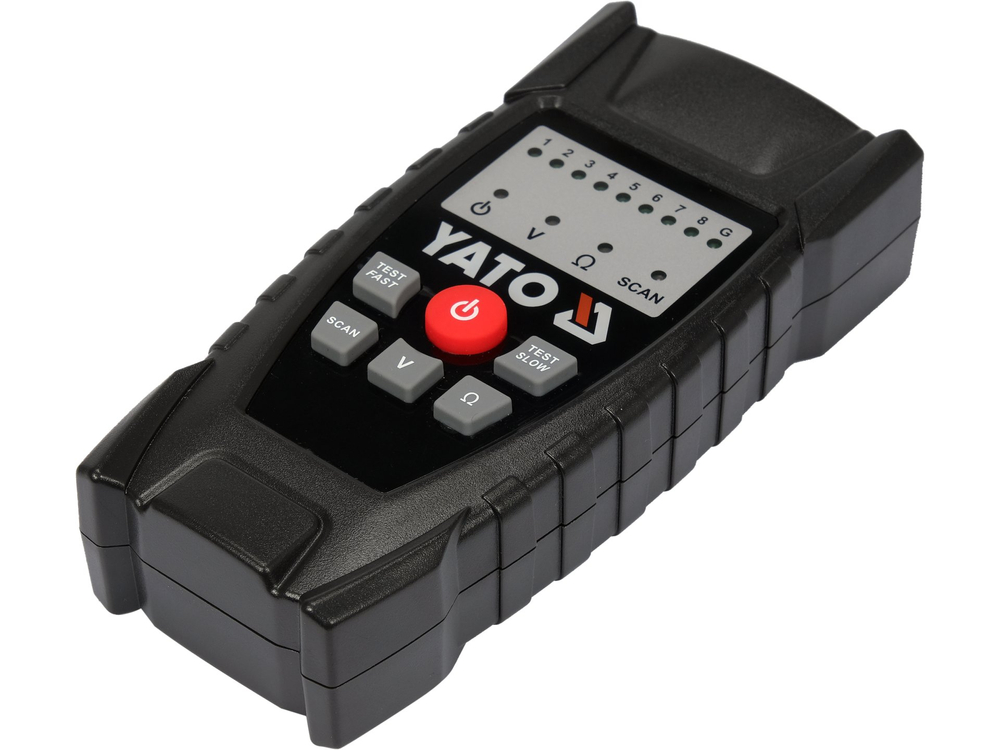

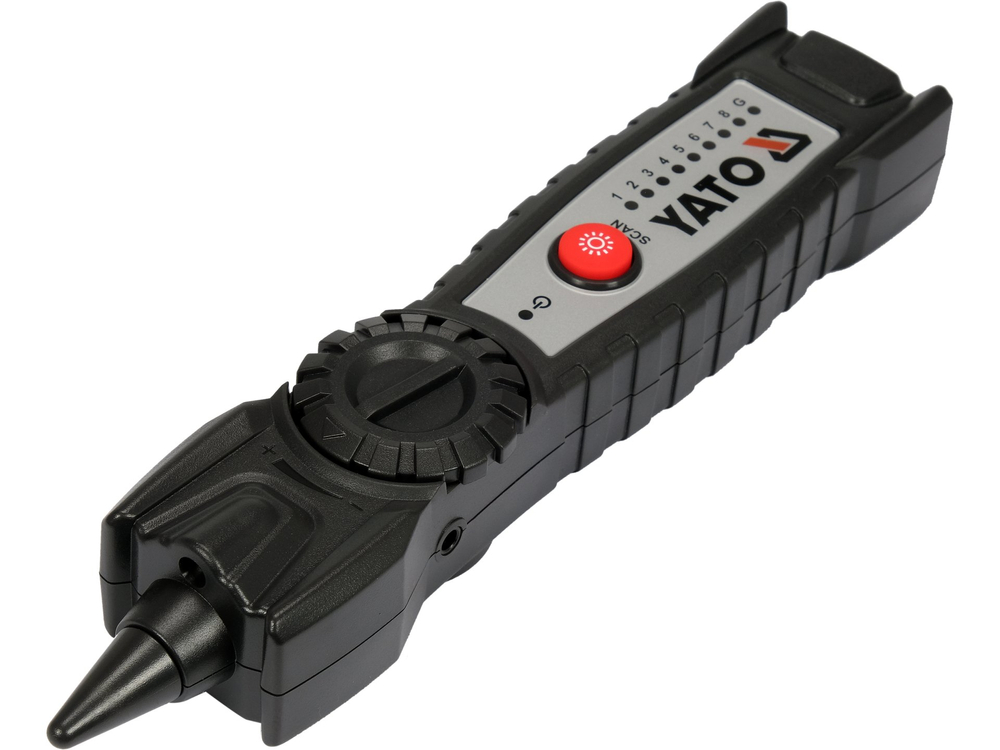

Skládá se ze dvou zařízení: vysílače a přijímače. Vysílač je připojen k vyhledávanému kabelu, takže po aktivaci funkce SCAN vysílá signál s frekvencí známou přijímači. Přijímač je schopen bezdrátově zachytit signál ze vzdálenosti až několika centimetrů* od hledaného kabelu.

Je odolný vůči rušení. Signál přijímaný přijímačem je převeden na zvuk bez šumu a praskání. Výkon vysílače umožňuje přenášet signál po vedení na vzdálenost minimálně 1 km. Vestavěná zásuvka jack na přijímači umožňuje připojení například dodávaných sluchátek.

• materiál pouzdra: ABS
• nastavení citlivosti/objem sledování signálu
• rozměry a hmotnost vysílače: 63 x 134 x 31 mm / 138 g
• rozměry a hmotnost přijímače: 40 x 200 x 32 mm / 120 g
• napájení vysílače: 3 x AAA - 1,5V baterie
• napájení přijímače: 6F22 - 9V baterie
• indikace slabé baterie

Vlastnosti:

• umístění a vedení kabelovodu
• místo přerušení vodiče

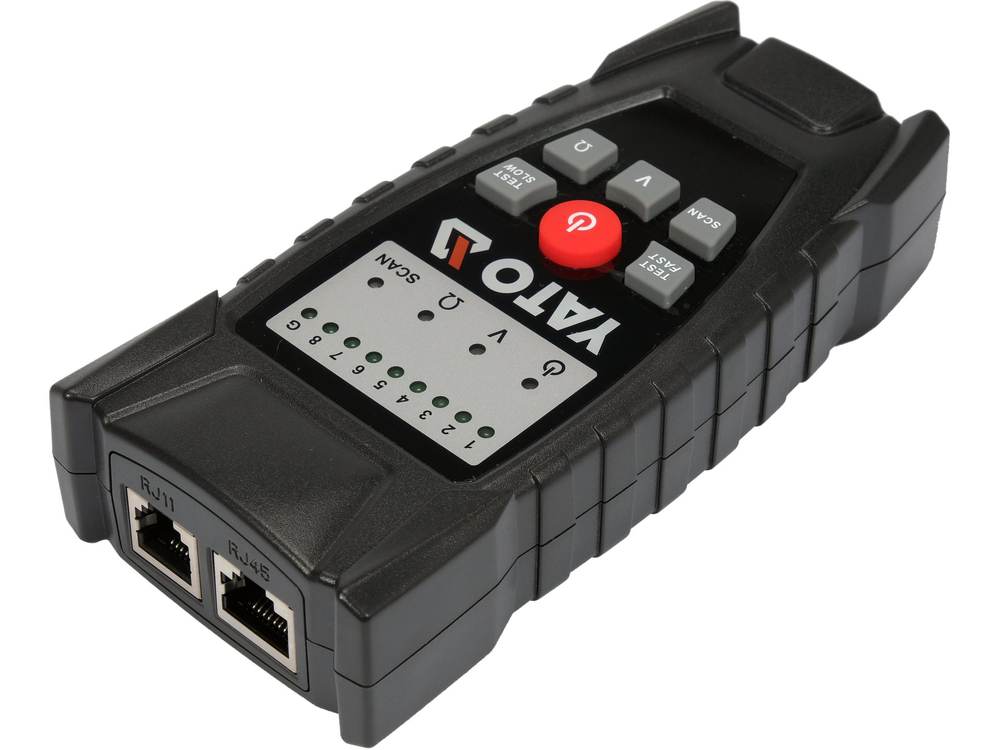

• ověření pořadí spojů v kabelu RJ45
• monitorování napětí telefonní linky
• kontrola polarity napětí telefonní linky
• kontrola přítomnosti zkratu

Vyhledávání vodičů ve zdech musí být mimo jiné z bezpečnostních důvodů prováděno bez přítomnosti síťového napětí v hledaném vodiči.

^{*Přijímač zachytí silnější signál, pokud je jeden z krokodýlích kolíků vysílacího kabelu připojen k zemi. Uzemněním může být buď uzemňovací kabel v domovní instalaci, nebo, pokud není jiná možnost, naše tělo dotýkající se podlahy. Interní testy potvrdily příjem vysílaného signálu v kabelu ve vzdálenosti 15 cm od přijímače (měření bez překážek mezi přijímačem a kabelem).}
