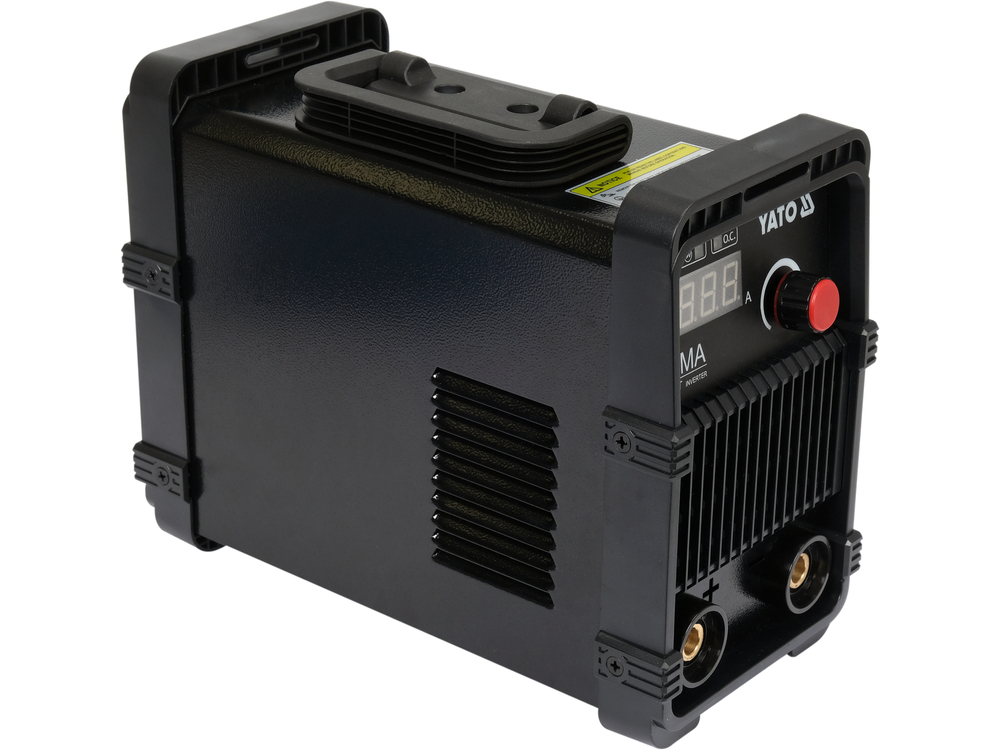

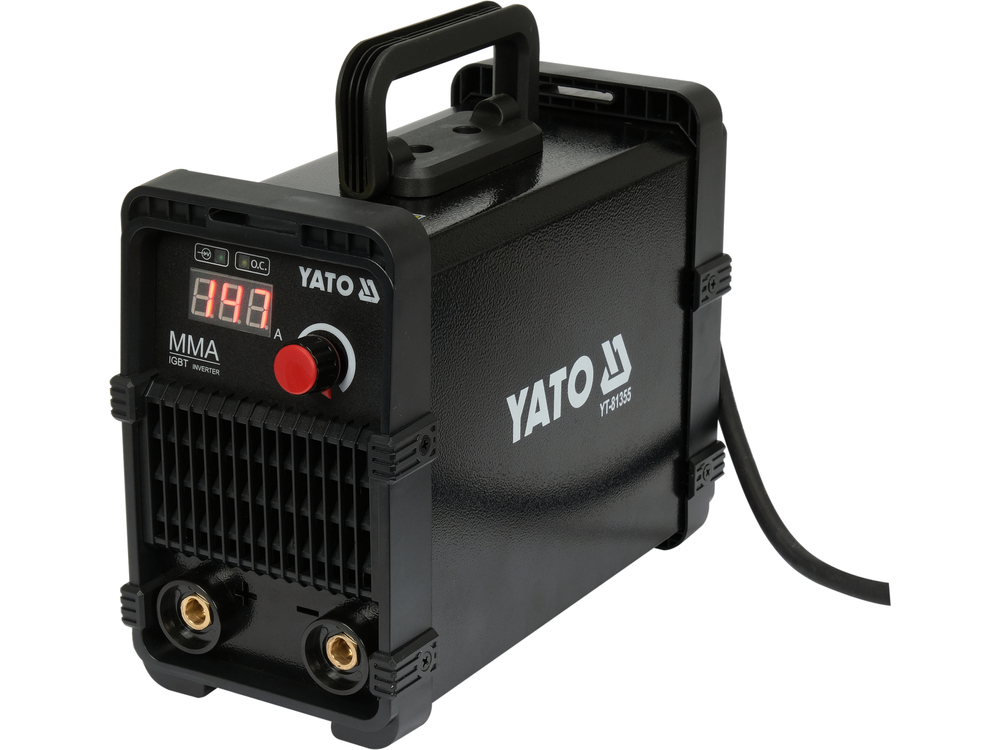

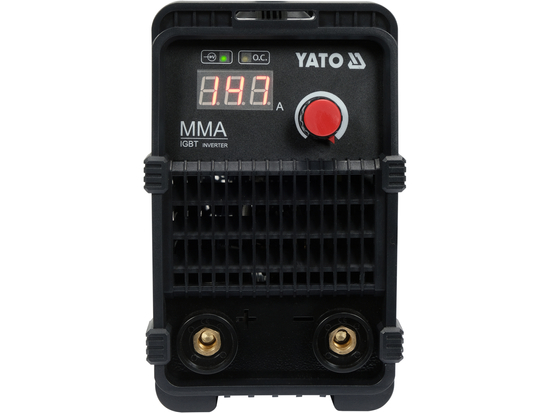

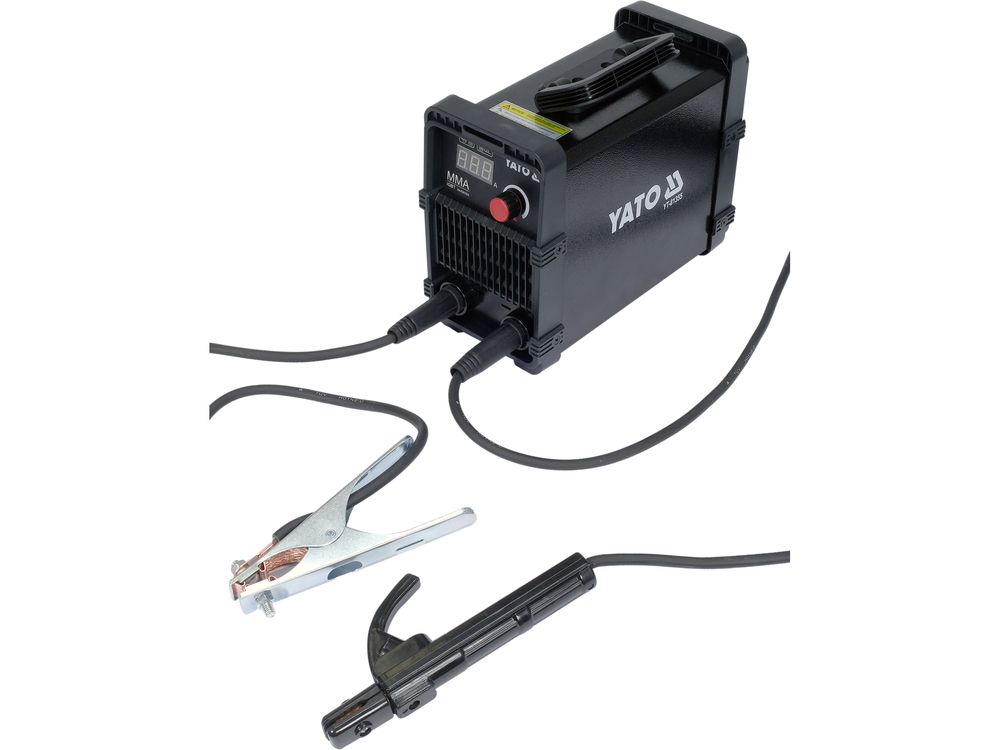

Svářecí invertor MMA 140 A založený na nejnovější generaci tranzistorů IGBT. Využívá průlomovou technologii na trhu svařovacích zařízení v podobě speciálně navrženého mikroprocesoru, který autonomně řídí celý proces svařování. Redukce logických obvodů a vlastní vzorkování svařovacího proudu nejenže snižují poruchovost zařízení, ale především výrazně usnadňují samotný proces svařování. Snadné dosažení vysoce kvalitního svaru ocení jak profesionálové, tak i ti, kteří nemají dostatek zkušeností.

Mikroprocesor, který byl navržen v naší továrně a vyroben na Tchaj-wanu, je založen na architektuře ARM4 v 55nm technologii a je taktován na 200 MHz v 32bitové verzi. Umožňuje řídit nejnovější generaci tranzistorů rychlostí až 70 kHz, což je téměř dvojnásobek rychlosti srovnatelných zařízení. Má vlastní řešení pro analýzu svařovacích parametrů přibližně dvěstěmilionkrát za sekundu. Odstraňuje nutnost umísťovat další obvody pro funkce, jako je ARC FORCE, ANTI STICK nebo HOT START. Absence dalších obvodů znamená, že vliv rušení vznikajícího v procesu transformace proudu na kvalitu svařování je zanedbatelný a pro uživatele nepostřehnutelný.

Základní údaje:

• Svařovací proud: 30-140 A
• Doporučený průměr elektrody: 1,6-3,2 mm

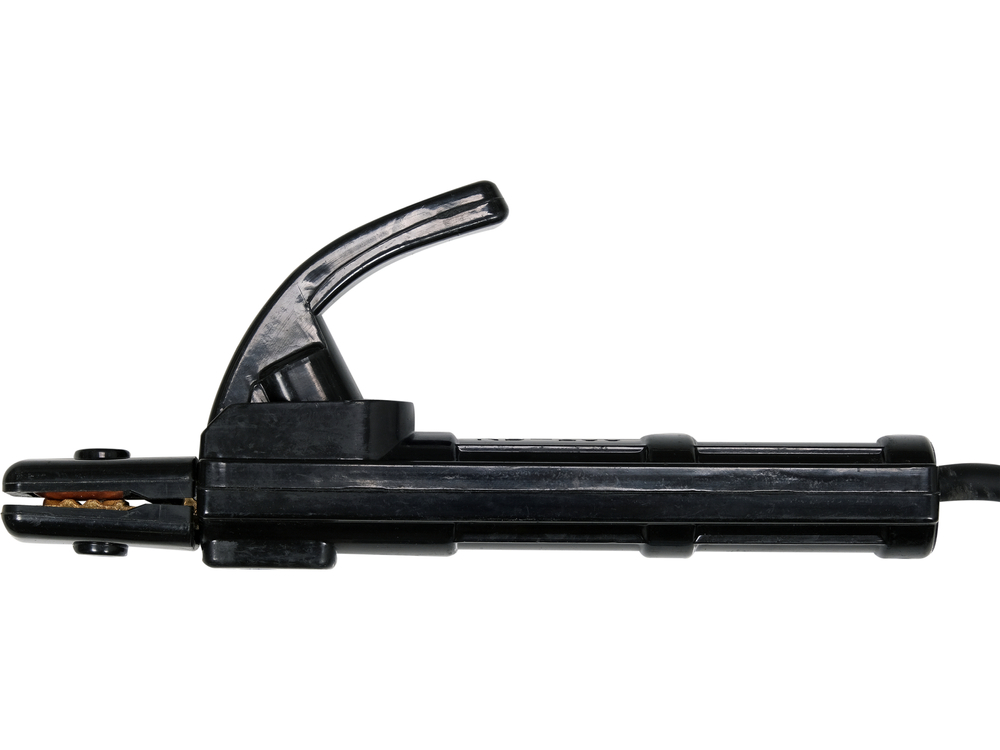

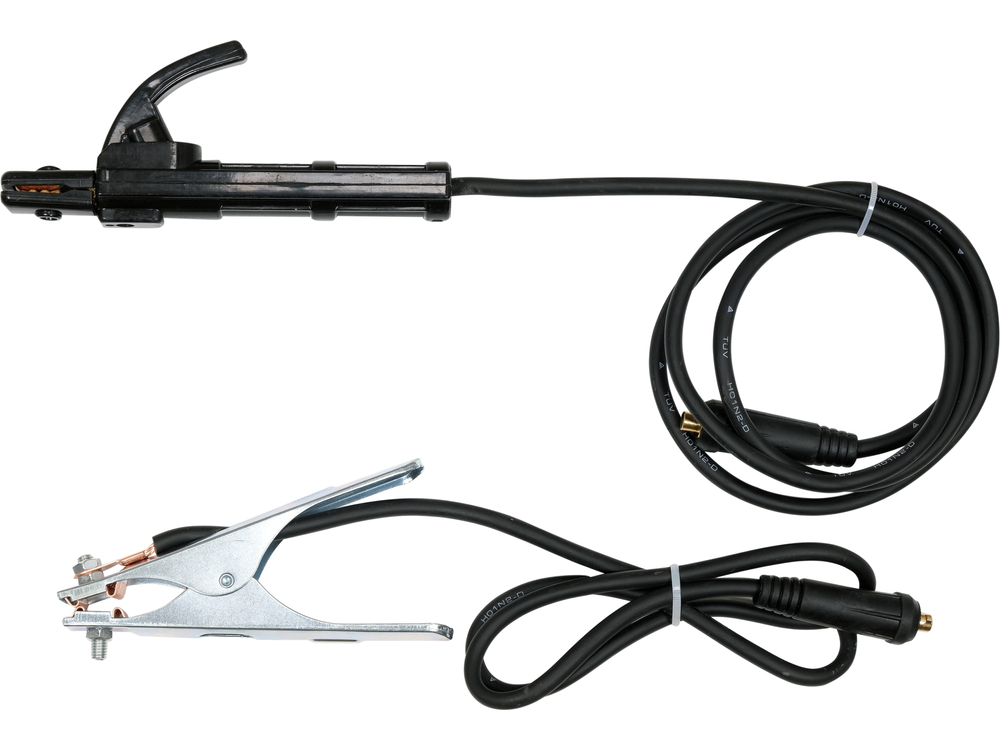

• Držák elektrod do 200 A, průřez kabelu 10^mm2, délka 1,8 m

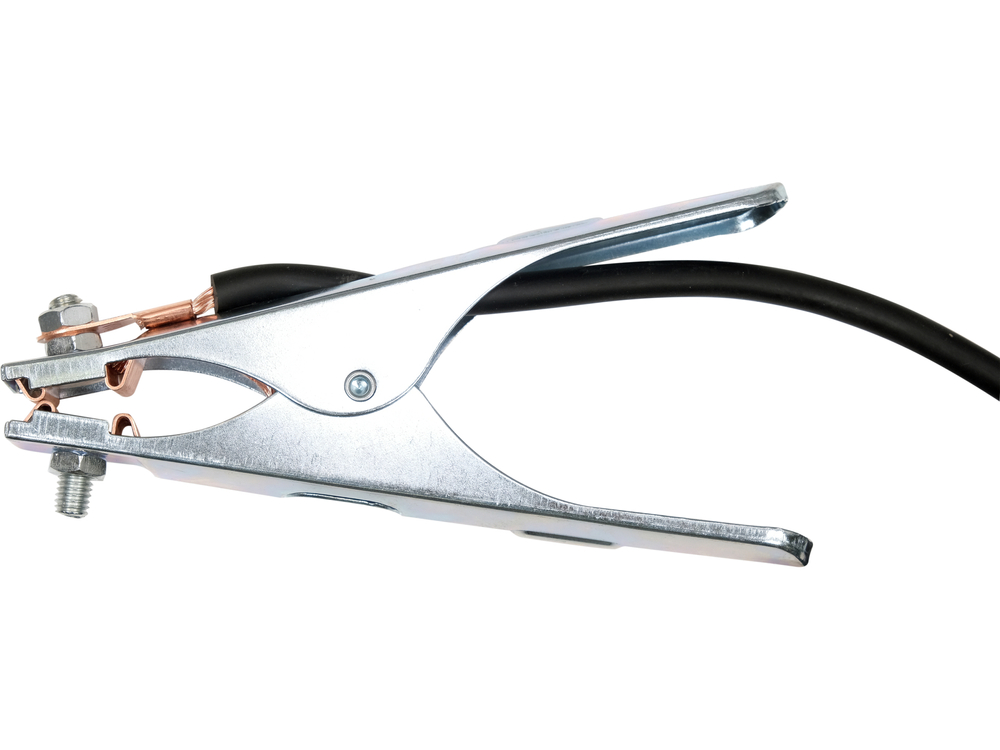

• Uzemňovací držák do 150 A, průřez kabelu 10^mm2, délka 1,2 metru
• Napájecí kabel: H07RN-F 3G1^{,5 mm2}, délka 2,4 m
• Efektivita: 80 %
• Účiník: 0,73

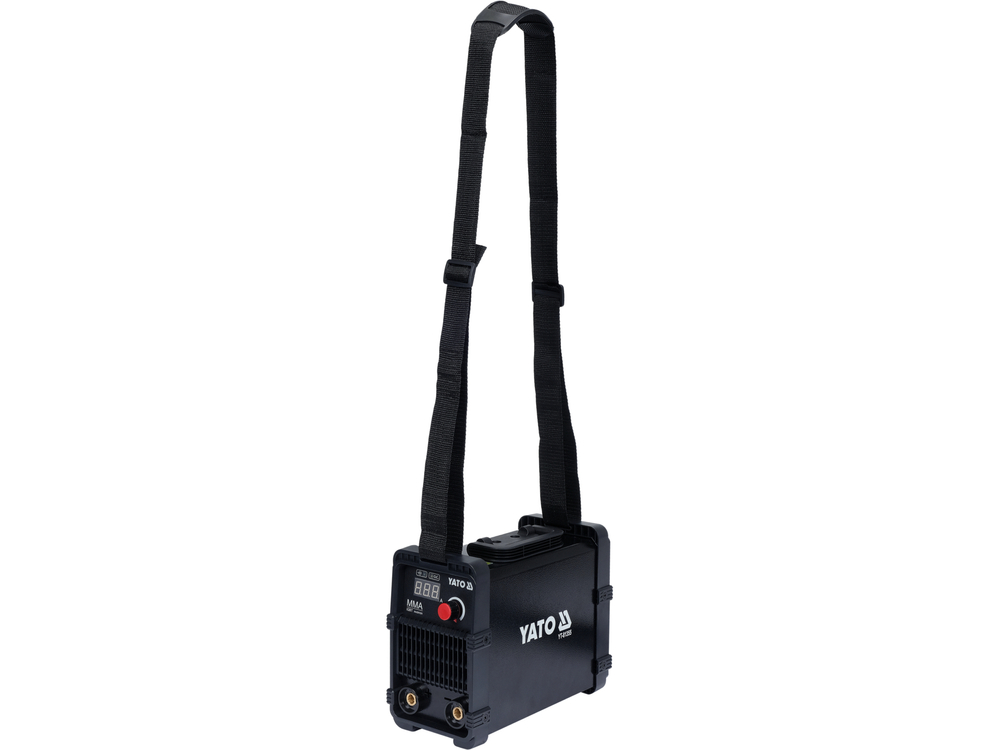

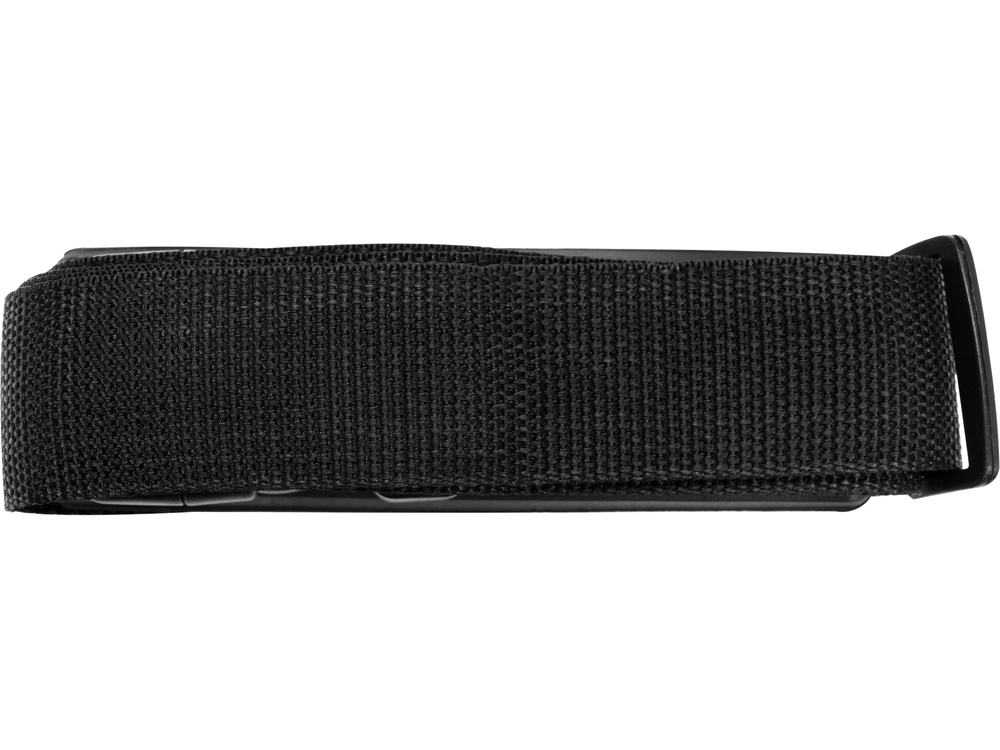

• Nastavitelný ramenní popruh
• Rozměry: 267x128x207 mm
• Hmotnost: 3 kg

Vlastnosti:

• Skutečný horký start
• Skutečná síla oblouku, samočinné nastavení
• Anti stick
• VRD
• Inteligentní ochrana proti přetížení a přehřátí
• Chladicí ventilátor na vyžádání

Funkční popis:

Skutečný horký start - po přiložení elektrody ke svařovanému materiálu svářečka na zlomek sekundy zvýší svařovací proud, což výrazně usnadňuje zapálení oblouku. Model YT-81355 nemá pro tuto funkci vestavěné nastavení parametrů. Jsou přednastaveny pro nejběžnější typ elektrod na trhu, tj. rutilové elektrody.

Real Arc force - nastavuje dynamiku oblouku podle vzdálenosti elektrody od obrobku. Víceúlohový mikroprocesor použitý v YT-81355 zkoumá parametry svařování přibližně dvě stě milionkrát za sekundu. Analyzuje výsledky měření v reálném čase. Poté ovládá tranzistory až 70 000krát za sekundu a zvyšuje nebo snižuje svařovací proud. Vše se odehrává ve zlomku sekundy a cílem těchto úkonů je získat co nejkvalitnější svařovací zdroj pro dané nastavení proudu. Model YT-81355 nemá pro tuto funkci vestavěné nastavení parametrů. Jsou přednastaveny pro nejběžnější typ elektrod na trhu, tj. rutilové elektrody.

Anti stick - přeruší svařovací proud při zkratu elektrody, čímž umožní oddělení elektrody od svařovaného materiálu.

VRD - funkce snižuje napětí naprázdno z přibližně 60 V na úroveň bezpečnou pro člověka. Navzdory významnému dopadu na bezpečnost uživatelé tuto funkci často deaktivují. Důvodem jsou problémy se zapalováním oblouku, zejména u osob s malými zkušenostmi. Většina invertorových svářeček testuje výstupní proud pomocí analogových snímačů, což telegraficky prodlužuje dobu odezvy a následně ztěžuje zapálení oblouku. Mikroprocesor v YT-81355 to dělá jinak. Ve svařovacím proudovém obvodu generuje průběh přibližně 200 MHz. V reálném čase zkoumá deformaci dráhy, která se mění v závislosti na dané fázi svařování. V okamžiku, kdy se elektroda dotkne obrobku, je detekována ve zlomku sekundy, poté se vypne funkce VRD a současně se spustí funkce HOT START. Problém vznícení oblouku se nevyskytuje. Model YT-81355 má funkci VRD trvale aktivovanou.

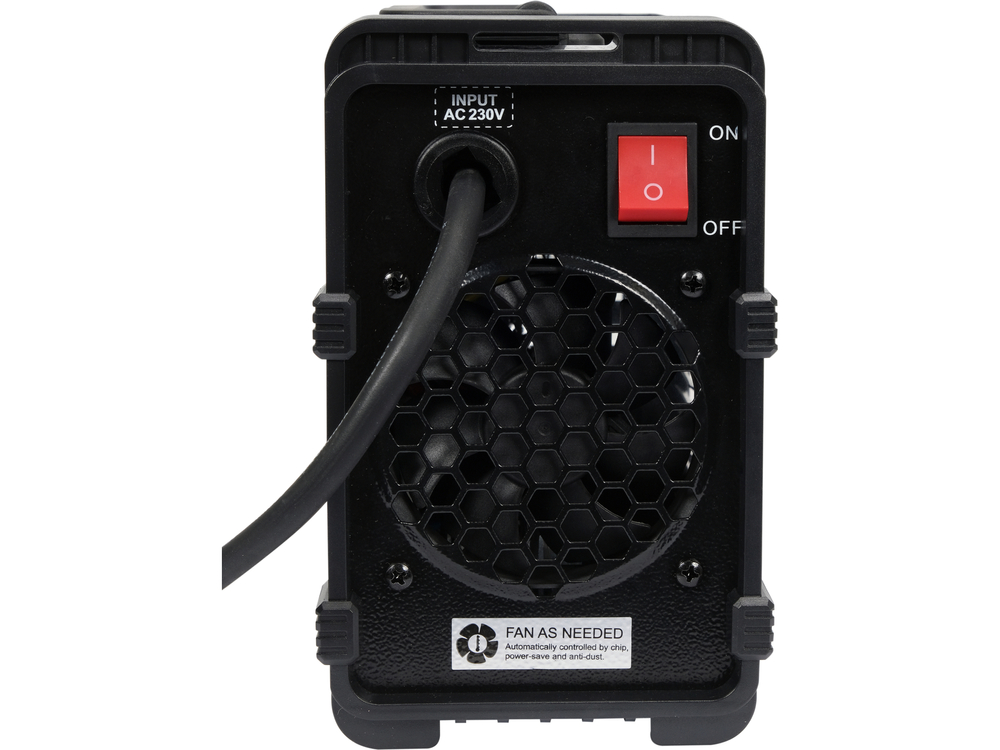

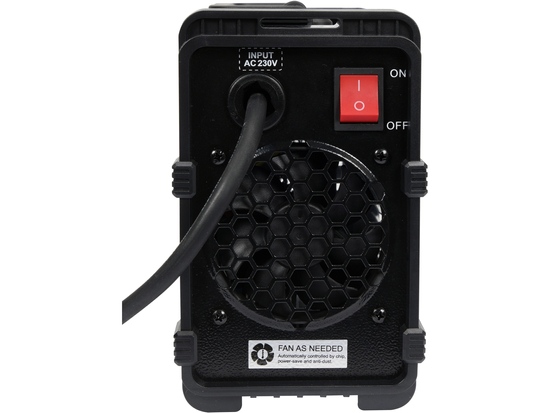

Ochrana proti přetížení a přehřátí (ventilátor na požádání ) - mikroprocesor v YT-81355 testuje teplotu kritických komponent v reálném čase. V závislosti na teplotě nejprve řídí otáčky ventilátoru, ale když teplota dosáhne příliš vysoké úrovně, mikroprocesor plynule sníží výstupní proud, čímž umožní kontrolované spálení elektrody nebo ukončení svaru. Ve většině svářeček na trhu dochází v okamžiku přehřátí k okamžitému vypnutí svařovacího proudu, což často končí nutností provést mechanické úpravy svařovaných dílů. Tento problém se u modelu YT-81355 nevyskytuje.
