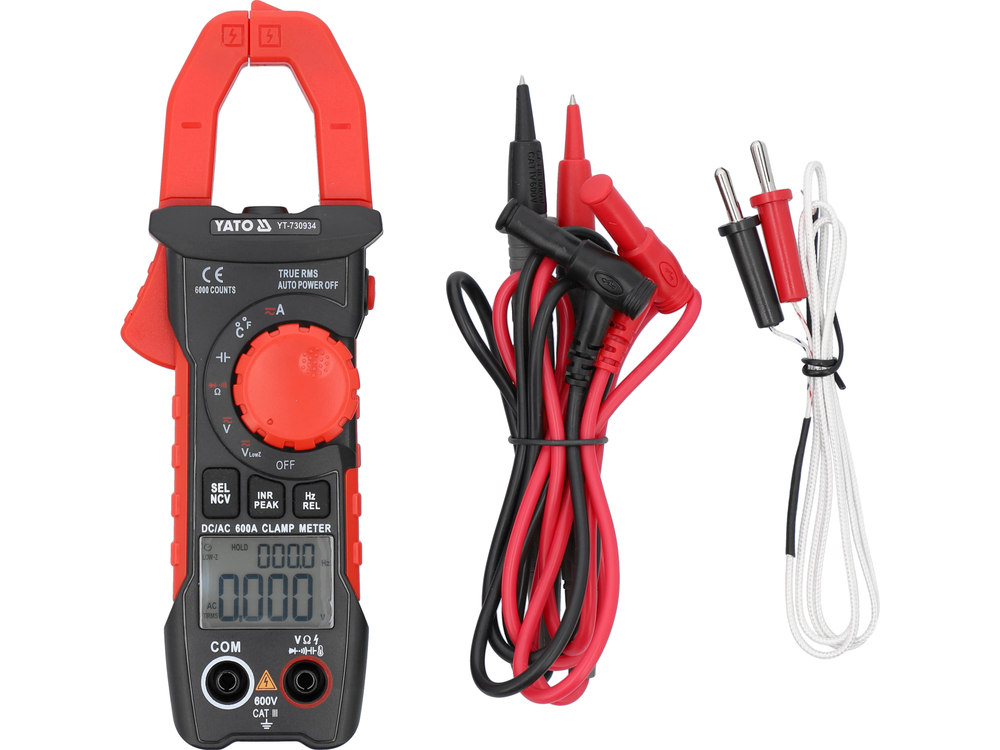

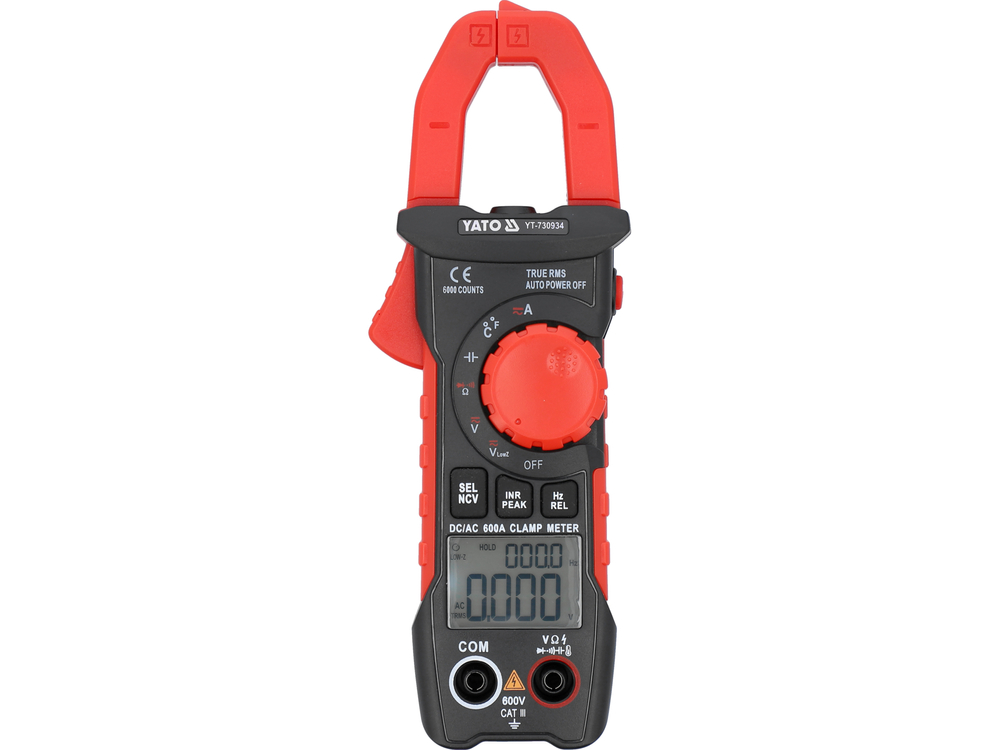

Univerzální klešťový přístroj s automatickým rozsahem pro každé měření umožňuje provádět základní i pokročilá měření elektrických veličin. Měřicí přístroj je vybaven měřicími kleštěmi, které umožňují měřit stejnosměrný a střídavý proud v jednom vodiči pomocí vestavěného senzoru HALL. Měření probíhá bez rozpojení obvodu nebo odpojení od zdroje napájení a umožňuje měřit mnohem vyšší proud než u běžných elektroměrů. Vodiče měřicích sond mají silikonovou izolaci, která je pružná a odolná vůči vysokým teplotám.

Poznámka: Měřiče schopné měřit stejnosměrný proud, včetně YT-730934, používají Hallův snímač, který měří hodnotu intenzity magnetického pole. Magnetické pole Země se vyskytuje přirozeně, v důsledku toho jsou údaje měřiče intenzity stejnosměrného proudu nenulové. Před každým měřením intenzity stejnosměrného proudu přiblížíte měřič k testovanému kabelu, vynulujete jej tlačítkem REL, poté jej připnete na testovaný kabel a odečtete výsledek.

Základní měření:

• Měření střídavého napětí: 0-600 V, TRUE RMS (40-1000 Hz).
• Měření stejnosměrného napětí: STEJNOSMĚRNÉ NAPĚTÍ 0-600 V
• Měření střídavého proudu: A.C. 0-600 A, TRUE RMS (40-1000Hz)
• Měření stejnosměrného proudu: STEJNOSMĚRNÝ PROUD 0-600 A
• měření odporu: 0-60 MΩ
• test diod:_IF 1,5 mA,_UR 3 V
• test spojitosti obvodu: 0-50 Ω

Další měření:

• Měření střídavého a stejnosměrného napětí v režimu nízké impedance: 0-600 V
• měření kondenzátorů: 0-60 mF
• měření frekvence: 0-300 kHz
• měření teploty: -30 až 1000 °C
• bezkontaktní detekce střídavého napětí: NCV

Přesnost měření:

Příklad určení přesnosti pro měření střídavého proudu. Výpočet pro výsledek měření: 30 A

• Přesnost měření měřicího přístroje YT-730934 pro tento rozsah je : ±(2,0 %+30), rozlišení 0,01 A
• Výpočet vzorce chyby měření: (výsledek měření x 2 %) + 30 x rozlišení
• výpočet: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Skutečný výsledek včetně chyby měření pro indikaci 30 A = 30 ± 0,90 A.

• Výsledek včetně chyby měření pro indikaci měření střídavého napětí: 235 V = 235 ± 2,65 V
• Výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: : 12 V = 12 ± 0,09 V

Tabulku s rozlišením a přesností měření naleznete v návodu k obsluze.

Vestavěné funkce:

• TRUE RMS - měřicí přístroj s touto funkcí zobrazuje skutečnou efektivní hodnotu střídavého napětí/napětí. Na rozdíl od měřičů s průměrováním ukazují přístroje s true rms správnou hodnotu nejen pro sinusové průběhy, ale také pro sinusové průběhy zkreslené např. vyššími harmonickými nebo čtvercové či trojúhelníkové průběhy. Nezbytná funkce všude tam, kde se v obvodu objevují spínané zdroje, pohony motorových měničů, vzduchotechnické instalace atd.
• _VlowZ - měření střídavého a stejnosměrného napětí v režimu nízké impedance. Jev běžně označovaný jako "duchové napětí" může ztěžovat diagnostiku napájecích sítí například v průmyslových budovách. Tento jev je způsoben napětím objevujícím se na nepřipojeném kabelu, ve kterém se indukovalo napětí z kabelu připojeného k síti stejným kanálem. Funkce LowZ sníží impedanci měřicích zásuvek měřiče desetkrát oproti standardnímu režimu měření, měřič pak při vzorkování napětí odebírá o něco vyšší proud a vybíjí tak náboj nahromaděný v kabelu. Výsledkem je měření napětí bez duchů napětí.
• NCV - bezkontaktní detekce střídavého napětí pomocí indukční metody. Měřič detekuje přítomnost napětí v izolovaném kabelu, může také indikovat fázový vodič
• AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot měřidlem s ručním nastavením rozsahu pomocí knoflíku je třeba provádět měření postupně od největšího rozsahu k rozsahu poskytujícímu nejpřesnější výsledek - jinak hrozí poškození přístroje. Naproti tomu u multimetru s funkcí AUTO stačí provést jedno měření a měřicí přístroj automaticky najde optimální rozsah. Měřicí přístroj se standardně spouští v režimu AUTO
• DATA HOLD - ponechání aktuálně naměřené hodnoty na displeji.
• PEAK HOLD - uchování nejvyšší naměřené hodnoty na displeji pomocí měřicích sond.
• INRUSH current - měření rozběhového proudu pomocí měřicích sond. Měřicí přístroj změří proud do 100 ms od spuštění přístroje.
• REL - funkce relativní hodnoty. Umožňuje vynulovat hodnoty měřicího přístroje. Nutné v režimu měření stejnosměrného proudu. Hallův snímač měří hodnotu okolního elektromagnetického pole a výsledek zobrazuje na displeji. Před měřením stejnosměrného proudu přiblížíte měřicí přístroj ke zkoušenému kabelu, vynulujete jej a poté přiložíte kleště na zkoušený kabel. Tím získáte výsledek nerušený hodnotami indikace okolního elektromagnetického pole.

Další informace:

• LCD displej, maximální zobrazený výsledek: 6000

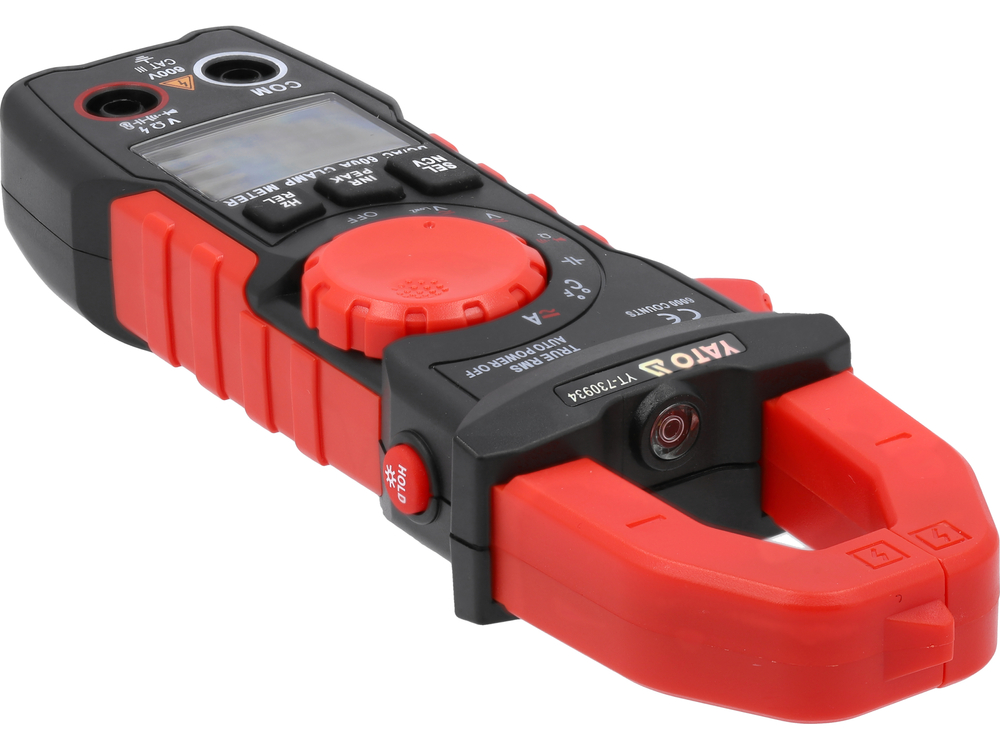

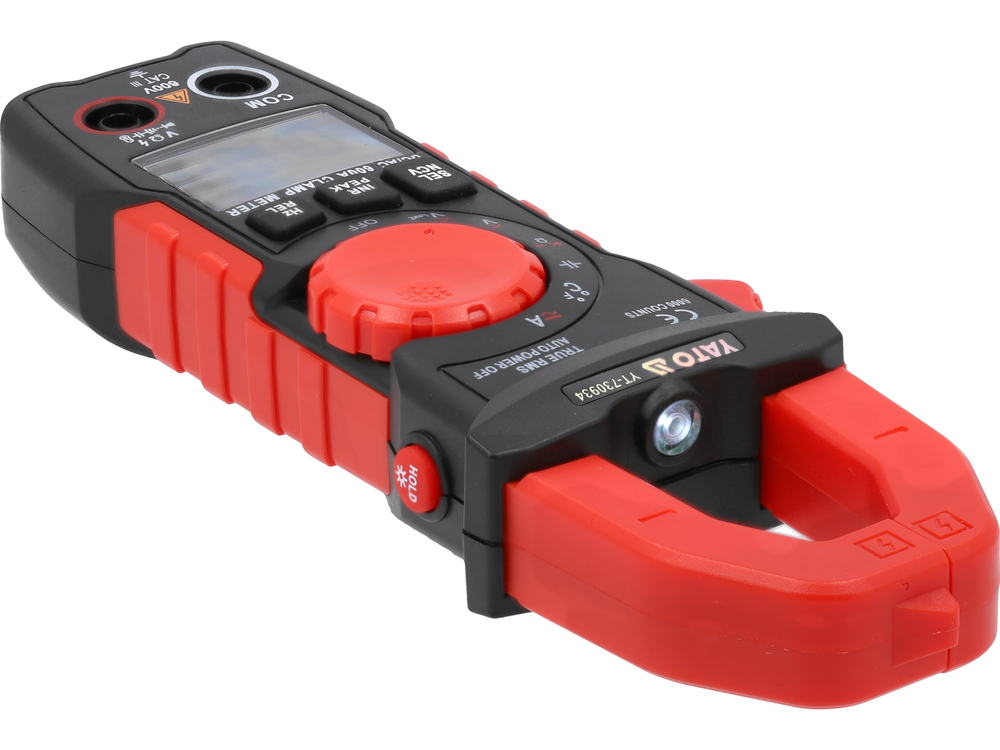

• osvětlení obrazovky a zkušebního pole kleští
• slyšitelný signál při zkoušce spojitosti pro odpory nižší než 50 Ω
• možnost samostatného zapnutí diodových testů a testů spojitosti
• kleště otevřené až do 25 mm a umožňují měření jednoho vodiče o maximálním průměru 25 mm
• 14,5 cm dlouhé sondy
• délka kabelu včetně sond: 97 cm
• průměr kabelu včetně izolace: 3,5 mm

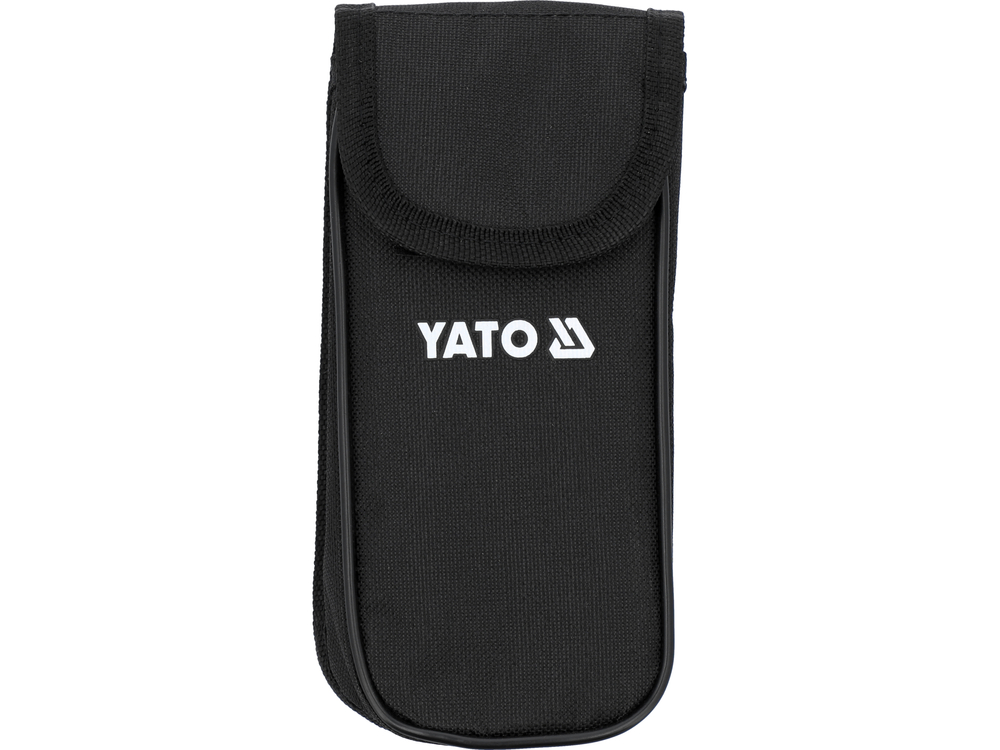

• součástí sady je pouzdro na přenášení
• konstrukce s ochranou proti přetížení
• automatické vypnutí měřiče po 15 minutách nečinnosti
• možnost vypnutí režimu automatického vypnutí
• indikátor slabé baterie
• napájení: dvě baterie 1,5 V (AAA)

Pozor!

Měření proudu pomocí proudových kleští se provádí pouze na jednom vodiči, jednom kabelu. Připevnění kleští na vícežilový kabel bez izolace jediného vodiče ukáže nesprávný výsledek nebo nulový průtok proudu.
