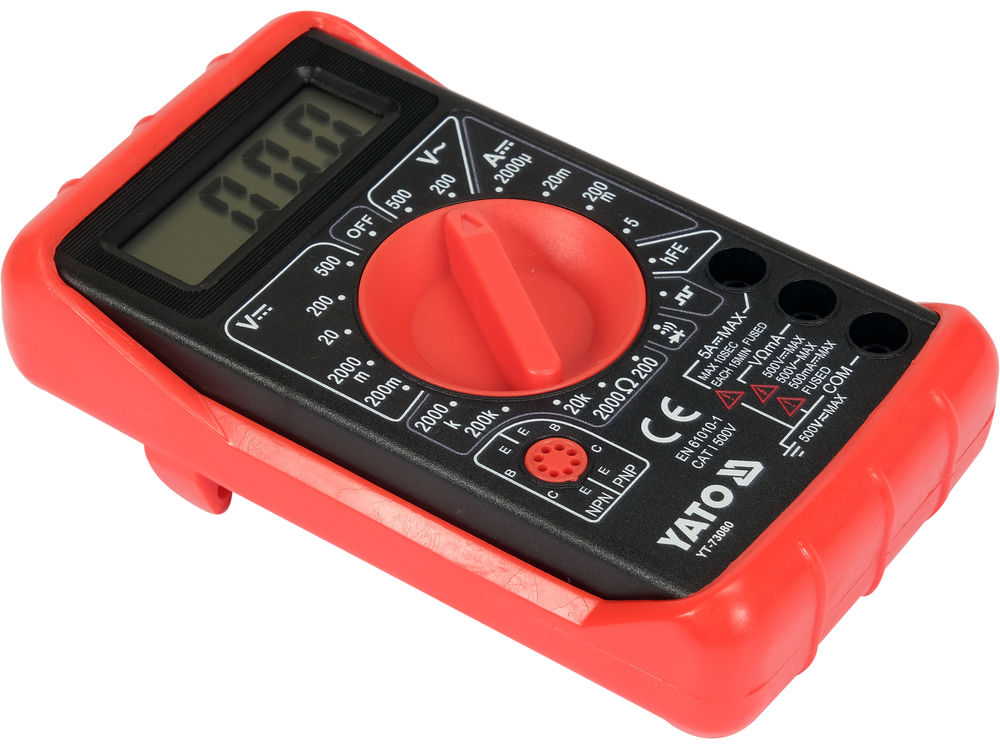

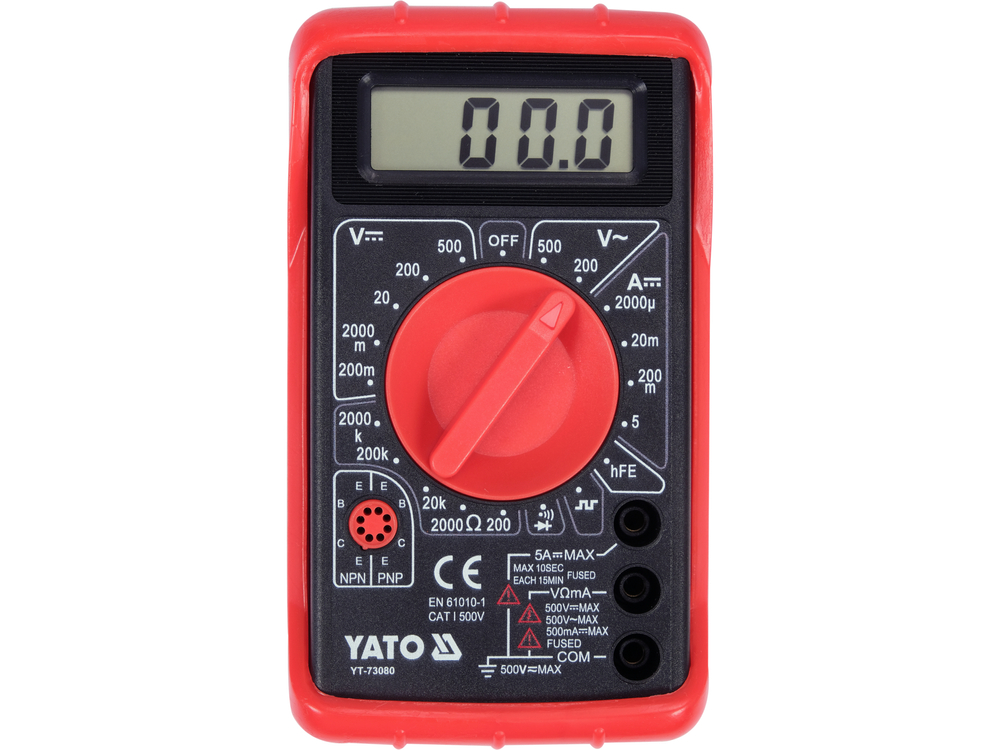

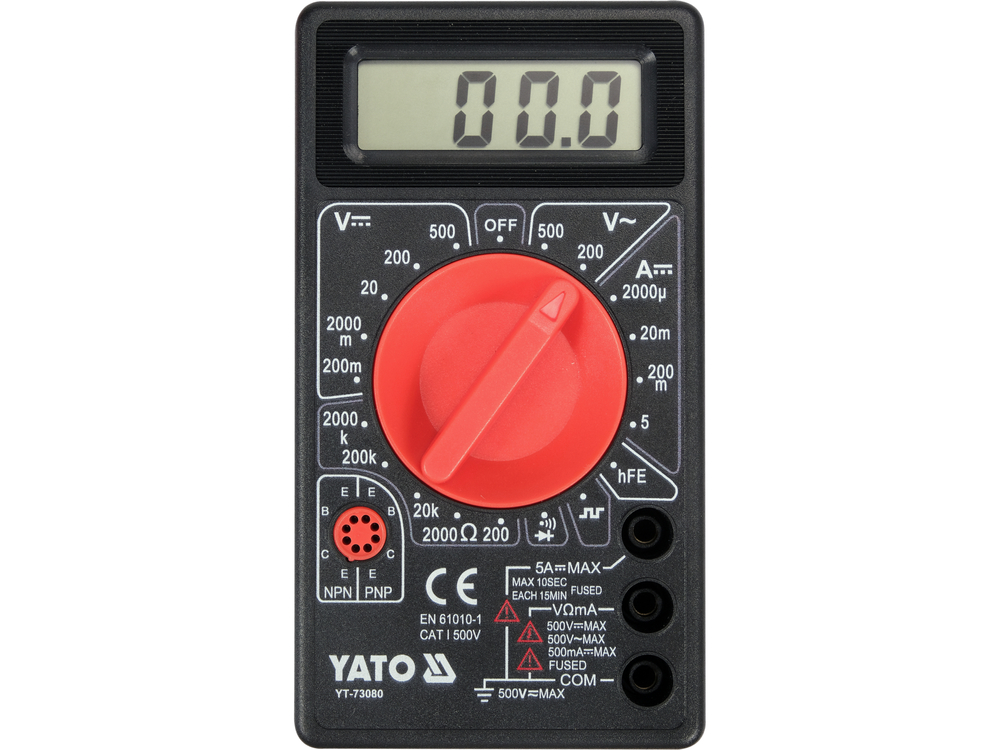

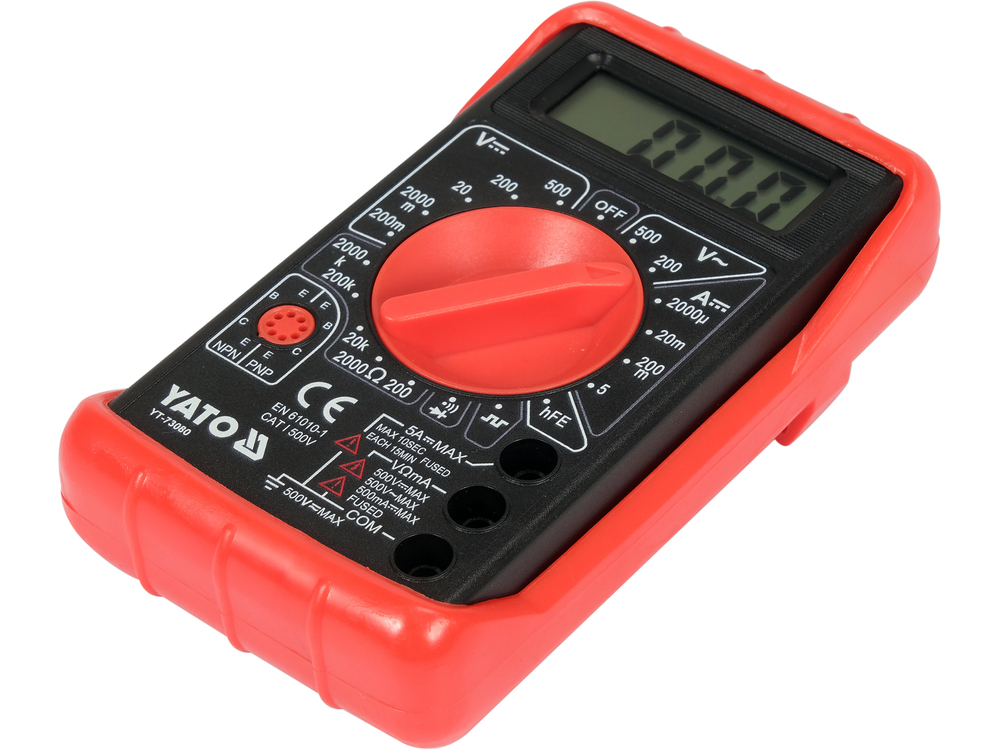

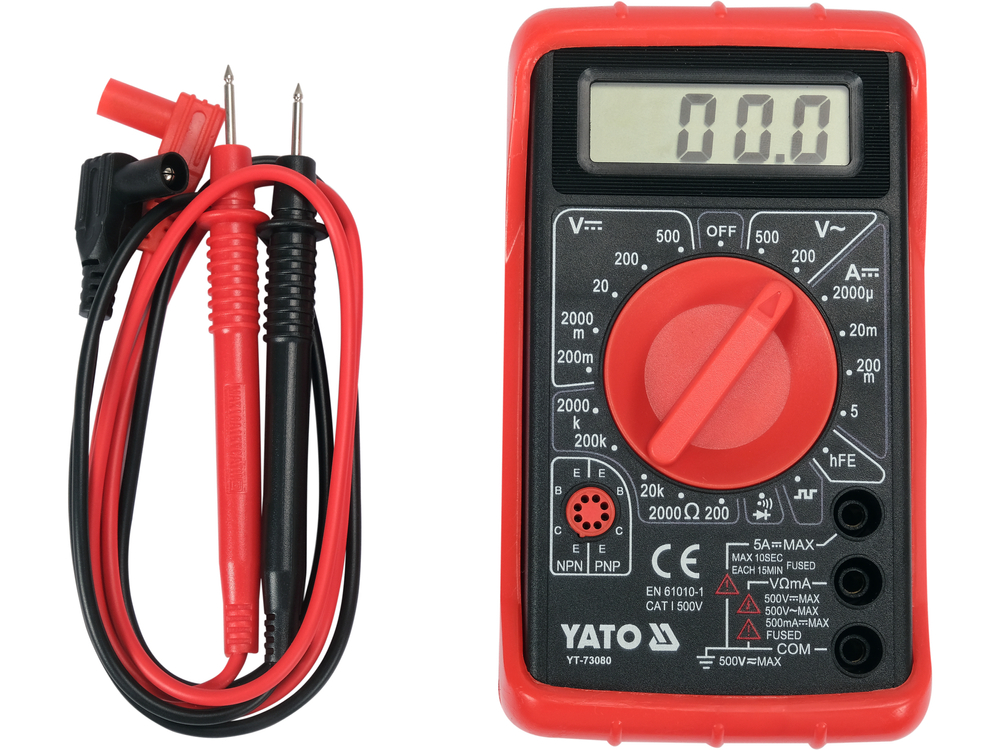

L'appareil de mesure universel YT-73080, avec une plage manuelle pour chaque mesure, vous permet d'effectuer des mesures électriques de base et avancées. C'est le modèle de base de notre offre. Une protection supplémentaire contre les dommages mécaniques est assurée par ce que l'on appelle l'étui , qui est une enveloppe en caoutchouc tendue sur le boîtier de l'appareil.

Mesures de base

• Mesure de la tension alternative : C.A. 0-500 V
• Mesure de la tension continue : D.C. 0-500 V
• Mesure du courant continu : D.C. 0-5 A
• mesure de la résistance : 0-2 MΩ
• test de diode :_IF 1 mA,_UR 3 V
• test de continuité du circuit : 0-30 Ω

Mesures supplémentaires :

• test de transistor hFe : 0-1000, prise de mesure intégrée
• générateur de forme d'onde rectangulaire : 5 Vpp, 50 Hz

Précisions de mesure :

Exemple de détermination de la précision pour la mesure de la tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure de l'appareil de mesure YT-73080 pour cette gamme est de : ±(2% + 10), résolution 1 V
• calcul de l'erreur de mesure formule : (résultat de la mesure x 2 %) + 10 x résolution
• calcul : (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Résultat incluant l'erreur de mesure pour l'indication 235 V = 235 ± 14.7 V*

• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension continue : 12 V = 12 ± 0,146 V

Pour un tableau avec la résolution et la précision pour une mesure donnée, veuillez vous référer au mode d'emploi.

*L'appareil de mesure YT-73080 ne dispose pas d'une fonction de mesure de la valeur efficace réelle, de sorte que le résultat ci-dessus est la valeur efficace réelle de la tension alternative uniquement pour une forme d'onde sinusoïdale normale.

Fonctions intégrées :

• Générateur de forme d'onde - en réglant le bouton pour générer un signal, l'appareil génère une forme d'onde rectangulaire de 5 Vpp crête à crête avec une fréquence d'environ 50 Hz. Le signal peut être utilisé dans la technologie audio, par exemple pour le diagnostic des haut-parleurs.
• DATA HOLD [H] - conserve la valeur mesurée à l'écran.

Informations complémentaires :

• Affichage LCD, résultat maximum affiché : 1999
• signal acoustique dans le test de continuité pour les résistances inférieures à 30 Ω
• commutation automatique du test de diode au test de continuité lorsque la résistance du circuit est inférieure à 30 Ω (il n'est pas possible de régler l'appareil uniquement pour le test de diode)

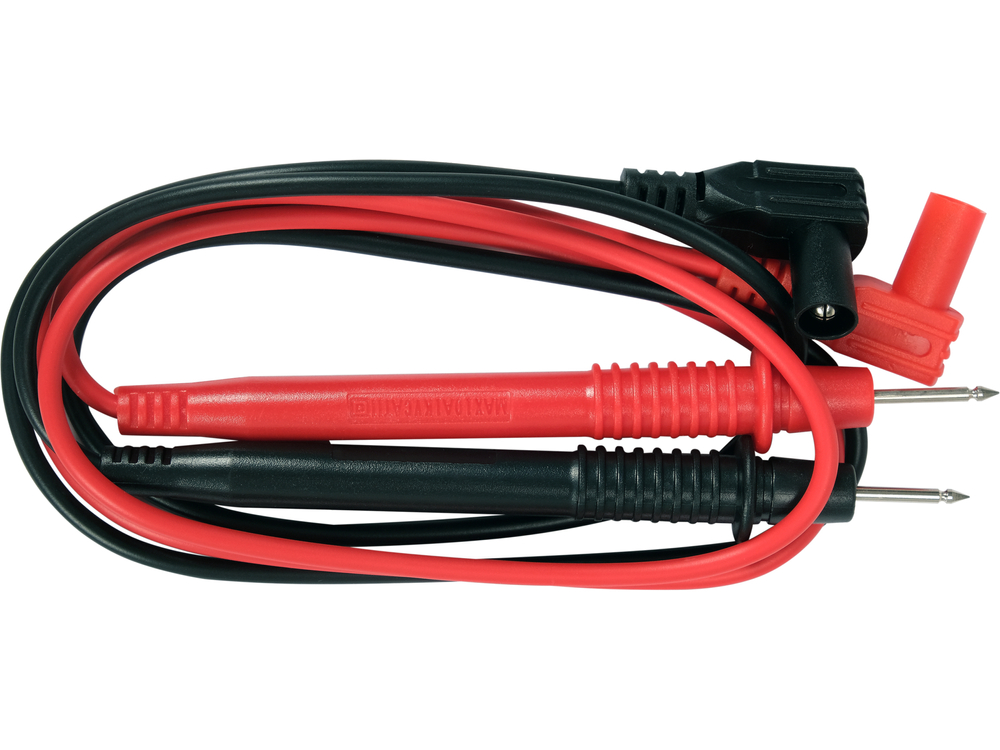

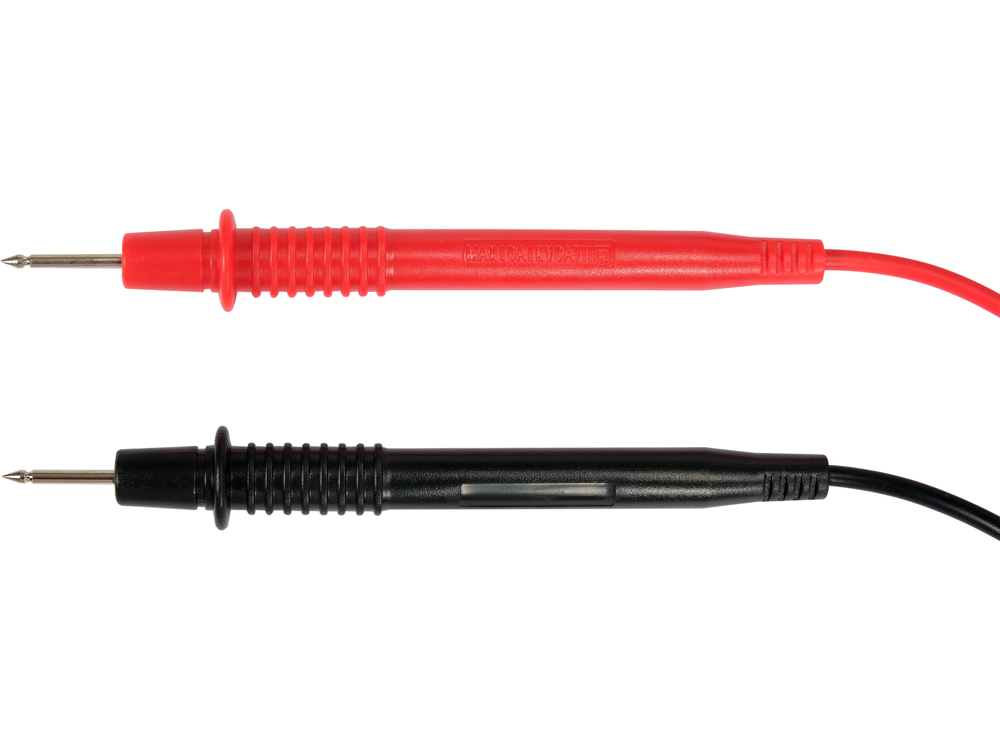

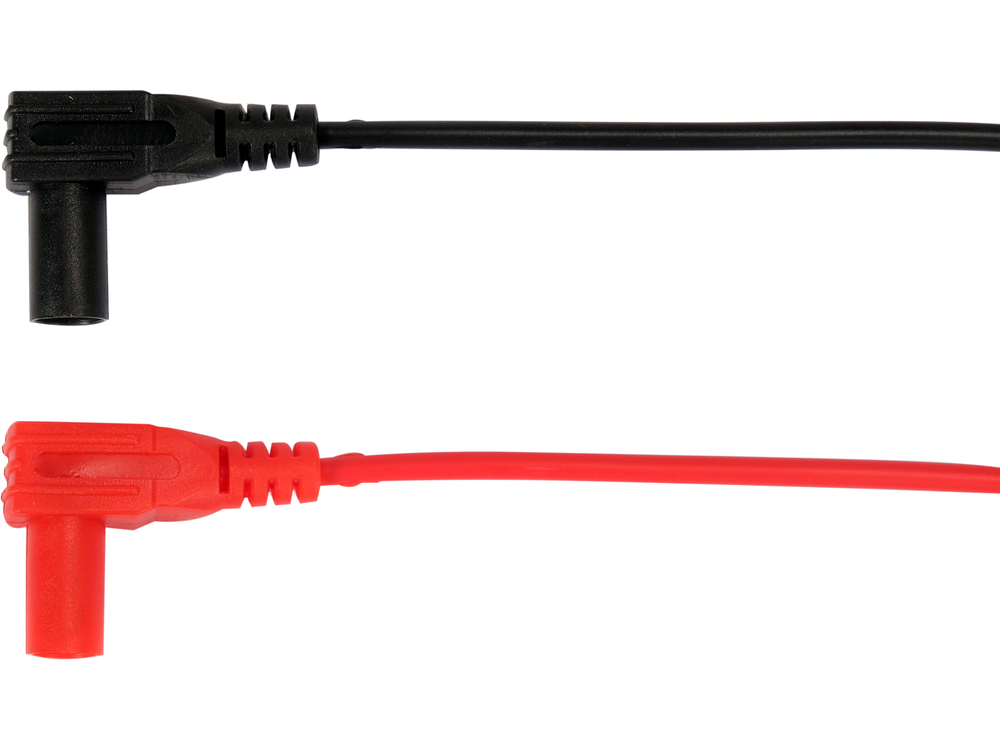

• sondes de mesure incluses
• construction avec protection contre les surcharges

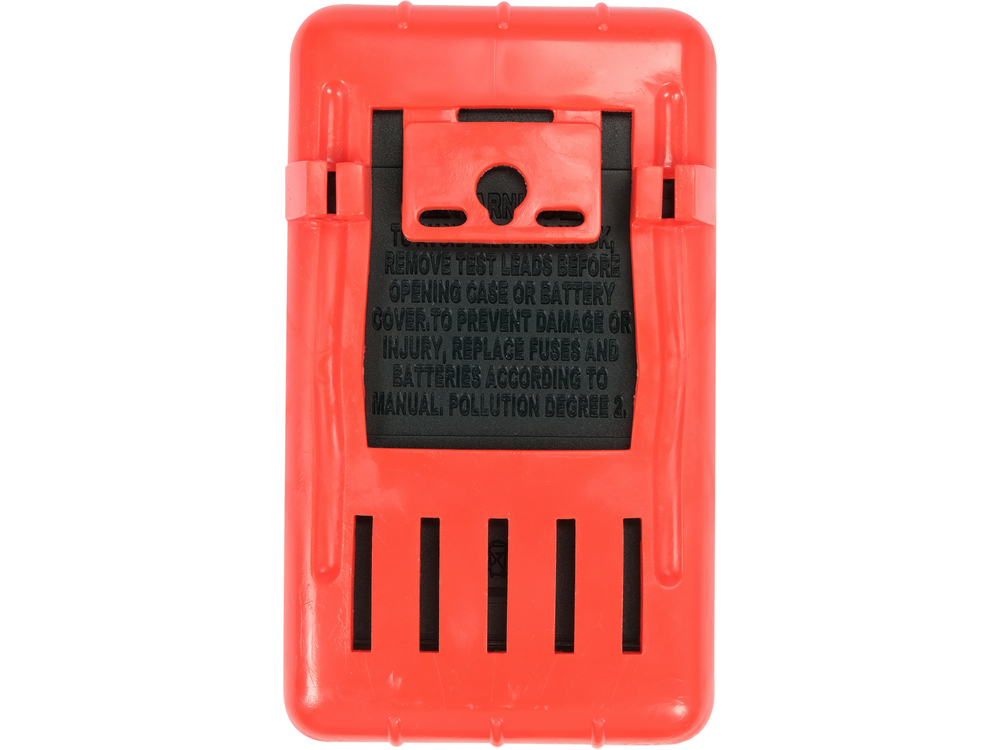

• boîtier en ABS + étui, c'est-à-dire une enveloppe en caoutchouc protégeant l'appareil de mesure contre les dommages mécaniques
• indicateur de pile faible
• alimentation : pile 9 V (6F22)

Attention !

En cas de mesure de valeurs inconnues avec un appareil de mesure à changement de gamme manuel à l'aide du bouton, les mesures doivent être effectuées successivement à partir de la plus grande gamme jusqu'à la gamme donnant le résultat le plus précis - sinon, il y a un risque d'endommager l'appareil.
