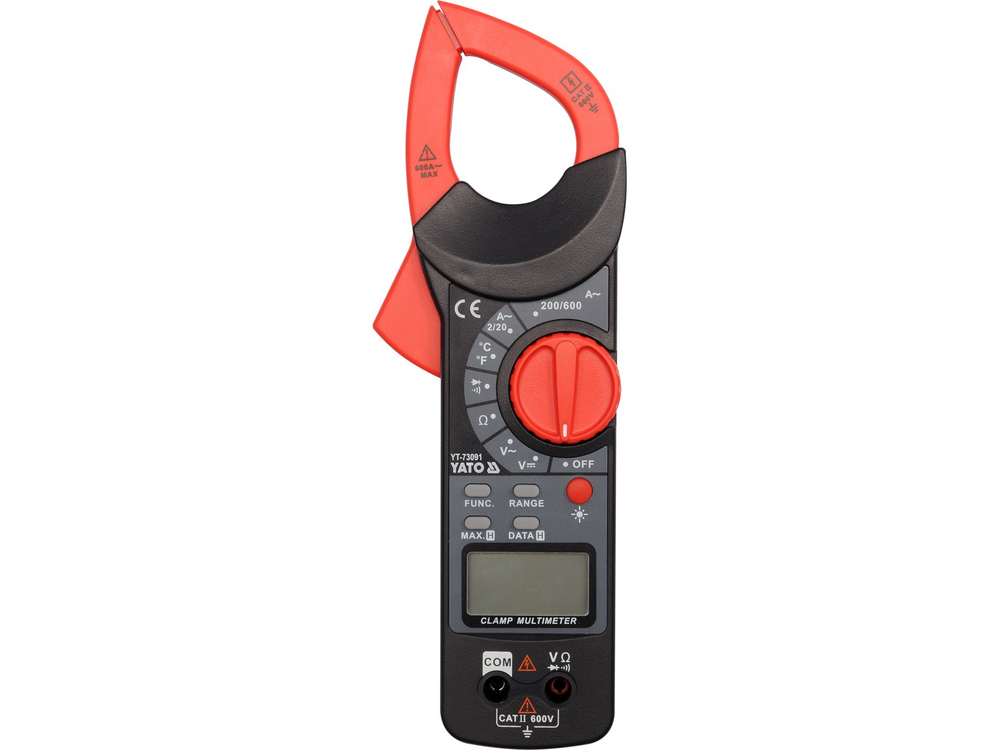

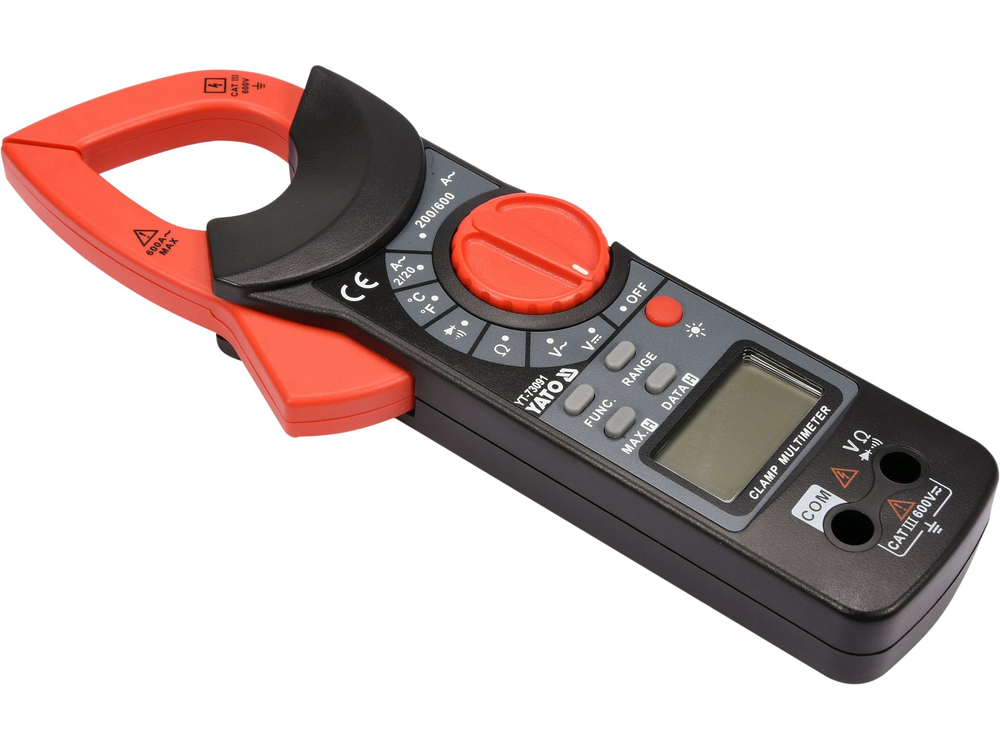

La pince de mesure universelle YT-73091 avec plage automatique pour la plupart des indications permet d'effectuer des mesures électriques de base. L'appareil est équipé d'une pince de mesure qui permet de mesurer le courant alternatif dans un seul fil en utilisant la méthode inductive. La mesure s'effectue sans déconnecter le circuit ou la source d'alimentation, et permet de mesurer un courant beaucoup plus élevé qu'avec les compteurs électriques conventionnels.

Mesures de base :

• Mesure de la tension alternative : C.A. 0-600 V
• Mesure de la tension continue : D.C. 0-600 V
• mesure du courant alternatif : A.C. 0-600 A
• mesure de la résistance : 0-20 MΩ
• test de diode :_IF 1mA,_UR 1,48 V
• test de continuité du circuit : 0-120 Ω

Mesures supplémentaires :

• mesure de la température : -20 à 1000 °C

Précisions de mesure :

Exemple de détermination de la précision pour la mesure du courant alternatif. Calcul du résultat de la mesure : 30 A

• La précision de mesure du compteur YT-73091 pour cette gamme est de : ±(2,5% + 5), résolution 0,1 A
• calcul de la formule d'erreur de mesure : (résultat de la mesure x 2,5 %) + 5 x résolution
• calcul : (30 x 2,5%) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A

Résultat incluant l'erreur de mesure pour l'indication de 30 A = 30 ± 1,25 A*.

• Résultat incluant l'erreur de mesure pour l'indication de la tension AC : 235 V = 235 ± 8.525 V*
• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension DC : 12 V = 12 ± 0,106 V

Un tableau indiquant la résolution et la précision pour une mesure donnée se trouve dans le manuel d'utilisation.

*L'appareil de mesure YT-73091 ne dispose pas d'une fonction de mesure de la valeur efficace réelle. Par conséquent, le résultat ci-dessus est la valeur efficace réelle de la tension et du courant CA uniquement pour une forme d'onde sinusoïdale correcte.

Fonctions intégrées :

• AUTO - réglage automatique de la plage de mesure. Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à réglage manuel de l'étendue de mesure à l'aide du bouton, il convient d'effectuer les mesures de manière séquentielle, de l'étendue la plus grande à l'étendue donnant le résultat le plus précis, sous peine d'endommager l'instrument. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une mesure pour que le multimètre trouve automatiquement la gamme optimale. Le multimètre démarre par défaut en mode AUTO
• RANGE - changement manuel de la plage de mesure. Cette fonction est utile lorsqu'il s'agit de vérifier plusieurs composants identiques d'une valeur connue, par exemple une série de résistances. Le réglage manuel de la plage raccourcit considérablement la durée de ces mesures.
• FUNC. - changement de mode de mesure, par exemple passage d'une mesure de température de °C à °F, passage d'un test de diode à un test de continuité du circuit
• DATA HOLD - maintien de la valeur mesurée à l'écran
• MAX HOLD - maintien de la valeur de mesure maximale sur l'écran

Informations supplémentaires :

• Affichage LCD, résultat maximum affiché : 1999
• rétro-éclairage de l'écran
• signal sonore lors du test de continuité du circuit pour une résistance inférieure à 50 Ω
• possibilité d'activer séparément les tests de diode et de continuité
• les pinces s'ouvrent jusqu'à 37 mm et permettent de mesurer un seul fil d'un diamètre maximum de 37 mm

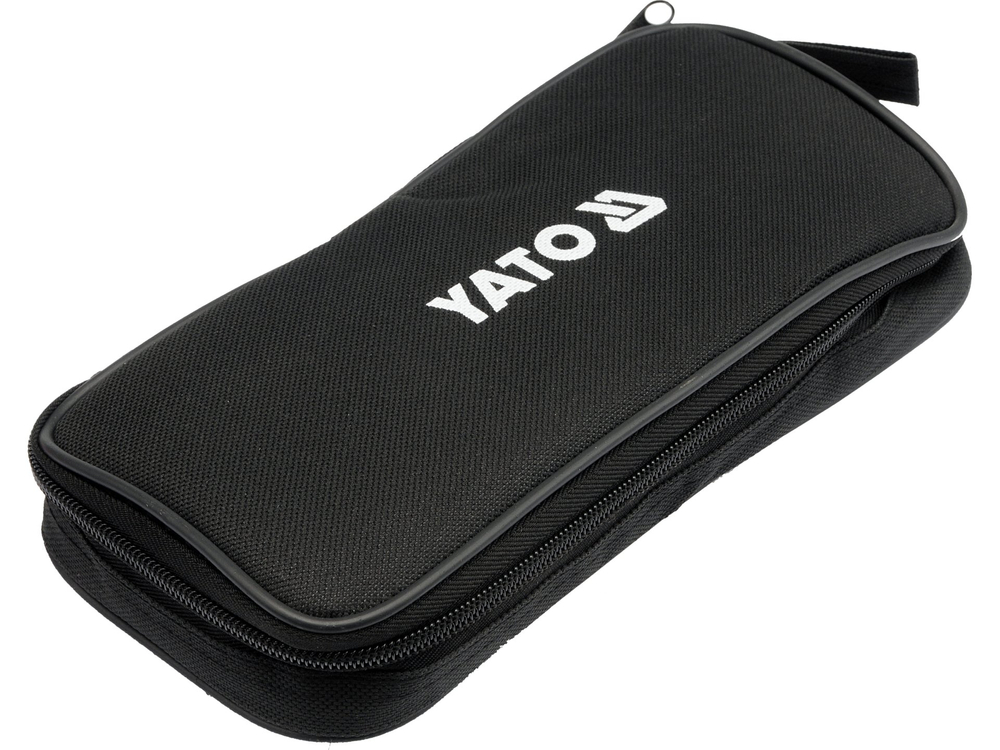

• sondes de mesure et mallette de transport incluses
• construction avec protection contre les surcharges
• arrêt automatique de l'appareil
• indicateur de pile faible
• alimentation : deux piles de 1,5 V (AAA)

Attention !

La mesure du courant à l'aide d'une pince de mesure ne s'effectue que sur un seul conducteur, un seul fil. Le fait de serrer les pinces sur un câble multiconducteur sans isoler le conducteur unique donnera un résultat erroné ou un flux de courant nul.
