La clé dynamométrique est un instrument de mesure du couple de précision. Elle est utilisée pour serrer les fixations filetées afin que le couple de connexion soit connu et adapté au type de matériau et à la résistance du boulon et de l'écrou.

Elle est principalement utilisée dans l'ingénierie automobile pour des fixations précises et lorsque le fabricant a spécifié le couple de serrage requis pour l'assemblage.

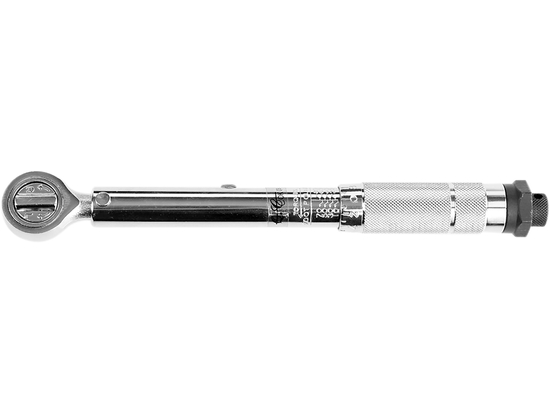

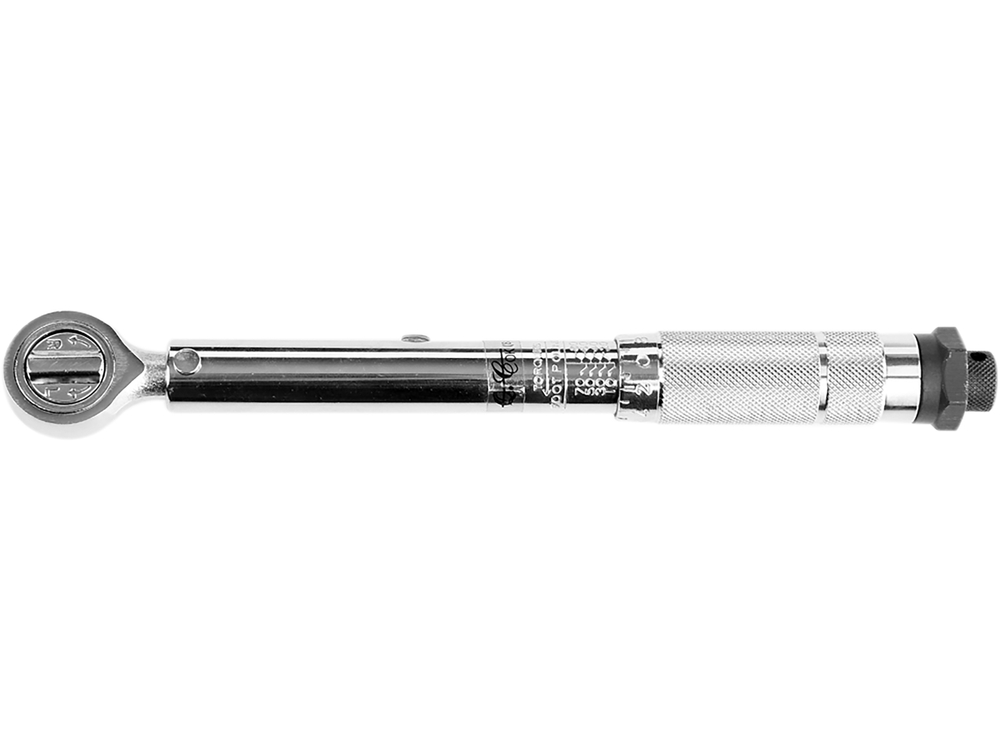

La clé se compose d'une tête à tige carrée et d'un bras transmetteur de force. La tête sert à serrer les douilles hexagonales.

Inclus :

• clé dynamométrique
• manuel d'instructions
• carte de garantie

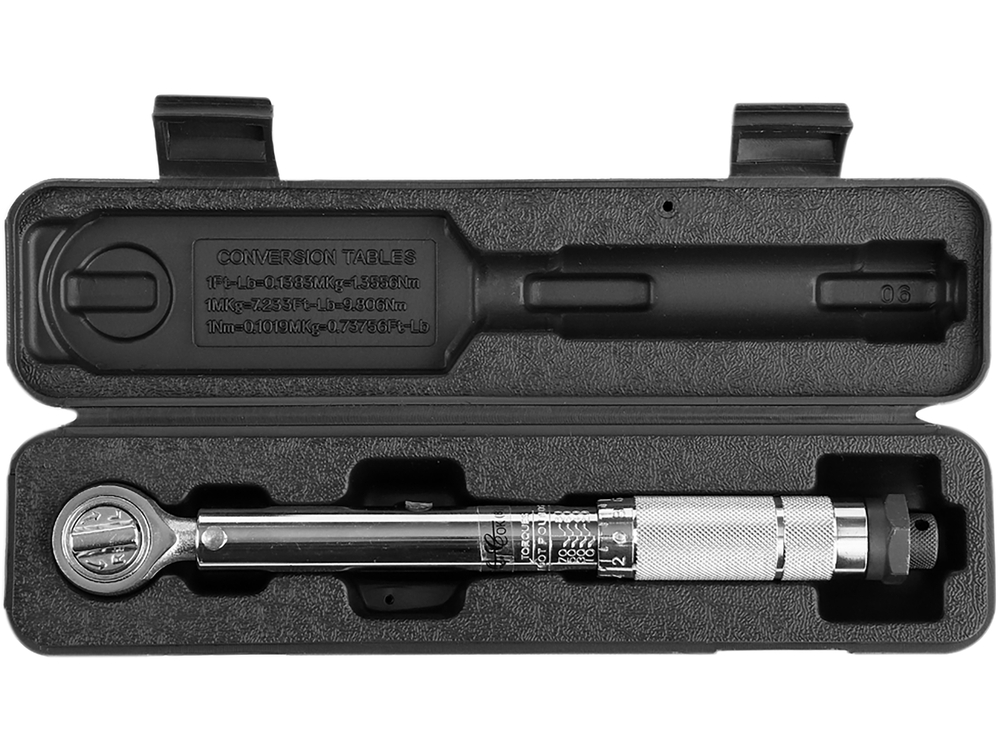

• étui

Mode d'emploi :

1. sélectionner l'échelle Nm ou in-lbs appropriée
2. dévisser la vis de blocage à l'extrémité du cadran micrométrique jusqu'à la butée
3. Régler la molette micrométrique de façon à ce que le "0" sur l'échelle de la molette coïncide avec la ligne verticale sur le bras de la clé.
4. tourner la molette micrométrique dans le sens des aiguilles d'une montre jusqu'à ce que le couple souhaité soit réglé ; le couple souhaité est réglé lorsque la graduation de la molette micrométrique coïncide avec la ligne verticale sur le bras de la clé
5. ensuite, la vis de blocage est vissée jusqu'à la butée et le cliquet est réglé dans le bon sens, après quoi la clé est prête à l'emploi.
6. Pendant le processus de serrage, un clic de la clé indique que le couple préréglé a été atteint ; si un clic est entendu ou ressenti, le serrage doit être interrompu.

Comparaison des couples dans différentes unités de longueur et de force :

• 1 kG*cm = 13,887 OZ*IN (ounce x inch)
• 1 kG*cm = 0,867 LB*IN (livre x pouce)
• 1 kG*m = 9,80665 N*m (Niuton x mètre)
• 1 kG*m = 7,233 LB*FT (livre x pied)
• 1 FT*LB = 12 LB*IN (livre x pouce)
• 1 dm*N = 14,16 OZ*IN (once x pouce)
