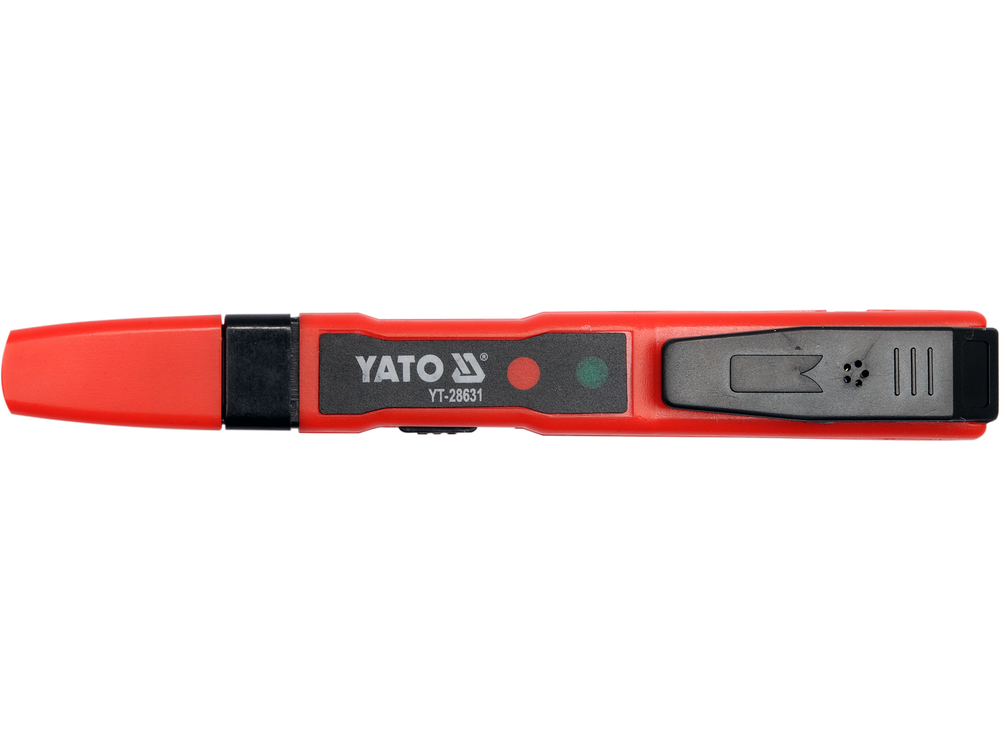

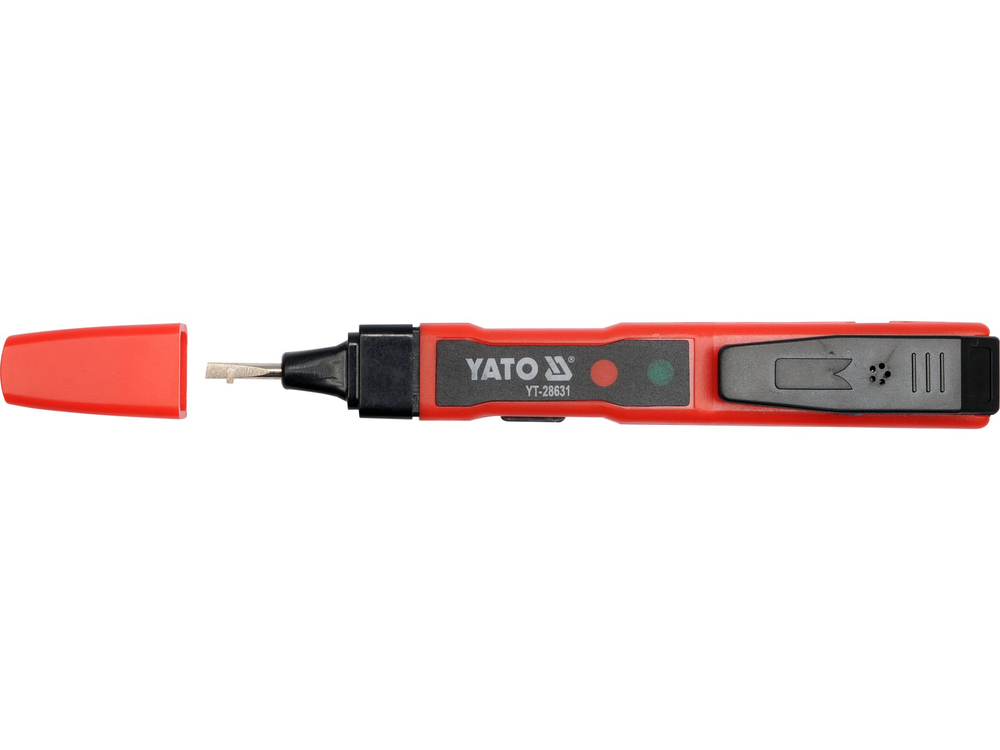

Le testeur de tension YT-28631 est un testeur universel qui peut faire office, entre autres, de testeur traditionnel et d'indicateur de tension sans fil. Il permet de déterminer la présence de tension électrique, de détecter la tension alternative, par exemple sous le plâtre, ainsi que d'effectuer un test de continuité des fils et de vérifier l'état des piles ou des batteries. La présence de tension est indiquée par l'allumage d'une des diodes électroluminescentes situées dans le boîtier du testeur.

Fonctions du testeur :

• détection de la tension alternative par contact : 70 - 250 V
• Détection de la tension CA par méthode inductive : 70 - 1000 V
• vérification de la batterie par la méthode de contact : 1,5 à 9 V
• test de continuité du câble par la méthode de contact : 0 - 100 MΩ

Caractéristiques techniques :

• longueur totale : 140 mm
• largeur de la lame : 3,0 mm
• signalisation sonore et visuelle (LED)
• réglage de la sensibilité du testeur pour la méthode inductive : [H]igh - [L]ow
• alimentation : 2x1.5 V ; LR44

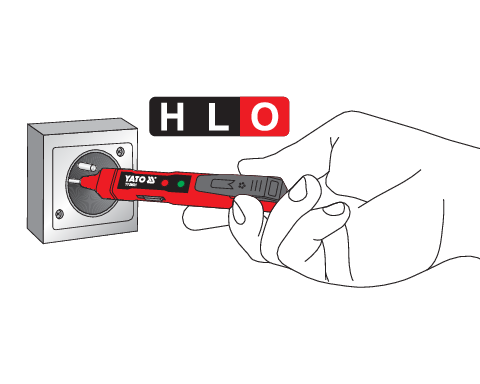

Méthode par contact :

Permet la détection de la tension, la vérification de la batterie et le test de continuité. Pour vérifier la présence d'une phase dans une prise, placez le testeur en position [O], puis insérez la pointe du testeur dans le trou de la prise. L'illumination de la LED rouge indique la présence d'une phase. Avec cette méthode, il n'est pas recommandé de toucher le contact situé sur le côté de la poignée. Le contact ne présente aucun risque d'électrocution, mais augmente la sensibilité du testeur et peut fausser l'indication.

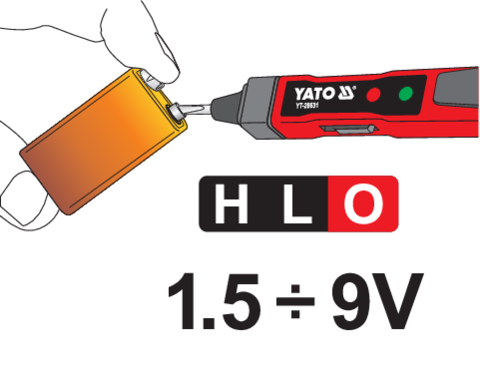

Vérification de l'état de la batterie :

Mettez le testeur en position [O]. Ensuite, en touchant le contact sur le côté de la poignée, placez la lame du testeur contre la borne de la batterie marquée "+" et touchez la borne de la batterie marquée "-" avec l'autre main. Lorsque le voyant s'allume, cela indique que la batterie est encore sous tension. Le testeur est capable de vérifier l'état des piles ou des batteries rechargeables destinées à alimenter une variété d'appareils électriques entre 1,5V et 9V. Cette méthode ne doit pas être utilisée pour vérifier des piles ou des accumulateurs ayant une tension nominale plus élevée. Ne pas tester les piles ou les accumulateurs connectés à un circuit électrique.

Vérification de la continuité d'un fil :

Réglez le testeur sur la position [O] ou [L]. Ensuite, en touchant le contact sur le côté de la poignée, appliquez la lame du testeur sur une extrémité dénudée du fil et, avec l'autre main, saisissez l'autre extrémité dénudée du fil. Lorsque le testeur est réglé sur la position [O], la continuité du fil est indiquée par un voyant rouge. En position [L], un voyant vert s'allume et un signal sonore retentit. Il est interdit de vérifier la continuité des fils sous tension ou des fils d'un circuit électrique à l'aide de cette méthode.

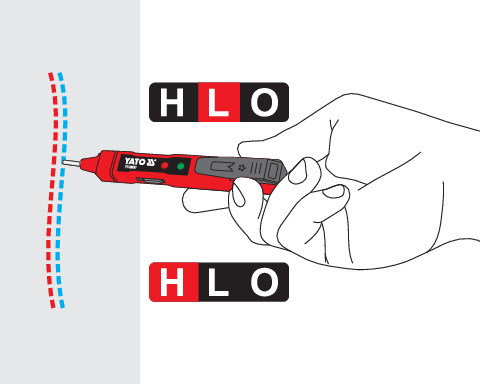

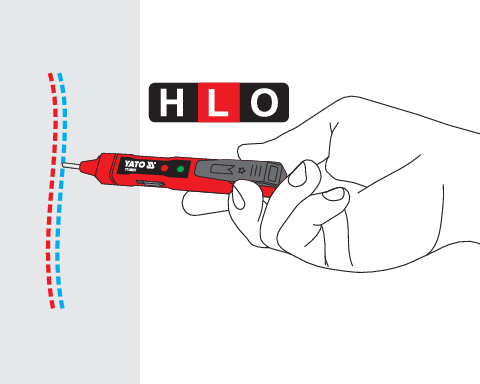

Méthode inductive :

Permet de détecter sans contact la tension alternative, même sous le plâtre. Par exemple, pour vérifier la présence de tension dans un câble isolé, placez le testeur en position [L]. Puis, en tenant la lame, approchez le contact métallique du haut de la poignée du fil isolé. Un voyant vert s'allume et un signal sonore indique la présence d'une tension dans le câble testé. Vous pouvez augmenter la sensibilité de la méthode en faisant passer le bouton de [L] à [H]. Cette méthode permet également de détecter "sans contact" une rupture dans un câble électrique sous tension. Au point de rupture, le testeur cesse de signaler la présence de tension. Il est également possible d'inverser le testeur et de rechercher une tension à l'aide de la pointe de la grand-voile. Toutefois, lors de la recherche de fils sous le plâtre, il faut veiller à ne pas rayer le mur.

Avertissements sur l'utilisation:
