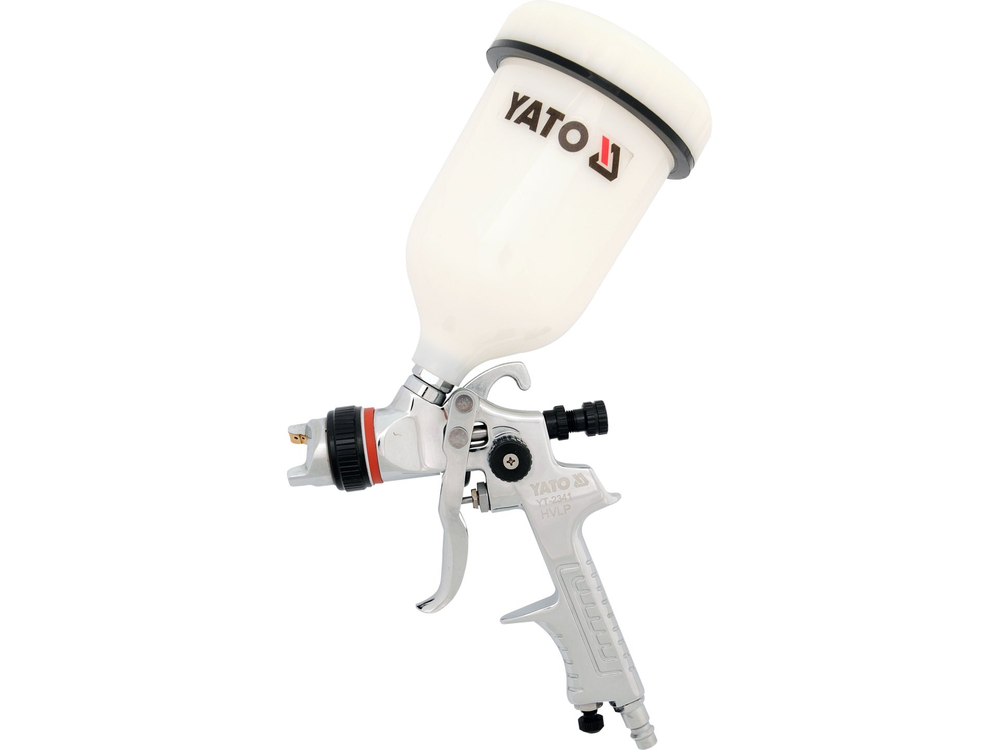

Le pistolet est utilisé pour effectuer des travaux de peinture. L'air comprimé est indispensable au bon fonctionnement du pistolet. La peinture contenue dans le réservoir du pistolet et l'air comprimé fourni au pistolet créent un mélange de particules de peinture et d'air à la sortie de la buse du pistolet.

MODE D'EMPLOI

Mise en route
Serrer la buse à l'aide d'une clé. Vérifier l'étanchéité et la sécurité des raccords du système d'alimentation en air comprimé. Souffler le tuyau d'alimentation en air avant de le raccorder au système. S'assurer que le pistolet a été correctement nettoyé et entretenu avant utilisation. S'assurer que le réservoir de produit de revêtement a été raccordé de manière à garantir une bonne étanchéité.

Réglage de la largeur du jet
La largeur et la forme du jet de pulvérisation peuvent être modifiées en faisant tourner la buse d'air. La forme du jet de pulvérisation peut être réglée en continu, de plat à rond, selon les besoins. Le bouton de réglage de la quantité de produit d'enrobage détermine la quantité de produit d'enrobage envoyée dans le jet d'air. Le bouton de réglage de la pulvérisation, quant à lui, détermine l'intensité du mélange produit de revêtement/air. Il est conseillé de régler le débit du mélange de manière à ce que les particules de matériau de revêtement soient aussi petites que possible, ce qui assurera une meilleure répartition du matériau de revêtement sur la surface.

Utilisation du pistolet
Lors de l'utilisation du pistolet, la distance entre la sortie du pistolet et la surface à revêtir doit être comprise entre 10 et 15 cm. Il faut essayer de guider la sortie du pistolet perpendiculairement à la surface à revêtir. Il faut éviter les mouvements courbes, qui entraînent une répartition inégale du matériau de revêtement. Il est préférable d'appliquer plusieurs couches fines plutôt qu'une seule couche épaisse.

Réglage du débit d'air
En fonction du type de matériau de revêtement, la quantité d'air comprimé doit être sélectionnée en réglant le bouton de contrôle de la pression d'air.

Remplacement de la buse
Veillez à remplacer l'ensemble des buses. Le jeu se compose d'une buse pour le produit de revêtement, d'une aiguille et d'une buse d'air.

Joint d'aiguille
Vérifier l'étanchéité du joint du percuteur en cours de fonctionnement. En cas d'usure importante, le joint doit être remplacé lors de l'inspection périodique du pistolet à l'aide d'une clé pour retirer l'ensemble du joint.

Nettoyage et entretien
Après avoir terminé le travail, débrancher le pistolet du système d'air comprimé et vider le réservoir de l'outil de tout produit de revêtement restant. Nettoyer soigneusement le réservoir de tout matériau de revêtement restant. Nettoyer soigneusement l'ensemble de la trajectoire de transfert du produit de revêtement. Un nettoyage incomplet réduira les performances du flux de matériau de revêtement. Nettoyez la buse d'air à l'aide d'un pinceau trempé dans du solvant. Ne jamais immerger l'ensemble du pistolet dans le solvant. Ne jamais nettoyer les orifices obstrués à l'aide d'objets durs, car même de légers dommages internes peuvent affecter négativement les paramètres du jet de pulvérisation. Après avoir lavé le pistolet, appliquer une petite quantité de lubrifiant sur les parties mobiles des joints. Serrer la buse du produit de revêtement de manière à éviter les fuites et à assurer en même temps un mouvement régulier de l'aiguille.
