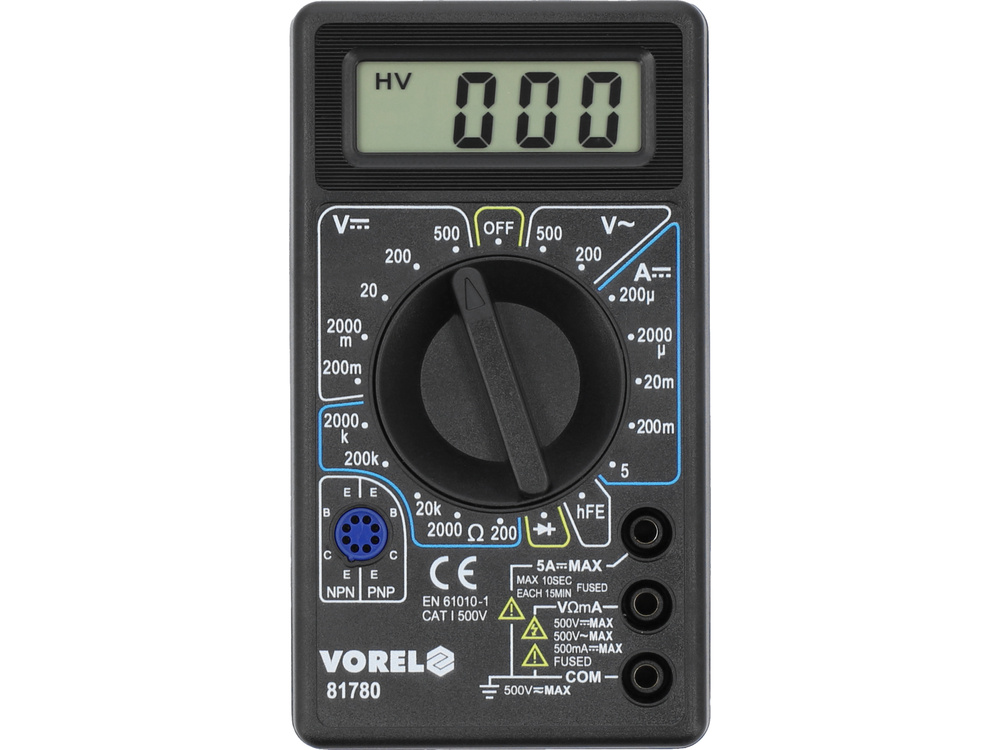

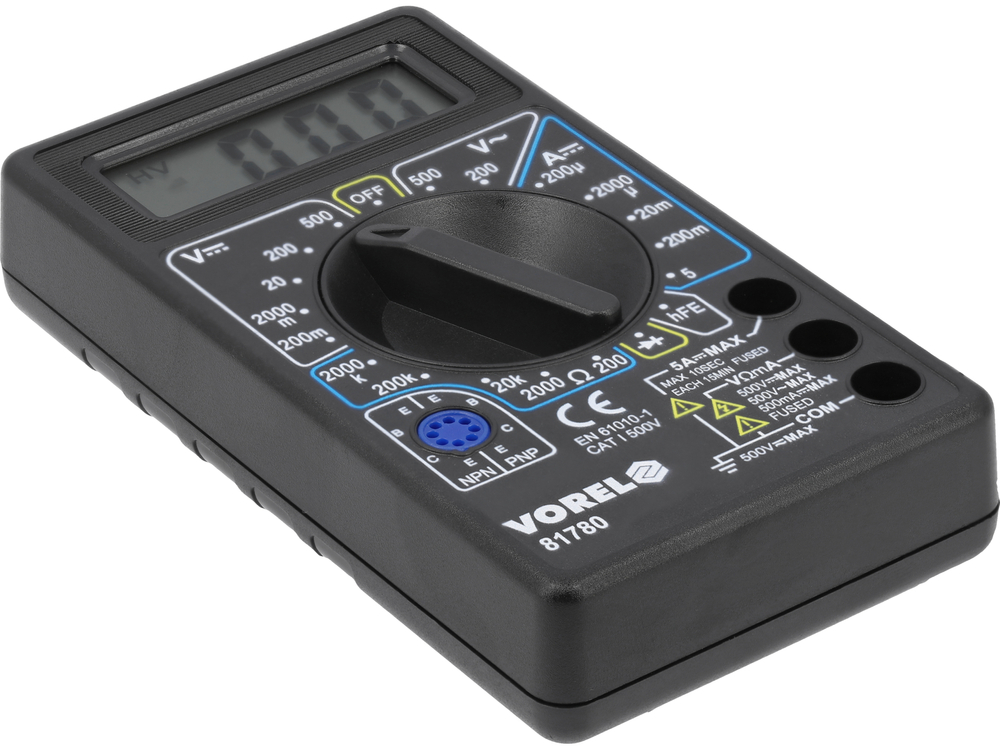

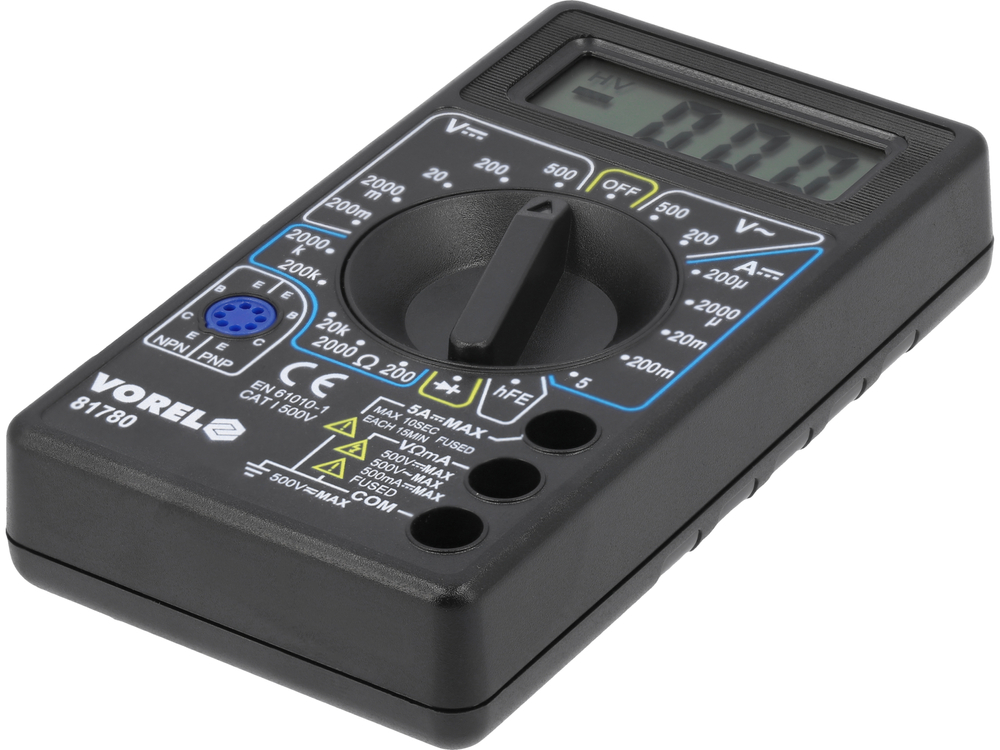

L'appareil de mesure universel 81780, avec une plage manuelle pour chaque mesure, permet d'effectuer des mesures électriques de base.

Mesures de base :

• Mesure de la tension AC : C.A. 0-500 V
• Mesure de la tension continue : D.C. 0-500 V
• Mesure du courant continu : D.C. 0-5 A
• mesure de la résistance : 0-2 MΩ
• test de diode :_IF 1 mA,_UR 1,5 V

Mesures supplémentaires :

• Test de transistor hFe : 0-1000, prise de mesure intégrée

Précisions de mesure :

Exemple de détermination de la précision pour la mesure de la tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure de l'appareil de mesure 81780 pour cette gamme est : ±(1,2% + 10), résolution 1 V
• calcul de l'erreur de mesure formule : (résultat de la mesure x 2%) + 10 x résolution
• calcul : (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V

Résultat incluant l'erreur de mesure pour l'indication 235 V = 235 ± 12.82 V*

• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension continue : 12 V = 12 ± 0,08 V

Veuillez vous référer au mode d'emploi pour un tableau avec la résolution et la précision de la mesure.

*L'appareil de mesure 81780 ne dispose pas d'une fonction de mesure de la valeur efficace réelle, c'est pourquoi le résultat ci-dessus n'est factuellement correct que pour une onde sinusoïdale valide.

Informations supplémentaires :

• Affichage LCD, résultat maximum affiché : 1999

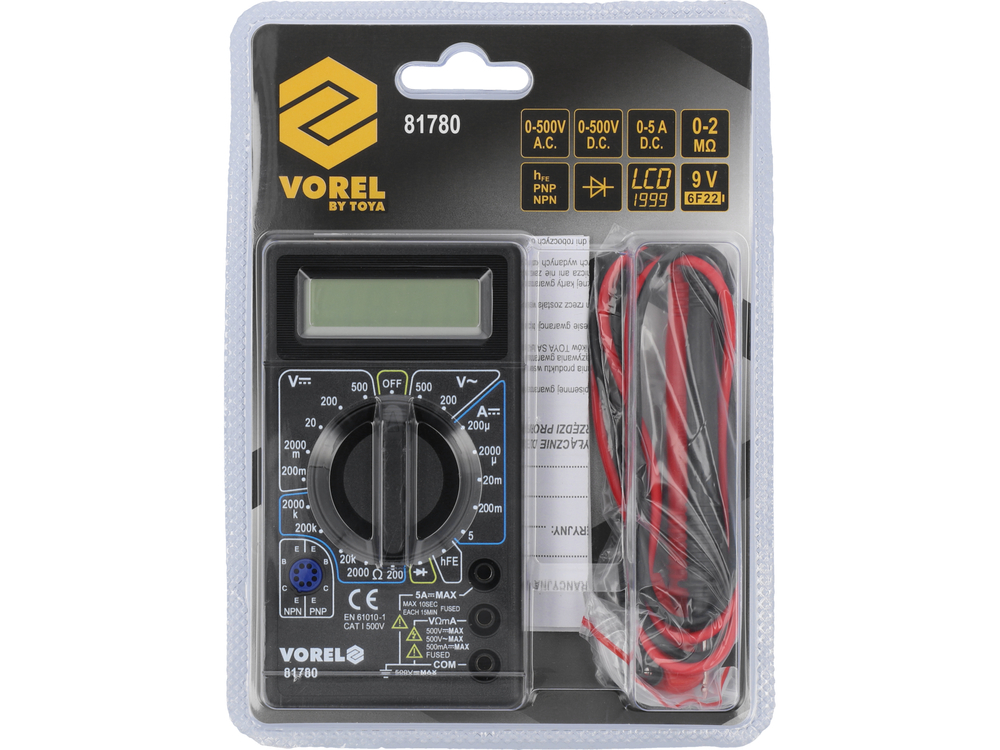

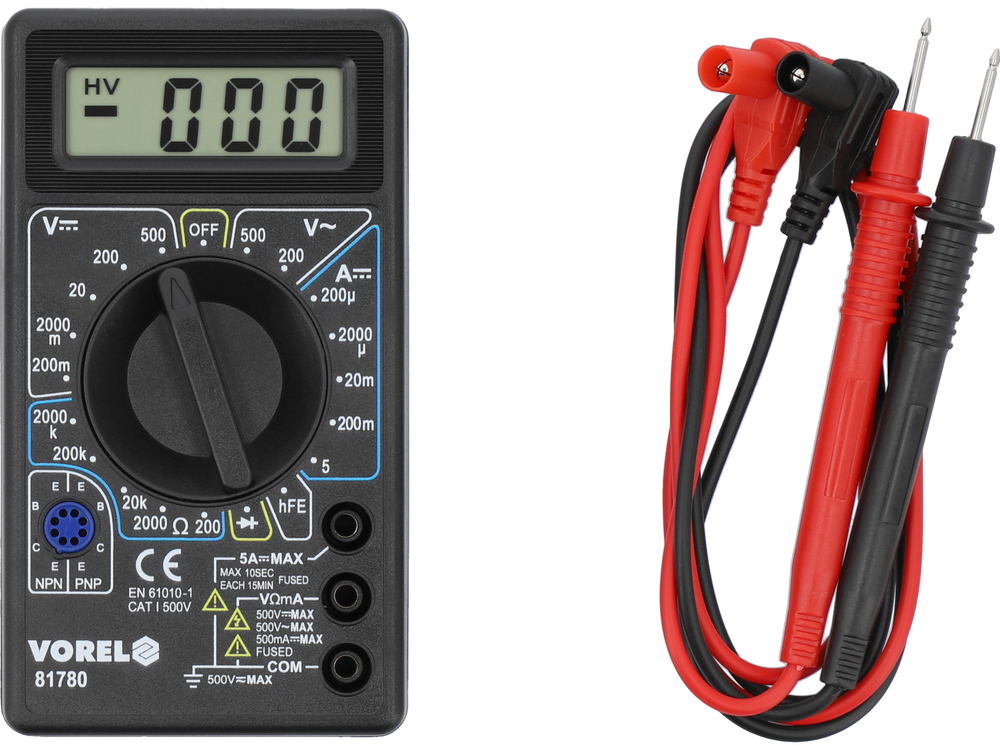

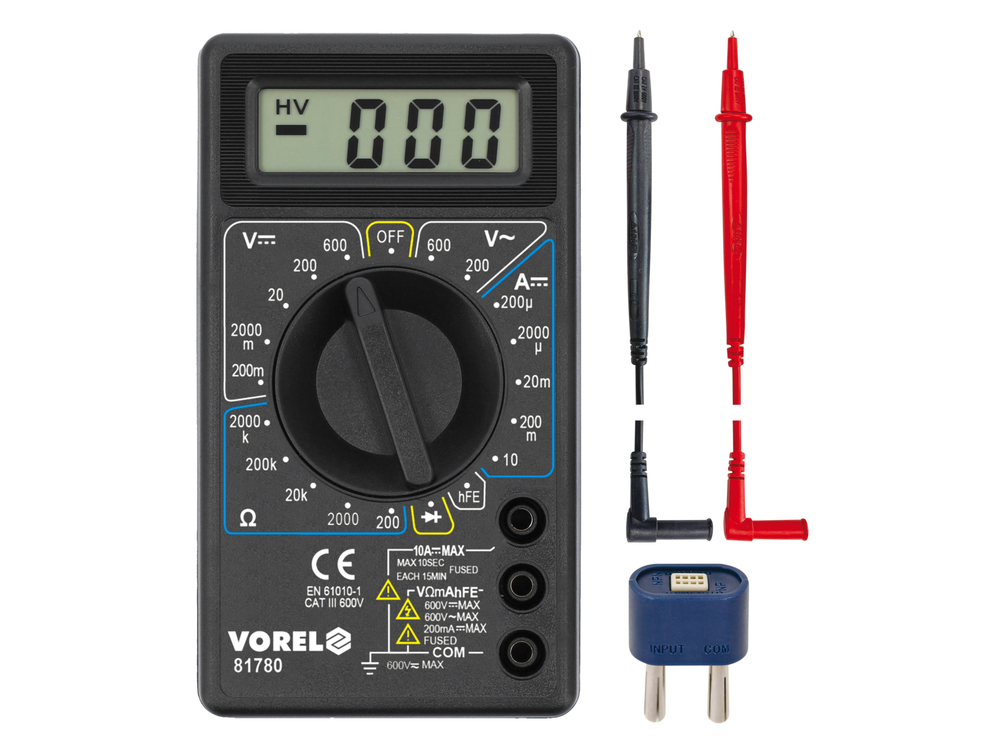

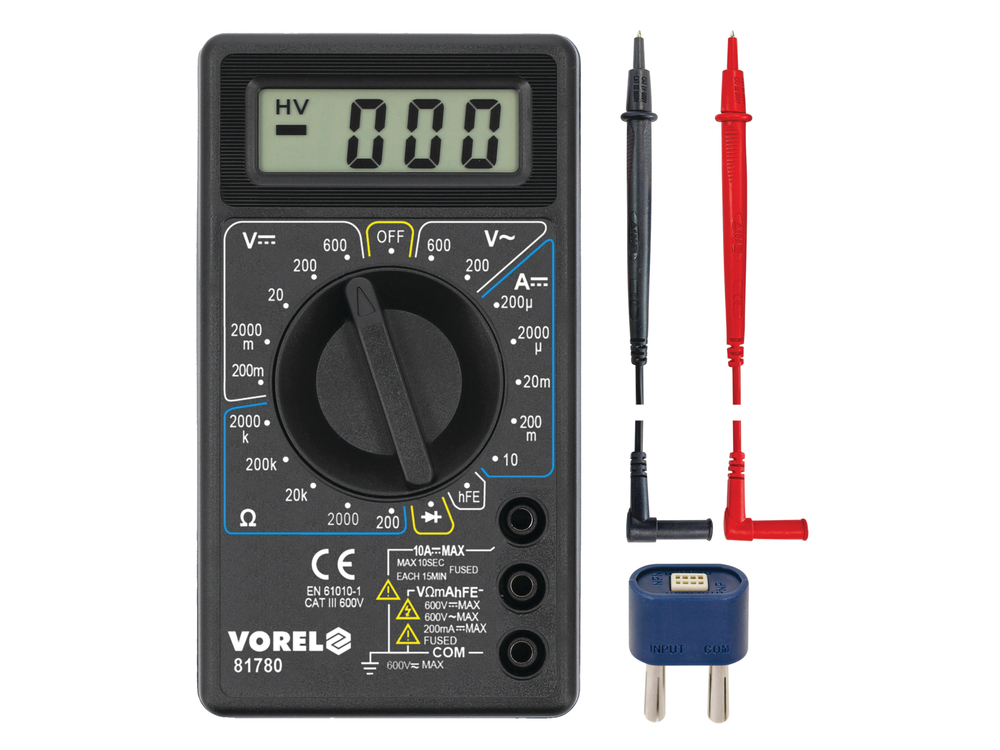

• sondes de mesure incluses
• construction avec protection contre les surcharges
• boîtier en plastique
• indicateur de pile faible
• alimentation : pile 9 V (6F22)

Attention !

Lorsque vous mesurez des valeurs inconnues à l'aide d'un appareil de mesure à changement de gamme manuel, effectuez les mesures de façon séquentielle, de la plus grande gamme jusqu'à la gamme donnant le résultat le plus précis, sinon vous risquez d'endommager l'instrument.
