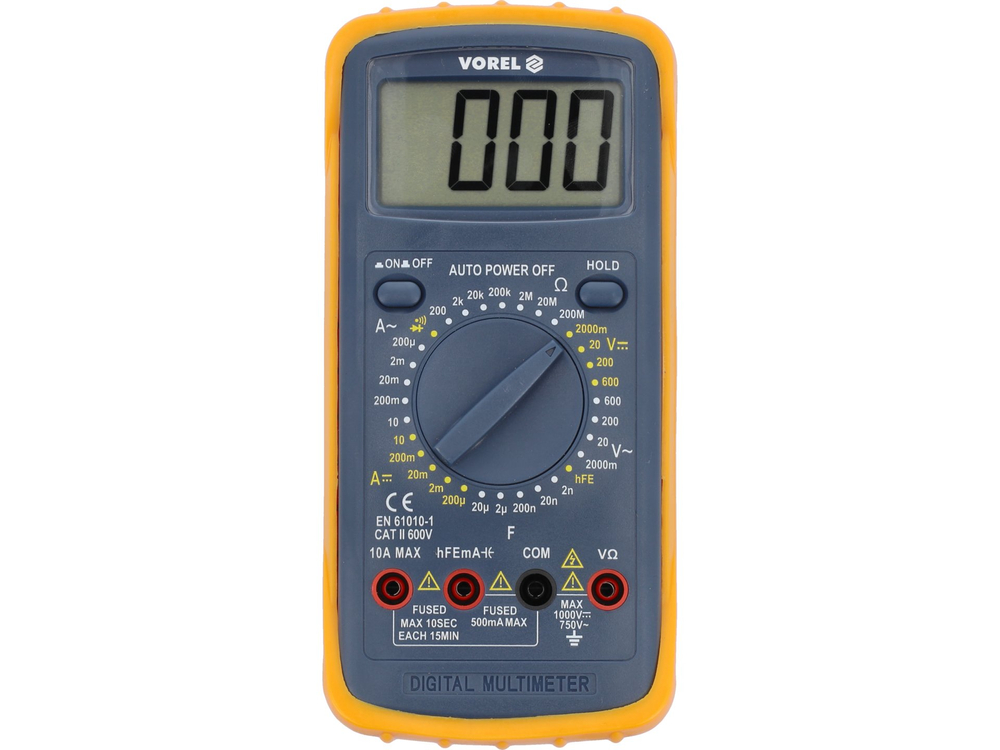

L'appareil de mesure universel 81783, avec une plage manuelle pour chaque mesure, permet d'effectuer des mesures électriques de base et avancées. Une protection supplémentaire contre les dommages mécaniques est assurée par le " holster ", c'est-à-dire une enveloppe en caoutchouc tendue sur le boîtier de l'appareil.

Mesures de base :

• Mesure de la tension alternative : C.A. 0-600 V
• Mesure de la tension continue : D.C. 0-600 V
• mesure du courant alternatif : A.C. 0-10 A
• mesure du courant continu : D.C. 0-10 A
• mesure de la résistance : 0-200 MΩ
• test de diode :_IF 1 mA,_UR 2,8 V
• test de continuité du circuit : 0-30 Ω

Mesures supplémentaires :

• mesure du condensateur : 0-20 μF
• test de transistor hFe : 0-1000, prise de mesure intégrée

Précisions de mesure :

Exemple de détermination de la précision pour la mesure de la tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure du compteur 81783 pour cette plage est de : ±(1,2% + 5), résolution 1 V
• calcul de l'erreur de mesure formule : (résultat de la mesure x 1,2%) + 5 x résolution
• calcul : (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Résultat incluant l'erreur de mesure pour l'indication 235 V = 235 ± 7.82 V*

• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension DC : 12 V = 12 ± 0,08
• Résultat incluant l'erreur de mesure pour l'indication de la mesure du courant AC : 8A = 8 ± 0,26 A*

Un tableau indiquant la résolution et la précision pour une mesure donnée figure dans le mode d'emploi.

*Le compteur 81783 ne dispose pas d'une fonction de mesure de la valeur efficace réelle. Par conséquent, le résultat ci-dessus est la valeur efficace réelle de la tension alternative uniquement pour une forme d'onde sinusoïdale correcte.

Fonctions intégrées :

• DATA HOLD - conserve la valeur mesurée sur l'écran.

Informations complémentaires :

• Affichage LCD, résultat maximum affiché : 1999
• signal sonore lors du test de continuité pour une résistance inférieure à 30 Ω
• commutation automatique du test de diode au test de continuité lorsque la résistance du circuit est inférieure à 30 Ω (il n'est pas possible de régler l'appareil uniquement pour le test de diode)

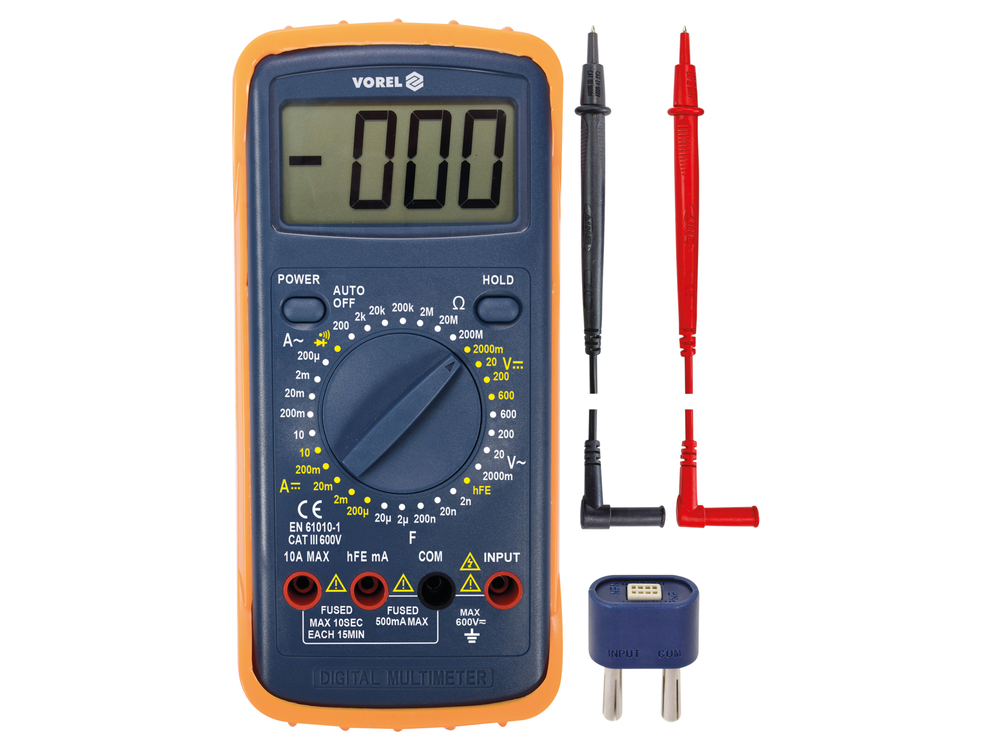

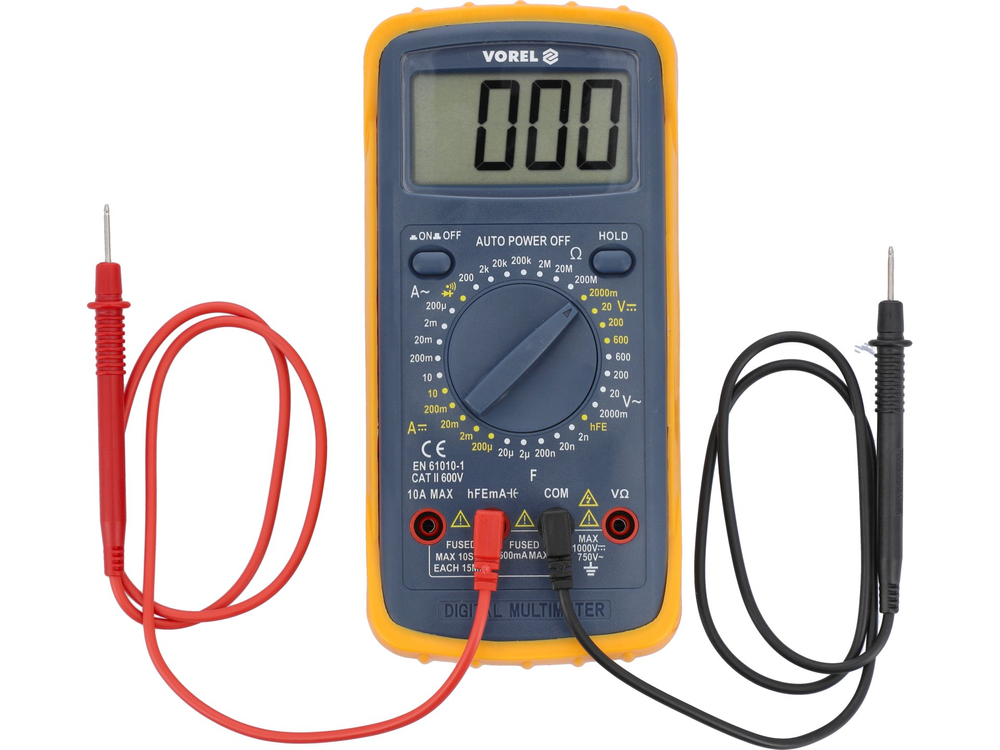

• sondes de mesure incluses
• construction avec protection contre les surcharges

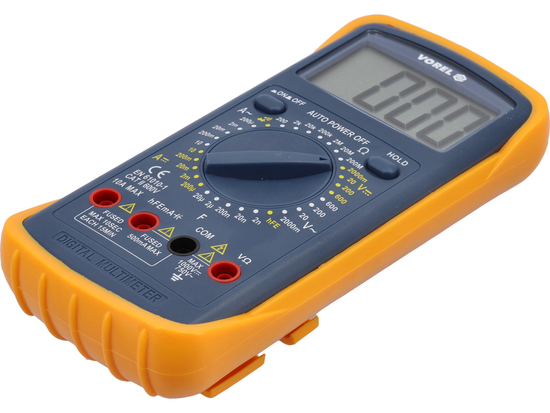

• boîtier en ABS + étui, c'est-à-dire une enveloppe en caoutchouc protégeant l'appareil de mesure des dommages mécaniques
• arrêt automatique de l'appareil
• indicateur de batterie faible
• alimentation : pile 9 V (6F22)

Attention !

Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à changement de gamme manuel à l'aide du cadran, les mesures doivent être effectuées successivement à partir de la plus grande gamme jusqu'à la gamme donnant le résultat le plus précis - sinon, il y a un risque d'endommager l'appareil.
