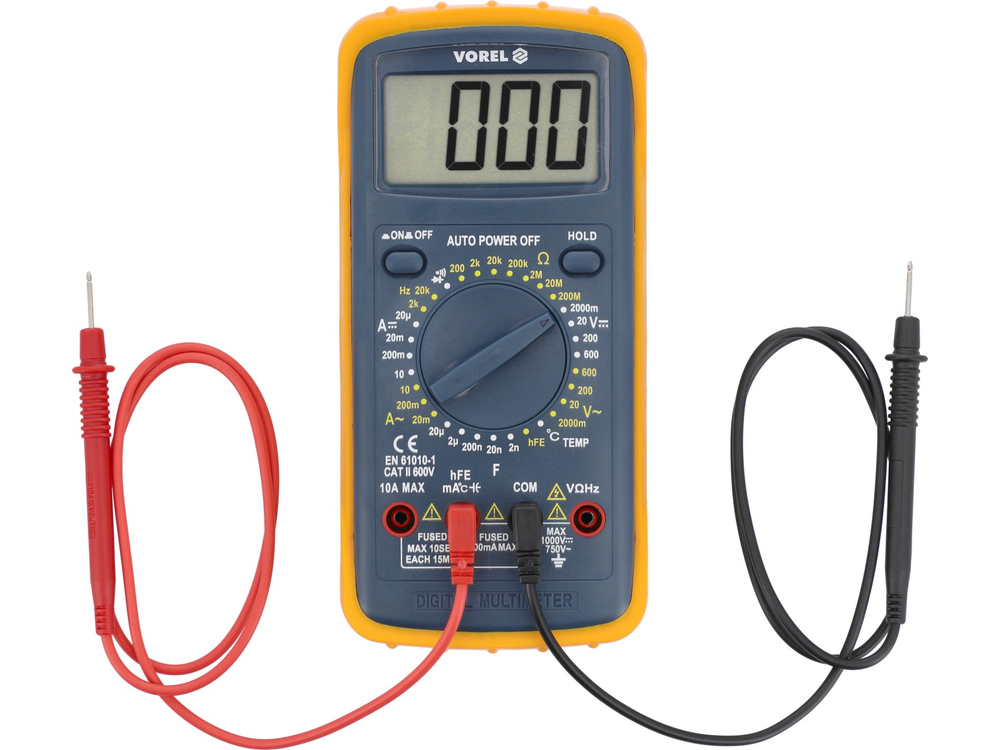

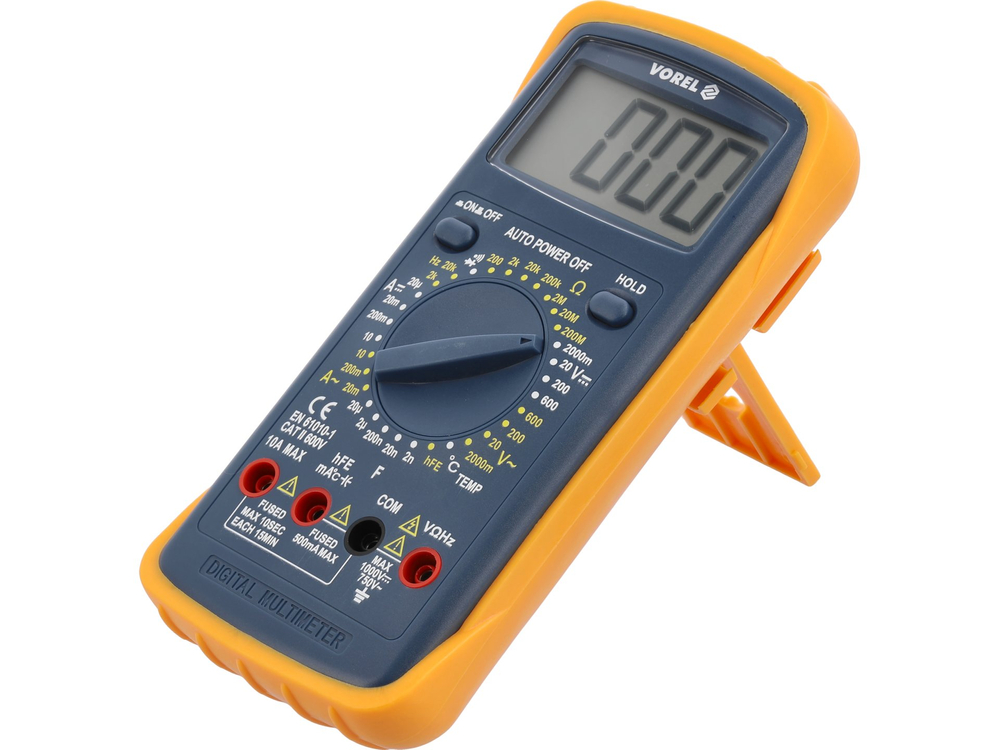

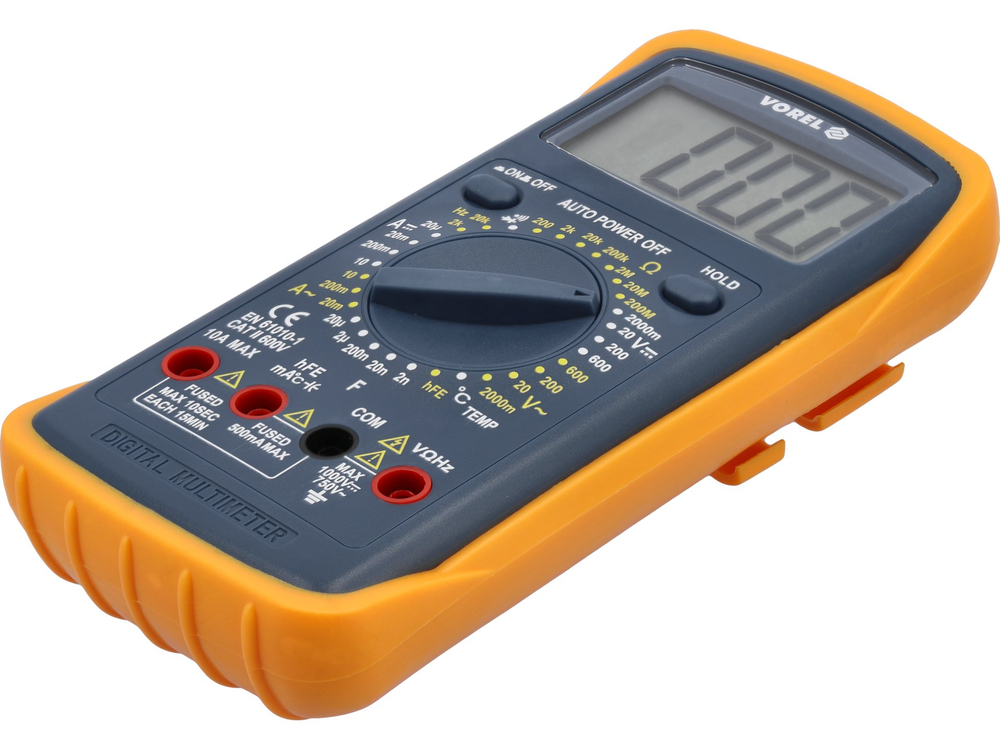

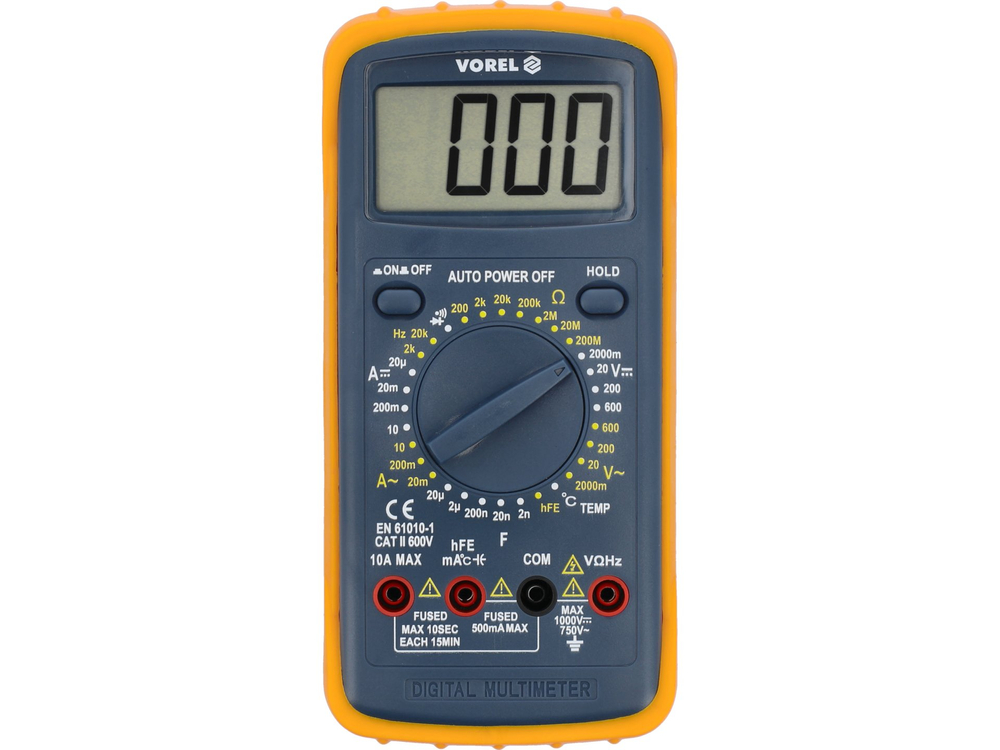

L'appareil de mesure universel 81784 avec plage manuelle pour chaque mesure permet d'effectuer des mesures électriques de base et avancées. Des prises de mesure supplémentaires intégrées facilitent la mesure, par exemple, des condensateurs et des transistors. Une protection supplémentaire contre les dommages mécaniques est assurée par ce que l'on appelle le " holster ", c'est-à-dire un étui en caoutchouc placé sur le boîtier de l'appareil.

Mesures de base :

• Mesure de la tension alternative : C.A. 0-600 V
• Mesure de la tension continue : D.C. 0-600 V
• mesure du courant alternatif : A.C. 0-10 A
• mesure du courant continu : D.C. 0-10 A
• mesure de la résistance : 0-200 MΩ
• test de diode :_IF 1 mA,_UR 2,8 V
• test de continuité du circuit : 0-30 Ω

Mesures supplémentaires :

• mesure du condensateur : 0-20 μF
• mesure de la fréquence : 0-20 khz
• mesure de la température : -40 à 400 °C
• Test de transistor hFe : 0-1000, prise de mesure intégrée

Précisions de mesure :

Exemple de détermination de la précision pour la mesure de la tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure de l'appareil de mesure 81784 pour cette gamme est de : ±(1,2% + 5), résolution 1 V
• calcul de l'erreur de mesure formule : (résultat de la mesure x 1,2%) + 5 x résolution
• calcul : (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Résultat incluant l'erreur de mesure pour l'indication 235 V = 235 ± 7.82 V*

• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension DC : 12 V = 12 ± 0,08 V
• Résultat incluant l'erreur de mesure pour l'indication de la mesure du courant AC : 8 A = 8 ± 0,26 A*

Un tableau indiquant la résolution et la précision pour une mesure donnée figure dans le mode d'emploi.

*L'appareil de mesure 81784 ne dispose pas d'une fonction de mesure de la valeur efficace réelle. Par conséquent, le résultat ci-dessus est la valeur efficace réelle de la tension alternative uniquement pour une forme d'onde sinusoïdale correcte.

Informations complémentaires :

• Affichage LCD, résultat maximum affiché : 1999
• signal acoustique dans le test de continuité pour les résistances inférieures à 30 Ω
• commutation automatique du test de diode au test de continuité pour les résistances de circuit inférieures à 30 Ω (il n'est pas possible de régler l'appareil uniquement pour le test de diode)

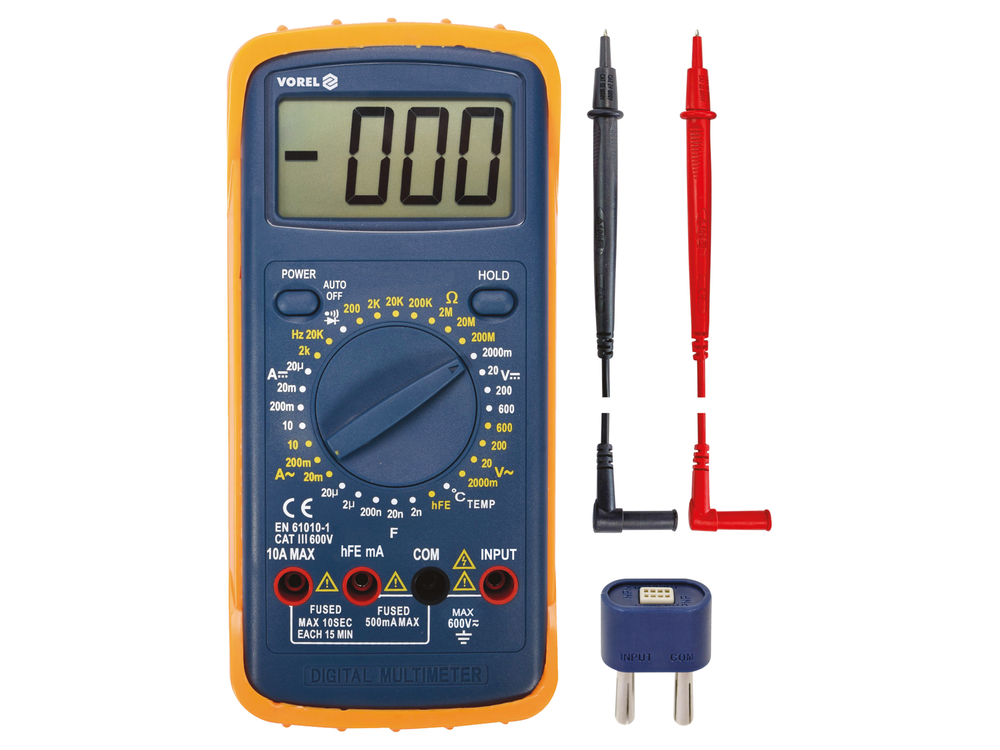

• sondes de mesure incluses, sonde pour la mesure de la température
• construction avec protection contre les surcharges
• boîtier en plastique ABS + "holster", c'est-à-dire une enveloppe en caoutchouc protégeant le compteur contre les dommages mécaniques
• arrêt automatique de l'appareil
• indicateur de batterie faible
• alimentation : pile 9 V (6F22)

Attention !

Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à changement de gamme manuel à l'aide du cadran, les mesures doivent être effectuées successivement à partir de la plus grande gamme jusqu'à la gamme donnant le résultat le plus précis - sinon, on risque d'endommager l'appareil.
