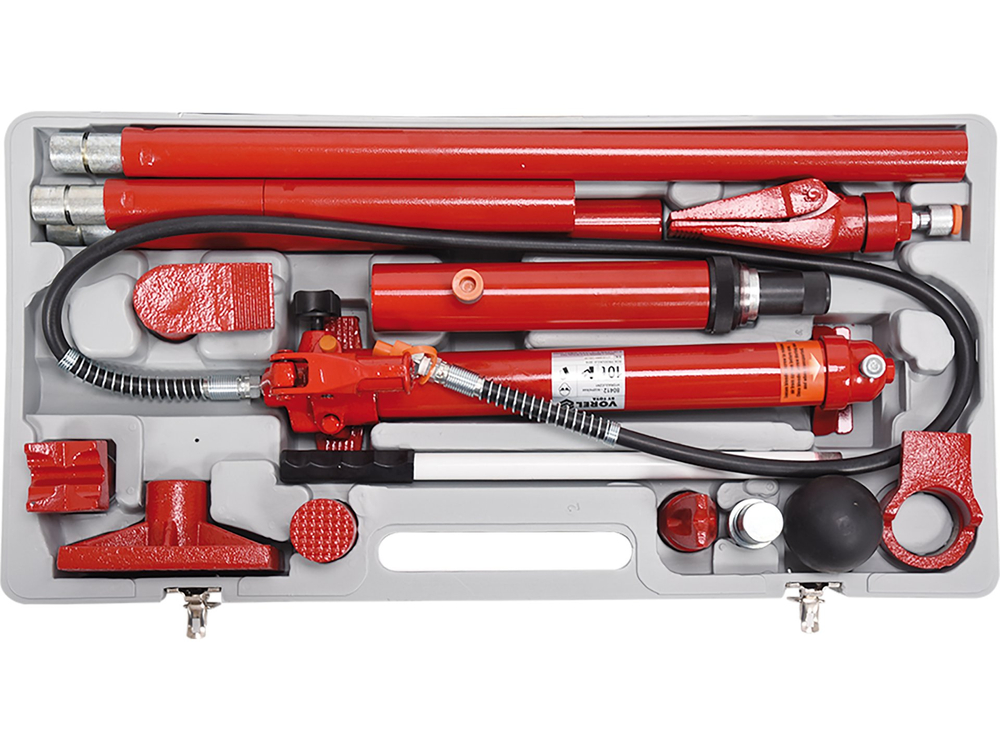

Ecarteur hydraulique 10t boîte en plastique

Le palonnier hydraulique est conçu pour le travail en atelier et peut être utilisé pour des travaux d'assemblage et de tôlerie, pour des travaux nécessitant des forces statiques importantes.

L'appareil est conçu pour :

• soulever
• étirer
• écarter
• plier
• redresser
• tirer

Données techniques :

• ensemble placé dans une mallette de transport
• poids [kg] - 35,4
• pression de travail [bar] - 620
• taille du filetage de connexion ["] - 13/16-20 UNEF
• charge maximale [mille kg] - 10
• course du piston [mm] - 150

Assemblage et utilisation du système hydraulique:

• Raccordez le tuyau de la pompe au raccord du cylindre en vissant l'écrou du raccord sur le filetage. Assurez-vous que l'écrou est correctement serré
• Fermez le robinet de vidange en le tournant dans le sens des aiguilles d'une montre
• Créez une pression dans la pompe en déplaçant le levier de la pompe vers le haut et vers le bas. Après quelques mouvements, le cylindre commence à fonctionner.
• Pour relâcher la pression dans la pompe, tournez le robinet dans le sens inverse des aiguilles d'une montre.
• Lorsque le robinet de vidange est ouvert, l'actionneur revient automatiquement à sa position de repos. Ne pas démonter le système hydraulique sous pression.
• La pompe peut être utilisée dans n'importe quelle position, aussi bien verticale qu'horizontale. En position verticale, l'extrémité du tuyau doit toujours être orientée vers le bas.

Vérification du niveau d'huile :

• pour vérifier le niveau d'huile dans la pompe, placez la pompe en position verticale avec l'extrémité du tuyau dirigée vers le bas
• ouvrir le robinet de vidange
• dévisser la soupape de reniflard et retirer la tige de niveau d'huile et lire le niveau d'huile
• si nécessaire, corriger le niveau d'huile de manière à ce que l'huile recouvre toute la surface plane de la jauge.

L'appareil a été rempli d'huile hydraulique en usine.

N'utilisez que le type d'huile approprié.

Il est recommandé d'utiliser l'huile hydraulique HYDROL portant le symbole L-HL-46.

Purge de lapompe:

• pour purger le système hydraulique de la pompe, placez la pompe en position verticale avec le tuyau orienté vers le bas
• ouvrir le robinet de vidange
• ouvrir le robinet de purge et retirer la tige d'indication du niveau d'huile
• effectuer plusieurs mouvements complets avec le levier de la pompe
• fermer le robinet de vidange, installer l'indicateur de niveau d'huile et fermer le robinet de purge
