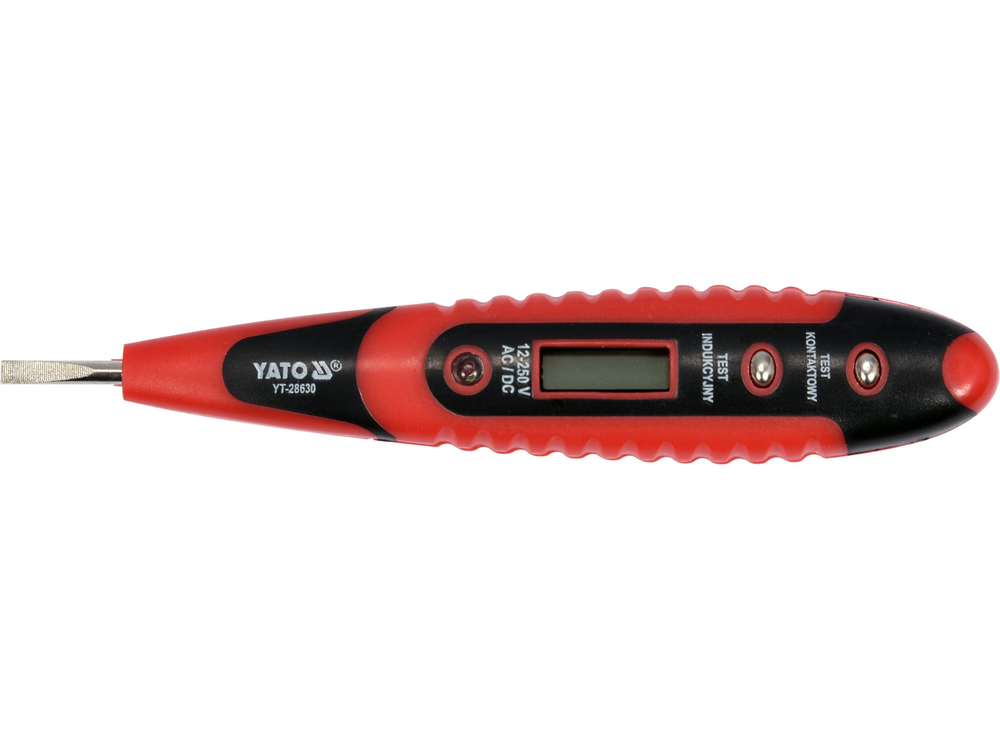

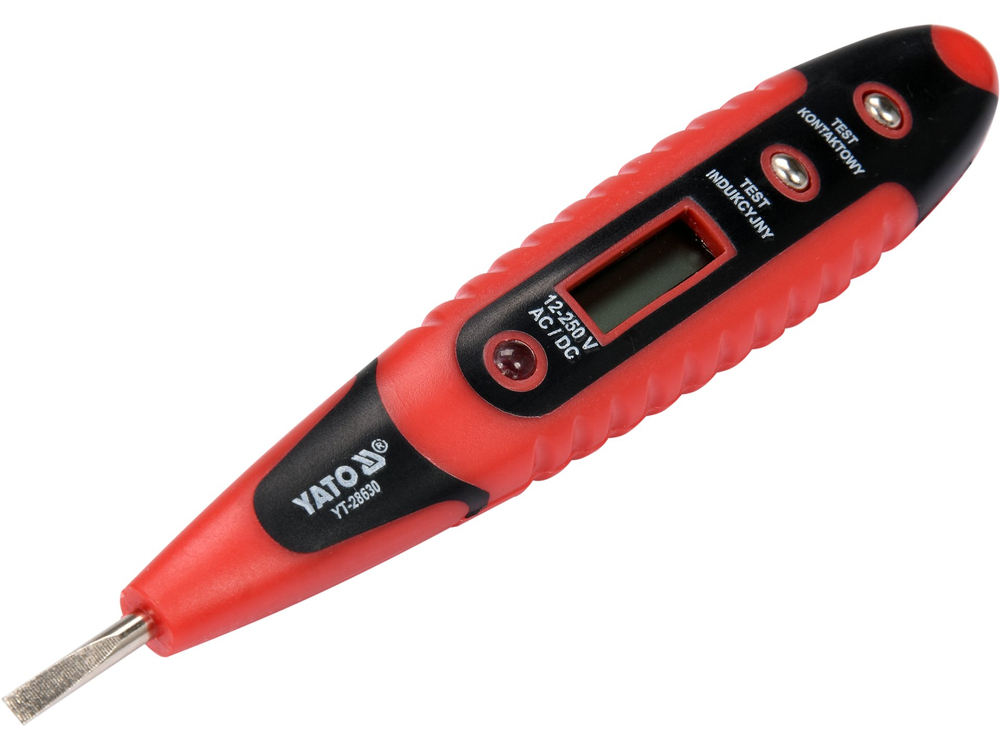

L'indicateur électrique YT-28630 avec écran LCD permet de vérifier la présence de tension électrique alternative et continue, de détecter la tension alternative par la méthode de l'induction et d'effectuer un test de continuité des fils. La présence de tension est indiquée par l'affichage sur l'écran LCD et par l'allumage d'une LED.

Fonctions de l'indicateur :

• détection de la tension alternative et continue par la méthode du contact : 12 - 250 V
• détection de la tension AC par la méthode inductive
• test de continuité du câble

Caractéristiques techniques :

• longueur totale : 145 mm
• largeur de la lame : 3,0 mm
• l'écran LCD rétro-éclairé affiche les résultats des mesures dans des gammes allant jusqu'à : 12, 36, 55, 110 et 220 volts
• affichage par feux tricolores (LED)
• alimentation : 3x1,5 V ; LR41

Méthode de contact :

Appliquer la pointe sur un circuit sous tension. L'écran affiche les valeurs de tension et une diode allumée indique le flux de courant électrique à travers le composant. L'écran affiche la plage de tension la plus élevée pour le circuit testé et toutes les plages inférieures. Par exemple, lorsque vous mesurez la tension d'une prise domestique de 230 V, l'écran affiche [12, 36, 55, 110, 220], ce qui indique une tension supérieure à 220 V. L'écran indique les plages de tension correctes pour les formes d'onde en courant alternatif lorsque le champ "Contact Test" est maintenu enfoncé. Pour les formes d'onde en courant continu, les plages correctes sont affichées lorsque vous maintenez le champ "Test d'induction" enfoncé.

Méthode inductive :

Cette méthode permet de détecter une tension alternative dans un câble isolé. Pour ce faire, placez votre doigt sur le champ "Test d'induction" et approchez la pointe du conducteur isolé. La présence du symbole de l'éclair sur l'écran LCD indique la présence d'une tension. Cette méthode permet également de détecter "sans contact" une rupture dans un câble électrique sous tension. Au point de rupture, le testeur cesse de signaler la présence de tension.

Vérification de la continuité d'un câble :

La continuité du câble est vérifiée en appliquant la lame du testeur à une extrémité du câble, puis en maintenant la case "Test de contact" enfoncée, en saisissant l'autre extrémité du câble. L'allumage de la LED indique la continuité du câble testé. Il est interdit de vérifier la continuité de câbles sous tension ou de câbles dans un circuit électrique à l'aide de cette méthode.

Avertissements sur l'utilisation:
