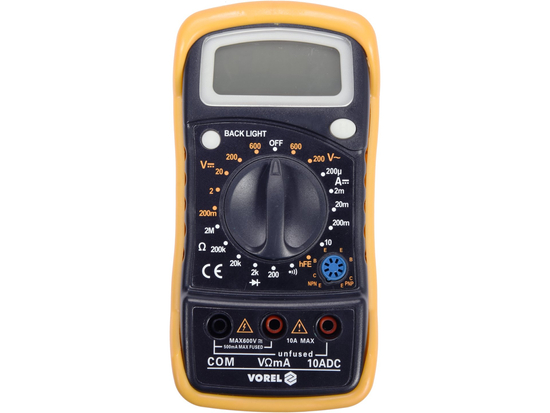

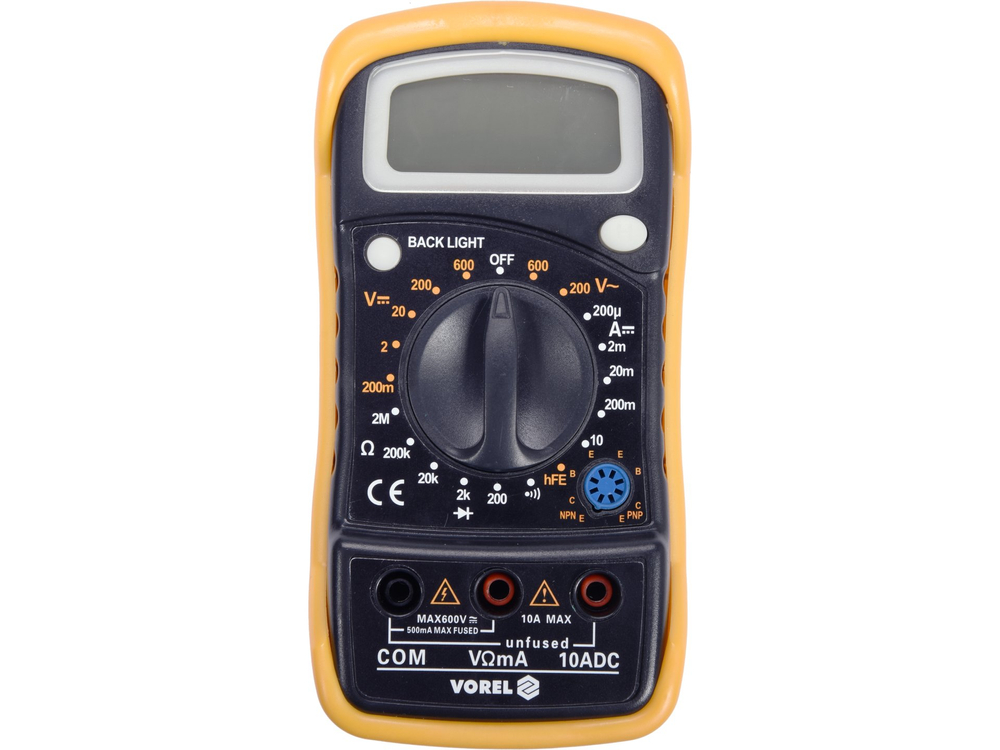

L'appareil de mesure universel 81773, avec une plage manuelle pour chaque mesure, permet d'effectuer des mesures électriques de base et avancées. Une protection supplémentaire contre les dommages mécaniques est assurée par ce que l'on appelle le " holster ", c'est-à-dire une enveloppe en caoutchouc tendue sur le boîtier de l'appareil.

Mesures de base :

• Mesure de la tension alternative : C.A. 0-600 V
• Mesure de la tension continue : D.C. 0-600 V
• Mesure du courant continu : D.C. 0-10 A
• mesure de la résistance : 0-2 MΩ
• test de diode :_IF 1 mA,_UR 1,5 V
• test de continuité du circuit : 0-100 Ω

Mesures supplémentaires :

• Test de transistor hFe : 0-1000, prise de mesure intégrée

Précisions de mesure :

Exemple de détermination de la précision pour la mesure de la tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure de l'appareil de mesure 81773 pour cette gamme est de : ±(2% + 10), résolution 1 V
• calcul de l'erreur de mesure formule : (résultat de la mesure x 2%) + 10 x résolution
• calcul : (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Résultat incluant l'erreur de mesure pour l'indication 235 V = 235 ± 14.7 V*

• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension continue : 12 V = 12 ± 0,146 V

Un tableau avec la résolution et la précision pour la mesure respective peut être trouvé dans le mode d'emploi.

*L'appareil de mesure 81773 ne dispose pas d'une fonction de mesure de la valeur efficace vraie, c'est pourquoi le résultat ci-dessus n'est factuellement correct que pour une onde sinusoïdale vraie.

Fonctions intégrées :

• DATA HOLD - conserve la valeur mesurée sur l'écran.

Informations complémentaires :

• Affichage LCD, résultat maximum affiché : 1999

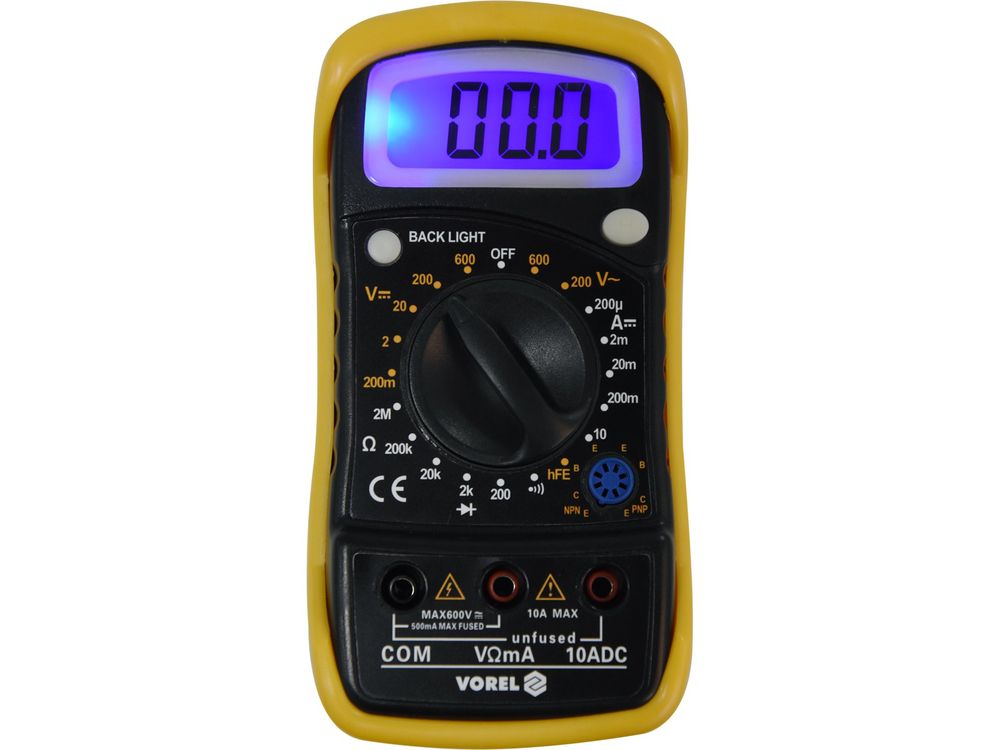

• rétro-éclairage de l'écran
• signal acoustique dans le test de continuité pour les résistances inférieures à 30 Ω

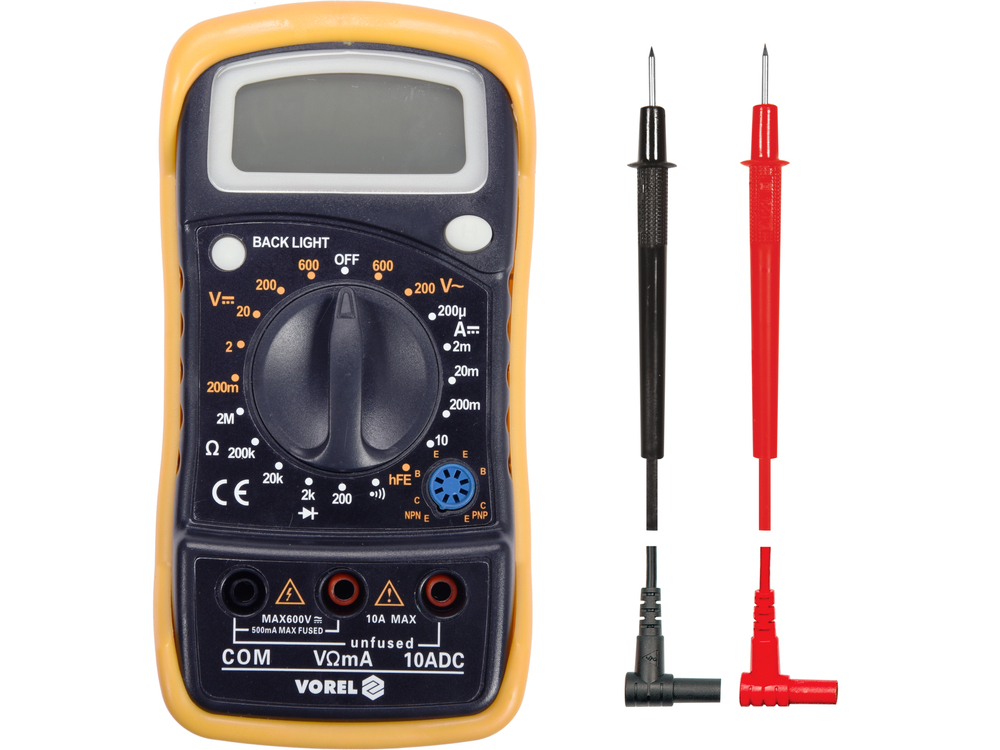

• sondes de mesure incluses
• construction avec protection contre les surcharges, prise de mesure 10 A sans fusible

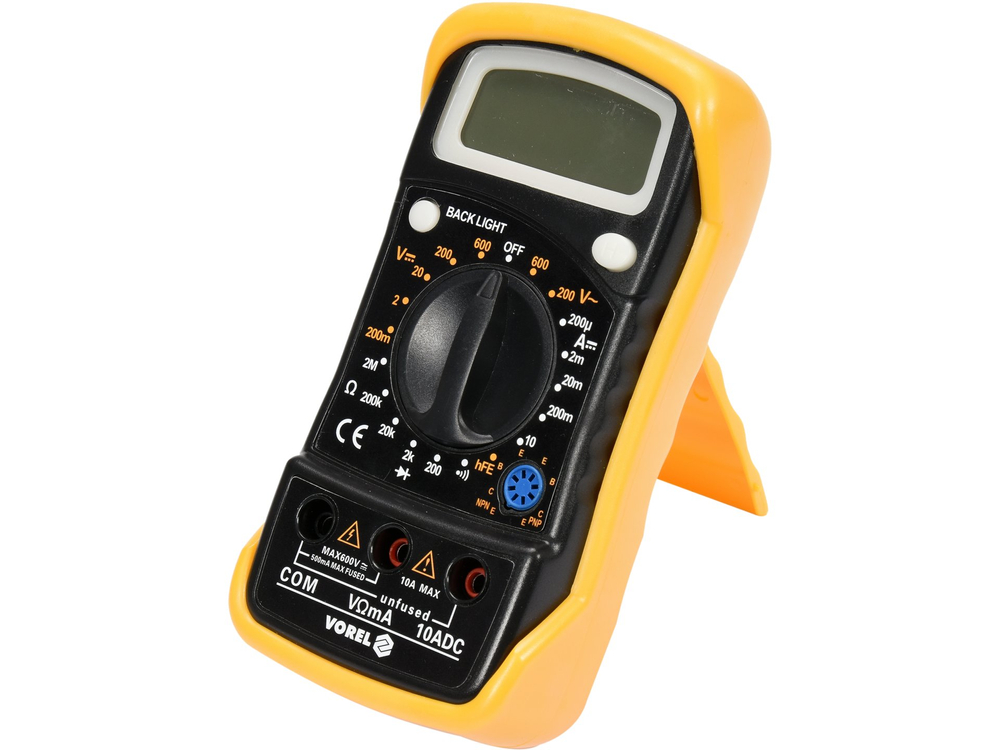

• boîtier en plastique ABS + "holster", c'est-à-dire une enveloppe en caoutchouc protégeant l'appareil de mesure contre les dommages mécaniques
• indicateur de pile faible
• alimentation : pile 9V (6F22)

Attention !

En cas de mesure de valeurs inconnues avec un appareil de mesure à changement de gamme manuel à l'aide du bouton, les mesures doivent être effectuées successivement à partir de la plus grande gamme jusqu'à la gamme donnant le résultat le plus précis - sinon il y a un risque d'endommager l'appareil.
