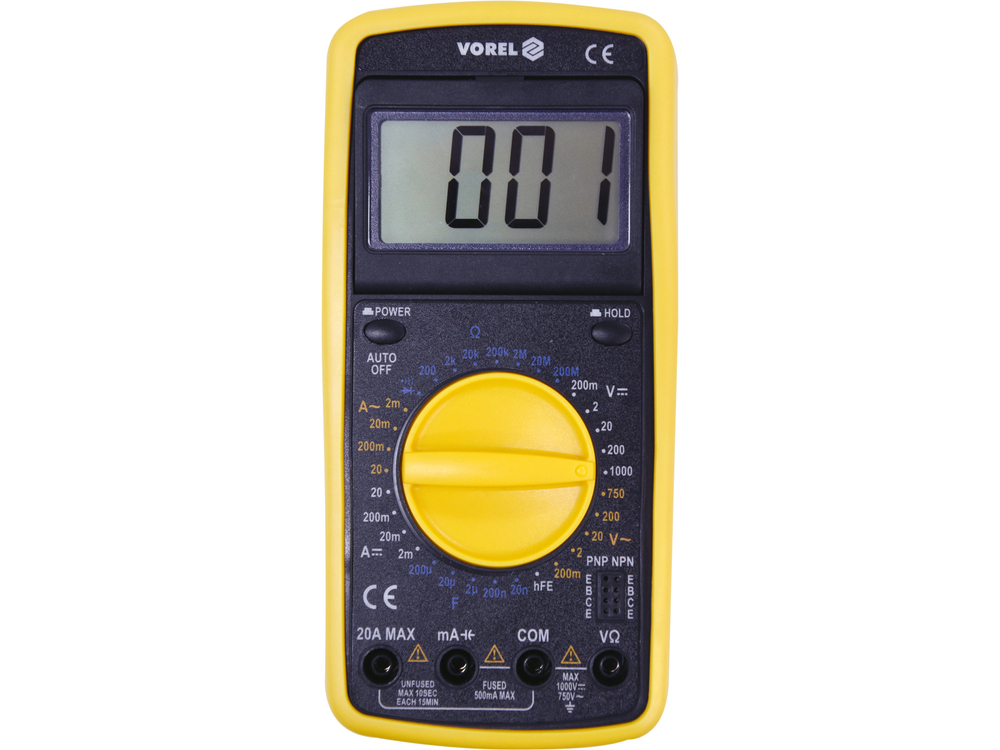

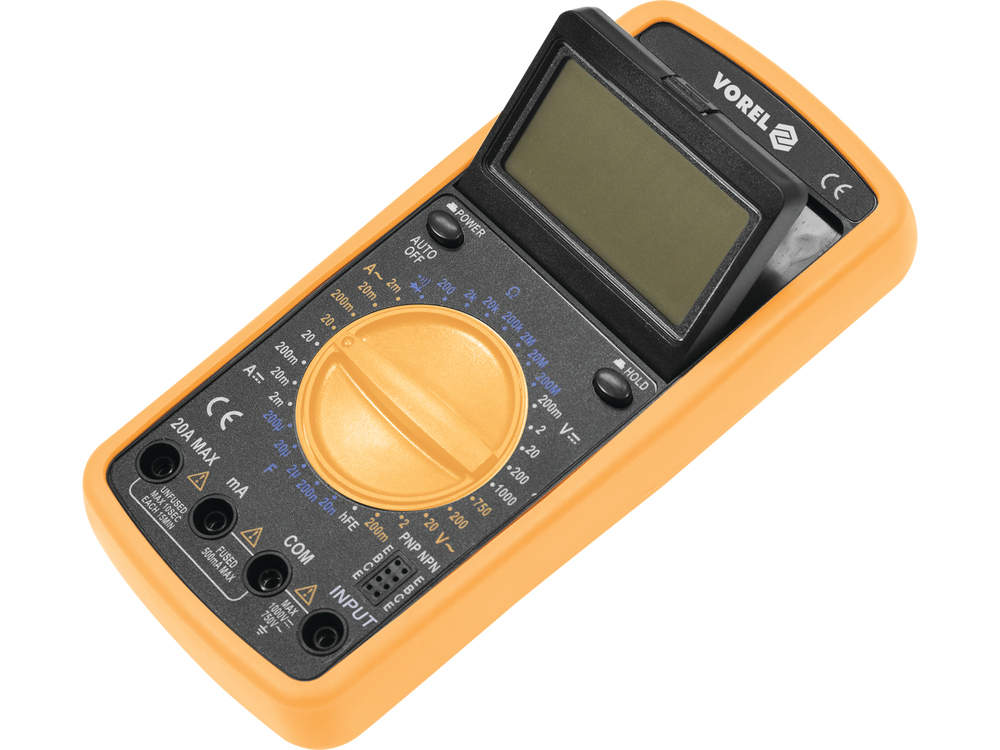

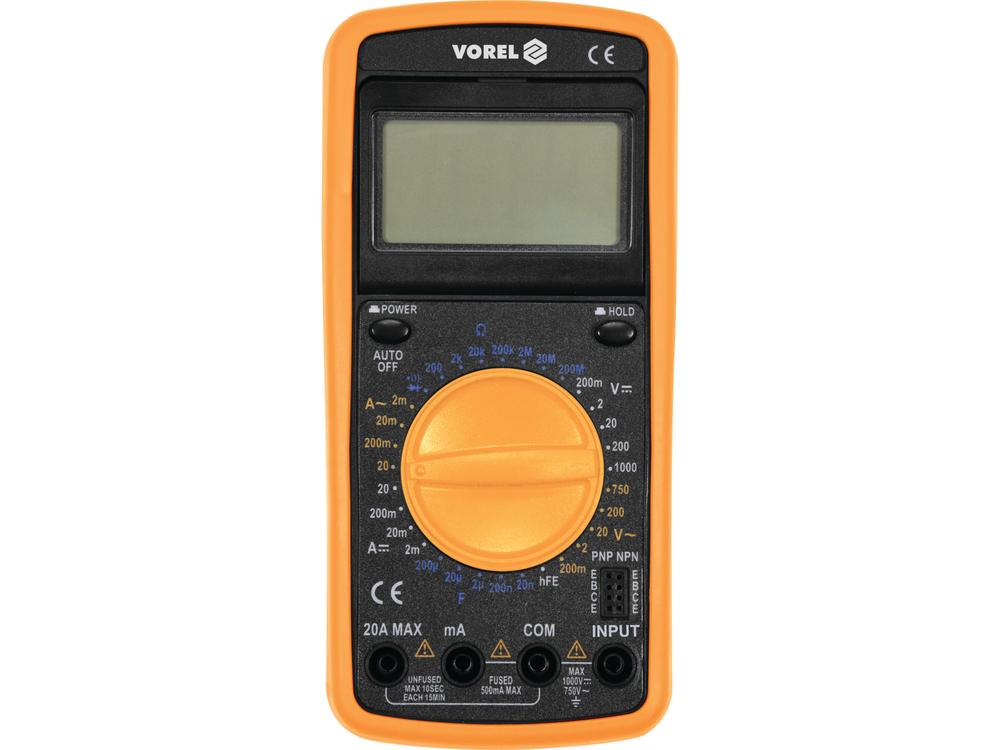

Avec une plage manuelle pour chaque mesure, le compteur universel 81775 permet d'effectuer des mesures électriques de base et avancées. Logé dans un cadre à angle réglable, l'écran LCD peut être placé dans une position de travail pratique.

Mesures de base :

• Mesure de la tension AC : C.A. 0-750 V
• Mesure de la tension continue : D.C. 0-1000 V
• mesure du courant alternatif : C.A. 0-20 A
• Mesure du courant continu : D.C. 0-20 A
• mesure de la résistance : 0-200 MΩ
• test de diode :_IF 1mA,_UR 1.5V
• test de continuité du circuit : 0-100 Ω

Mesures supplémentaires :

• mesure du condensateur : 0-200 μF
• test de transistor hFe : 0-1000, prise de mesure intégrée

Précisions de mesure :

Exemple de détermination de la précision pour la mesure de la tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure du compteur 81775 pour cette plage est de : ±(1,2% + 5), résolution 1 V
• calcul de l'erreur de mesure formule : (résultat de la mesure x 1,2%) + 5 x résolution
• calcul : (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Résultat incluant l'erreur de mesure pour l'indication 235 V = 235 ± 7.82 V*

• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension DC : 12 V = 12 ± 0,146 V
• Résultat incluant l'erreur de mesure pour l'indication de la mesure du courant AC : 8 A = 8 ± 0,3 A*

Un tableau indiquant la résolution et la précision pour une mesure donnée figure dans le mode d'emploi.

*L'appareil de mesure 81775 ne dispose pas d'une fonction de mesure de la valeur efficace vraie, c'est pourquoi le résultat ci-dessus n'est factuellement correct que pour une forme d'onde sinusoïdale vraie.

Fonctions intégrées :

• DATA HOLD - conserve la valeur mesurée sur l'écran.

Informations complémentaires :

• Affichage LCD, résultat maximum affiché : 1999
• signal sonore lors du test de continuité pour une résistance inférieure à 30 Ω
• commutation automatique du test de diode au test de continuité lorsque la résistance du circuit est inférieure à 100 Ω (il n'est pas possible de régler l'appareil uniquement pour le test de diode)

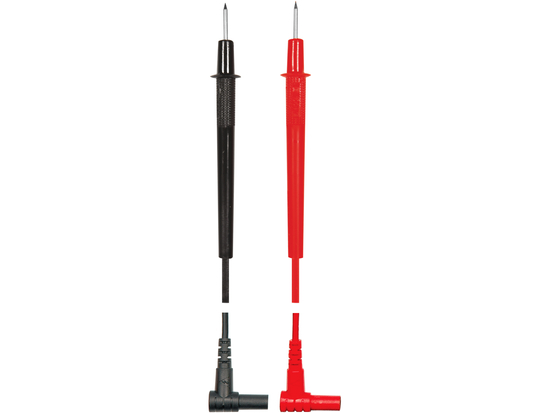

• sondes de mesure incluses
• construction avec protection contre les surcharges, prise de mesure 20 A sans fusible
• boîtier en plastique ABS + "holster", c'est-à-dire une enveloppe en caoutchouc protégeant l'appareil de mesure contre les dommages mécaniques
• arrêt automatique de l'appareil après 15 minutes d'inactivité
• indicateur de pile faible
• alimentation : pile 9 V (6F22)

Attention !

Lors de la mesure de valeurs inconnues à l'aide d'un appareil de mesure doté d'un cadran de changement de gamme manuel, les mesures doivent être effectuées successivement de la plus grande gamme à la gamme donnant le résultat le plus précis - sinon, l'instrument risque d'être endommagé.
